Монтаж по типам: горизонтальный или вертикальный, компенсатор на кожухе и КП (плавающая головка)

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу, отвечаем обычно за минуту.

Монтаж по типам: горизонтальный или вертикальный, компенсатор на кожухе и КП (плавающая головка)

Куда ставить горизонтальный (G), где выгоднее вертикальный (V), когда нужен компенсатор на кожухе, а когда — КП с извлекаемым пучком. Ниже — чек-листы монтажа, требования к сервисным зонам, самослив/воздухоотвод, опоры и фундаменты. Внутри — 3 мини-калькулятора для быстрой проверки.

Видео: Монтаж по типам: горизонтальный или вертикальный, компенсатор на кожухе и КП (плавающая головка)

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужна схема монтажа и ведомость КИП под ваши условия?

Соберём G/V компоновку, проверим компенсацию по ΔT, зоны сервиса КП, самослив и нагрузки на опоры. Выдадим КП и сроки.

Отправить параметры КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог

Для испарителей: ИН, ИК, ИКВ, ИУ.

Содержание

Горизонтальный монтаж (G): опоры, уклоны, самослив
Вертикальный монтаж (V): место по высоте, анкеровка, воздухоотвод
Компенсатор на кожухе (ККГ/ККВ): когда обязателен
КП / плавающая головка: сервис и зона вытяжки пучка
Обвязка: самослив, дренажи, верхние воздухоотводы
Калькуляторы: ΔΔL, зона КП, нагрузка на опоры
Иллюстрации
Связанные материалы
FAQ — 10 вопросов

1. Горизонтальный монтаж (G): опоры, уклоны, самослив

Опоры: два седла на раме/фундаменте; продольные компенсаторы трубопроводов — по месту.
Уклон по конденсату/дренажам: задавайте уклоны к сливной точке; дренажи в нижних точках кожуха и крышек.
Самослив: для конденсаторов/испарителей — проверяйте высоту до ресивера/бака (см. калькуляторы в соседних статьях).
Зона обслуживания: доступ к крышкам, прокладкам, КИП; для КП — зона вытяжки L пучка + монтажный запас.

2. Вертикальный монтаж (V): место по высоте, анкеровка, воздухоотвод

Основание/анкера: проверяйте несущую плиту; анкера — согласно паспортной нагрузке.
Верхние точки: воздухоотводы в вершинах, манометры/термометры — удобно считывать «с пола».
Экономия площади: вертикальные КНВ/ККВ и ИКВ решают дефицит в плане, но требуются высота и подъёмные средства.
Самослив: легче обеспечить; следите за гидрозатворами в трубопроводах.

3. Компенсатор на кожухе (ККГ/ККВ): когда обязателен

Большие ΔT/термоциклы: при пусках/остановах и высоких температурных перепадах — компенсатор снижает напряжения.
Разные материалы кожух/трубки: при разноте́пловых коэффициентах лин. расширения — повышается риск усталости (см. ΔΔL ниже).
Требования к обвязке: исключать «жёсткие» зажимы, оставлять тепловые зазоры; опоры трубопроводов — скользящие/пружинные по месту.

4. КП / плавающая головка: сервис и зона вытяжки пучка

Кому нужно КП: грязные среды, частая мехчистка, большие длины пучков, необходимость ревизии межтрубного пространства.
Зона вытяжки: свободное пространство вдоль оси пучка не менее L пучка + 0.4…0.8 м (зависит от DN/габаритов).
Подъёмные средства: тельфер/балка/стропы, точки крепления на раме.

5. Обвязка: самослив, дренажи, верхние воздухоотводы

Самослив/дренажи: нижние сливные точки на кожухе и крышках; избегать «мешков» в трубопроводах.
Воздухоотводы: в верхних точках обеих сред; контрольные штуцеры для КИП (PT/TT/LT).
Демпферы/гибкие вставки: на входах/выходах для снятия вибраций и тепловых деформаций.

6. Мини-калькуляторы (быстрая проверка перед монтажом)

A) Нужен ли компенсатор/КП: оценка ΔΔL

Длина пучка L, м ΔT труб-кожух, °C Материал труб Материал кожуха

Если |ΔΔL| заметно (сотни мкм и более) — выбирайте ККГ/ККВ или КП.

Б) Зона вытяжки пучка для КП: хватает места?

Длина пучка L, м Монтажный запас, м Доступное пространство, м

Рекомендуемое: свободная ось ≥ L + 0.4…0.8 м — зависит от DN, массы пучка и строповки.

В) Нагрузка на опоры/анкера (оценка)

Масса аппарата «сухой», кг Заполненный объём, м³ Плотность среды, кг/м³ Опор, шт Коэф. запаса

Распределение равномерное (оценка). Для точных расчётов учитывать динамику/сейсмику/ветер.

7. Иллюстрации (горизонтальный и вертикальный)

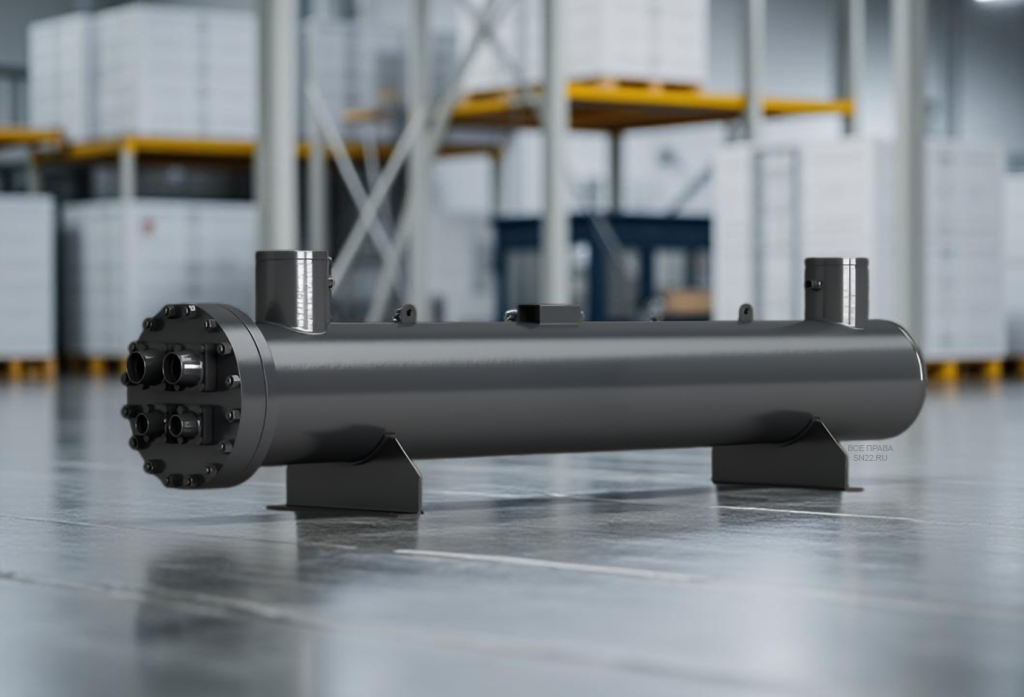

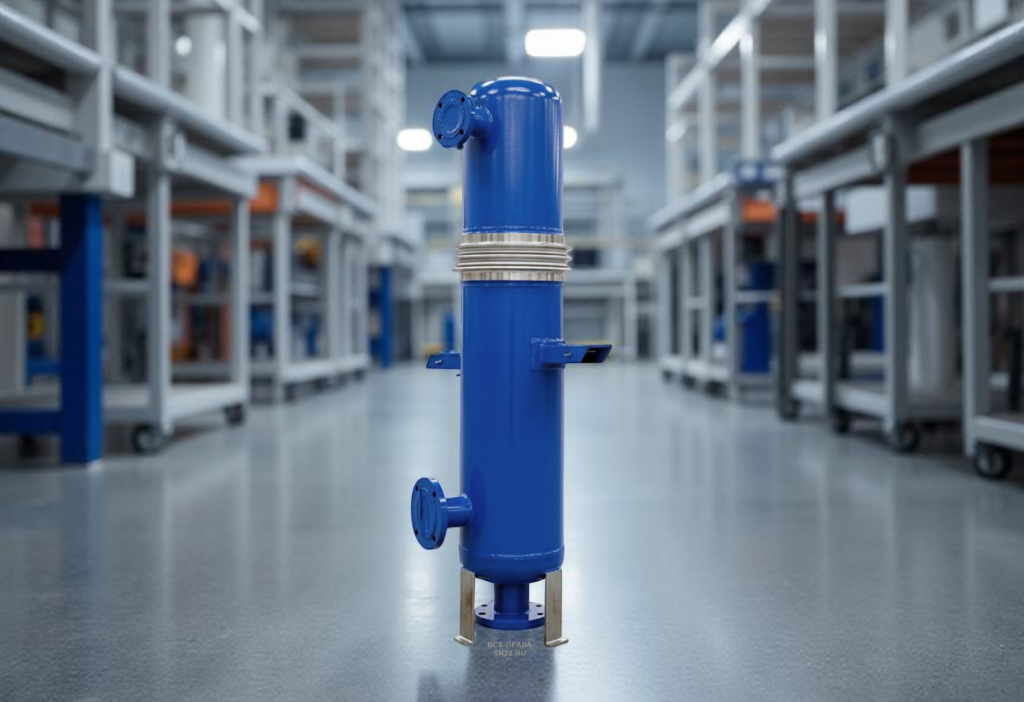

Монтаж по типам: горизонтальный или вертикальный, компенсатор на кожухе и КП — Горизонтальный (G): седельные опоры, уклоны/дренажи

Каталоги SN22 по типам

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог ИН — каталог ИКВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов

Когда выбирать вертикальный вместо горизонтального?

Когда дефицит площади в плане и важен самослив; при этом проверьте высоту цеха и подъёмные средства.

Как понять, нужен компенсатор на кожухе?

Посчитайте |ΔΔL| (калькулятор A) и оцените частоту термоциклов. При значимых удлинениях — ККГ/ККВ.

Когда нужен КП (плавающая головка)?

Грязные среды, частая мехчистка, длинные пучки, ревизия межтрубного — удобнее с КП.

Сколько оставить зоны для вытяжки пучка?

Не менее L пучка + 0.4…0.8 м; проверьте калькулятор Б и реальные габариты.

Как ориентировать патрубки для самослива?

С «падением» в сторону слива/ресивера; избегать гидрозатворов и «мешков» в трассе.

Какие скорости считать безопасными?

Ориентиры: 316L ~ до 2.5 м/с, CuNi ~ до 3.0 м/с, Ti ~ до 6.0 м/с; уточняйте по среде и абразиву.

Нужно ли изолировать аппараты?

Да, особенно при холодных средах/конденсации — учитывайте место под изоляцию и кронштейны.

Как распределяется нагрузка на опоры?

Для оценки — равномерно; точные расчёты учитывают динамику/сейсмику/ветер и схему крепления.

Какие КИП минимальны для пуска?

Датчики давления/температуры в верхах/низах, дренажи, воздухоотводы, смотровые штуцеры.

Как быстро получить КП/чертёж монтажа?

Отправьте параметры — подготовим схему, расчёты, спецификацию КИП и предложение.
