Кожухотрубчатый конденсатор ККВ (вертикальный, с компенсатором)

ККВ — вертикальный кожухотрубчатый конденсатор с температурным компенсатором (сильфоном) на кожухе. Решает две задачи одновременно: экономия площади за счёт вертикальной установки и снятие термонапряжений при больших ΔT/термоциклах. Ниже — критерии выбора, конструкция и сравнение с КНВ/ККГ/КП, карта материалов и 3 мини-калькулятора для быстрой прикидки.

Видео: Кожухотрубчатый конденсатор ККВ (вертикальный, с компенсатором)

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт ККВ под ваши условия?

Отправьте параметры инженеру — подберём тип, материалы, выдадим КП и сроки.

Отправить параметры Модели ККВ в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Когда выбирать ККВ (вертикаль + компенсатор)
Конструкция и сравнение: ККВ vs КНВ/ККГ/КП
Теплотехника: LMTD/NTU и допуски компенсатора
Материалы (316L/CuNi/Ti): карта выбора
Монтаж: опоры, анкера, защита сильфона
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

1. Когда выбирать ККВ (вертикаль + компенсатор)

Большие ΔT/термоциклы и/или разнородные материалы кожуха/труб — требуется компенсация тепловых перемещений.
Дефицит площади по полу или удобнее врезка в вертикальные коллекторы — выгодна вертикальная установка.
Нужен естественный дренаж и верхний воздухоотвод, но без перехода на плавающую головку.
Если ΔT умеренные — рассмотрите КНВ; если критична сервисность и извлекаемый пучок — КП.

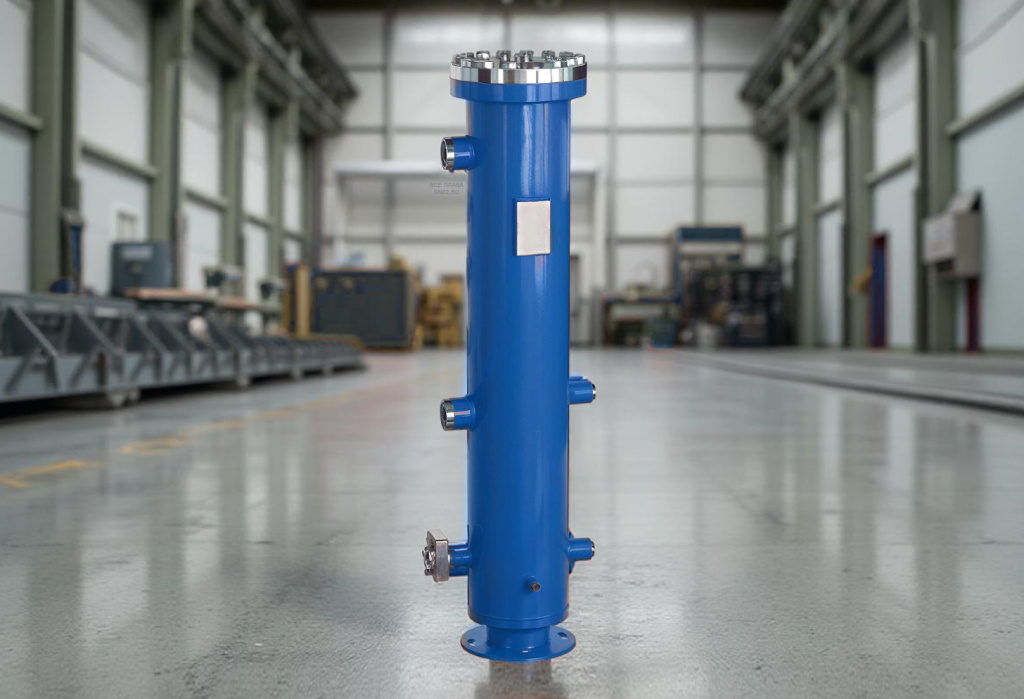

типовые обозначения кожухотрубных аппаратов — КНВ — вертикальная установка (общий вид)

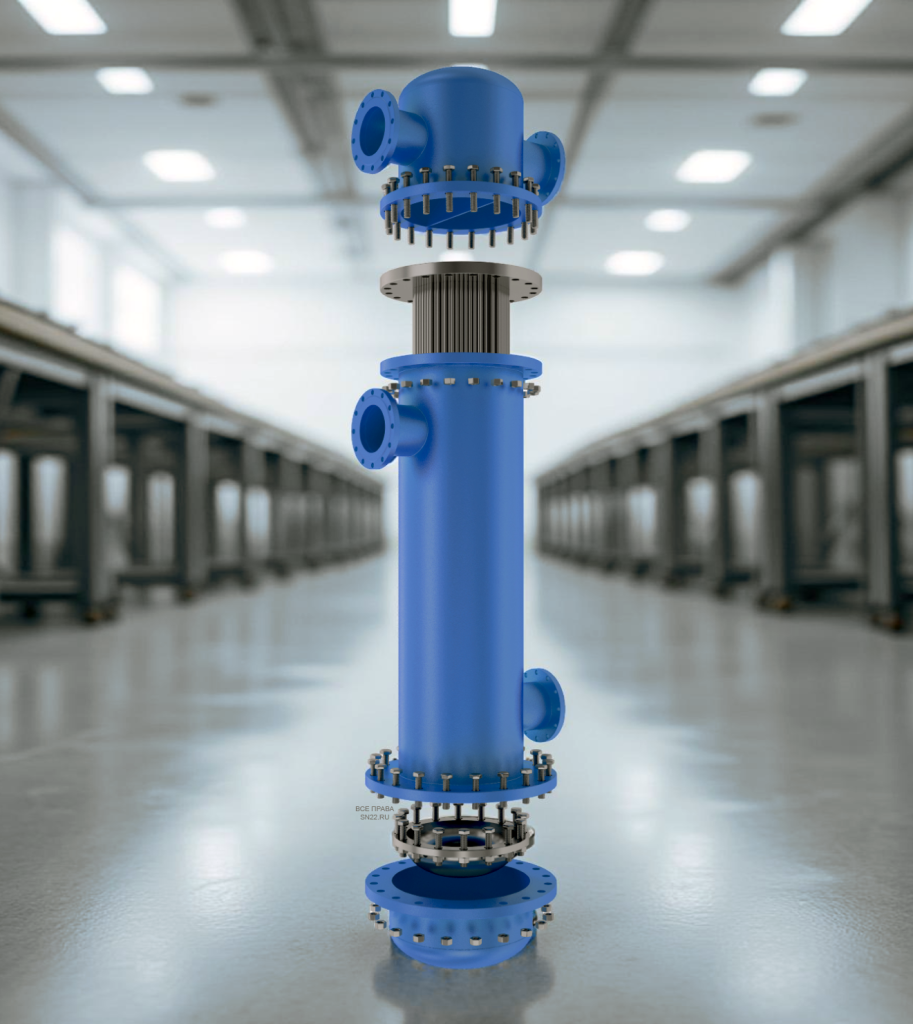

Кожухотрубчатый конденсатор ККВ — Опоры/анкера, верхний воздухоотвод

2. Конструкция и сравнение: ККВ vs КНВ/ККГ/КП

Критерий	КНВ (верт.)	ККВ (верт.+компенс.)	ККГ (гор.+компенс.)	КП (плавающая головка)
ΔT/термонапряжения	Средние	Высокие — сильфон	Высокие — сильфон	Высокие — плавающая головка
Площадь на полу	Минимальная	Минимальная	Требуется длина	Сопоставимо с гор.
Дренаж/венты	Естественный дренаж	Естественный дренаж	Организуется обвязкой	Зависит от схемы
Сервис/чистка	Подмости/люлька	Подмости/люлька	Проще (низко)	Извлекаемый пучок (удобно), но стоимость/габарит ↑
Особенности монтажа	Жёсткие анкера	Жёсткие анкера + защита сильфона от нагрузок	Не грузить сильфон	Стандартные
Срок/стоимость	↑	↑↑ (сильфон)	↑ (сильфон)	↑/↑

3. Теплотехника: LMTD/NTU и допуски компенсатора

Базовая прикидка: Q = G·c_p·ΔT, площадь S — по LMTD (или NTU–ε). Для ККВ дополнительно проверяем допустимые перемещения/напряжения сильфона на выбранной ходности и при расчётных Δp/ΔT. На вертикали учитываем высоту колонны (гидростатика), размещение воздухоотводчиков наверху и дренажей снизу.

4. Материалы (316L/CuNi/Ti): карта выбора

Среда (вода)	Рекоменд. трубки	Кожух/решётки	Примечание
Пресная техвода (<50–100 ppm Cl⁻; t<45 °C)	316L	304/316L	Стабильная химия → ресурс ↑
Солоноватая/море	CuNi 90/10 или Ti	316L	Избегать застоя, держать скорости
Оборотная, колебл. химия	316L / CuNi 90/10	316L	Фильтрация, биоциды

5. Монтаж: опоры, анкера, защита сильфона

Сильфон — не опора: исключить на него опорные/монтажные нагрузки, ударные воздействия и перекосы.
Опоры/анкера: жёсткие анкера в основании + направляющие; трубопроводы не должны «висеть» на штуцерах аппарата.
Верхние точки: воздухоотводчики; нижние — дренажи с запорной арматурой и байпасом для сервиса.
Вибрации/гидроудары: демпферные опоры/компенсаторы в обвязке, плавный пуск насосов.

6. Мини-калькуляторы (прикидка)

A) Площадь S по Q и LMTD

Нагрузка Q, кВт LMTD, °C U min, Вт/м²·К U max, Вт/м²·К

Б) Требуемый расход воды по Q и ΔT воды

Нагрузка Q, кВт ΔT воды, °C c_p воды, кДж/(кг·К) ρ воды, кг/м³

В) Оценка Δp в трубах (Дарси–Вейсбах)

Расход, м³/ч Внутр. диаметр трубы, мм Длина хода, м Кинематич. вязкость, cSt Шероховатость ε, мм

Прикидка для гладких труб; итог уточняется проектным расчётом (Re, λ по Колбруку и местные сопротивления).

Каталог по теме

ККВ — каталог КНВ — каталог ККГ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по ККВ

Когда ККВ обязателен?

При больших ΔT/термоциклах и ограниченной площади по полу — требуется компенсатор и вертикаль.

Чем ККВ отличается от КНВ?

ККВ имеет сильфон на кожухе, который снимает термонапряжения; у КНВ компенсатора нет.

ККВ или ККГ?

ККГ — горизонталь (проще обслуживать низко), ККВ — вертикаль (экономит площадь, естественный дренаж).

ККВ или КП (плавающая головка)?

КП даёт извлекаемый пучок и максимальную сервисность, но дороже/габаритнее; ККВ — компромисс «ΔT+вертикаль».

Насколько «живуч» сильфон?

Зависит от расчётных перемещений, давления и цикличности; проверяем по допускаемым деформациям и циклам.

Материалы для морской воды?

Трубки — CuNi 90/10 или Ti; корпус/решётки — 316L; исключить застой и держать скорости.

Нужны ли спец-опоры?

Да, жёсткие анкера и направляющие; трубопроводы не должны передавать нагрузку на сильфон/штуцера.

Как оценить габариты и площадь?

Смотрите калькулятор «A» (Q, LMTD и диапазон U) — получите вилку площади S.

Что с Δp при вертикальной схеме?

См. «B/В»: расход и оценка Δp; учитываем гидростатику и местные потери.

Как быстро получить КП?

Нажмите «Отправить параметры» — вернёмся с расчётом, ценой и сроками.
