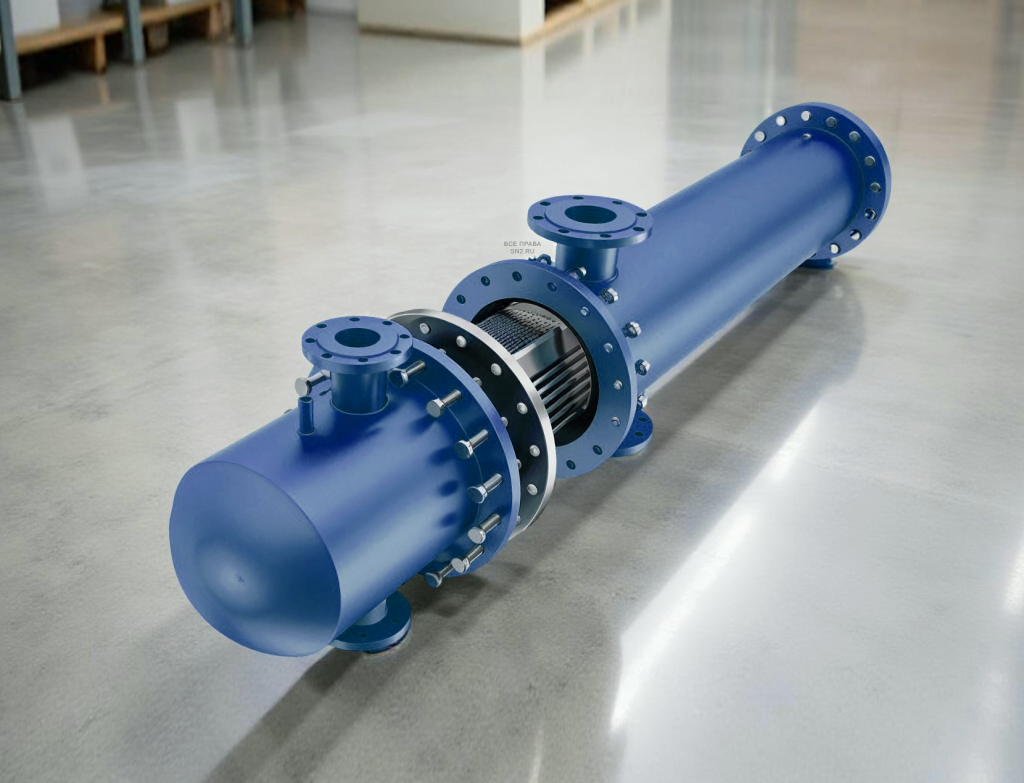

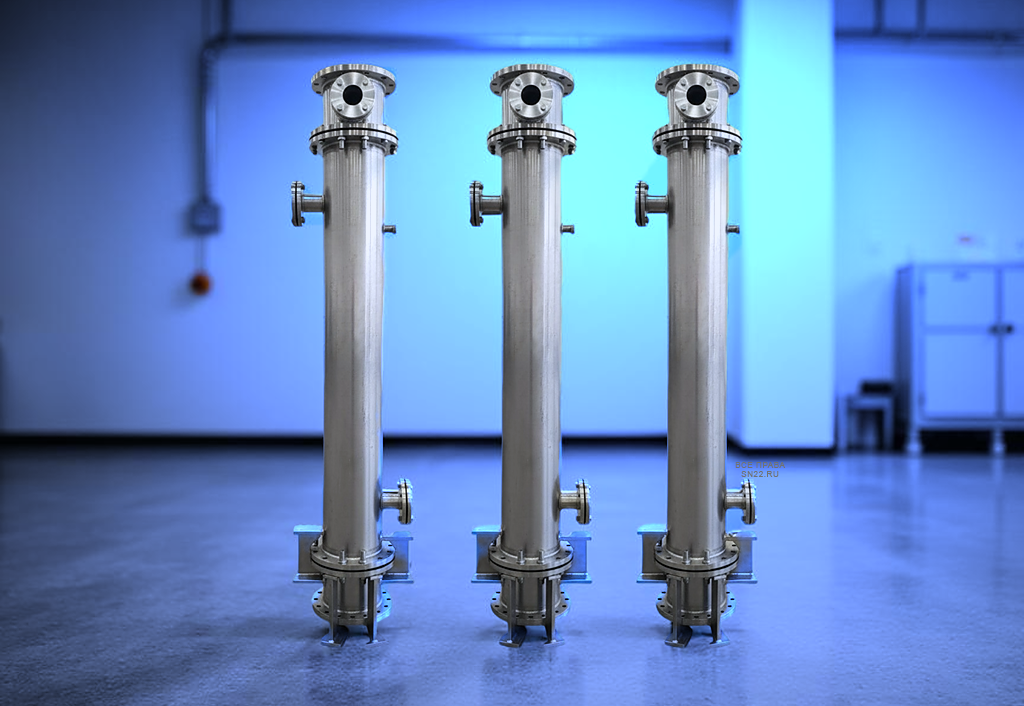

Конденсатор КНВ (вертикальный): особенности выбора и монтажа

КНВ — вертикальное исполнение кожухотрубчатого конденсатора с неподвижными трубными решётками. Выбор, когда критична экономия площади, нужен естественный дренаж конденсата и удобная врезка в вертикальные коллекторы. Ниже — критерии применения, монтаж, сравнение с КНГ/ККВ/КП, карта материалов и 3 мини-калькулятора для прикидки.

Видео: Конденсатор КНВ (вертикальный): особенности выбора и монтажа

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт КНВ под ваши условия?

Отправьте параметры инженеру — подберём тип, материалы, выдадим КП и сроки.

Отправить параметры Модели КНВ в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Когда выбирать КНВ (вертикальный)
Конструкция и сравнение: КНВ vs КНГ/ККВ/КП
Теплотехника: LMTD/NTU и выбор ходов
Материалы (316L/CuNi/Ti): карта выбора
Монтаж: опоры, анкера, дренаж и КИП
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

1. Когда выбирать КНВ (вертикальный)

Дефицит площади на площадке — вертикаль экономит «след» по полу.
Естественный дренаж конденсата (гравитация) важнее простоты обслуживания.
Врезка в вертикальные магистрали (коллекторы), ограничение по длине оборудования.
Нормальный диапазон ΔT и стандартные длины пучка (без необходимости компенсатора): иначе см. ККВ или КП.

Кожухотрубчатый конденсатор ККВ — Опоры/анкера, верхний воздухоотвод

2. Конструкция и сравнение: КНВ vs КНГ/ККВ/КП

Критерий	КНГ (гор.)	КНВ (верт.)	ККВ (верт.+компенс.)	КП (плавающая головка)
Площадь на полу	Требуется длина	Минимальная	Минимальная	Сопоставимо с гор.
Дренаж/вентиляция	Организуются в обвязке	Естественный дренаж, верхние венты	То же	Зависит от схемы
ΔT/деформации	Умеренные	Средние	Высокие — компенсатор	Высокие — плавающая головка
Сервис/чистка	Удобен (низко)	Потребуются подмости/люлька	Потребуются подмости/люлька	Извлекаемый пучок (удобно), но габарит/стоимость ↑
Опоры/анкера	Стандартные	Жёсткие анкера + направляющие	То же + узел компенсатора	Стандартные
Стоимость/срок	↓	↑ (опоры, монтаж)	↑↑ (компенсатор)	↑/↑

3. Теплотехника: LMTD/NTU и выбор ходов

Приближённая методика: Q = G·c_p·ΔT, далее площадь S по LMTD (или NTU–ε). Для КНВ учитывайте высоту колонны (гидростатический столб), размещение воздухоотводчиков в верхних точках и падение давления при вертикальном потоке по межтрубному каналу. Число ходов выбирайте из баланса «U↑ ↔ Δp↑», не забывая про допустимый Δp насосов/тракта.

4. Материалы (316L/CuNi/Ti): карта выбора

Среда (вода)	Рекоменд. трубки	Кожух/решётки	Примечание
Пресная техвода (<50–100 ppm Cl⁻; t<45 °C)	316L	304/316L	Стабильная химия → ресурс ↑
Солоноватая/море	CuNi 90/10 или Ti	316L	Избегать застоя, поддерживать скорости
Оборотная, колебл. химия	316L / CuNi 90/10	316L	Фильтрация, биоциды

5. Монтаж: опоры, анкера, дренаж и КИП

Опоры/анкера: жёсткие опоры внизу, направляющие — для снятия боковых нагрузок. Не опирайте трубопроводы на штуцера аппарата.
Верхние точки: обязательны воздухоотводчики; нижние — дренажи с запорной арматурой.
Байпас: для регулирования расхода и возможности обслуживания без остановки контура.
Безопасность работ: при высоте — подмости/люлька; обеспечить зоны доступа для ревизии крышек и КИП.

6. Мини-калькуляторы (прикидка)

A) Площадь S по Q и LMTD

Нагрузка Q, кВт LMTD, °C U min, Вт/м²·К U max, Вт/м²·К

Б) Требуемый расход воды по Q и ΔT воды

Нагрузка Q, кВт ΔT воды, °C c_p воды, кДж/(кг·К) ρ воды, кг/м³

В) Оценка Δp в трубах (Дарси–Вейсбах)

Расход, м³/ч Внутр. диаметр трубы, мм Длина хода, м Кинематич. вязкость, cSt Шероховатость ε, мм

Прикидка для гладких труб; итог уточняется проектным расчётом (Re, λ по Колбруку и местные сопротивления).

Каталог по теме

КНВ — каталог ККВ — каталог КНГ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по КНВ

Главное преимущество КНВ?

Экономия площади + естественный дренаж/вент в верхних точках.

Когда КНВ лучше КНГ?

При дефиците места по длине/высоких вертикальных коллекторах.

Когда вместо КНВ взять ККВ?

При больших ΔT/термоциклах — компенсатор на кожухе снижает риски.

КНВ или КП?

КП — сервисность (извлекаемый пучок); КНВ — компакт по площади и дренаж.

Сложнее ли сервис вертикали?

Да, чаще нужны подмости/люлька и спецдоступ к крышкам/КИП.

Какие материалы труб для морской воды?

CuNi 90/10 или Ti; корпус/решётки — 316L.

Как организовать воздухоотвод/дренаж?

Воздухоотводчики — в верхних точках, дренажи — в нижних; байпас для сервиса.

Как оценить размер по теплу?

Калькулятор «A» на странице: Q, LMTD и диапазон U.

Что с Δp на вертикали?

Смотрите «B/В»: расход и оценка Δp; учитывайте гидростатику и местные потери.

Как быстро получить КП?

Заполните форму «Отправить параметры» — вернёмся с расчётом и сроками.
