Испаритель кожухотрубный ИН (неподвижные решётки): когда выбирать и как рассчитать

ИН — кожухотрубчатый испаритель с неподвижными трубными решётками. Применяется, когда перепады температур умеренные, а сервис извлекаемого пучка не критичен. В статье — критерии выбора ИН, сравнение с ИКВ/ИНВ/КП (плавающая головка), карта материалов и 3 мини-калькулятора для быстрой прикидки.

Видео: Испаритель кожухотрубный ИН (неподвижные решётки): когда выбирать и как рассчитать

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт испарителя ИН под ваши условия?

Отправьте параметры инженеру — подберём тип, материалы, выдадим КП и сроки.

Отправить параметры Модели ИН в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Когда выбирать ИН
Конструкция и сравнение: ИН vs ИКВ/ИНВ/КП
Теплотехника: кипение, LMTD/NTU, подбор ходов
Материалы (316L/CuNi/Ti): карта выбора
Монтаж/обвязка: типовые схемы и КИП
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

1. Когда выбирать ИН

Умеренные ΔT/термоциклы — нет необходимости в компенсаторе/плавающей головке.
Стандартная сервисность без извлекаемого пучка приемлема по регламенту эксплуатации.
Чистые/условно чистые среды на трубной стороне (вода/гликоль) с фильтрацией и контролем скорости.
Ограничения по бюджету/срокам — ИН обычно дешевле/быстрее, чем исполнения с компенсатором/КП.

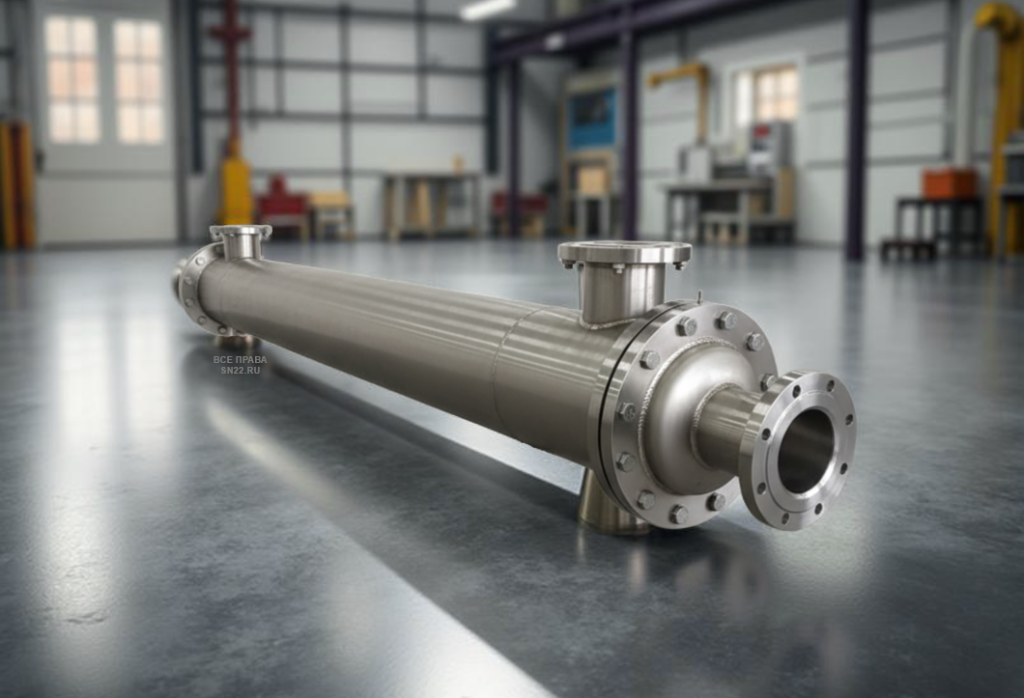

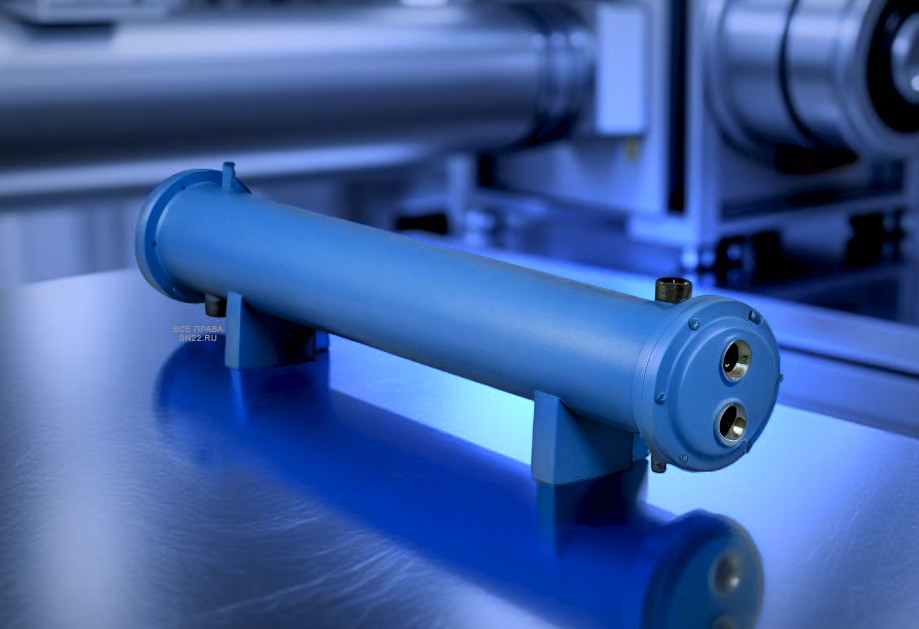

Испаритель в составе чиллера/ТН: нюансы подбора и эксплуатации — ИН — горизонтальная установка (общий вид)

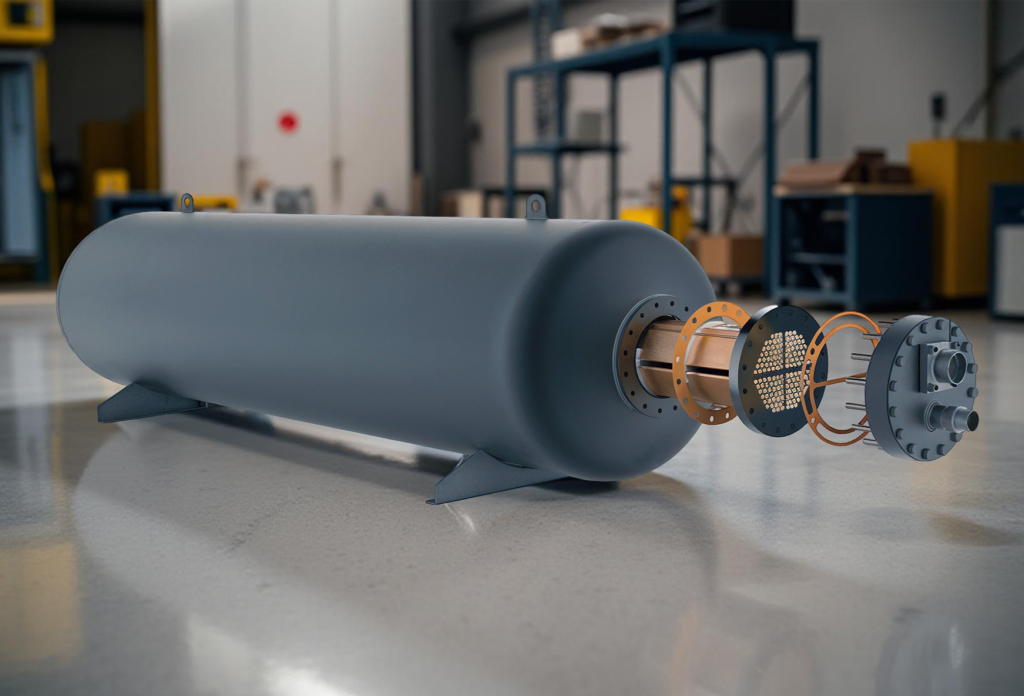

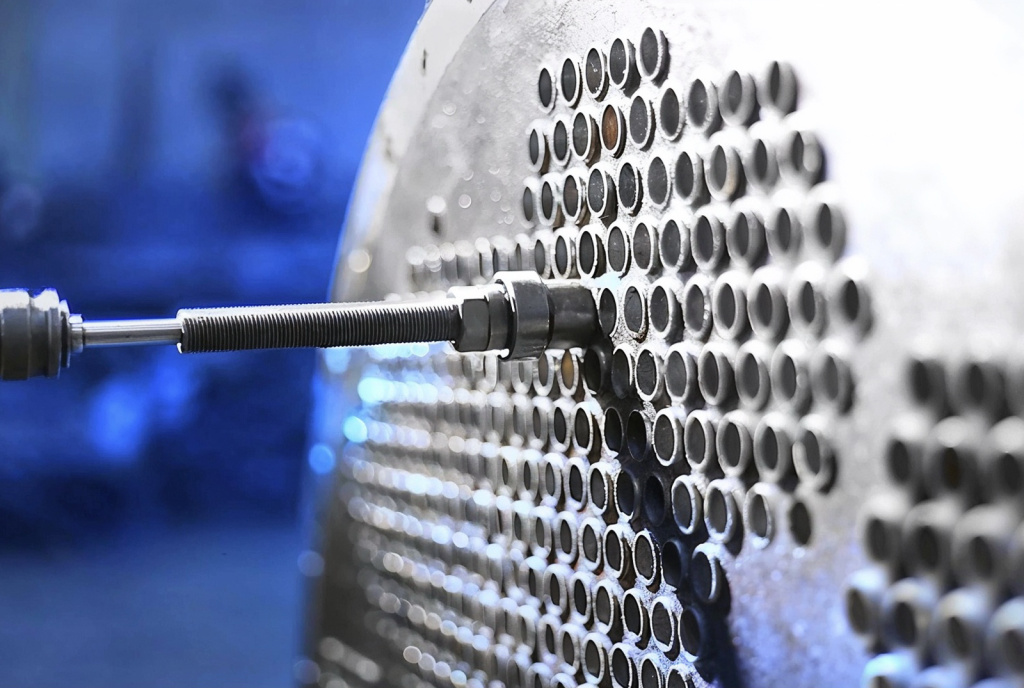

Испаритель кожухотрубный ИН (неподвижные решётки) — Торцевые крышки, опоры, патрубки

2. Конструкция и сравнение: ИН vs ИКВ/ИНВ/КП

Критерий	ИН (неподвижные)	ИКВ (с компенс.)	ИНВ (вертикальный)	КП (плавающая головка)
ΔT/термоциклы	Умеренные	Высокие — сильфон	Средние	Высокие — извлекаемый пучок
Сервис/чистка	Стандартный доступ	Как у ИН	Требуются подмости/люлька	Максимальная сервисность
Площадь/габариты	Горизонталь (длина)	Горизонталь	Вертикаль — экономия площади	Габарит/стоимость ↑
Стоимость/срок	↓	↑ (сильфон)	↑ (монтаж)	↑↑
Когда выбирать	Стандартные задачи	Большие ΔT/циклы	Дефицит площади, естественный дренаж	Нужна сервисность извлекаемого пучка

3. Теплотехника: кипение, LMTD/NTU, подбор ходов

Тепловая нагрузка на испарение Q = G_ref · r, где r — скрытая теплота (кДж/кг). По вторичному контуру (вода/гликоль) Q = G · c_p · ΔT. Подбор площади S — по LMTD (или NTU–ε) с коэффициентом теплопередачи U, учитывая кипение на межтрубном пространстве. Число ходов выбираем из компромисса U↑ ↔ Δp↑ и допустимого перепада насосов/трубопроводов.

4. Материалы (316L/CuNi/Ti): карта выбора

Среда	Трубки	Кожух/решётки	Примечание
Пресная вода, t < 45 °C, Cl⁻ < 50–100 ppm	316L	304/316L	Стабильная химия — ресурс ↑
Солоноватая/морская	CuNi 90/10 или Ti	316L	Избегать застоя, поддерживать скорость
Вода/гликоль (чиллер)	316L	316L	Контроль биоцидов/ингибиторов

5. Монтаж/обвязка: схемы и КИП

Горизонтальная установка, опоры/анкера по проекту; трубопроводы не опираются на штуцера.
Байпас и запорная арматура для обслуживания без остановки контура.
КИП: температуры (вход/выход), давление/Δp, расход; датчик протечки в кожухе полезен для раннего детекта.
Дренажи/воздухоотводчики в нижних/верхних точках соответственно; исключить застой зоны кипения.

6. Мини-калькуляторы (прикидка)

A) Массовый расход хладагента по Q и r

Нагрузка Q, кВт Скрытая теплота r, кДж/кг

Пример: для R134a при ~+5 °C r ≈ 200–220 кДж/кг (уточняется по таблицам).

Б) Расход воды/гликоля по Q и ΔT

Нагрузка Q, кВт ΔT вторичного контура, °C c_p, кДж/(кг·К) ρ, кг/м³

В) Площадь S по Q, LMTD и U

Нагрузка Q, кВт LMTD, °C U min, Вт/м²·К U max, Вт/м²·К

Каталог по теме

ИН — каталог ИКВ — каталог ИНВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по ИН

Главное отличие ИН от ИКВ?

В ИН нет сильфона: подходит для умеренных ΔT/циклов; ИКВ берут при больших ΔT.

ИН или КП (плавающая головка)?

КП дают извлекаемый пучок и лучшую сервисность при сложных условиях, но дороже/габаритнее.

ИН или ИНВ (вертикальный)?

ИН — горизонталь (проще сервис на уровне пола); ИНВ — компакт по площади и естественный дренаж.

Какие материалы труб при морской воде?

CuNi 90/10 или Ti; корпус/решётки — 316L; избегать застоя и поддерживать скорость.

Как оценить расход хладагента?

Калькулятор «A» на странице: G_ref = Q/r.

Как прикинуть расход воды/гликоля?

Калькулятор «Б»: Q, ΔT, c_p, ρ — получите м³/ч.

Как выбрать число ходов?

Компромисс между U и Δp; ориентируйтесь на допустимый перепад насосов и температурный график.

Какие КИП ставить обязательно?

Температуры (вход/выход), давление/Δp, расход; датчик протечки в кожухе — по месту.

Что по чистке и сервису ИН?

Регламент промывок по средам; при высоком загрязнении рассмотрите КП (извлекаемый пучок).

Как быстро получить КП?

Нажмите «Отправить параметры» — вернёмся с расчётом, ценой и сроками.
