ГОСТ 15122-79: кожухотрубчатые теплообменники — требования, конструкция и расчёт

Что описывает ГОСТ 15122-79 для кожухотрубчатых теплообменников: области применения, конструкция (кожух, трубный пучок, перегородки, плавающая головка), типовые параметры и испытания. Когда обязателен ГОСТ, а когда достаточны ТУ. Чек-лист для ТЗ и пример прикидочного расчёта площади.

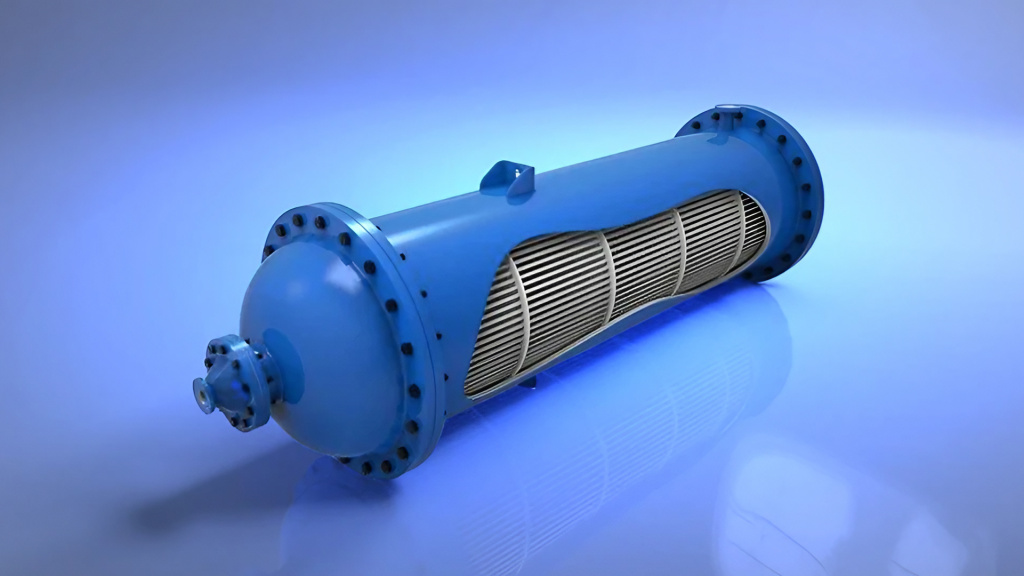

Видео: ГОСТ 15122-79: кожухотрубчатые теплообменники — требования, конструкция и расчёт

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Подберём кожухотрубный по ГОСТ 15122-79

Расчёт тепловой/прочностной части, чертежи, паспорт и протоколы — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить КП/чертеж Каталог: кожухотрубные

ООО «АТУ» • Поставка по РФ и ЕАЭС • Документы и испытания в комплекте.

Кожухотрубные и ГОСТ: обзор Изготовление кожухотрубных Экспресс-расчёт

Содержание:

Коротко (TL;DR)
Что регламентирует ГОСТ 15122-79
Конструкция по ГОСТ
Типовые параметры и ориентиры
Когда ГОСТ обязателен, а когда ТУ
Пример прикидочного расчёта
Чек-лист для ТЗ/тендера
Типовые ошибки
FAQ — 10 вопросов

ГОСТ 15122-79 — кожухотрубчатые теплообменники — ГОСТ 15122-79 задаёт конструктивные требования, испытания и маркировку кожухотрубчатых аппаратов.

Коротко (TL;DR)

ГОСТ 15122-79 определяет базовые требования к конструкции, материалам, испытаниям и обозначениям кожухотрубных теплообменников.
Ключевые узлы: кожух, трубный пучок, трубные решётки, перегородки, плавающая головка/компенсатор.
В ТЗ фиксируйте режимы (Т/Р/расходы), среды и требования к документам — это 80% успеха закупки.

Что регламентирует ГОСТ 15122-79

Номенклатуру основных элементов и варианты исполнения (неподвижные/плавающие головки, U-образные трубки и т. п.).
Требования к материалам корпуса и труб (углеродистые/нержавеющие стали и пр.) с оговоркой применимости.
Испытания: гидравлические, герметичность, визуально-измерительный контроль.
Маркировку и комплектность документации: паспорт, РЭ, протоколы испытаний.

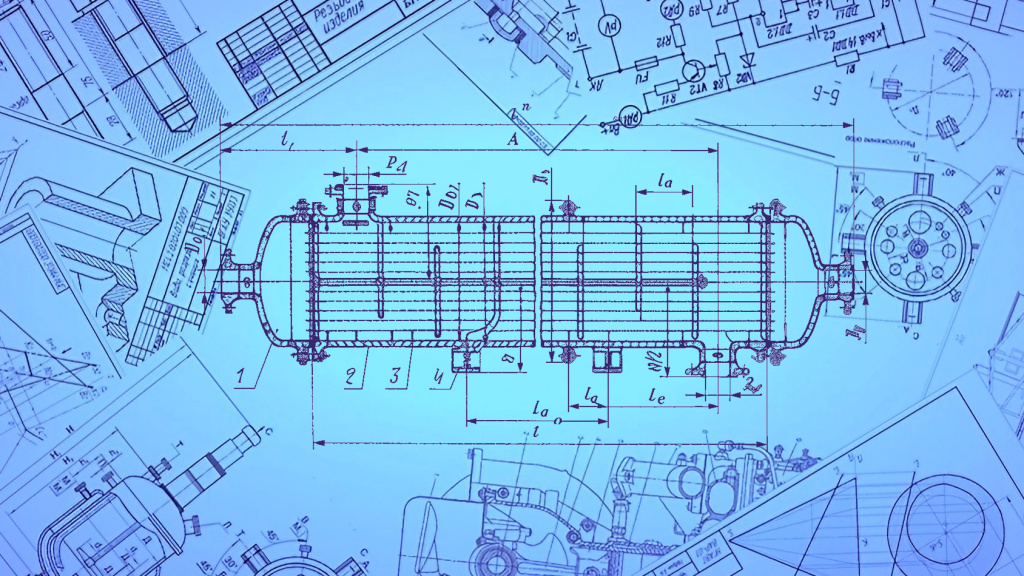

Конструкция кожухотрубчатого теплообменника по ГОСТ 15122-79 — Кожух, трубный пучок, решётки, перегородки. Плавающая головка компенсирует температурные расширения.

Конструкция по ГОСТ

Кожух — цилиндрический корпус, патрубки, опоры/лапы.
Трубный пучок — прямые или U-образные трубки, развальцовка/сварка в решётках.
Решётки — фиксируют пучок и обеспечивают герметичность межтрубного/внутритрубного пространств.
Перегородки — формируют ходы, повышают турбулентность и коэффициент теплопередачи.
Плавающая головка/компенсатор — снимает термонапряжения, облегчает ревизию пучка.

Типовые параметры и ориентиры*

Параметр	Ориентиры	Комментарий
Рабочая температура	≈ −40…+400 °C	Зависит от материалов корпуса/труб и среды
Рабочее давление	до ≈ 2,5 МПа	По серии/исполнению и толщине стенок
Диаметр кожуха	порядка 159–1200 мм	Типоразмеры выбирают по тепловой нагрузке
Материалы	Стали углеродистые/нерж., при необходимости — цветные	Выбор — по коррозионной стойкости и Т/Р
Испытания	Гидроиспытание, проверка герметичности	С оформлением протоколов по РЭ

* Точные значения задаются проектом/серией и подтверждаются в конструкторской документации и паспорте изделия.

Когда ГОСТ обязателен, а когда можно ТУ

ГОСТ обязателен

Госзаказ, 44/223-ФЗ с прямой ссылкой на ГОСТ в ТЗ;
Эксплуатирующая организация требует унификацию и совместимость;
Объект повышенной опасности/требуются регламентные испытания.

Допустимы ТУ/спецпроект

Нестандартные режимы/среды, которых нет в типоразмерах;
Оптимизация массы/габаритов под существующую площадку;
Экспортные/корпоративные стандарты с иными требованиями.

Пример прикидочного расчёта площади

Исходные

Нагрузка Q = 250 кВт (отопление/технология)
Коэф. теплопередачи U ≈ 350 Вт/(м²·°C)
Логарифмический напор ΔT_lm ≈ 60 °C

Расчёт

F = Q / (U · ΔTlm) = 250000 / (350 · 60) ≈ 11,9 м²

Закладываем запас на загрязнение и проверяем по ΔP/скоростям.

Чек-лист для ТЗ/тендера

Среды (внутри труб/межтрубное), температура/давление, допустимые материалы.
Нагрузка Q, требуемые температуры на входе/выходе, ограничения по ΔP.
Требования к исполнению: плавающая головка, число ходов, перегородки.
Документы: паспорт, РЭ, протокол гидроиспытаний, чертежи (PDF/DWG).
Монтаж/габариты и присоединения, условия эксплуатации/коррозии.

Типовые ошибки и как их избежать

Неучтённый fouling ➜ заниженная площадь. Решение: вводим запас, уточняем по воде/среде.
Завышенные скорости в трубах ➜ эрозия/шум. Решение: баланс скоростей/ΔP.
Неверный выбор материала ➜ коррозия/дефекты. Решение: согласовываем среду/pH/ингибиторы.
Отсутствие доступа к пучку ➜ сложный сервис. Решение: предусмотреть ревизионные зоны/выкат пучка.

Нужны расчёт, чертеж и смета по ГОСТ?

Позвонить 8 (804) 333-71-04 Отправить исходные данные Посмотреть типовые серии

FAQ — 10 вопросов

Чем ГОСТ отличается от ТУ?

ГОСТ — межгосударственный стандарт с унифицированными требованиями и испытаниями. ТУ — требования на конкретное изделие/производителя под нестандартные задачи.

Какие испытания проводятся?

Гидроиспытания на прочность/герметичность, визуально-измерительный контроль. Итоги оформляются протоколами.

Можно ли менять материалы?

Да, если это допускает проект/паспорт и обеспечивается требуемая прочность/коррозионная стойкость.

Нужна ли плавающая головка?

Рекомендуется при значительных перепадах температур для компенсации линейных расширений и облегчения сервиса пучка.

Какие температуры/давления возможны?

Типично −40…+400 °C и до ~2,5 МПа — зависят от серии и применённых материалов.

Как выбрать диаметр кожуха?

По требуемой площади, скоростям и допустимому ΔP; сверяем с типоразмерами серии.

Как учитывается загрязнение?

Вводится добавочное термическое сопротивление (fouling) или запас по площади/U; периодически выполняется промывка/ревизия.

Какие документы выдаём?

Паспорт, РЭ, протоколы испытаний, при необходимости — чертежи и расчётная записка.

Сроки изготовления?

Зависят от серии и материалов; назовём ориентир после согласования ТЗ.

Можно ли заменить трубный пучок?

Да, для аппаратов с плавающей головкой/съёмным пучком — выполняем изготовление и замену пучка по чертежам.
