Для отопления: как выбрать и использовать теплообменники — схемы, расчёты, чек-лист

Q: Можно ли одним ПТО греть отопление и ГВС?

Нет, требуются отдельные аппараты/контуры из-за разных режимов и санитарных норм.

Роль теплообменников в системах отопления: какие типы выбрать (разборные, паяные, кожухотрубные), типовые схемы подключения, прикидочные расчёты мощности и площади, ориентиры по мощностям для разных объектов и реальные кейсы. В конце — чек-лист.

Нужен подбор теплообменника «для отопления»?

Подберём ПТО под ваш график (95/70, 80/60 и др.), рассчитаем гидравлику и КП — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить расчёт/КП Экспресс-подбор ПТО ЗИП: прокладки и пластины

ООО «АТУ» • Проектирование, поставка, сервис • По РФ и ЕАЭС.

Пластинчатые разборные Паяные теплообменники Кожухотрубные Средства для промывки ПТО

Содержание:

Коротко (TL;DR)
Зачем ПТО в отоплении
Типовые схемы
Какой тип когда
Расчёт мощности и площади
Ориентиры мощностей
Кейсы отопления — 3 примера
Материалы и уплотнения
Эксплуатация и сервис
Чек-лист для подбора
FAQ — 10 вопросов

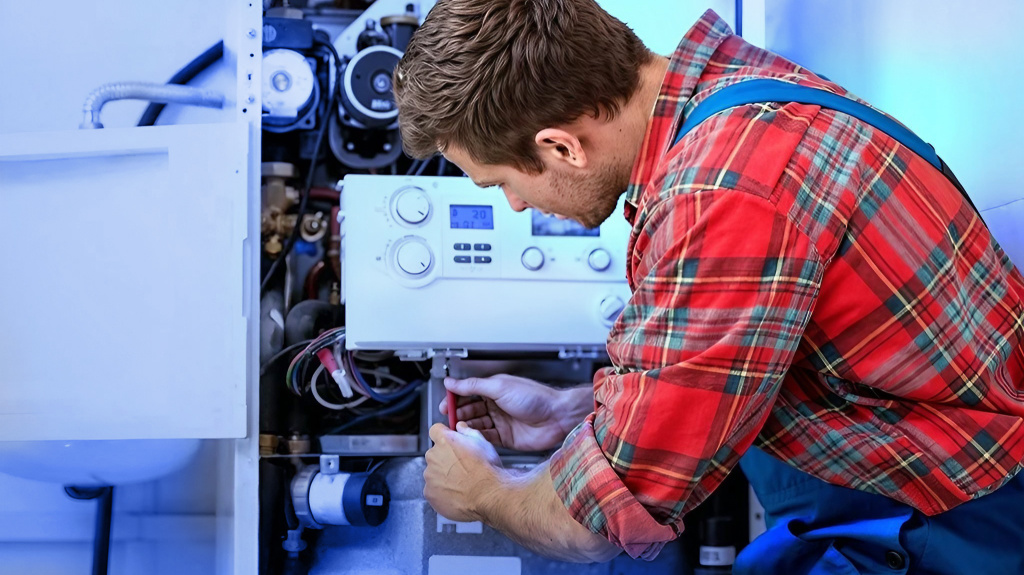

Теплообменники для отопления — роль и схемы — Теплообменник разделяет городскую сеть и здание, задаёт параметры отопления и защищает систему.

Коротко (TL;DR)

ПТО в отоплении — это развязка контуров и точная выдача графика (напр., 95/70 или 80/60 °C).
Тип выбираем по мощности, средам, сервису и бюджету: паяный — компакт/до 30–300 кВт; разборный — сервис/масштаб; кожухотрубный — устойчивость к загрязнению/парам.
Прикидка площади — по F = Q/(U·ΔT_lm) с проверкой по ΔP и ε/NTU.

Зачем ПТО в отопительных системах

Изоляция контуров (город/дом, котельная/здание), защита от гидроударов и грязи.
Гибкая регулировка и погодозависимое управление.
Безопасность и стабильность работы радиаторов/тёплых полов.

Типовые схемы подключения

ИТП для МКД
Независимая схема через ПТО: автоматика ПЗР, насосные группы, балансировка стояков.

Промышленный объект
Отдельные ПТО: отопление цеха, технологический подогрев, контур ГВС/вентиляции.

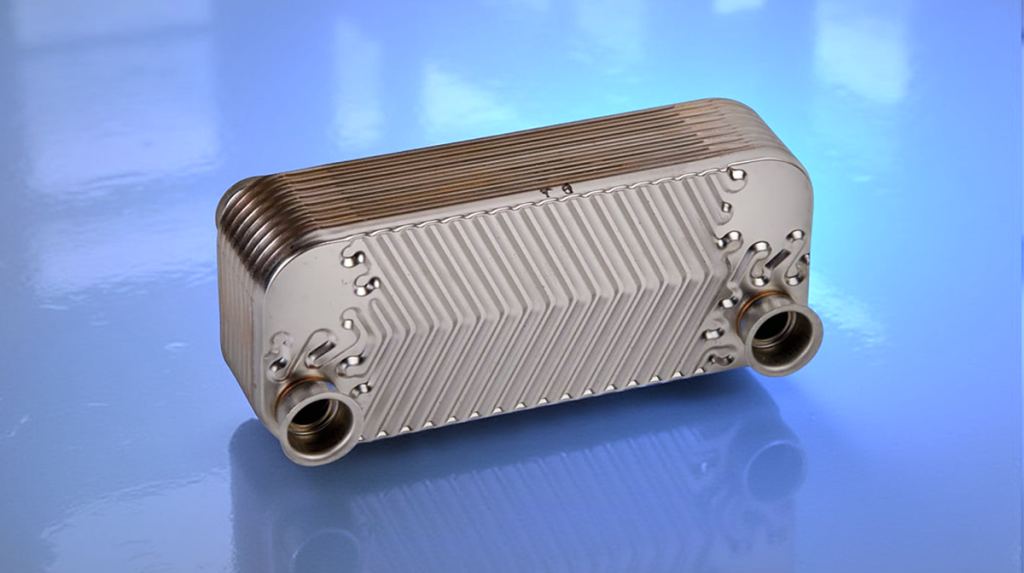

Паяный теплообменник для отопления — пример применения — Паяные ПТО — компактное решение для локальных контуров отопления/тёплых полов.

Какой тип теплообменника выбрать

Тип	Когда выбираем	Плюсы	На заметку
Пластинчатый паяный	Компактные мощности, отсутствие частых разборов, чистые среды	Компактность, цена, высокий U	Неразборный: промывка только химией, ограничение по загрязнениям
Пластинчатый разборный	Средние/большие мощности, нужен регулярный сервис/апскейл	Разборка/чистка, замена пластин/уплотнений, масштабирование	Габариты больше, цена выше, следим за «А»-размером
Кожухотрубный	Грязные/пароводяные среды, высокие температуры	Неприхотливость, ресурс, устойчив к загрязнению	U ниже, больший ΔP/габариты при той же мощности

Расчёт мощности и площади

1) Теплопотери здания (быстрая оценка)

Q = V × ΔT × k

V — объём, м³; ΔT — внутренняя–наружная, °C; k — уд. потери, Вт/(м³·°C).

Пример: склад 500 м² × 5 м → V=2500 м³, ΔT=40 °C, k=0.7 → Q≈70 кВт.

Точный расчёт делаем по ограждениям/инфильтрации и графику источника.

2) Площадь ПТО

F = Q / (U · ΔTlm)

U — коэф. теплопередачи, Вт/(м²·°C); ΔT_lm — логарифм. средний напор.
Дополнительно: G = Q/(c·Δt) для расчёта расхода по вторичному контуру.

Проверяем ΔP по обеим сторонам и закладываем запас по загрязнению (fouling) в U.

Ориентиры мощностей по типам объектов

Объект	Типовая площадь	Уд. нагрузка q, Вт/м²*	Оценка Q, кВт	Рекомендация по ПТО
Коттедж	150–300 м²	60–100	9–30	Паяный; при антифризе — увеличить площадь/расход
Офис/ТЦ	1 000–5 000 м²	45–65	45–325	Разборный; автоматика ПЗР, секционирование контуров
Школа/сад	3 000–8 000 м²	50–70	150–560	Разборный, запас по fouling, гигиен. требования
Склад, h=8–12 м	2 000–10 000 м²	30–50	60–500	Разборный/кожухотрубный (пыль, низкие ΔT)
Цех (тяжёлые условия)	1 000–5 000 м²	60–90	60–450	Кожухотрубный или разборный с усиленным сервисом

* Диапазоны усреднены для быстрых оценок; точные теплопотери зависят от ограждающих конструкций и вентиляции.

Кейсы отопления — 3 примера

МКД, 12 000 м² • ИТП
Задача: перегрев/жалобы, отсутствие ПЗР.
Решение: Разборный ПТО 500 кВт, автоматика ПЗР, балансировка.
Результат: −14% теплопотребление за сезон, стабильный комфорт.

Склад 4 000 м² • Низкотемп.
Задача: ТН 45/35, низкий ΔT.
Решение: Разборный ПТО с увеличенной площадью, контроль скоростей.
Результат: Выход на требуемый график, без кавитации/шума.

Цех 2 500 м² • Пыльные среды
Задача: Быстрое загрязнение пластин.
Решение: Кожухотрубный, фильтрация + плановая промывка.
Результат: +20% к межсервисному интервалу, стабильный ΔP.

Материалы и уплотнения

Пластины: AISI 304/316; для агрессивных сред — титан/спецсплавы.
Уплотнения: EPDM (водные среды/ГВС), NBR (маслосодержащие), FKM (высокие T/агрессивные).
Антифриз (пропиленгликоль) — учитываем вязкость/коррекцию U и совместимость уплотнений.

Эксплуатация и сервис

Фильтрация и контроль скоростей — избегаем кавитации/эрозии.
Регулярная промывка: реагенты для ПТО, контроль pH и нейтрализация.
Мониторинг ΔP/температур, журнал событий автоматики.

Подберём ПТО для отопления под ваш график и габариты

Позвонить 8 (804) 333-71-04 Получить КП Экспресс-подбор

Чек-лист данных для подбора

Источник тепла и график (подача/обратка), требуемый вторичный график.
Нагрузка Q (кВт), допустимый ΔP по обеим сторонам, расход/температуры.
Среды, наличие антифриза, требования к материалам и уплотнениям.
Ограничения по габаритам/монтажу, требования к документам/испытаниям.

FAQ — 10 вопросов

Паяный или разборный для отопления?

До средних мощностей и чистых сред берут паяный (компакт/дешевле). При необходимости регулярной чистки/масштабирования — разборный.

Как понять, что ПТО загрязнился?

Растёт ΔP при прежнем расходе, падает температура вторичного контура — нужна промывка.

Какой запас по fouling закладывать?

Зависит от воды/подготовки; обычно 5–20% по U. Уточняем в расчёте.

Работа с антифризом

Корректируем U и расход из-за вязкости; проверяем совместимость уплотнений (EPDM не всегда подходит).

Какие давления допустимы?

Зависят от серии/производителя. Для разборных типично до 16–25 бар; подтверждаем по паспорту.

Можно ли одним ПТО греть отопление и ГВС?

Нет, делаем отдельные аппараты/контуры под разные режимы и санитарные требования.

Нужна ли погодозависимая автоматика?

Да, обеспечивает экономию и стабильный комфорт при меняющихся наружных температурах.

Как часто сервис?

По факту роста ΔP/падения мощности и регламенту: ориентир 1 раз за сезон–2 года.

Можно ли увеличить мощность без замены аппарата?

Иногда — за счёт добавления пластин (разборный), роста расходов/ΔT и оптимизации автоматики.

Даете ли документы?

Паспорт/РЭ, протоколы испытаний, при необходимости расчётная записка и КД.
