Замена уплотнений теплообменника: когда и как это делать

Q: Можно ли смешивать материалы прокладок?

Нет, в одном пакете допускается один материал — иначе потеряется герметичность и химстойкость.

Q: Чем клеить уплотнения?

Совместимыми составами, рекомендованными под вашу резину и пластину. Основание — чистое, клей — тонкий слой, выдержка до набора прочности.

Q: Нужна ли повторная протяжка?

После выхода на режим — да, по паспорту. Далее — по состоянию.

Когда менять прокладки ПТО, как выбрать материал (EPDM/NBR/FKM), чем отличаются клеевая и защёлкивающаяся посадки, как правильно разобрать/собрать пакет, протянуть болты по «А»-размеру и проверить герметичность. Чек-лист для заявки на ЗИП.

Нужна замена уплотнений и подбор ЗИП?

Подберём комплект прокладок по модели/серийному номеру или замерам, ЗИП со склада — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить подбор ЗИП Прокладки и пластины Экспресс-подбор ПТО

ООО «АТУ» • Работаем по РФ и ЕАЭС • Оригиналы и совместимые аналоги.

Прокладки и пластины Пластинчатые разборные ТО Что надо знать про прокладки Промывка систем отопления

Содержание:

Коротко (TL;DR)
Когда пора менять
Типы уплотнений и материалы
Подготовка и разборка
Монтаж прокладок: clip-on vs клеевые
Сборка пакета и протяжка
Опрессовка и проверка
Эксплуатация и хранение
Чек-лист для заявки на ЗИП
FAQ — 10 вопросов

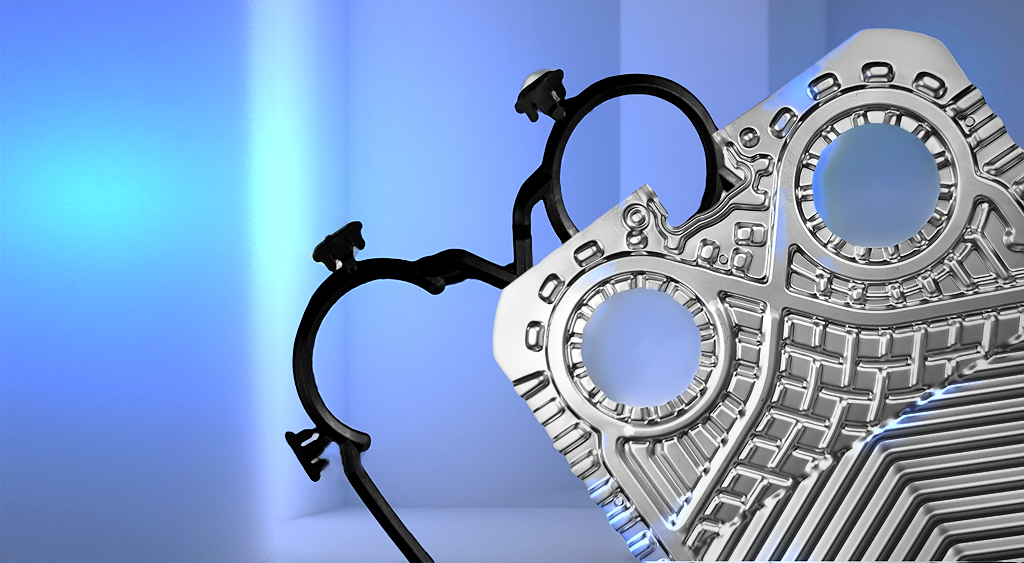

Замена уплотнений пластинчатого теплообменника — пакет и прокладки — Перед сборкой осмотрите пластины, пазы и опорные поверхности — дефекты убьют новый комплект.

Коротко (TL;DR)

Признаки: подтёки/«сопли», падение температуры при прежней нагрузке, рост Δp, «память» резины, неклеящаяся посадка.
Материалы: EPDM — водные/ГВС/пар*; NBR — масла/углеводороды; FKM — высокие T/агрессивные среды. *в пределах допустимого для конкретной резины.
Посадка: clip-on меняется быстро, без клея; клеевая требует подготовки и выдержки.
Протяжка — крест-накрест по этапам к паспортному «А»-размеру; опрессовка после сборки.

Когда пора менять

Мокрые контуры/подтёки между пластинами или по периметру.
Трещины, потеря упругости, «залипание» в пазах, отрыв клипс.
Не держит «А»-размер — нужна чрезмерная протяжка для герметичности.
После длительной остановки/перегрева/химической несоответствующей среды.

Типы уплотнений и материалы

Тип/материал	Где применяют	Температуры/среды (ориентиры)	Плюсы/минусы
EPDM (этилен-пропилен)	Вода, ГВС, растворы без масел	До ~150 °C, не любит масла/углеводороды	Хорошая стойкость к пару/озону; не для нефте-сред
NBR (нитрил)	Масла, углеводороды	Обычно до ~110 °C, чувствителен к озону	Отлично держит масла; хуже при высокой T
FKM (Viton®)	Химически агрессивные/высокотемп. среды	До ~200 °C (по рецептуре), стойкость к растворителям	Дороже, выше жёсткость
Посадка clip-on (защёлка)	Быстрая замена без клея	—	Сервис без выдержки; зависит от геометрии пазов
Посадка клеевая	Старые/определённые серии пластин	—	Нужна подготовка, совместимый клей, сушка

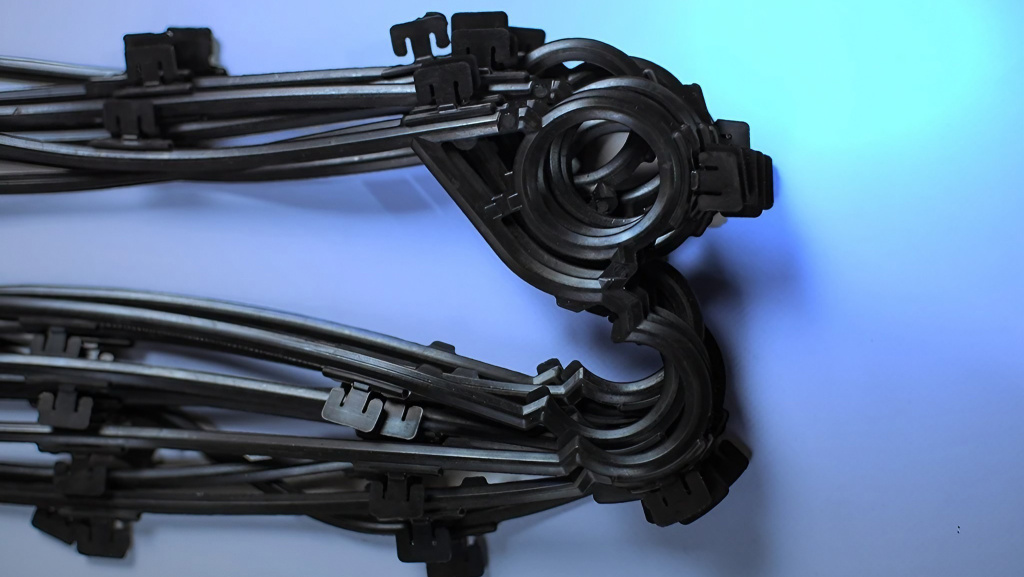

Уплотнители из каучука — EPDM, NBR, FKM — Подбирайте материал по среде и температуре; смешивание материалов в одном пакете не допускается.

Подготовка и разборка

Остановить аппарат, сбросить давление/температуру, отсекающая арматура закрыта.
Промыть водой, слить, выставить раму на ровную площадку, зафиксировать.
Ослабить стяжные болты по диагонали; маркировать порядок пластин и ориентацию.
Очистить пазы: щётка + неагрессивный растворитель (например, ИПС/ацетон); не царапать базовые поверхности.

Монтаж прокладок: clip-on vs клеевые

Шаг	Clip-on (без клея)	Клеевая посадка
Подготовка	Пазы чистые/сухие	Обезжирить пазы, тонкий равномерный слой совместимого клея
Укладка	Не растягивать, вставлять без перекосов, защёлкнуть фиксатор	Уложить без натяга; стыки без нахлёста/щелей
Выдержка	Не требуется	Выдержать до набора прочности (обычно 4–24 ч; см. паспорт клея)
Проверка	Визуально по всей длине клипс	Нет излишков клея в канале; стык ровный

Сборка пакета и протяжка

Собрать пакет в исходном порядке. Следить за «перехлёстом» каналов (чередование пластин).
Стягивать болты крест-накрест в 3 этапа: ~30% → 60% → 100% до паспортного «А»-размера (расстояние между плитами рамы).
Проверить параллельность плит; при необходимости — корректировать равномерно.
Через 24 ч горячей работы — контрольная протяжка до «А» (если предусмотрено производителем).

Целевым параметром сборки является «А»-размер из шильда/мануала, а не «чувство усилия». Нельзя «дожимать» сверх «А».

Опрессовка и проверка

Медленный пуск с дегазацией; поднятие давления ступенями.
Визуальный осмотр по периметру, контроль температур и Δp.
При локальных соплях — аккуратная протяжка парных болтов на 1/8–1/4 оборота с повторным осмотром.

Эксплуатация и хранение

Фильтрация среды перед аппаратом, регламентная промывка — меньше накипи, дольше живут уплотнения.
Избегайте гидроударов и перегревов; соблюдайте допустимые T/среды для материала.
Хранение ЗИП: в закрытом пакете, тёмно/сухо, +5…+25 °C, вдали от озона/УФ. Не вешать на крюках/не сгибать.

Важно: универсальной формулы срока службы уплотнений не существует — ресурс зависит от температуры, химии, циклов, качества воды и режима работы. Ориентируйтесь по состоянию (утечки/Δp), календарю сервиса и условиям эксплуатации.

Чек-лист для заявки на ЗИП

Модель/серийный номер ПТО (фото шильда) или замеры пластины (длина/ширина/толщина, шаг пазов, профиль).
Материал прокладки (EPDM/NBR/FKM), среда, температуры/давления.
Тип посадки (clip-on/клеевая), количество пластин/контуров.
Сроки и адрес поставки; нужна ли инженерная бригада на замену.

Подберём комплект прокладок и проведём замену «под ключ»

Позвонить 8 (804) 333-71-04 Получить КП Заказать прокладки/пластины Экспресс-подбор ПТО

FAQ — 10 вопросов

Можно ли смешивать материалы прокладок (например, EPDM и NBR)?

Нет. В одном пакете допускается только один материал — иначе изменится упругая характеристика и химстойкость.

Чем клеить уплотнения?

Только совместимыми с резиной и температурой клеями, рекомендованными под ваш тип пластин. Основание — чистое/обезжиренное; толщина слоя минимальная.

Какой момент затяжки болтов?

Ориентируйтесь не на момент, а на «А»-размер и параллельность плит. Затяжка — поэтапно, крест-накрест.

Нужно ли менять все прокладки сразу?

Да, комплектом. Точечная замена быстро приведёт к новым протечкам из-за разнотолщины/разной упругости.

Сколько служат прокладки?

Сильно зависит от T/среды/режимов и качества воды. На практике — несколько сезонов и более; ориентируйтесь по состоянию и регламенту.

Можно ли восстановить старые прокладки нагревом?

Нет. «Регенерация» даёт кратковременный эффект и риск аварий. Правильно — замена.

Почему текёт после сборки?

Нарушен «А», перекос плит, мусор в каналах/пазах, неверный материал, износ пластин. Проведите ревизию и корректную протяжку.

Можно ли ставить аналоги вместо «оригинала»?

Да, если геометрия и материал соответствуют. Мы подберём совместимые аналоги и дадим рекомендации по монтажу.

Нужна ли повторная протяжка?

После горячего выхода на режим — да, по паспорту. Далее — по состоянию.

Как понять, что прокладка уложена правильно?

Нет провисов/натяга, стык «в ноль», клипсы защёлкнуты, паз чистый, уплотнение лежит по всей длине.
