Завод теплообменного оборудования: инновации и надёжность

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу, отвечаем обычно за минуту.

Завод теплообменного оборудования: инновации и надёжность

Q: Какие документы получает заказчик?

Паспорт, руководство по эксплуатации, сертификаты материалов, протоколы НК и испытаний, при необходимости — КД/3D.

Q: Есть ли склад ЗИП?

Да, прокладки/пластины популярных серий, быстрые поставки по РФ и ЕАЭС.

Q: Можно ускорить поставку?

Да, используем типовые узлы и складские позиции; согласуем приоритетное планирование.

Что делает современный завод теплообменного оборудования: продуктовая линейка, производственные мощности, контроль качества и испытания, какие документы получает заказчик. Даём ориентиры по расчёту мощности и чек-лист для запроса КП/производства.

Нужен расчёт и производство теплообменного оборудования?

Сделаем инженерный подбор, 3D/КД и смету — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить расчёт/КП Экспресс-подбор теплообменника ЗИП и сервис

ООО «АТУ» • Производство/поставка по РФ и ЕАЭС • Проектирование, изготовление, шеф-монтаж.

Пластинчатые разборные ТО Паяные теплообменники Кожухотрубные теплообменники Пластины и уплотнения

Содержание:

Коротко (TL;DR)
Что производим
Технологический процесс и контроль качества
Производственные мощности
Ориентиры по расчёту мощности
Документы и стандарты
Чек-лист для запроса КП
FAQ — 10 вопросов

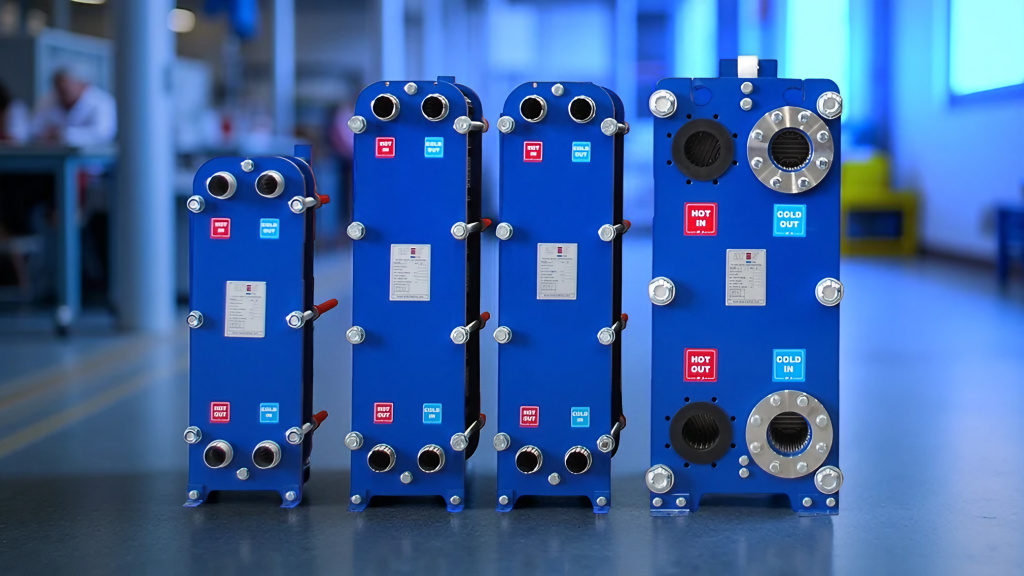

Завод теплообменного оборудования — производственные участки — Полный цикл: проектирование → заготовка → сварка/пайка → испытания → отгрузка.

Коротко (TL;DR)

Линейка: разборные/паяные пластинчатые, кожухотрубные, сварные/спиральные аппараты, ИТП.
Контроль качества: входной контроль материалов, НК швов (VT/PT/UT/RT), гидро/пневмоиспытания.
Расчёт: Q = U·A·ΔT_lm (или по ε-NTU) + допуски по загрязнению/давлению.
Документы: паспорт, сертификаты материалов, протоколы НК/испытаний, руководство по эксплуатации.

Что производим

Тип аппарата	Где применяется	Диапазоны (ориентиры)	Особенности
Пластинчатые разборные	Отопление/ГВС, технологические контуры	До ~25 бар, до ~180 °C*	Быстрый сервис, сменные пластины/уплотнения
Паяные пластинчатые	Чиллеры/тепловые насосы, компактные узлы	До ~45 бар, до ~200 °C	Компактность, неразборные
Кожухотрубные	Энергетика, нефте/химия, пароконденсат	Высокие давления/температуры	U-tube/плавающая головка/фикс. решётка
Сварные/спиральные	Грязные/агрессивные среды, вязкие продукты	Под задачу	Высокая устойчивость к загрязнению
ИТП (блочно-модульные)	МКД/промобъекты	Мощности под проект	Заводская готовность, быстрая шеф-врезка

* Конкретные пределы — по серии/материалам/производителю и проекту.

Технологический процесс и контроль качества

Этап	Содержание	Контроль/выход
Проектирование	Теплогидравлический расчёт (LMTD/ε-NTU), прочность, 3D/КД	Ревизия ТЗ, расчётные записки
Заготовка	Резка/штамповка пластин, раскрой труб/листов	Входной контроль материалов, маркировка/трассировка
Сварка/пайка/вальцовка	TIG/MIG, печная пайка, вальцовка труб в решётки	Карта НК: VT/PT, при необходимости UT/RT
Сборка	Пакет пластин, установка уплотнений, бафлы/камеры	Геометрия, «А»-размер (для ПТО)
Испытания	Гидро/пневмоиспытания, приёмка	Протоколы испытаний
Отделка/отгрузка	Покрытие/изоляция, паспорт, упаковка	ОТК, фотоотчёт

Производственные мощности

Лазерная/гидроабразивная резка; штамповка пластин.
Сварочные посты TIG/MIG, позиционеры, роликовые стенды.
Печи пайки для паяных ПТО; стенды гидро/пневмоиспытаний.
Чистовая обработка, окраска/покрытия, изоляция.
Склад ЗИП: прокладки EPDM/NBR/FKM, пластины популярных серий.

Участок сборки и испытаний теплообменников — Стенды для опрессовки, измерения Δp и проверки герметичности.

Ориентиры по расчёту мощности

Быстрый ориентир для отопления зданий
Для прикидки нагрузки используйте Q ≈ S · q (площадь × удельная нагрузка).

Пример: S = 500 м², q = 0.10 кВт/м² → Q ≈ 50 кВт (+10–15% запас).

Точный подбор делается по теплопотерям и графикам источника.

Инженерный расчёт теплообменника
Q = U · A · ΔT_lm (или метод ε-NTU) с учётом скоростей, загрязнения и допуска по ΔP.
Итог — подбор площади A, схемы потоков и материалов.

Документы и стандарты

Паспорт изделия, руководство по эксплуатации.
Сертификаты материалов, протоколы НК и гидроиспытаний.
Соответствие ГОСТ/ТУ; по требованию — расчётная записка/3D.

Чек-лист для запроса КП

Среды, расходы и температуры «вход/выход» по обеим сторонам.
Рабочие давления/температуры, ограничения по габаритам/подключениям.
Предпочитаемый тип аппарата (разборный/паяный/кожухотрубный и т. п.).
Требования к материалам (сталь/нерж/медь и др.), покрытию/изоляции.
Требуемые документы, НК, сроки и условия поставки/монтажа.

Подберём решение и выпустим оборудование под ваш режим

Позвонить 8 (804) 333-71-04 Получить КП Экспресс-подбор ПТО Заказать ЗИП

FAQ — 10 вопросов

Какие сроки производства?

Зависят от типа аппарата/материалов и объёма НК. Сообщите режимы — сформируем график и КП.

Можно ли адаптировать под агрессивные среды?

Да: подбираем материалы (нерж/сплавы), прокладки (EPDM/NBR/FKM), рассчитываем коррозионные надбавки.

Какие испытания проводятся?

Обязательные гидроиспытания на прочность/герметичность, НК швов по карте; пневмо — по требованию.

Делаете ли 3D и расчётную записку?

Да, предоставляем КД/3D и теплогидравлический расчёт по запросу.

Есть ли склад ЗИП?

Да, держим популярные прокладки/пластины и комплектующие; подберём аналоги.

Можно ли заменить пластинчатый на кожухотрубный (и наоборот)?

Возможна перекомпоновка при соблюдении условий по ΔP/температурам/давлениям. Нужен перерасчёт.

Работаете по ГОСТ/ТУ и с аттестацией сварки?

Да, сварка аттестована; изделия соответствуют ГОСТ/ТУ, выдаём подтверждающие документы.

Какой гарантийный срок?

Стандартно 12 месяцев с даты ввода; возможна расширенная гарантия при сервисном контракте.

Помогаете с шеф-монтажом и пусконаладкой?

Да, доступны шеф-монтаж/ПНР и обучение персонала.

Можно ускорить поставку?

Да, предлагаем типовые позиции и частично складскую номенклатуру; под проект — приоритетное планирование.
