Автоматизированный ИТП

Q: Чем АИТП отличается от обычного ИТП?

Наличием контроллера и датчиков, погодозависимой кривой, ПИД-регулирования и сценариев (приоритет ГВС, ночное снижение, защиты).

Q: Какая температура ГВС считается нормой?

Обычно 60 °C с допуском 55–65 °C при стабильной циркуляции.

Q: Какие датчики обязательны?

Температуры подачи и обратки, давления, расхода/теплосчётчик и датчик наружной температуры для погодозависимого регулирования.

Q: Сколько стоит БТП?

Порядка 2.55 млн ₽ в типовой конфигурации; итог зависит от марок ПТО/насосов и резервирования.

Q: Какой сервис обязателен?

Чистка фильтров/грязевиков, контроль трендов Δp/Δt, сезонная корректировка уставок, проверка защит и опрессовка.

Q: Можно подключить диспетчеризацию?

Да, через импульсные выходы, MBus или Modbus — для архивов, тревог и удалённых уставок.

Это часть цикла о тепловых пунктах. Начните с полного обзора — «Что такое ИТП: ИТП, ЦТП и БТП»; комплектацию узла под ваш объект посчитаем на странице «Комплектация тепловых пунктов».

Автоматизированный ИТП (АИТП) — компактный узел с теплообменниками, насосами и погодозависимой автоматикой, который сам держит температуру/давление, снижает расходы и повышает комфорт. Ниже — состав, алгоритмы, формулы подбора и примеры уставок.

Собрать АИТП «под ключ» под вашу нагрузку и воду?

Подберём теплообменники, насосы, автоматику (погодозависимая/ПИД), зададим уставки и подготовим схему подключения.

Позвонить 8 (804) 333-71-04 Получить расчёт Онлайн-заявка Запчасти для ПТО

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое АИТП и для чего он нужен
Состав и архитектура: контуры и узлы
Алгоритмы: погодозависимая кривая, ПИД и приоритет ГВС
Подбор: формулы и микро-примеры
Экономика: ориентиры стоимости и окупаемость
Сервис, безопасность и резервирование
Таблицы: оборудование, уставки и параметры
FAQ

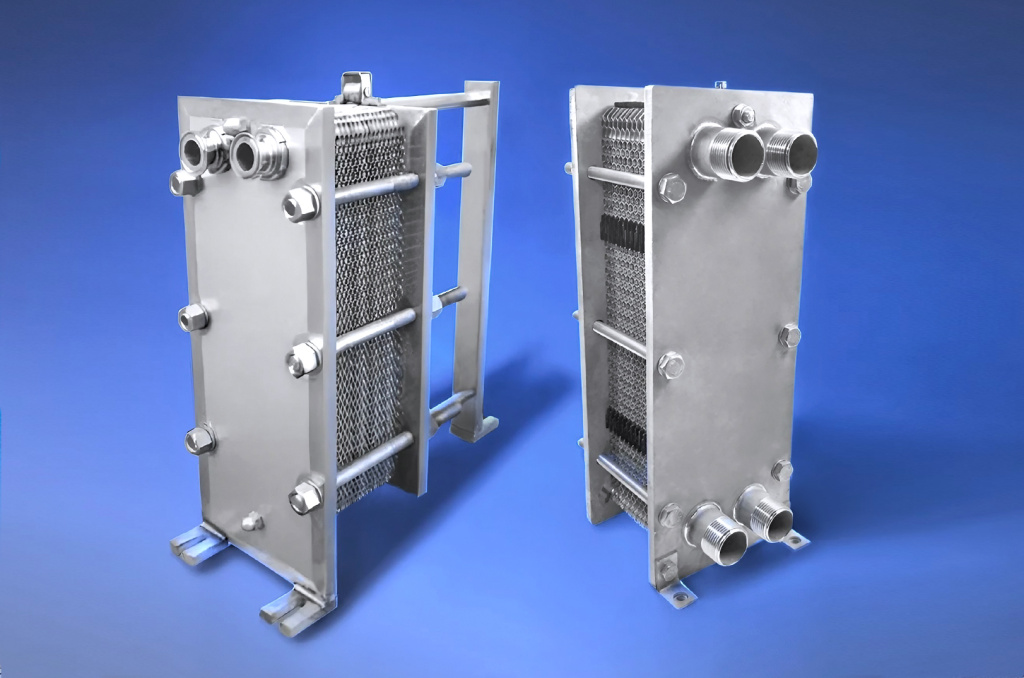

Автоматизированный ИТП — АИТП: компактный узел теплообмена с автоматикой и насосами для отопления/ГВС.

Что такое АИТП и для чего он нужен

АИТП — узел, который подготавливает теплоноситель для систем отопления и ГВС, автоматически поддерживая заданные параметры. Состав: теплообменники, насосы, запорная арматура и фильтры, контроллеры/регуляторы, КИП, узлы учёта.

Задачи: стабилизировать температуру/давление, управлять насосами, вести учёт, реагировать на погоду и водоразбор.
Результат: экономия энергии и комфорт без «перегревов» и провалов температуры.

Состав и архитектура: контуры и узлы

Типовая архитектура включает контуры отопления (закрытая система) и ГВС (независимая схема через ПТО), подпитку, а также автоматику и телеконтроль.

Ключевые элементы

Пластинчатые/кожухотрубные теплообменники для отопления и ГВС.
Насосные группы (циркуляция/подпитка), частотные приводы.
Запорная арматура, сетчатые фильтры, грязевики.
Контроллер, регуляторы, датчики t/p/G, теплосчётчик.
Мембранные баки (расширение), воздухоотводчики, предохранительные клапаны.

Практические кейсы

МФК 20 000 м²: 2 контура отопления + приоритет ГВС, насосы с резервом 100% (N+1).
Школа: ПЗА, ночное снижение −3 K, антизамерзание +7 °C на обратке.

Алгоритмы: погодозависимая кривая, ПИД и приоритет ГВС

Погодозависимая кривая: t_подачи = a·t_нар + b, с ограничениями t_мин/t_макс.
ПИД-регулирование: подача по отклонению от уставки и скорости изменения температуры.
Приоритет ГВС: при пике водоразбора клапан/насос переключается на контур ГВС, отопление временно ограничивается.
Ночное снижение/лето: по расписанию пониженная t или отключение отопления, циркуляция ГВС сохраняется.
Защиты: антизамерзание, защита от перегрева, сухого хода и аварийных давлений.

Микро-пример расчёта кривой

Требуется t_подачи=70 °C при t_нар=−25 °C и 40 °C при 0 °C. Тогда:

a = (70−40)/(−25−0) = 30/−25 = −1.2 K/K;
b из 40 = a·0 + b ⇒ b = 40. Итого: t_подачи= −1.2·t_нар + 40 (с ограничением 35…75 °C).

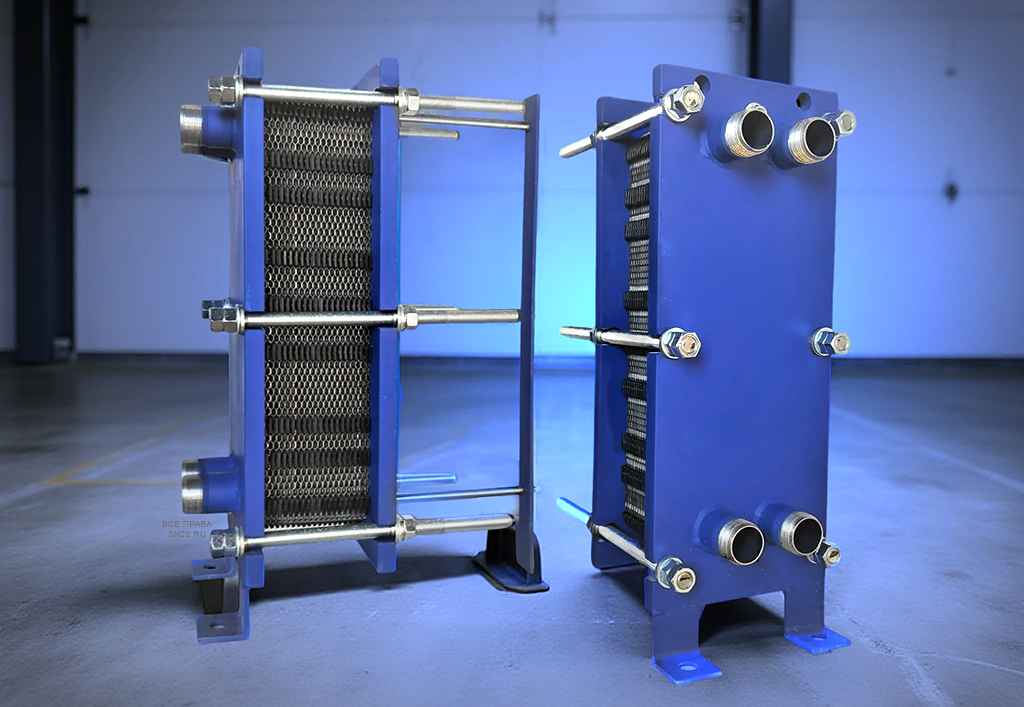

Кто в России производит теплообменники — Контроллеры держат кривую отопления и приоритет ГВС по уставкам.

Подбор: формулы и микро-примеры

Тепловая мощность ПТО: Q = G·c_p·(t_вых−t_вх). Пример: G=6 кг/с, Δt=20 K ⇒ Q≈6·4.187·20≈502 кВт.
Площадь ПТО: Q = k·A·ΔT_lm ⇒ A = Q/(k·ΔT_lm). Пример: Q=500 кВт, k=2500, ΔT_lm=20 ⇒ A≈10 м².
Напор насоса: H ≈ (Δp_{системы}/ρg)+запас. Пример: Δp=60 кПа, ρ≈1000, g=9.81 ⇒ H≈6.1 м + 10–20%.

Кейс — офис 5000 м²

Нагрузка по теплопотерям: ~0.09 кВт/м² ⇒ Q≈450 кВт.
ПТО 12 м² с запасом, насосы 2×N (частотные).
Экономия за счёт ПЗА/ПИД и балансировки: 10–20% тепла.

Кейс — школа

Приоритет ГВС в пиковые часы, ночное снижение −3 K.
Антизамерзание по обратке: +7…+10 °C.
Снижение жалоб и перегревов, ровные графики.

Экономика: ориентиры стоимости и окупаемость

Ориентир для блочного теплового пункта (БТП) в типовой конфигурации — порядка 2 550 000 руб. Итог зависит от марки ПТО, насосов, автоматики и степени резервирования.

Микро-пример окупаемости

CAPEX БТП: 2.55 млн ₽.
Потребление тепла до: 2500 Гкал/год; после — минус 12% ⇒ экономия ~300 Гкал.
Тариф (пример): 2500 ₽/Гкал ⇒ экономия ~750 000 ₽/год.
Payback ≈ 2.55 млн / 0.75 млн ≈ 3.4 года (без учёта сервисов/субсидий).

Сервис, безопасность и резервирование

N+1 по насосам и питанию контроллера, байпасы на ключевых узлах.
Фильтрация/грязевики и регламент промывок ПТО; тренды Δp/Δt.
Журналы аварий, тревоги по давлению/температуре/протоку.
Плановый ТО: сезонные уставки, проверка датчиков/клапанов, опрессовка.

Таблицы: оборудование, уставки и параметры

Узел/датчик	Назначение	Типовой диапазон	Уставка/настройка	Лайфхак
Датчик t подачи/обратки	Кривая отопления, защита	−30…+120 °C	Подача 35…75 °C	Ставьте в термокарман для сервиса
Перепад давления Δp	Управление насосами	0…1.6 МПа	По расчётному напору	Следите за ростом Δp как признаком засора
Клапан смешения	Подача отопления	Kvs по расходу	ПИД, Tn 60–120 с	Учитывайте кавитационный запас
Контур ГВС	Температура воды	30…75 °C	60±2 °C	Приоритет ГВС в пике
Насосы частотные	Расход/напор	10–90 Гц	Эко-режим ночью	Ограничьте минимальную частоту

Контур	Параметр	Типовое значение	Диапазон	Примечание
Отопление	ΔT (под/обр)	15–20 K	10–25 K	На низких нагрузках ΔT уменьшается
ГВС	t на выходе	60 °C	55–65 °C	Стабильность важнее пиков
Подпитка	Мин. давление	0.6–1.0 МПа	по проекту	Учитывать высоту здания
Электрика	Резерв питания	UPS 0.5–2 ч	—	Корректное завершение работы контроллера

Оборудование (пример)	Назначение	Рекомендация	Пример из практики	Примечание
Насосы WILO	Циркуляция/резерв	N+1, частотное	Резерв 100% по расходу	Быстрый перевод на резерв
Автоматика Danfoss	ПИД/ПЗА	Готовые кривые	Приоритет ГВС	Адаптация под объект
Баки Wester	Компенсация	По объёму системы	Теплосеть 6 бар	Контроль давления газа
Узел учёта «Взлет»	Измерения	Импульс/MBus	Снятие архивов	Синхронизация часов

FAQ — ответы на частые вопросы

Что такое АИТП в двух словах?

Автоматизированный тепловой пункт, который сам держит уставки по t/p и экономит ресурс за счёт умной автоматики.

Чем АИТП отличается от «обычного» ИТП?

Наличием контроллера/датчиков, погодозависимой кривой, ПИД и сценариев (приоритет ГВС, ночное снижение, защиты).

Нужны ли частотники на насосах?

Да, если есть переменные нагрузки и хотите снизить электрорасход и гидроудары.

Как быстро приоритизируется ГВС?

Секунды/десятки секунд — по сигналу датчиков и уставке контроллера, отопление временно ограничивается.

Какая температура ГВС считается нормой?

Обычно 60 °C на выходе (допуск 55–65 °C) при стабильной циркуляции.

Какие датчики обязательны?

t подачи/обратки, давления, расхода/теплосчётчик, датчик наружной температуры для ПЗА.

Сколько стоит БТП?

Порядка 2.55 млн ₽ для типовой конфигурации; итог зависит от брендов ПТО/насосов и резервирования.

Что с резервированием?

N+1 по насосам и питанию контроллера — стандарт для надёжности.

Какой сервис обязателен?

Фильтры/грязевики, контроль Δp/Δt, сезонная корректировка уставок, проверка защит и опрессовка.

Можно подключить диспетчеризацию?

Да, через импульс/MBus/Modbus — архивы, тревоги, удалённые уставки.
