Паяные пластинчатые теплообменники ТТ
373 товара373 модели, 21 серия, цена от 5 564 ₽
Подберём теплообменник ТТ в чате
Инженер поможет сопоставить серию, режимы и присоединения по вашей задаче.
Паяные пластинчатые теплообменники ТТ
Паяные пластинчатые теплообменники ТТ российского производства — 373 модели серий ТТ14…ТТ250 с площадью 0,09–59,5 м², давлением 30/45 бар, температурой −50…+200 °C и пластинами AISI 304. В каталоге есть водяные и холодильные исполнения, поэтому режим, присоединение и совместимость среды сверяют по выбранной модели.
- 21 серия и исполнения для воды, гликоля, отопления, ГВС и фреоновых контуров.
- Модели с разным числом пластин, площадью, присоединениями и испытательным давлением.
- Подробные параметры каждой модели доступны в карточках витрины.
Теплообменник ТТ: как устроен выбор
ТТ — линейка паяных пластинчатых теплообменников для передачи тепла между двумя контурами. Нержавеющая сталь AISI 304 образует пакет каналов, а пайка объединяет пластины по контуру. Компактный корпус и отсутствие прокладочного пакета делают такой аппарат удобным для систем, где важны небольшие габариты и стабильная герметичность.
Витрина раздела объединяет 373 модели ТТ. Сначала определяют среду и режим, затем серию, число пластин и соединения. Рабочая температура в каталоге принята −50…+200 °C. Индекс 3.0 означает 30 бар, индекс 4.5 — 45 бар. Испытательное давление приводится отдельно и не используется как разрешённый постоянный режим.
Характеристики серии и характеристики выбранной модели читают вместе: каталог показывает диапазоны, а карточка уточняет конкретное исполнение. Для паяного теплообменника ТТ характеристики зависят от числа пластин и условий контура.
Число пластин влияет на площадь поверхности и длину пакета, но не заменяет тепловой расчёт. При одинаковом типоразмере соседние варианты отличаются площадью и пропускной способностью; при переходе между сериями меняются пластина, канал, корпус и тип присоединения.
Что учитывать при выборе ТТ
4 группы параметров определяют выбор ТТ: режимы двух контуров, рабочие 30 или 45 бар, температура −50…+200 °C и требуемая площадь. Затем сверяют число пластин, присоединения и исполнение конкретной модели с расчётом. Такой порядок помогает сравнить модели без догадок и не переносить характеристики соседней серии.
Режимы двух контуров
Зафиксируйте среды, расходы, входные и выходные температуры. Для воды и раствора гликоля важны концентрация и вязкость; для холодильного цикла дополнительно учитывают состояние хладагента и назначение испарителя или конденсатора.
Давление и температура
Сверяйте индекс 3.0 или 4.5 с максимальным рабочим давлением системы. Температурный диапазон −50…+200 °C задан для каталога ТТ; конкретное применение проверяют по паспорту и параметрам среды.
Площадь и пластины
Площадь теплообмена растёт с числом пластин внутри одного семейства. Выбор делают по требуемому температурному напору и допустимым потерям давления, поэтому одинаковое число пластин не означает одинаковую мощность в разных схемах.
Присоединения
В карточке смотрят резьбовые, фреоновые микроканальные, комбинированные и иные варианты. Сверяйте направление потоков, рабочую среду и размеры соединений до окончательного выбора модели.
Модели ТТ
373 модели и 21 серия собраны в витрине выше: откройте карточку, чтобы сравнить площадь, число пластин, давление, габарит и присоединение выбранного аппарата. Фильтр серии сокращает поиск, а карточка сохраняет параметры конкретного паяного теплообменника ТТ. Сравнение по этим полям помогает быстро отсеять неподходящие варианты до теплового расчёта.
Теплообменник ТТ паяный сравнивают с соседними моделями по площади, давлению и присоединениям; характеристики теплообменника ТТ читают в карточке. Такой теплообменник ТТ сопоставляют с режимом ГВС или хладагента. Для проекта теплообменник ТТ проверяют по расчёту, а не по названию. Паяный теплообменник ТТ выбирают после проверки двух контуров. Теплообменник ТТ для ГВС сравнивают по расходу и температурному графику. Характеристики теплообменника ТТ не переносят с одной серии на другую. В карточке теплообменника ТТ проверяют площадь и давление.
Как читать обозначение модели

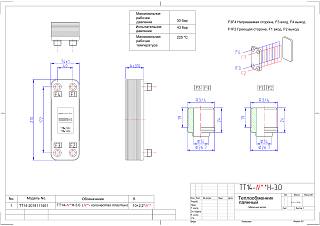

Маркировка ТТ14-10Н-4.5 содержит несколько уровней информации: ТТ14: типоразмер; 10Н: количество пластин в конкретном аппарате; 4.5: рабочее давление 45 бар. Встречаются также буквенные индексы исполнения. R указывает на фреоновое применение, RC: фреоновое исполнение с комбинированными штуцерами, Q: вариант с дистрибьютором хладагента. Для других букв приоритет имеет описание в карточке и согласованное обозначение серии.
Нельзя выбирать аппарат только по одной цифре в названии. Для ТТ14-10Н-4.5 нужно проверить площадь, габарит, массу, присоединение, испытательное давление и назначение. Если требуется 30 бар, ищут индекс 3.0; если нужен предел 45 бар, ищут 4.5. Испытательный предел сообщается отдельно, потому что он относится к проверке прочности, а не к длительной работе.
Как выбрать типоразмер по режиму
Для выбора теплообменника ТТ подготовьте тепловую нагрузку или холодопроизводительность, расходы обоих потоков, температуры на входе и выходе, состав жидкостей, рабочее давление и допустимые потери давления. По этим данным определяется требуемая площадь, после чего сравниваются ближайшие модели серии. Универсального значения кВт для всего ряда ТТ нет: один и тот же аппарат даст разный результат при разных температурах, расходах и свойствах среды.
Для ГВС и отопления обычно начинают с водяного исполнения и проверяют расход, температурный график, давление и тип резьбы. Для гликоля учитывают повышенную вязкость и снижение теплопередачи. Для фреонового контура выбирают R, RC, Q или другое подтверждённое исполнение, сопоставляя хладагент, фазовый переход, распределение потока и давление.
Если режим находится на границе двух моделей, сравнивают не только площадь: важны минимальный расход, скорость в каналах, потери давления, внутренний объём, масса и габариты. В карточках сохранены исходные значения по каждой модели, поэтому расчёт можно вести от конкретного обозначения, а не от усреднённой цифры серии.
Где применяют серии ТТ
4 направления используют серии ТТ: ГВС, отопление, холодоснабжение и технологические контуры. Среду, расход, температуры и давление задают до выбора серии, потому что один типоразмер не имеет универсальной мощности для всех схем. По карточке дополнительно сверяют площадь, число пластин, присоединение и исполнение до заказа.
ГВС и отопление
В водяных системах ТТ передаёт тепло между первичным и вторичным контурами, например между котловой водой и контуром горячего водоснабжения. Для отопления смотрят температурный график и расход, а для ГВС дополнительно учитывают пиковый водоразбор и требуемую стабильность температуры.
Холодоснабжение и вентиляция
В установках охлаждения выбирают аппарат по нагрузке, температуре кипения или конденсации, расходу и допустимому давлению. Фреоновые исполнения R, RC и Q отличаются назначением присоединений и распределения хладагента; конкретный индекс сверяют с карточкой.
Гликолевые контуры
Растворы пропиленгликоля или этиленгликоля применяют там, где требуется защита от замерзания. В расчёт закладывают концентрацию и вязкость, поскольку они меняют расход и потери давления. Материал пластин и пайки проверяют совместно с составом среды.
Технологические контуры
Для технологической воды и других совместимых жидкостей подходят серии с нужным давлением и присоединением. Сначала проверяют химическую совместимость, затем выбирают площадь и число пластин по расчётному режиму.
Паяный и разборный теплообменник
Паяный теплообменник ТТ имеет компактный цельный пакет пластин и небольшое число соединений. Он подходит для стабильной среды и схемы, где важны компактность, масса и герметичный корпус. Разборная конструкция удобна, когда проект предусматривает регулярный доступ к пакету, замену уплотнений или изменение числа пластин. Выбор зависит от состава среды, режима, доступного пространства и требований к обслуживанию.
Для ТТ важно заранее проверить фильтрацию среды, допустимое давление, температурный режим и возможность промывки выбранным способом. Эти условия влияют на ресурс и фактическую работу сильнее, чем одно сравнение площади в каталоге.
Как пользоваться таблицей серий
Таблица характеристик теплообменника ТТ нужна для первичного сужения выбора. В колонке «Пластины» показан диапазон конкретных товарных моделей, а не обещание, что любое промежуточное количество доступно внутри каждой серии. Площадь приведена по тем моделям, где она заполнена в каталожных данных. Если для отдельного параметра нет подтверждённого значения типоразмера, оставлено «по запросу», чтобы не подменять расчёт предположением.
Размер Ш × В помогает оценить место под аппарат, но окончательную компоновку определяют по карточке выбранной модели. У ряда ТТ глубина и длина пакета меняются вместе с числом пластин. Поэтому две модели одной серии с одинаковой шириной могут иметь разную высоту, массу и внутренний объём. Для фреоновых вариантов дополнительно проверяют расположение и тип микроканального соединения или дистрибьютора.
Давление 30 или 45 бар выбирают по индексу в полном обозначении. Нельзя переносить предел соседней модели на другую серию: у ТТ14, ТТ20, ТТ50, ТТ95, ТТ130 и крупных типоразмеров набор исполнений различается. Испытательное давление нужно читать как отдельную характеристику конкретной модели. Температуру −50…+200 °C используют как единый рабочий диапазон каталога ТТ, после чего проверяют совместимость среды, пусковые режимы и требования оборудования.
Характеристики паяного теплообменника ТТ смотрят в связке: число пластин, площадь, габариты, масса, присоединение, давление и испытательный предел. Такая связка характеристик показывает, чем отличаются соседние модели и какая из них ближе к расчётному режиму. Для каждого паяного теплообменника ТТ характеристики в карточке относятся к конкретному обозначению, а не ко всему названию серии.
Для подбора через витрину удобно начать с серии, затем открыть несколько моделей с близкой площадью. Сравните число пластин, площадь, присоединения, массу, габариты и рабочее давление. Если различаются исполнения R, RZ, Q, RC, S, Z, DQ или EQ, сопоставьте их с назначением контура: фреон, вода, гликоль, пар или специальная схема. Буква в названии лишь помогает найти группу изделий и не заменяет расчёт.
Производство — Россия. Пластины выполнены из нержавеющей стали AISI 304. В большинстве водяных исполнений используется медная пайка, а специальный вариант с обозначением SS указывает на нержавеющий припой. Материал пайки и среду сопоставляют до выбора, особенно при работе с составами, чувствительными к меди. Для каждого аппарата остаются главными его собственные карточка, обозначение и таблица параметров.
При проектировании учитывают не только номинальный расход. Слишком малая скорость ухудшает передачу тепла и повышает риск отложений, а слишком большая скорость увеличивает потери давления. Изменение температуры на входе влияет на средний температурный напор, а изменение состава раствора влияет на теплоёмкость и вязкость. Поэтому подбор по одному каталожному числу без режима может привести к неверному размеру.
Теплообменник ТТ: быстрые ответы перед выбором
10 проверок помогают сравнить и купить паяный теплообменник ТТ: ищите серию ТТ14…ТТ250, сверяйте 30/45 бар, площадь 0,09–59,5 м², среду и присоединения. В тексте встречаются обе формы бренда: латиница TT и кириллица ТТ, а также «теплообменник ТТ паяный» и «паяные пластинчатые теплообменники ТТ».
TT14, ТТ14 и «тт 14» обозначают одну группу типоразмера только в поисковом написании; полную маркировку берут из карточки. Формы «паяный теплообменник ТТ», «паяные теплообменники ТТ», «теплообменник ТТ купить», «теплообменник ТТ цена», «пластинчатый теплообменник ТТ» и «теплообменники ТТ каталог» относятся к разделу, а не заменяют подбор по режиму.
Запрос «паяный теплообменник ТТ характеристики» закрывают таблица серий и карточка модели: параметры берут из таблицы и карточки. Витрина выше показывает 373 модели; цена и наличие обновляются каждые 10 минут. Подберём ТТ под ваш режим за 15 минут в чате. При проверке теплообменник ТТ сопоставляют с нагрузкой; теплообменник ТТ для ГВС — с расходом; теплообменник ТТ для холода — с хладагентом. Для проекта теплообменник ТТ выбирают по расчёту, а теплообменник ТТ паяный сравнивают с разборным. Такая проверка защищает выбор теплообменника ТТ от подмены серии. Теплообменник ТТ проверяют по мощности; теплообменник ТТ сверяют по площади; теплообменник ТТ считают по расходу; теплообменник ТТ подтверждают по карточке.
Серии ТТ и диапазоны характеристик
Таблица показывает состав каталога по реальным обозначениям моделей. Размеры приведены как диапазон ширины и высоты по данным товарных моделей; площадь и присоединение указаны только там, где они есть в исходных данных. Единицы измерения вынесены в заголовки, чтобы таблицу можно было цитировать без пояснений страницы.
Вопросы о теплообменниках ТТ
11 ответов закрывают основные шаги выбора ТТ: понять устройство, сравнить 3.0 и 4.5, проверить ГВС или фреон, выбрать пластины и присоединения, увидеть цену и заказать подбор. В каждом ответе первая фраза начинается с числа из каталога или условия расчёта. Ответы рассчитаны на быстрый переход от вопроса к проверяемой характеристике модели.
Что такое паяные теплообменники ТТ?
373 модели ТТ образуют ряд компактных пластинчатых аппаратов с нержавеющей сталью AISI 304 и пайкой для водяных, гликолевых и холодильных контуров.
Как прочитать маркировку ТТ14-10Н-4.5?
3 элемента читаются так: ТТ14 — типоразмер, 10Н — число пластин, 4.5: рабочее давление 45 бар. Исполнение, площадь и присоединения сверяют с карточкой.
Что означают индексы 3.0 и 4.5?
2 рабочих индекса используются в каталоге: 3.0 означает 30 бар, 4.5 — 45 бар. Испытательное давление указано отдельно и не заменяет рабочий предел.
Какой ТТ выбрать для ГВС на N кВт?
4 условия нужны для расчёта: нагрузка N кВт, расход, температуры подачи и обратки, давление. После этого подбирают площадь и число пластин, а не назначают серию по одной мощности.
Можно ли применять ТТ с фреоном?
4 исполнения встречаются в каталоге: R и RC для фреоновых схем, Q и QR для вариантов с распределением хладагента. Хладагент, фазовый режим, давление и штуцеры проверяют по модели.
Чем паяный ТТ отличается от разборного?
2 конструкции решают разные задачи: паяный ТТ компактнее и не имеет прокладочного пакета, разборный удобнее для доступа к пластинам и изменения пакета. Выбор зависит от среды и обслуживания.
Сколько пластин выбрать?
1 числа пластин недостаточно для выбора: нужны нагрузка, расходы, температуры и допустимые потери давления. Внутри серии больше пластин обычно увеличивает площадь, но итог подтверждает тепловой расчёт.
Какие присоединения есть у ТТ?
3 группы присоединений представлены в данных: резьбовые, фреоновые и комбинированные. Размер, направление потоков и назначение исполнения сверяют в карточке конкретной модели.
Где посмотреть цену и наличие?
10 минут — интервал обновления витрины цены и наличия; актуальные значения смотрят в карточках выше. В описание раздела меняющиеся суммы не выносятся.
Как заказать подбор ТТ?
15 минут — ориентир ответа в чате после получения режима: среды, расходы, температуры, давление, нагрузка и присоединения. По этим данным сравниваются серии и конкретные модели.
Какая температура и площадь у ТТ?
0,09–59,5 м² — подтверждённый диапазон площади заполненных моделей, а рабочая температура каталога составляет −50…+200 °C. Конкретные значения берут из карточки.
Остались вопросы?
Мы перезвоним вам в течение 2-х минут!
в рабочее время: ежедневно с 8:00 до 21:00
Оставить заявку
close
Оставить заявку
close
Заявка на скидку
close
