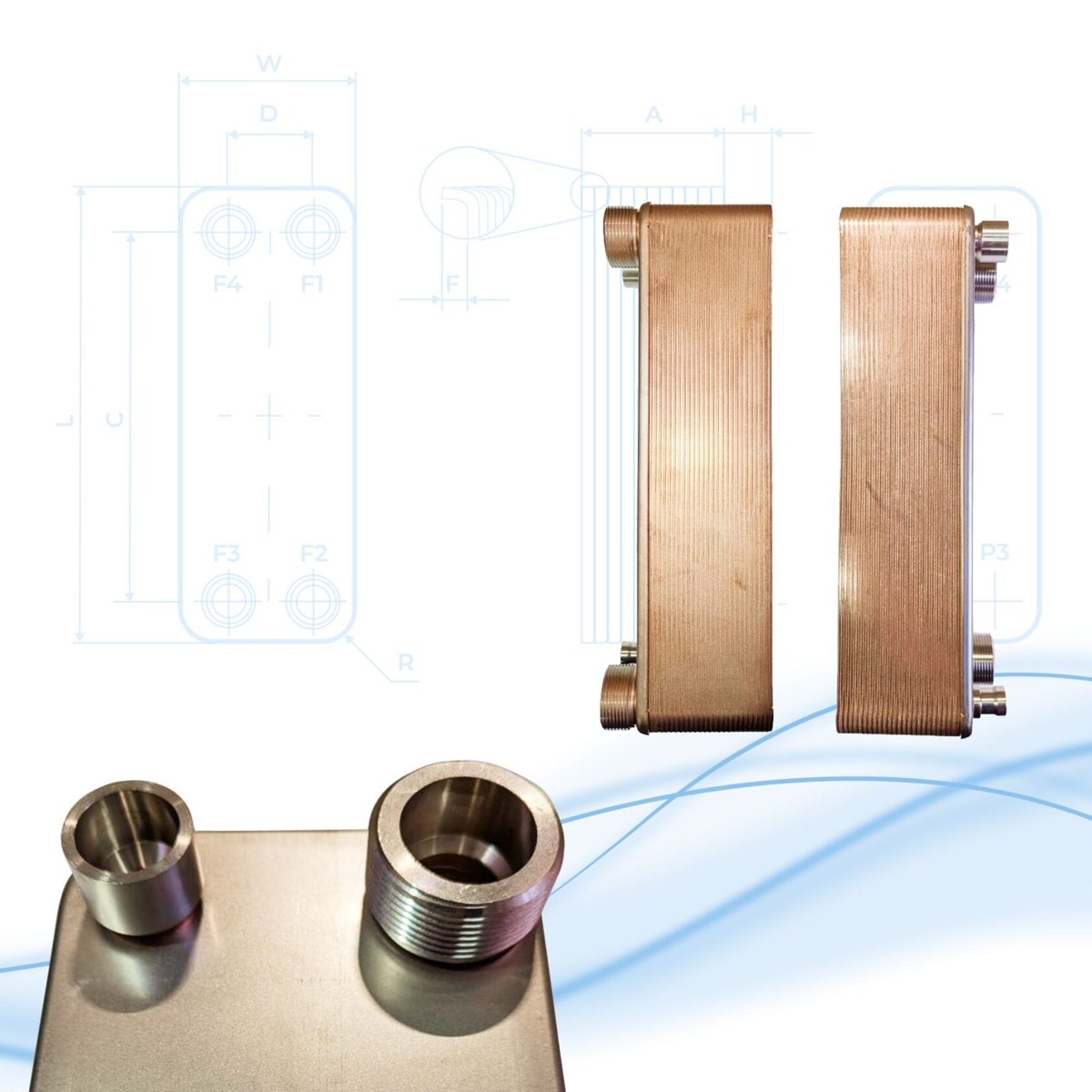

Паяный теплообменник ТТ190-100Н-3.0 с ногами

461 083 ₽

Под заказ · срок поставки назовём по запросу

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77891
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ190-100Н-3.0 с ногами — паяный пластинчатый теплообменник базового исполнения для воды и гликоля: 100 пластин, площадь 18,62 м², рабочее давление 30 бар, масса 83 кг.

Описание Характеристики

Нет в наличии. Поставка под заказ, срок назовём по запросу.

Технические характеристики ТТ190-100Н-3.0 с ногами

Модель
Модель	ТТ190-100Н-3.0 с ногами
Производство	Россия, бренд ТТ
Серия	ТТ190
Тип	паяный пластинчатый теплообменник
Исполнение	базовое, для воды и гликоля
Число пластин	100 (в серии до 240)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	110
Объём канала, л	0,39
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	универсальное присоединение: 3" наружная резьба/пайка вн. Диаметр 78.80
Межцентровое расстояние портов, мм	по вертикали 567, по горизонтали 179
Размеры и масса
Габариты Ш × В × Г, мм	307 × 695 × 275
Длина пакета пластин, мм	275
Площадь теплообмена, м²	18,62
Площадь одной пластины, м²	0,19
Масса, кг	83

Назначение и мощность

Аппарат предназначен для передачи тепла в контурах с водой и гликолем. Базовое исполнение применяют в отопительных системах и других установках, где рабочее давление не превышает 30 бар. Паяный пластинчатый теплообменник сохраняет рабочий диапазон температуры от -50 до +200 °C, поэтому подбор ведут по средам и параметрам конкретного контура. Его максимальный расход равен 110 м³/ч, объём канала — 0,39 л.

ТТ190-100Н-3.0 с ногами имеет 100 пластин и площадь 18,62 м². В серии рядом находятся ТТ190-80Н-3.0 c ногами с 80 пластинами и 14,82 м² и ТТ190-160Н-3.0 с ногами со 160 пластинами и 30,02 м². Корпус 307×695×275 мм весит 83 кг; присоединение универсальное — наружная резьба 3" или пайка, внутренний диаметр 78,80 мм.

Как читать обозначение ТТ190-100Н-3.0 с ногами

Обозначение ТТ190-100Н-3.0 с ногами читается так: ТТ190 — серия, пластина площадью 0,19 м²; 100 — число пластин; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,19 × (100 − 2) ≈ 18,62 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ190-100Н-3.0 с ногами под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 100 пластин, или предложит соседний типоразмер серии ТТ190.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ190

В базовом исполнении на 30 бар серия ТТ190 есть в каталоге на 80, 100, 160, 186, 190 пластин (пакет до 240).

На ступень меньше: ТТ190-80Н-3.0 c ногами, 80 пл., 14,82 м²
На ступень больше: ТТ190-160Н-3.0 с ногами, 160 пл., 30,02 м²

Вопросы о ТТ190-100Н-3.0 с ногами

Какую мощность передаёт ТТ190-100Н-3.0 с ногами?

Мощность зависит от сред и температур. Площадь теплообмена 18,62 м², 100 пластин; точное значение даст расчёт под ваш режим.

Что значит 3.0 в обозначении ТТ190-100Н-3.0 с ногами?

Это индекс рабочего давления: ТТ190-100Н-3.0 с ногами рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ190-100Н-3.0 с ногами?

Присоединение универсальное: 3" наружная резьба/пайка вн. Диаметр 78.80. Межцентровые расстояния портов: 567 мм по вертикали и 179 мм по горизонтали.

Чем ТТ190-100Н-3.0 с ногами отличается от ТТ190-160Н-3.0 с ногами?

Числом пластин и площадью: у ТТ190-100Н-3.0 с ногами 100 пластин и 18,62 м², у ТТ190-160Н-3.0 с ногами — 160 пластин и 30,02 м² (на 61 % больше). Пластина у них одна и та же, длина пакета у ТТ190-160Н-3.0 с ногами больше.
