Паяный теплообменник ТТ36-20Н-3.0

22 275 ₽

В наличии 17 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78021
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ36-20Н-3.0 — паяный пластинчатый теплообменник для ГВС и отопления: 59 кВт в режиме ГВС, 36 кВт в режиме отопления, 20 пластин, площадь 0,65 м².

Описание Характеристики

В наличии на складе: 17 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ36-20Н-3.0

Модель
Модель	ТТ36-20Н-3.0
Производство	Россия, бренд ТТ
Серия	ТТ36
Тип	паяный пластинчатый теплообменник
Исполнение	базовое, для воды и гликоля
Число пластин	20 (в серии до 60)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	4,5
Объём канала, л	0,06
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	3/4" Male thread

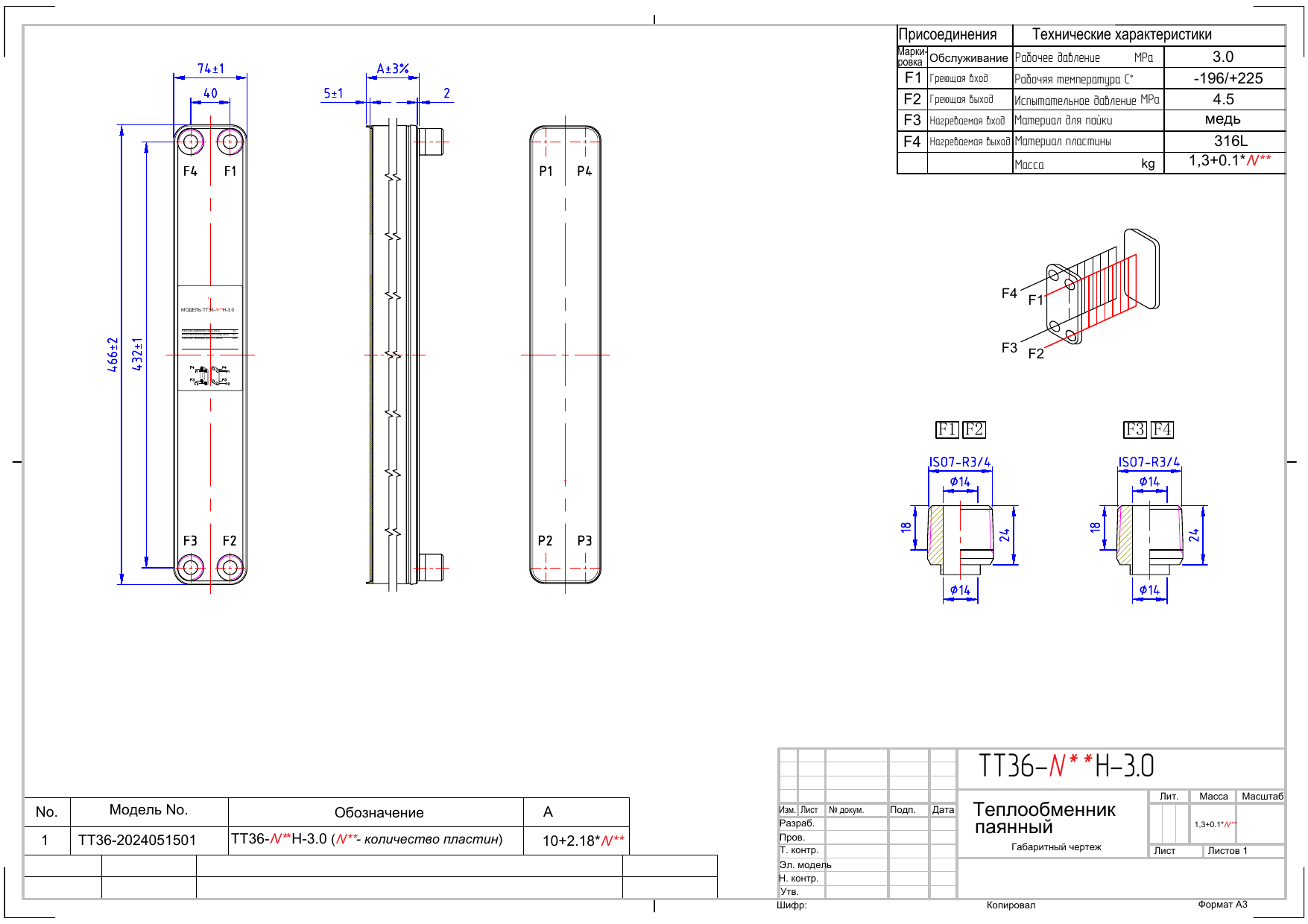

Межцентровое расстояние портов, мм	по вертикали 432, по горизонтали 40
Размеры и масса
Габариты Ш × В × Г, мм	74 × 466 × 53,6
Длина пакета пластин, мм	53,6
Площадь теплообмена, м²	0,65
Площадь одной пластины, м²	0,036
Масса, кг	3,3
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 59
Отопление 90→70 / 60→80 °C, кВт	до 36

Назначение и мощность

ТТ36-20Н-3.0 используют в ГВС и отоплении частного дома или коттеджа, для подогрева бассейна и малой котельной. Мощность при режиме ГВС 70/40 → 5/60 °C составляет 59 кВт, а при режиме отопления 90/70 → 60/80 °C — 36 кВт. Базовое исполнение для воды и гликоля закрывает типовую передачу тепла между двумя жидкостными контурами.

Модель занимает промежуточную позицию между ТТ36-10Н-3.0 с 10 пластинами и площадью 0,29 м² и ТТ36-30Н-3.0 с 30 пластинами и 1,01 м². Габариты 74×466×53,6 мм, масса 3,3 кг. Наружная резьба 3/4" задаёт вариант обвязки; монтажу также соответствуют межцентры 432 мм по вертикали и 40 мм по горизонтали. Рабочее давление составляет 30 бар, а максимальный расход — 4,5 м³/ч.

Как читать обозначение ТТ36-20Н-3.0

Обозначение ТТ36-20Н-3.0 читается так: ТТ36 — серия, пластина площадью 0,036 м²; 20 — число пластин; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,036 × (20 − 2) ≈ 0,65 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ36-20Н-3.0 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 20 пластин, или предложит соседний типоразмер серии ТТ36.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ36

В базовом исполнении на 30 бар серия ТТ36 есть в каталоге на 10, 20, 30, 40, 50, 60 пластин (пакет до 60).

На ступень меньше: ТТ36-10Н-3.0, 10 пл., 0,29 м²
На ступень больше: ТТ36-30Н-3.0, 30 пл., 1,01 м²

Вопросы о ТТ36-20Н-3.0

Какую мощность передаёт ТТ36-20Н-3.0?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 59 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 36 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 3.0 в обозначении ТТ36-20Н-3.0?

Это индекс рабочего давления: ТТ36-20Н-3.0 рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ36-20Н-3.0?

Присоединение: 3/4" Male thread. Межцентровые расстояния портов: 432 мм по вертикали и 40 мм по горизонтали.

Чем ТТ36-20Н-3.0 отличается от ТТ36-30Н-3.0?

Числом пластин и площадью: у ТТ36-20Н-3.0 20 пластин и 0,65 м², у ТТ36-30Н-3.0 — 30 пластин и 1,01 м² (на 55 % больше). Пластина у них одна и та же, длина пакета у ТТ36-30Н-3.0 больше.
