KTR

Q: Какие модели KTR представлены на этой странице?

В каталоге KTR серии PHE доступны 11 типоразмеров: PHE100-20, PHE100-40, PHE200-20, PHE200-40, PHE200-60, PHE300-40, PHE300-50, PHE300-60, PHE300-80, PHE500-40, PHE500-60. Ссылки на страницы моделей — в блоках «Модели и характеристики» и «Карточки типоразмеров».

Q: Чем паяный теплообменник отличается от разборного пластинчатого?

Паяный теплообменник (BHE) — нера́зборный аппарат: пластины соединены пайкой (медь или никель). Он компактнее и часто дешевле в монтаже, но не разбирается для механической очистки — обслуживание выполняют промывкой. Разборные теплообменники удобнее по сервису и масштабированию, но крупнее и тяжелее.

Q: Какая схема подключения предпочтительнее — противоток или прямоток?

Для большинства задач эффективнее противоток — он обеспечивает больший температурный напор и КПД. Конкретная схема зависит от режимов, допустимых Δp и требований по оборудованию — уточните это при расчёте.

(11 товаров)

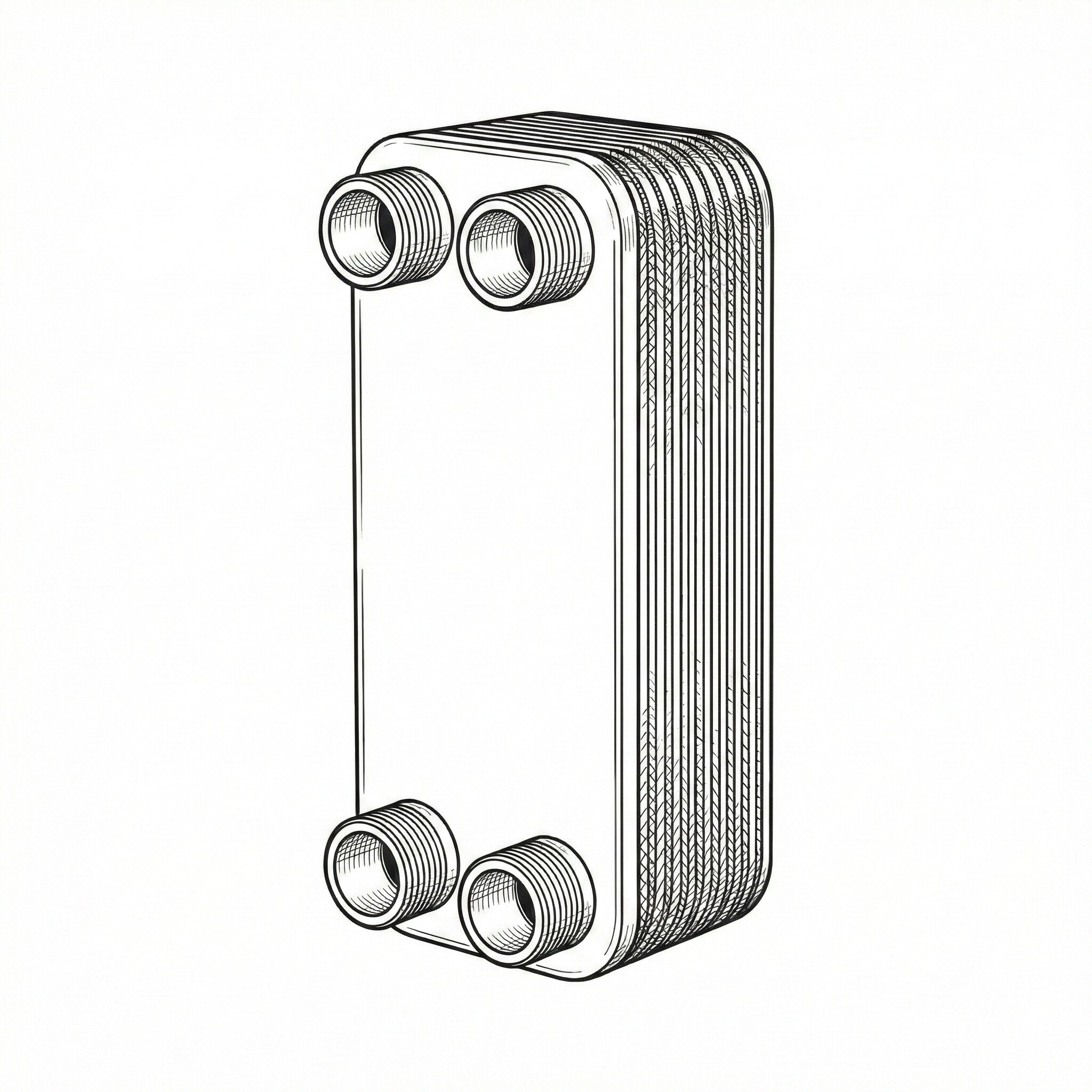

Паяные теплообменники KTR серии PHE: каталог и подбор

Каталог паяных пластинчатых теплообменников KTR серии PHE: 11 типоразмеров с присоединениями от 3/4″ до 1 1/2″, рабочим давлением до 30 бар и температурой эксплуатации до 200 °C.

Что есть на странице:
• список моделей KTR серии PHE (11 типоразмеров) со ссылками на карточки изделий
• фильтр по присоединениям и быстрый поиск по каталогу
• быстрый запрос (автозаполнение комментария) и сравнение двух моделей
• форма расчёта инженером (CRM) — ниже по странице

Моделей в серии PHE

Рабочее давление

до 30 бар

Температуры

до 200 °C

Присоединения

3/4″–1 1/2″

Важно: итоговый подбор типоразмера и числа пластин выполняется расчётом по вашим режимам. Если есть ограничения по давлению, материалу пайки или габаритам — укажите это в комментарии формы.

Получить коммерческое предложение Отправить режим на расчёт 8 (804) 333-71-04

Можно сразу отправить режим на teplo@sn22.ru. Подберём KTR или аналог по мощности, Δp, присоединениям и материалам пайки.

Паяные теплообменники KTR: что входит в раздел

В линейке KTR PHE представлены компактные теплообменники с присоединениями 3/4″ и увеличенные корпуса с резьбой до 1 1/2″. Это удобное решение для ГВС, отопления, чиллеров и технологических контуров.

В каталоге собраны исполнения с рабочим давлением до 30 бар и температурой эксплуатации до 200 °C. Диапазон пластин — от 20 до 80, что позволяет подобрать аппарат под требуемый тепловой поток.

Для точного подбора паяного теплообменника важно согласовать: рабочие среды, температуры вход/выход, расход или тепловую нагрузку, допустимые потери давления и требования к материалу пайки.

Когда KTR PHE подходит особенно хорошо
• отопление и ГВС (ИТП, бойлеры, тепловые пункты)
• тепловые насосы, чиллеры, системы охлаждения оборудования
• технологические контуры с водой, гликолем или маслами
• проекты с ограничением по месту установки и весу аппарата

Если не все параметры известны — опишите задачу в форме расчёта: инженер уточнит данные и подберёт подходящий теплобменник KTR либо предложит аналог.

Преимущества серии KTR PHE

Почему паяные теплообменники выбирают для HVAC и технологий
• компактность и высокая удельная мощность
• диапазон рабочих давлений до 30 бар
• разные типы присоединений: G-резьба 3/4″–1 1/2″
• выбор материала пайки (медь либо никель под задачу)

Чек-лист для быстрого подбора

Среда: вода/гликоль, масла, хладагенты и т.п.
Температуры: вход/выход по обоим контурам.
Расход: м³/ч либо требуемая тепловая мощность.
Ограничения: Δp, габариты, тип присоединений.
Условия: режим работы, требования к пайке и обслуживанию.

Сформировать запрос Смотреть модели

Модели KTR серии PHE: характеристики и подбор

Ниже — список моделей и таблица с ключевыми характеристиками. Для расчёта по режимам используйте форму ниже: инженер уточнит число пластин, Δp и материалы пайки.

Список моделей:

Поиск (модель, присоединение, ключевое слово)

Присоединение

Применение

Примечание: таблица даёт ориентиры по присоединениям, давлению и температуре. Конфигурацию пластин, Δp и материал пайки подтверждает инженерный расчёт.

Сводная таблица моделей (развёрнуто)

Если каких-то данных нет — поле отмечено как «—». Для точного подбора обязательно учитывайте режимы и ограничения по проекту.

Карточки моделей KTR серии PHE

Выберите модель, чтобы посмотреть основные параметры и быстро отправить запрос на расчёт.

Быстрый запрос на подбор KTR

Укажите задачу и исходные данные — блок сформирует текст для инженера и подскажет типоразмеры KTR PHE по выбранным присоединениям. Итоговый подбор выполняется расчётом.

Задача

Рабочая среда

Желаемое присоединение

Нагрузка (если известна), кВт

Действия

Отправить режим инженеру

Сферы применения паяных теплообменников KTR

Выберите сферу — добавим её в комментарий формы и прокрутим страницу к расчёту. Так инженеру проще предложить подходящую модель серии PHE.

Сравнение моделей KTR

Выберите две модели — сравнение поможет сопоставить присоединения, давление и количество пластин. Итоговый выбор подтверждается расчётом.

Модель A

Модель B

Параметр	Модель A	Модель B
Страница модели	—	—
Габарит (Ш×В)	—	—
Присоединения	—	—
Раб. давление	—	—
Температуры	—	—
Материалы	—	—
Применение	—	—

Отправить параметры для расчёта Вернуться к списку моделей

Заполните форму для расчёта теплообменника KTR

Не знаете всех параметров? Опишите задачу своими словами — инженер подберёт подходящий паяный теплообменник KTR, предложит типоразмер и подготовит коммерческое предложение.

Звоните по бесплатному для РФ номеру 8 (804) 333-71-04

Отправляйте заявки на teplo@sn22.ru

Можно заполнить форму ниже или приложить опросный лист/техзадание. Важно указать: температуры, расходы, тип среды, нагрузку (если известна) и ограничения по давлению/габаритам.

Расчет теплообменника
или
быстрая консультация

Контактные данные:

Выберите типовую схему:

Температура греющей среды: Температура греющей среды:

Температура нагреваемой среды: Температура нагреваемой среды:

Схема температур и расхода в форме расчёта теплообменника

Расход нагреваемой среды:

Мощность (тепловая нагрузка):

Комментарий заказчика:

Контактные данные:

Выберите типовую схему:

Температура греющей среды (вход): Температура греющей среды (выход): Температура нагреваемой среды (вход): Температура нагреваемой среды (выход):

Расход нагреваемой среды:

Мощность (тепловая нагрузка):

Комментарий заказчика:

Нажимая кнопку, Вы принимаете Положение и даёте Согласие на обработку персональных данных.

Контактные данные:

Нажимая кнопку, Вы принимаете Положение и даёте Согласие на обработку персональных данных.

Сравнение задач для паяных теплообменников KTR

Направление	Где используется	Тип среды	Особенности подбора	Что указать в заявке
Отопление и ГВС	ИТП, котельные, тепловые пункты, бойлеры	Вода / вода-гликоль	Подбор по температурному графику, контроль Δp и загрязнения	Температуры вход/выход, расход/кВт, качество воды, ограничения по Δp и габаритам
Чиллеры и тепловые насосы	Холодильные машины, ТН, фанкойлы, HVAC	Вода/гликоль, хладагенты	Учёт вязкости гликоля, режимов оттаивания, допустимых потерь давления	Концентрация гликоля, температуры, расход, рабочие давления, требования к пайке
Технологические процессы	Контуры охлаждения/нагрева, рекуперация, теплообменные модули	Вода/гликоль/масла/техжидкости	Непрерывные режимы, загрязнение, материалы, возможность промывки	Состав среды, температуры, расход/мощность, ограничения по Δp, режим работы
Пищевка/фарма	Технологические линии, санитарные контуры	Вода/растворы/техжидкости	Требования к санитарной арматуре, материалам и обслуживанию	Среда, требования к подключению, режим CIP, температуры и расход

Если режим нестандартный — проще всего отправить данные (схему, спецификацию, опросный лист) через форму выше или на teplo@sn22.ru.

FAQ по паяным теплообменникам KTR

Собрали ответы на популярные вопросы. Если задача нестандартная — отправьте режим на расчёт, инженер подскажет детали.

Какие модели KTR представлены на этой странице?

В каталоге KTR серии PHE доступны 11 типоразмеров: PHE100-20, PHE100-40, PHE200-20, PHE200-40, PHE200-60, PHE300-40, PHE300-50, PHE300-60, PHE300-80, PHE500-40, PHE500-60. Ссылки на страницы моделей — в блоках «Модели и характеристики» и «Карточки типоразмеров».

Чем паяный теплообменник отличается от разборного пластинчатого?

Паяный теплообменник (BHE) — нера́зборный аппарат: пластины соединены пайкой (медь или никель). Он компактнее и часто дешевле в монтаже, но не разбирается для механической очистки — обслуживание выполняют промывкой. Разборные теплообменники удобнее по сервису и масштабированию, но крупнее и тяжелее.

Как выбрать материал пайки: медь или никель?

Выбор зависит от среды и требований по коррозионной стойкости. Медь подходит для воды и большинства HVAC-задач. Никель стоит рассматривать для агрессивных сред, фреонов, масел или требований по санитарии. Укажите состав среды в заявке — инженер подтвердит выбор.

Какие данные нужны для расчёта теплообменника KTR?

Для корректного расчёта нужны:
• рабочие среды и их свойства (концентрация гликоля, марка масла и т.п.)
• температуры вход/выход по обоим контурам
• расходы (м³/ч) или тепловая нагрузка (кВт)
• допустимое Δp и рабочие давления
• ограничения по габаритам/монтажу и типу присоединений

Можно ли использовать KTR PHE в системах отопления и ГВС?

Да, серия PHE подходит для ИТП, бойлеров и ГВС. Важно подобрать типоразмер по температурам и расходам, предусмотреть фильтрацию и контролировать потери давления.

Подойдут ли теплообменники KTR для гликолевых контуров и тепловых насосов?

Паяные теплообменники KTR часто используют в тепловых насосах, чиллерах и гликолевых контурах. В заявке укажите концентрацию гликоля, температуру замерзания, вязкость и рабочие режимы — это влияет на теплопередачу и Δp.

Какой диапазон присоединений у серии PHE?

В каталоге представлены резьбовые присоединения G 3/4″, 1″, 1 1/4″ и 1 1/2″, а также комбинированные схемы A1/A2 и B1/B2 с разными диаметрами. Это позволяет подобрать аппарат под требуемый расход и схему подключения.

Какая схема подключения предпочтительнее — противоток или прямоток?

Для большинства задач эффективнее противоток — он обеспечивает больший температурный напор и КПД. Конкретная схема зависит от режимов, допустимых Δp и требований по оборудованию — уточните это при расчёте.

Как обслуживать паяный теплообменник, если он неразборный?

Рекомендуемая профилактика:
• фильтрация и контроль загрязнения по Δp
• регулярная промывка (CIP) при падении мощности
• корректная обвязка: воздухоотвод, контроль расхода, байпас (по задаче)
• проверка состояния среды и реагентов для промывки

Как быстро получить коммерческое предложение по KTR?

Быстрее всего отправить режим через форму на странице, написать на teplo@sn22.ru или позвонить 8 (804) 333-71-04. Если нужной модели нет в наличии — предложим аналог по режимам и присоединениям.

Каталог моделей KTR в SN22

Ниже на странице размещены ссылки на модели KTR и доступные варианты поставки. Если нужной позиции нет — отправьте режим на расчёт через форму выше: предложим аналог или альтернативу.
