Пластинчатые паяные теплообменники
(1264 товара)
Каталог → Паяные теплообменники

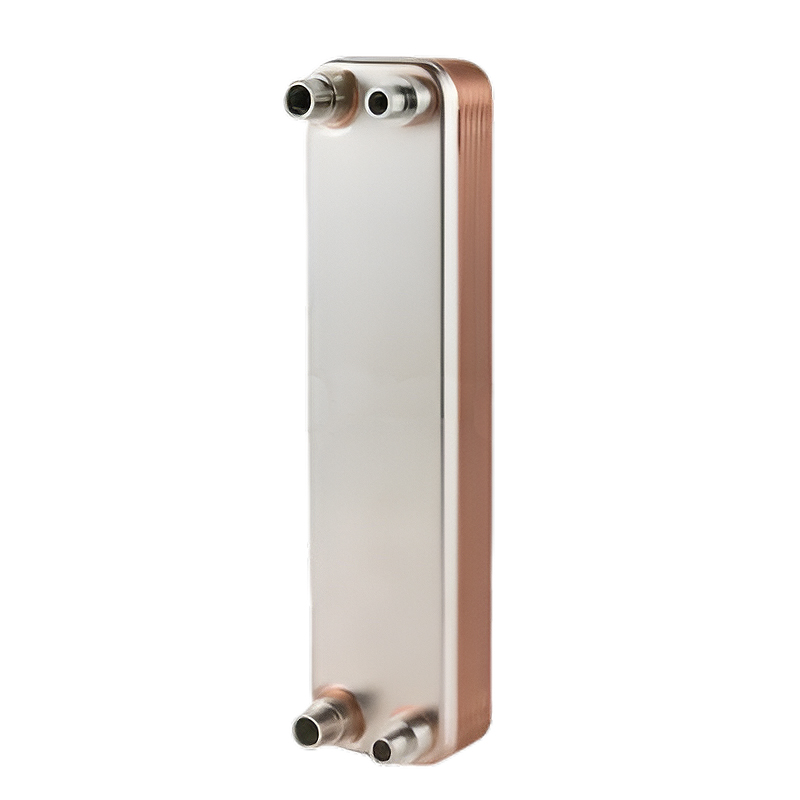

Паяные пластинчатые теплообменники — компактные аппараты без прокладок: пластины AISI 316L соединены пайкой медью или никелем. Ниже — устройство, сравнение с разборными, серии и производители, подбор по режимам и правила эксплуатации.
0бар
макс. давление
0°C
макс. температура
0Вт/(м²·К)
коэф. теплопередачи
0мин
расчёт под ваш режим
Области применения паяных теплообменников
Что такое паяный пластинчатый теплообменник
Паяный пластинчатый теплообменник (англ. Brazed Plate Heat Exchanger, BPHE) — аппарат из гофрированных пластин нержавеющей стали AISI 316L, соединённых пайкой медью или никелем. Отсутствие прокладок и стяжных болтов делает конструкцию полностью герметичной: рабочие давления до 45–50 бар, температуры до 200 °C. Подробнее о конструкции разборных моделей — в разделе пластинчатые теплообменники.
Конструкция: 6 ключевых элементов
- Пластины AISI 316L — теплообменная поверхность с гофрированным профилем
- Пайка медью или никелем — герметичное соединение без прокладок
- Два контура — горячий и холодный в противотоке
- Штуцеры Ду15–Ду100 — подключение к трубопроводам
- Торцевые плиты — несущие корпусные элементы
- Гофрированный профиль — U = 3000–6000 Вт/(м²·К)
Гофрированный профиль создаёт турбулентность даже при малых расходах. U = 3000–6000 Вт/(м²·К) — в 3–5 раз выше кожухотрубных.
Когда паяный лучше разборного
Паяный выбирают, когда:
- Хладагенты R410A, R32, R134a, R407C — паяный герметичен, разборный не держит высокое давление фреонов.
- Давление до 45–50 бар — нет прокладок, нет риска выдавливания.
- Компактный монтаж — занимает вдвое меньше места, идеален для ИТП.
- Чистые среды (вода, гликоль, хладагент) — не нужна регулярная разборка.
- ГВС, отопление, холодоснабжение — стандартные режимы для паяных.
Разборный предпочтительнее, если:
- Загрязнённые среды — нужна механическая чистка пластин.
- Гибкость площади — добавление/удаление пластин под изменение нагрузки.
- Агрессивные среды без никелевой пайки — проще заменить прокладки и пластины.
- Регламентированная ревизия — пищевое производство по нормам ХАССП.
Принцип работы
Теплоносители движутся в противотоке по чередующимся каналам. Гофрированный профиль создаёт турбулентность, обеспечивая высокую интенсивность теплообмена. Площадь считают по LMTD, гидравлику — по скорости в каналах.
80 °C →→ 55 °C
55 °C ←← 5 °C
80 °C →→ 55 °C
Противоточная схема: горячий контур →, холодный контур ←. Максимальный перепад ΔT на каждом участке обеспечивает наивысший КПД.
Онлайн-калькулятор подбора паяного теплообменника
Введите параметры режима — получите оценку площади и рекомендацию по серии паяного аппарата. Расчёт по методу LMTD.
Серии и производители — чем отличаются
| Производитель / Серия | Страна | Применение | Пайка | P, бар | T, °C | Особенности |
|---|---|---|---|---|---|---|
| Danfoss B3/XB04–XB10 | Дания | Локальные ИТП, малые холодильные машины | Cu (B3) / Ni (B4) | 30 | 200 | Fishbone-пластины AISI 304L; B4 — для агрессивных сред |
| Danfoss XB20–XB60 | Дания | ГВС, HVAC, промышленные контуры охлаждения | Cu / Ni | 30 | 200 | Широкий модельный ряд, хорошая доступность ЗИП |
| Danfoss XB70 | Дания | Крупные ИТП, промышленность | Cu / Ni | 30 | 200 | Высокопроизводительная серия, большой расход |
| SWEP E5T | Швеция | Котлы, ГВС | Cu | 30 | 200 | Двустенное DW — защита питьевой воды от загрязнений |
| SWEP AB50 | Швеция | Теплоснабжение, тепловые насосы | Cu | 30 | 200 | Оптимизирован для централизованного теплоснабжения |
| Kelvion GBH | Германия | Чиллеры, тепловые насосы, хладагенты | Cu | 45 | 200 | Оптимизирован под R410A и R32; высокое давление |
| Kelvion GBS/GG/GNS | Германия | ГВС, вязкие среды | Cu | 30 | 200 | Стандартные и ширококанальные серии |
| Машимпэкс NP22 | Россия | Аммиак, пищевая пром. | Ni | 16 | 195 | AISI 316, никелевая пайка; российская сборка |
| KAORI K050 | Тайвань | Холодоснабжение | Cu | 45 | 200 | Высокое рабочее давление; конкурент Kelvion GBH по цене |
| KAORI R096 | Тайвань | R32 / R410A, тепловые насосы | Cu | 45 | 200 | +10 % коэффициент теплопередачи vs K-серия |
| Alfa Laval DOC60 | Швеция | Охлаждение масла, вакуумные системы | Cu | 25 | 200 | Специализирован для масляных контуров |
| HYDAC HEX S722 | Германия | Гидравлика, машиностроение | Cu | 30 | 200 | Совместим с гидравлическими маслами |
| FUNKE GPL 5 | Германия | Пищевая пром., HVAC | Cu / Ni | 30 | 200 | Никелевое исполнение для пищевой пром. |
| Zilmet ZB190 | Италия | Настенные котлы, ГВС | Cu | 10 | 110 | Компактная серия для бытовых котлов |
| ONDA S09–S222D | Италия | Холодоснабжение, кондиционирование | Cu | 30 | 200 | S202D/S222D — диагональные каналы |

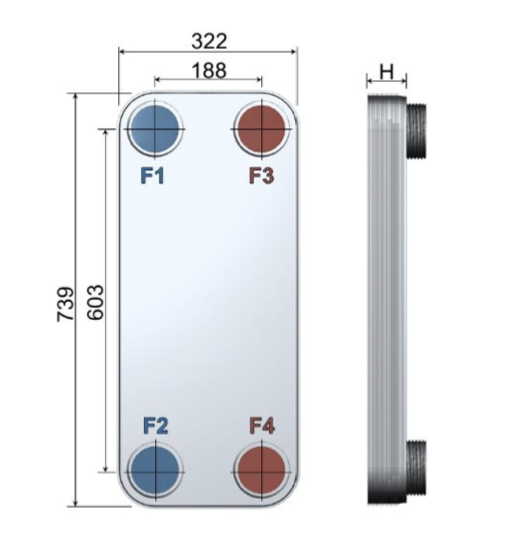

| СНВЛ.028 | Россия | Криогеника, низкие T | Cu / Ni | 45 | 200 | −196…+200 °C; каналы H/M/L |
| СНВЛ.220 | Россия | Криогеника крупная | Cu / Ni | 30 | 200 | −196…+200 °C; до 270 пластин |
| СНВЛ.700 | Россия | Криогеника спец. | Cu / Ni | 45 | 200 | −196…+200 °C; 30/45 бар |
Подсказка: никелевая пайка нужна при работе с аммиаком, агрессивными средами или при запрете меди по санитарным нормам. Криогеника (до −196 °C) — только российские серии СНВЛ (ХС-Наука).
Классификация паяных теплообменников
По типу пайки
Cu
Медная пайка
Стандартный вариант для большинства применений. Медь обеспечивает отличную смачиваемость пластин и прочность шва.
- Среды: вода, гликоль, хладагенты R-серии, масло, гидравлические жидкости
- Несовместима: аммиак (NH₃), хлориды > 200 мг/л
- Марки: Danfoss B3/XB (Дания), SWEP (Швеция), KAORI (Тайвань), Kelvion GBH (Германия), ONDA (Италия), Zilmet (Италия), HYDAC (Германия)
Ni
Никелевая пайка
Обязательна при контакте с агрессивными средами. Никель химически нейтрален к аммиаку и хлоридам.
- Среды: аммиак NH₃, хлориды > 200 мг/л, пищевая промышленность
- Марки: Danfoss B4 (Дания), FUNKE Ni (Германия), Машимпэкс NP22 (Россия), СНВЛ никелевое исп. (Россия)
- Обозначение: «B4» у Danfoss, суффикс «-N» или «Ni» у других
По диапазону давления
| Диапазон | Серии | Применения |
|---|---|---|
| До 16 бар | Машимпэкс NP22 (Россия), Zilmet ZB190 (Италия) | Настенные котлы, аммиачные системы с низким давлением |
| До 30 бар | Danfoss XB/B3 (Дания), SWEP E5T/AB50 (Швеция), FUNKE GPL (Германия), HYDAC HEX (Германия), ONDA (Италия), СНВЛ.220 (Россия) | ГВС, ИТП, HVAC, гидравлические системы |
| До 45 бар | Kelvion GBH (Германия), KAORI K050/R096 (Тайвань), СНВЛ.028 (Россия), СНВЛ.700 (Россия) | Хладагенты R410A/R32, тепловые насосы, криогеника |
По области применения
| Применение | Серии | Ключевые требования |
|---|---|---|
| ГВС / ИТП | Danfoss XB37/XB51, SWEP E5T (DW), Kelvion GBS | Питьевая вода: SWEP DW или Ni. Стандарт: Cu, фильтрация |
| Хладагенты R410A/R32 | Kelvion GBH, KAORI K050/R096 | Давление до 45 бар; медная пайка допустима |
| Аммиак (NH₃) | Машимпэкс NP22, СНВЛ (Ni) | Никелевая пайка — медь несовместима |
| Гидравлика / масла | HYDAC HEX S722, Alfa Laval DOC60 | Совместимость с маслами по допуску производителя |
| Криогеника (−196 °C) | СНВЛ.028, СНВЛ.220, СНВЛ.700 | Единственные серии с паспортным допуском до −196 °C |
| Пищевая пром. | FUNKE GPL (Ni), Машимпэкс NP22, Danfoss B4 | Никелевая пайка, документация ИЛ ГОСТ |
Материалы и типовые пары «среда — среда»
| Пара сред | Материал | Комментарии |
|---|---|---|
| вода ↔ вода / гликоль | AISI 316L / Cu | Стандартное ГВС, ИТП. При хлоридах > 200 мг/л — Ni |
| хладагент ↔ вода | AISI 316L / Cu | R410A, R32, R134a, R407C, CO₂. До 45 бар (GBH) |
| аммиак ↔ вода | AISI 316L / Ni | Медь несовместима с аммиаком — обязательно никель |
| пищевые среды | AISI 316L / Ni | Документы по пищевой безопасности |
| этилен-/пропиленгликоль | AISI 316L / Cu | Концентрация до 50 %, стандартные паяные |
Подберём паяный теплообменник под ваш режим
Расчёт по вашим данным: среды, температуры, расход, давление. Ответ за 15–60 минут.
ООО «АТУ» · Работаем по РФ и ЕАЭС
Типовые ошибки и как их избежать
Медная пайка с аммиаком
Никелевая пайка обязательна — медь с NH₃ несовместима
Хлориды > 200 мг/л
Ni-пайка или спецсталь, контроль водоподготовки
Загрязнённый теплоноситель
Фильтры/грязевики на вводе, регулярная промывка
Превышение давления
Предохранительный клапан, проверять Ру модели
Механическая чистка
Только хим. промывка — мех. чистка деформирует пластины
Заморозка теплоносителя
Гликолевый антифриз или дренирование при остановке
Неверный хладагент
Проверить совместимость по давлению и допускам марки
Нет запаса по мощности
10–15 % запас по Q для пиковых нагрузок
Эксплуатация и промывка
Химическая промывка
- Только химическая — механическая недопустима (деформирует пластины).
- Кислотные или щелочные растворы, совместимые со сталью 316L.
- Промывка в обратном направлении; контроль pH и температуры.
- Подробнее об аппаратах для промывки.
Периодичность
- По состоянию: рост ΔP, снижение T на выходе.
- При качественном теплоносителе — 1–2 раза в год.
Как продлить ресурс
- Фильтры тонкой очистки (≥ 0.5 мм) на обоих вводах.
- Контроль жёсткости воды и pH (7–9.5).
- Исключить гидроудары — гасители или плавное открытие арматуры.
- Зимняя остановка — слить теплоноситель или использовать антифриз.
- При износе прокладок разборных ТО — рассмотреть переход на паяный.
Кейсы применения
0бар
Чиллер: R410A ↔ вода
Kelvion GBH (Германия), тепловой насос «воздух-вода». КПД +12 % против кожухотрубного испарителя.
0%
Пищевой цех: пропиленгликоль
FUNKE GPL (Германия), никелевая пайка, документация ИЛ ГОСТ для пищевого производства.
0кВт
ИТП бизнес-центра
ONDA S202D (Италия), 2 аппарата параллельно. Пиковая нагрузка 1.2 МВт; экономия места в ТП — 40 %.
Подберём пластины и уплотнения под ваш теплообменник
Оригинальные и аналоговые пластины, прокладки NBR/EPDM/Viton/PTFE — под любую серию. Наличие на складе, доставка по РФ.
ООО «АТУ» • Работаем по РФ и ЕАЭС
Каталог пластинчатых теплообменников
На стоимость пластинчатого теплообменника влияет множество факторов: рабочие среды, материал и количество пластин, материал рам, рабочее давление и температура. Наши специалисты помогут определится, какой именно вариант больше подходит для Вашего объекта, учитывая технические характеристики и пожелания. Итоговая цена определяется после расчета теплообменника нашими инженерами
Машимпэкс
Funke
Sondex
Alfa Laval
KAORI
ONDA
Danfoss
SWEP (РоСвеп)
HYDAC
Zilmet
ASA Hydraulik
EKO AIR
HISAKA
Ридан
Brazepak
Stokvis
WTK
BOWA
Forwon
Doucette
Secespol
ЭксЭко
СНЛВ

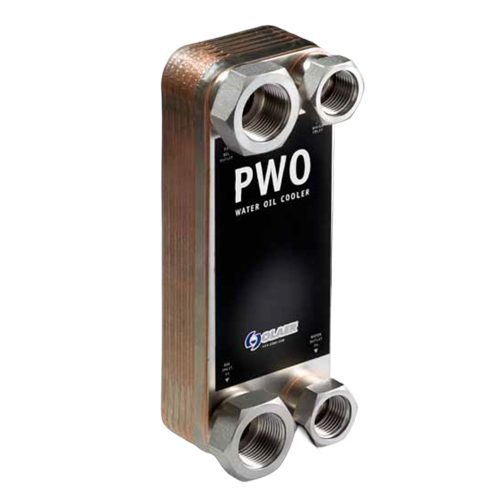

PWO

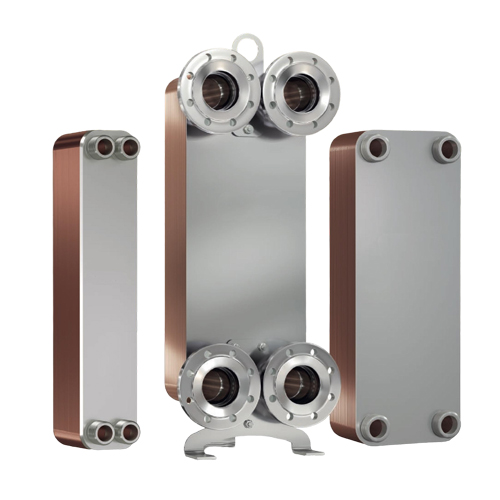

Brazed PHE

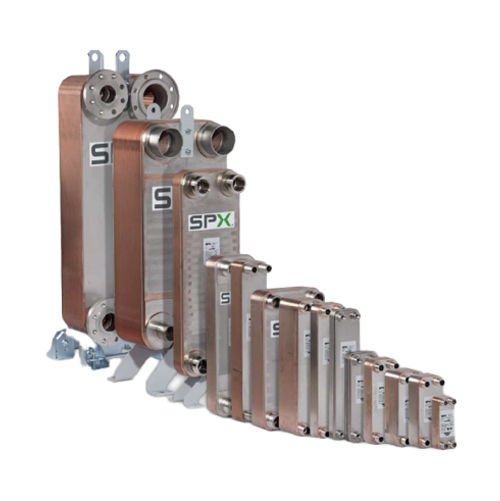

ParaBrazed

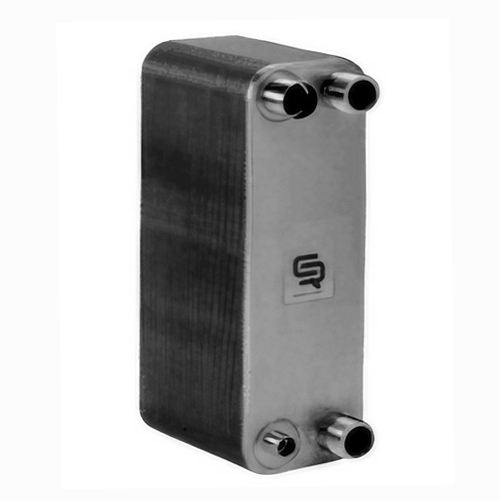

BAODE

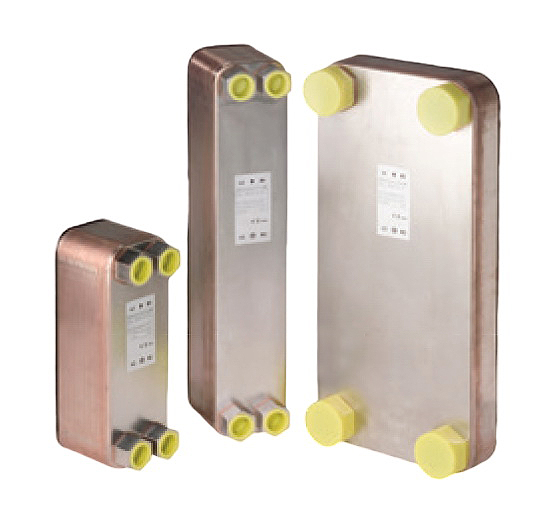

KTR
ZL

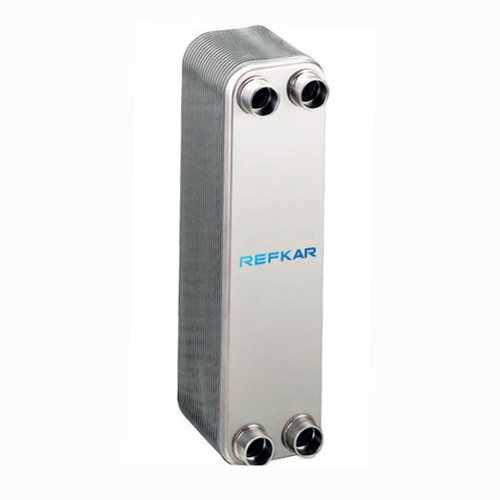

Refkar

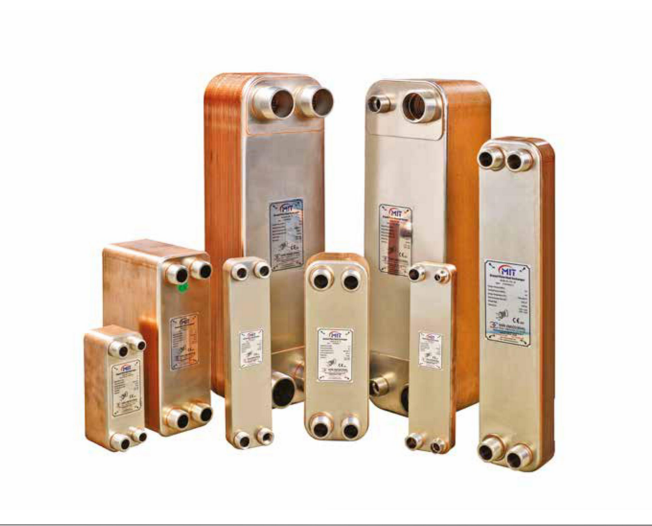

MIT
Наименование
Тип
Цена
для гвс (горячее водоснабжение)
Цена 16950 руб.
Остались вопросы?
Мы перезвоним вам в течение 2-х минут!
в рабочее время: ежедневно с 8:00 до 21:00
Оставить заявку
close
Оставить заявку
close
Заявка на скидку
close
