Теплообменник паяный

Q: Когда выбирать никелевую пайку вместо медной?

При аммиаке, щёлочах и ряде органических сред, а также при повышенных температурах — для коррозионной стойкости.

Q: Как понять, что мощности хватит?

Сверяем расчёт Q=m×c×ΔT, ΔTlm и допустимую Δp. Рекомендуется запас площади 10–15% под загрязнение.

Q: Можно ли ставить BPHE на пар?

Для насыщенного пара чаще берут разборные ПТО; применение BPHE согласуется индивидуально по материалам и параметрам.

Q: Какая фильтрация обязательна?

Грязевик/фильтр ≤ 0,5–1,0 мм на входах. Для грязной воды — магнито-механические ловушки, продувка.

Q: Нужна ли защита от замерзания в ТН/чиллере?

Обязательно: датчики потока, антифриз, контроль перегрева/переохлаждения, антифризные алгоритмы.

Паяный пластинчатый теплообменник — компактное, герметичное и энергоэффективное решение для отопления, ГВС, вентиляции, чиллеров и тепловых насосов. Ниже — принцип, выбор материалов (медь/никель), расчёты и готовые чек-листы.

Нужен паяный теплообменник «в размер»?

Подберём под ваши расходы, ΔT и давление за 30 минут. Расчёт бесплатно, доставка по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Каталог паяных ПТО

ООО «АТУ» • Ответ в 15–60 минут • Документы и протоколы испытаний.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое паяный пластинчатый теплообменник
Где применяются
Преимущества и ограничения
Материалы и типы пайки: медь vs никель
Расчёт: формулы и мини-примеры
Подбор под задачу: чек-листы и лайфхаки
Монтаж и схемы подключения
Обслуживание и промывка
Кейсы из практики
FAQ

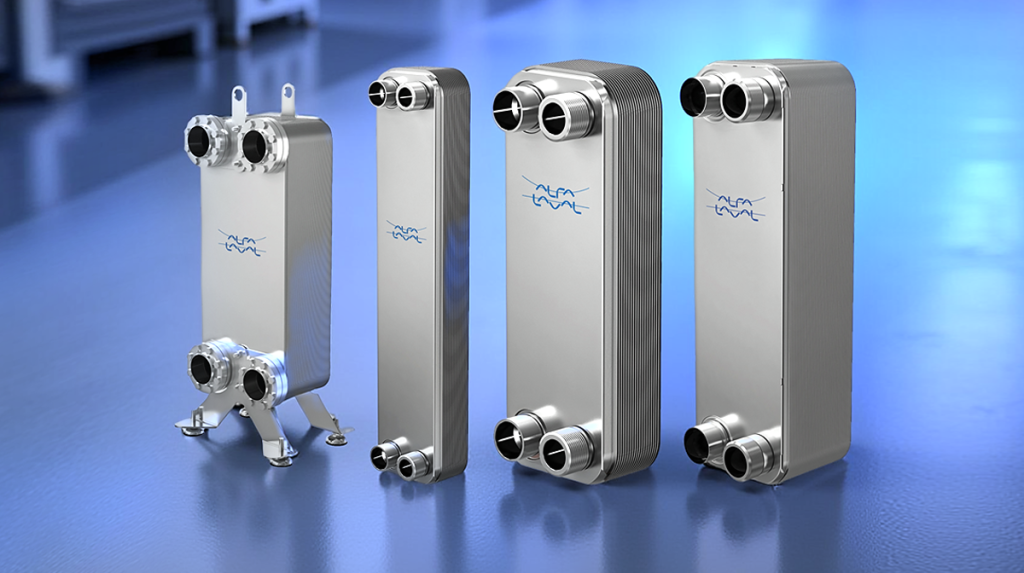

Теплообменник паяный — Компактный паяный ПТО для отопления, ГВС и чиллеров.

Что такое паяный пластинчатый теплообменник

Паяный теплообменник (BPHE) — пакет гофрированных пластин из нержавеющей стали, спаянных медью или никелем в монолитный блок. Жидкости движутся по соседним каналам, разделённым тонкими пластинами (0,3–0,5 мм), тепло передаётся через металл, а среды не смешиваются.

Ключевой эффект: высокая турбулентность в каналах даёт большой коэффициент теплопередачи при минимальных габаритах.

Где применяются

Отопление и ГВС: ИТП частных домов и МКД, бойлеры косвенного нагрева, подмешивание контуров.
Тепловые насосы: испарители/конденсаторы, буферные контуры, геотермальные и воздушные системы.
HVAC и холод: чиллеры, фанкойлы, фри-кулинг, испарительные контуры на фреоне/CO₂.
Пищевая/фарма: компактные пастеризаторы, охладители рассолов и гликолей.

Преимущества и ограничения

Плюсы

Компактность — экономия места в 3–5 раз относительно кожухотрубных.
Высокий U — КПД до 95–98% на чистых средах.
Монолитность — нет съёмных уплотнений, высокая герметичность.
Простая обвязка — резьбовые/фланцевые патрубки, быстрый монтаж.
Стабильность при переменных нагрузках в широком диапазоне.

Ограничения

Неразборность — обслуживание без вскрытия (CIP/химпромывка).
Чувствительность к грязи — обязательны фильтры ≤ 0,5–1,0 мм и грязевики.
Параметры: типично до ~30 бар и до ~225 °C (зависит от модели/припоя).
Лужёные припои не для некоторых агрессивных сред (см. раздел «Материалы»).

Материалы и типы пайки: медь vs никель

Тип припоя/материал	Совместимость сред	Диапазон t/р (типично)	Где применять	Рекомендация	Лайфхак
Медь (Cu) + AISI 316	Вода, гликоли, масла; нежелательны аммиак/сильные щёлочи	до ~200–225 °C; до ~30 бар	Отопление/ГВС, чиллеры, ТН на фреоне	Базовый выбор для 80% задач ЖКХ/HVAC	Для гликоля держите pH 7,5–9,0 — меньше коррозии и накипи
Никель (Ni) + AISI 316	Аммиак, некоторые органические среды, повышенная химстойкость	до ~250 °C; до ~30 бар	Холод на NH₃, агрессивные/щелочные растворы	Берите при «нестандартной» химии и NH₃	Проверьте совместимость уплотнений трубопроводов, не только припоя
AISI 316L пластины	Коррозионная стойкость выше за счёт меньшего содержания C	t аналогично 316; ресурс ↑	Пищевая, фарма, морская вода (ограниченно)	Плюс к ресурсу и санитарности	При морской воде рассмотрите титановые пластины (если доступны в серии)

Расчёт: формулы и мини-примеры

Тепловая мощность

Q = m × c × ΔT, где m — массовый расход (кг/с), c — теплоёмкость (кДж/кг·К), ΔT — разность температур (К).

Микро-пример: 5 м³/ч воды (≈1,39 кг/с) нагреть с 20 до 60 °C: Q ≈ 1,39 × 4,18 × 40 ≈ 232 кВт.

Площадь теплообмена

A = Q / (U × ΔT_lm), где U — 2000–6000 Вт/м²·К (вода↔вода), ΔT_lm — логарифмическая разность температур.

Микро-пример: Q = 120 кВт, U = 3500, ΔT_lm = 18 °C → A ≈ 120000 / (3500×18) ≈ 1,9 м².

Гидравлика

Падение давления на контур — ориентир 0,1–0,5 бар для ГВС/отопления, до 0,8–1,2 бар для компактных ТН/чиллеров.
Скорость в канале держите в «рабочем окне» производителя — меньше отложений и выше U.

Быстрая проверка: если выходная температура «не дотягивает» при номинальных подачах — проверьте направление (противоток), завоздушивание и засорение фильтров.

Подбор под задачу: чек-листы и лайфхаки

Применение	Типичные ΔT	Расходы (ориентиры)	Подключение	Рекомендация	Лайфхак
ГВС двухступ.	35–55 °C (по греющему)	0,3–8 м³/ч	G1″–DN50	Медь+316, противоток, запас по A 10–15%	На первой ступени держите малую Δp — стабильнее регулирование
Отопление	10–30 °C	0,5–30 м³/ч	G1½″–DN80	Медь+316; фильтр ≤ 0,5 мм; байпас для промывки	Заложите штуцер под CIP — сократит время обслуживания
Тепловой насос	3–10 °C (фреон/вода)	По каталогу компрессора	Зависит от серии	По хладагенту: для NH₃ — никель, для HFC — медь	Следите за минимальной перегрев/переохлаждением — защита от обмерзания
Чиллер/фанкойл	5–8 °C	1–40 м³/ч	G1″–DN80	Медь+316; антикорроз. добавки в гликоле по паспорту	Делайте спускники воздуха в самой высокой точке контура

Чек-лист для заявки: укажите среды, t_in/out обеих контуров, расходы или требуемую Q (кВт), допустимую Δp, подключение (резьба/фланец), габаритные ограничения, требования к материалам.

Монтаж и схемы подключения

Базовые требования

Фильтрация: грязевик/фильтр перед каждым контуром (ячейка ≤ 0,5–1,0 мм).
Ориентация: вертикально, горячая среда сверху (для самовоздушивания).
Обвязка: запорная арматура, слив/дренаж, штуцеры для CIP.
Компенсаторы: для температурных расширений трубопроводов.

Схемы

Противоток (рекомендовано) — максимальный ΔT_lm, лучший КПД.
Кросс-флоу — допустимо при особых ограничениях по обвязке.

Обслуживание и промывка

Периодичность	Операции	Признаки необходимости	Примечание
Ежемесячно	Контроль t/Δp, проверка на течи	Δp выросла на 30–50%	Проверьте фильтры и завоздушивание
Раз в 6–12 мес.	CIP/химическая промывка	Снижение t на выходе на 3–5 °C	Растворы подбирайте под материал припоя
Ежегодно	Проверка крепежа, дренажей, арматуры	Плановая ревизия	Вести журнал параметров для трендов

Важно: не используйте абразивы и щёлочи, несовместимые с медным припоем; при NH₃ и щёлочах выбирайте никелевую пайку.

Кейсы из практики

Частный дом, ГВС 35 л/мин
Задача: быстрый нагрев ХВС 10→60 °C.
Решение: BPHE Cu+316, запас по площади 15%, фильтр 500 мкм.
Результат: стабильная t при пиках разбора.

Чиллер 80 кВт, гликоль 30%
Задача: компактность, ΔT=5 °C.
Решение: BPHE с низким гидросопротивлением, отвод воздуха.
Результат: экономия места ~60%, быстрый пуск.

ТН на NH₃ (пром)
Задача: стойкость к аммиаку.
Решение: никелевая пайка + 316L, контроль перегрева.
Результат: надёжная работа, без коррозии припоя.

FAQ — ответы на частые вопросы

Какой срок службы паяного теплообменника?

Корпус/пластины служат 15–25 лет при корректной воде и фильтрации. Ресурс припоя — по среде и температуре.

Когда выбирать никелевую пайку вместо медной?

При аммиаке, щёлочных растворах, некоторых органических средах и повышенных t — для коррозионной стойкости.

Как понять, что мощности хватит?

Сверяем расчёт Q, ΔT и допустимую Δp. Рекомендуем запас площади 10–15% под загрязнение.

Можно ли ставить BPHE на пар?

На насыщенный пар чаще используют разборные ПТО; для низкого давления и конденсации — согласуем по материалам отдельно.

Что делать, если «не добирает» температуру?

Проверьте противоток, расходы, фильтры и завоздушивание; при необходимости — промывка CIP.

Какая фильтрация обязательна?

Грязевик/фильтр ≤ 0,5–1,0 мм на входах. При грязной воде — магнито-механические ловушки.

Можно ли «нарастить» мощность паяного ПТО?

Сам блок неразборный; увеличение — заменой на больший типоразмер или установкой второго в параллель/последовательно.

Совместимы ли BPHE с гликолем?

Да. Учитывайте концентрацию и вязкость в расчёте; поддерживайте pH в рабочем диапазоне производителя.

Нужна ли защита от замерзания в ТН/чиллере?

Да. Датчики потока, антифриз, контроль перегрева/переохлаждения — обязательны.

Делаете промывку и сервис?

Да. Организуем CIP/химпромывку, ревизию, протоколы испытаний и рекомендации по режимам.
