Змеевик теплообменник

Змеевиковый теплообменник — простая и надёжная трубчатая спираль/«змейка» для нагрева или охлаждения жидкостей и газов. Даёт большую площадь теплообмена при компактных габаритах, устойчив к высоким давлениям/температурам и неприхотлив в сервисе. Змеевики любой конфигурации изготовим под заказ; купить готовый змеевик теплообменник можно с расчётом под ваш режим.

Изготовим змеевик под заказ

Спираль или «змейка» из углеродистой или нержавеющей стали — по вашему эскизу или присоединительным размерам, под маркой КС. Изготавливаем змеевики для ёмкостей, ванн и печей. Расчёт и цена за 30 минут.

Прислать размеры в чат

Онлайн-расчёт змеевика (SVG-эскиз за минуту)

Видео: Змеевик теплообменник

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Подбор змеевикового теплообменника под вашу среду

Рассчитаем мощность, подберём материал (медь, нерж., титан), согласуем давление/температуру. КП — за 2 часа.

Позвонить 8 (804) 333-71-04 Запросить смету Подобрать теплообменник Каталог теплообменников

Работаем по РФ и ЕАЭС. Коммерческое — в день обращения.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Устройство и принцип
Сферы применения
Материалы и исполнения
Гидравлика и теплопередача
Быстрый расчёт и выбор размеров
Сравнение с пластинчатым и кожухотрубным
Монтаж и эксплуатация
FAQ

Добавь сюда фото или видео

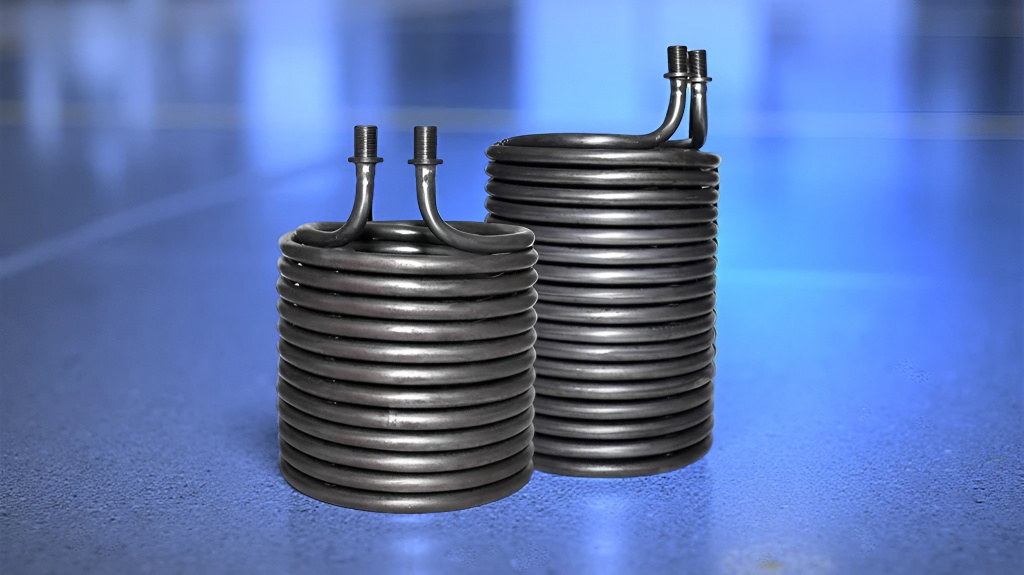

Змеевиковый теплообменник — спиральный трубчатый змеевик — Трубчатая спираль обеспечивает большую площадь теплообмена при компактных габаритах.

Устройство и принцип

Основной элемент — металлическая труба (медь, углеродистая или нержавеющая сталь, титан), свернутая в спираль/змейку. По трубе движется теплоноситель (вода, пар, масло), который через стенку отдаёт/принимает тепло от окружающей среды (воды в баке, раствора, воздуха).

Горячий теплоноситель подают внутрь змеевика.
Тепло передаётся через стенку трубы окружающей среде (или наоборот).
Охлаждённый/нагретый теплоноситель возвращается на следующий цикл.

Ключевые плюсы «на пальцах»

Минимум разъёмов и прокладок → высокий ресурс.
Ставится прямо в бак/ёмкость → компактность.
Хорошо переносит высокие T/р (зависит от трубы).

Где осторожнее

Меньший U, чем у пластинчатых ТО → нужна больше площадь.
Риск локальных застойных зон в ёмкости → планируйте циркуляцию.
Пар: следите за конденсатоотводом и термоударами.

Сферы применения

ЖКХ/ГВС: бойлеры косвенного нагрева, буферные ёмкости, тепловые аккумуляторы.
Пищевая/фарма: пастеризаторы, CIP-мойки, теплообмен в резервуарах с высокими санитарными требованиями.
Промышленность: ванны гальваники/химводоподготовки, охлаждение масла и растворов.
Спец-сценарии: конденсаторы/испарители, работа с морской/хлорированной водой (титан).

Материалы и исполнения

Материал	Плюсы	Ограничения	Где применять	Диапазон T/р	Рекомендация	Пример из практики	Лайфхак
Медь	Высокая теплопроводность, лёгкая гибка	Не для щёлочей/солёной воды	Быт/лёгкая промышленность	до ~180 °C / 10–16 бар	Устанавливайте магниевый анод в баке	Бойлер 200 л — медь Ø16×1	Избегайте гальванопары с нержавейкой
AISI 304/316L	Коррозионная стойкость, санитарность	Ниже λ vs медь	Пищевая/фарма, слабая агрессия	до ~220 °C / 16–25 бар	316L предпочтительнее для ГВС	CIP-резервуар — 316L Ø20×1,5	Орбитальная сварка — меньше очагов коррозии
Титан	Устойчив к морской/хлорированной воде	Высокая цена, сложность обработки	Море, бассейны, солевые растворы	до ~250 °C / 16–25 бар	Ti Gr.2 для бассейнов	Аквапарк — титан Ø19×1,2	Не ставьте медные фитинги в контуре
Углеродистая сталь	Недорого, прочность	Коррозия, нужен контроль кислорода	Масла, безкислородные теплоносители	до ~200 °C / 16–25 бар	Покрытия/ингибиторы обязательны	Маслобак — сталь 20 Ø25×2	Закладывайте штуцер под слив шлама

На мобильных таблица прокручивается влево/вправо.

Совет: при агрессивных средах выбирайте титан/316L, при высоких санитарных требованиях — 316L с орбитальной сваркой и пассивацией.

Гидравлика и теплопередача

Быстрый тепловой расчёт:

Q = k × A × ΔT

Q — тепловая мощность (Вт), k — коэффициент теплопередачи (Вт/м²·К), A — площадь теплообмена (м²), ΔT — средняя разность температур (К).

Микро-пример: k = 450 Вт/м²·К, A = 1,5 м², ΔT = 50 К ⇒ Q = 450×1,5×50 = 33 750 Вт (33,75 кВт).

Ориентиры по скоростям

Вода в трубе: 1,0–1,5 м/с — самоочистка без кавитации.
Масла: 0,6–1,0 м/с — выше вязкость → меньше Re.
Пар: скорость и дренаж — по расчёту конденсации.

Мини-пример ΔP

Дано: вода 2 м³/ч, труба Ø20×1,5, L=18 м (спираль), шероховатость nерж.

Оценка: v≈0,88 м/с, Re≈17 000 → турбулентность; потеря по трению ≈10–15 кПа + местные ≈5 кПа ⇒ ΔP≈15–20 кПа.

Лайфхак: если ΔP высока — увеличьте диаметр или разбейте контур на два параллельных змеевика.

Быстрый расчёт и выбор размеров

Задача	Что выбрать	Диапазон/настройка	Быстрая проверка	Пример из практики
ГВС в баке	316L Ø16–20	A по Q, ΔT=15–25 К	Время нагрева ≤ расчётного	Бойлер 300 л: 1,8 м², 35 кВт
Бассейн/морская вода	Титан Ø19–25	Скорость 1,0–1,3 м/с	Нет следов питтинга	Бассейн 80 м³: 45 кВт
Маслоохладитель	Сталь 20 / 316L	Меньше ΔT, выше A	Температура масла в норме	Маслобак 500 л: 25 кВт

Сравнение с пластинчатым и кожухотрубным

Критерий	Змеевик	Пластинчатый ТО	Кожухотрубный ТО	Комментарий/лайфхак
Компактность	Компактен в баках	Макс. компактен	Крупнее	Змеевик экономит место в ёмкости
Сервис	Минимум, промывка бака	Быстрый разбор	Люки/выкат пучка	Заложите ревизии в баке
Среды	Жидкости/пар, умеренные загрязнения	Чувствителен к взвеси	Грязные/вязкие	Фильтрация улучшит ресурс
Давления/темп.	Средние/высокие (по трубе)	Ограничены уплотнениями	Очень высокие	Для пара — змеевик/кожухотрубный
CAPEX	Низкий/средний	Средний	Средний/высокий	Σ CAPEX+OPEX — решает задача

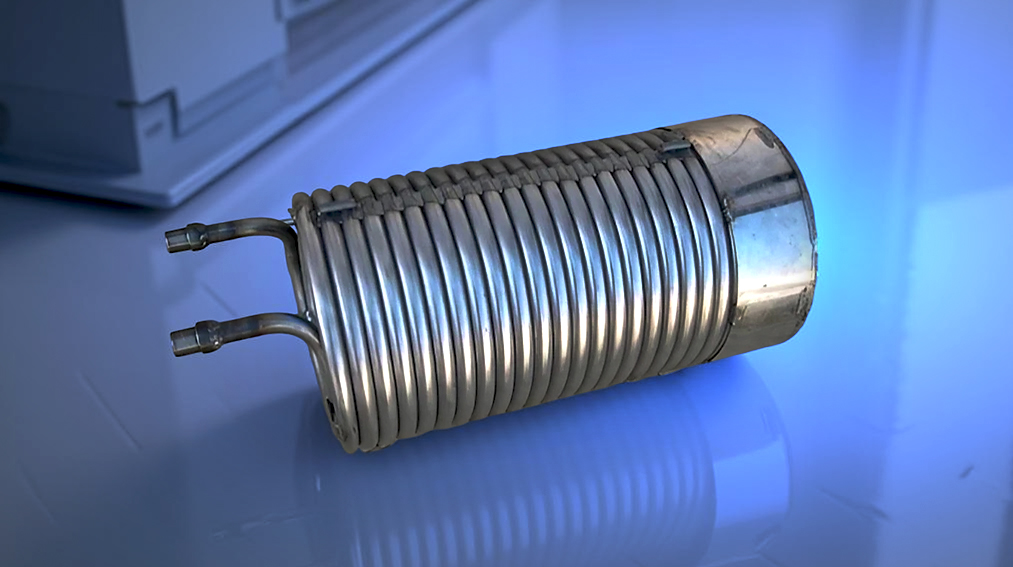

Змеевиковый теплообменник в стальном баке — промышленное исполнение — Промышленное исполнение: змеевик внутри бака, учтены ревизионные люки и промывка.

Монтаж и эксплуатация

Монтаж

Закладывайте ревизионные люки, дренажи и воздухоотводчики.
Соблюдайте минимальные радиусы гиба и компенсацию термоудлинений.
Исключайте застойные зоны — обеспечьте циркуляцию в объёме.

Эксплуатация

Контроль ΔP/температур; рост → промывка/дефектоскопия.
Химия промывки по материалу: медь ≠ нерж. ≠ титан.
Для морской воды — катодная защита и мониторинг проводимости.

Лайфхак: поставьте меш-фильтр на обратке и магнитную вставку — ловит окалину и снижает обрастание.

FAQ по змеевиковым теплообменникам

Как выбрать материал трубы?

По среде и температуре: титан для морской/хлорированной воды, 316L для пищевых сред, медь/сталь — для бюджетных решений без агрессивной химии.

Можно ли использовать пар в качестве теплоносителя?

Да, при расчёте на давление/температуру и наличии конденсатоотвода; важен контроль термоударов и дренажа.

Какие типовые скорости считать нормой?

Вода 1,0–1,5 м/с, масла 0,6–1,0 м/с; ниже — риск обрастания, выше — рост ΔP/вибраций.

Как понять, что змеевик засорился?

Рост ΔP и падение фактической мощности при прежних расходах; помогает промывка и фильтрация.

Что указать в заявке на подбор?

Среда, вход/выход T, требуемая мощность, допустимые ΔP, материал и ограничения по монтажу/объёму бака.

Можно ли ставить в пластиковые баки?

Да, при наличии правильных вводов/опор и контроле температур, чтобы не деформировать стенки.

Нужна ли катодная защита?

Рекомендуется для морской/хлорированной воды и смешанных материалов, чтобы снизить коррозию.

Как быстро оценить мощность на объекте?

Измерьте расходы и ΔT: Q≈G·c·ΔT и сравните с расчётным/паспортным.

Что делать, если не выходит по мощности?

Увеличить площадь (длина/диаметр), поднять скорость, перейти на противоток/иную схему циркуляции в ёмкости.

Какая промывка безопасна?

По материалу: для меди — мягкие кислоты с ингибиторами, для нерж./титана — щадящие составы; всегда проверяйте совместимость.
