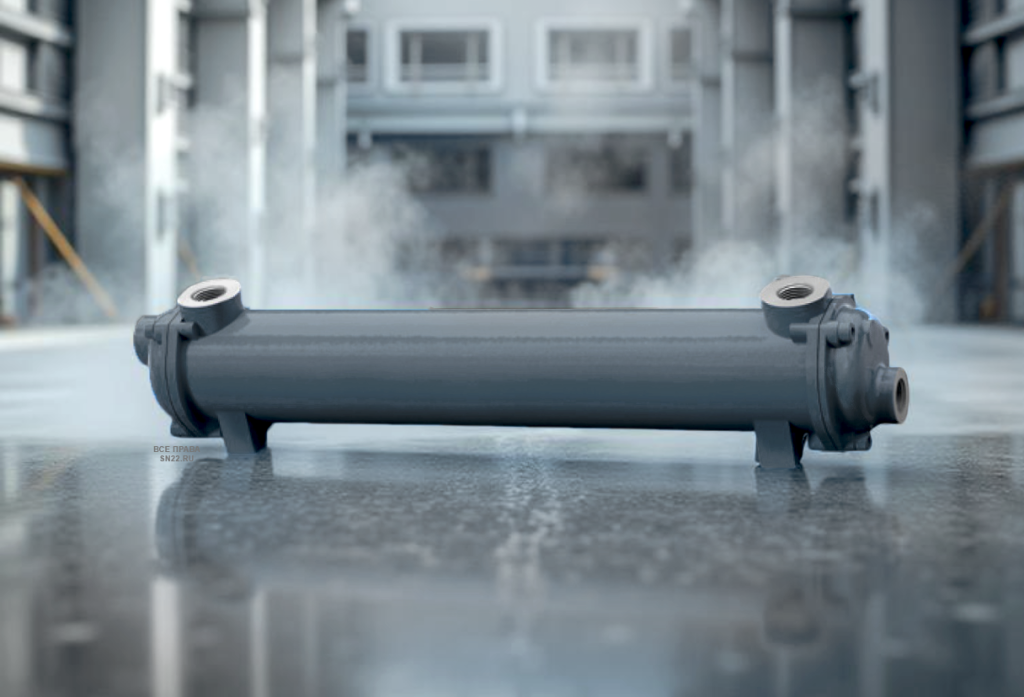

Обслуживание и чистка кожухотрубных испарителей (CIP/механика)

Правильное обслуживание и чистка испарителя — это стабильный холод, ресурс трубного пучка и предсказуемые простои. Разбираем CIP и механическую чистку, регламенты, реагенты, безопасность, типовые ошибки. В конце — калькулятор планирования CIP и калькулятор объёма/дозировки раствора для промывки.

Неисправности и диагностика: обмерзание, масло, утечки — Трубный пучок и крышки

Каталог испарителей Подобрать по параметрам

Видео: Обслуживание и чистка кожухотрубных испарителей (CIP/механика)

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Когда чистить: явные сигналы

Рост ΔP по воде на 15–30% от паспортного → отложения/засор.
Падение холодопроизводительности при тех же расходах и уставках.
Профилактический срок по качеству воды/часам работы (см. калькулятор ниже).
Анализ воды: жёсткость, LSI>0 — склонность к накипи; взвесь — шлам/подшламистая коррозия.

Методы очистки: CIP vs механика

CIP (circulation-in-place)

Химраствор циркулирует через трубную сторону. Хорошо снимает карбонатные отложения и шлам при доступе к штуцерам.

Механическая чистка

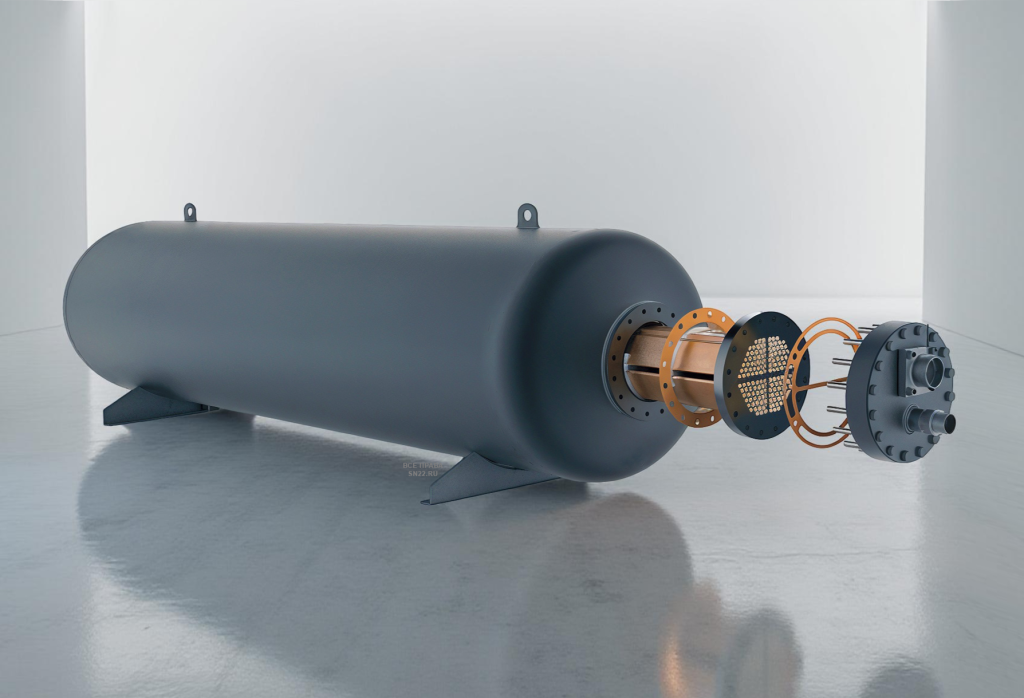

Ёрш/скребок/бурстинг с извлечением пучка. Эффективно при толстых отложениях и для инспекции труб.

Комбинированно

Сначала CIP (размягчить), затем механическая доводка — меньше риска царапин и быстрее.

Реагенты и совместимость материалов

Материал труб	Типовой реагент CIP	Конц.	Примечания
Сталь/нерж.	Лимонная/фосфорная кислота (ингиб.)	1–3%	Контроль pH>2.0, промывка, пассивация
Cu/CuNi	Ортофосфорная/лимонная (ингиб.)	1–2%	Без хлорсодержащих! Контроль времени
Титан	Слабокислые составы или нейтральные моющие	0.5–2%	Обычно легко очищается, избегать фторидов
NH₃-контур	Щадящие составы без меди	по паспорту	Медь на стороне NH₃ исключена

CIP: пошаговая процедура

Изоляция узла, слив, промывка водой до прозрачности.
Заполнение раствором (см. калькулятор дозировки), циркуляция 30–120 мин при 25–40 °C.
Контроль pH/цвета/газовыделения; при насыщении — обновление раствора.
Финишная промывка водой, при необходимости — пассивация/нейтрализация.
Проверка герметичности, восстановление режима, запись в журнал.

Механическая чистка: чек-лист

Согласовать извлечение пучка: сервисные зазоры/кран-балка.
Подбор инструмента по внутр. диаметру труб; мягкие щётки для Cu/CuNi/Ti.
Осмотр трубных досок, дефектовка, замеры толщины при необходимости.
Сборка с новыми прокладками, момент затяжки по паспорту.
Гидроиспытание, промывка, запись параметров «после».

Безопасность и риски

СИЗ: очки, перчатки, защита дыхания при кислотных парах.
Запрет хлорсодержащих составов для Cu/CuNi; запрет фторидов для Ti.
Нейтрализация стоков по нормам, контроль температуры раствора.
Не превышать концентрации/время — риск коррозии и подтравливания швов.

Калькуляторы: планирование CIP и дозировки раствора

Быстрая прикидка. Итоговый регламент согласует инженер по вашей воде и режимам.

Планировщик CIP/ревизий

Качество воды Часы работы в сутки Рост ΔP с ввода, % Падение холода, %

Дозировка раствора для CIP (трубная сторона)

Трубок, шт Внутр. диаметр труб, мм Длина труб, м Запас на коллекторы, % Раствор Коэф. запаса по массе

Короткие сценарии

Чиллер на жёсткой водеПланируйте CIP ежеквартально, фильтры 100–200 мкм, скорости ≥0.9 м/с.

Морская вода/CuNiЩадящие кислоты с ингибиторами, короткие циклы, контроль хлорирования.

Затопленный NH₃Фокус на маслоотвод, чистоту и дренажи; медь в контуре исключить.

Большой ΔP после простояПромывка водой → CIP 1–2 цикла → при необходимости механика.

Каталог кожухотрубных испарителей

Все испарители

Полный каталог и фильтры по режимам и материалам.

Перейти

Тип ИКВ

С компенсатором — для больших ΔT и габаритов.

Смотреть

Тип ИНВ

«Сухие»/без компенсатора — компактно и экономно.

Смотреть

Тип ИУ

U-образные трубки, удобное извлечение пучка.

Смотреть

Тип ИХ

Затопленные для воды и рассолов.

Смотреть

Тип ИНТ / ИКТ

Термосифонные, естественная циркуляция.

Смотреть

FAQ — часто задаваемые вопросы

Как понять, что пора на CIP?

Рост ΔP на 15–30%, падение холодопроизводительности и/или профилактический срок по качеству воды.

Какая периодичность обслуживания?

От ежеквартальной (жёсткая/морская вода) до 1 раз/год (подготовленная вода). Уточняйте по калькулятору.

Какие реагенты безопасны для нержавейки?

Лимонная/ортофосфорная 1–3% с ингибиторами, контроль pH>2 и времени контакта.

Можно ли чистить Cu/CuNi хлоркой?

Нет. Хлорсодержащие составы противопоказаны медным сплавам — используйте ингибированные кислоты.

Когда нужна механическая чистка?

При толстых отложениях, сильном падении Q и для инспекции труб — после/вместо CIP.

Нужна ли пассивация после CIP?

Рекомендуется для нерж. после кислотной очистки — короткий пассивирующий цикл.

Как долго гонять раствор?

Обычно 30–120 мин при 25–40 °C; ориентируйтесь на pH/газовыделение/цвет.

Что делать со стоками?

Нейтрализовать до нормативного pH и утилизировать по регламентам.

Можно ли делать CIP без остановки?

Нет, требуется вывод узла, изоляция и слив. Допустимы параллельные испарители с поочерёдной чисткой.

Поможете составить регламент под наш объект?

Да. Передайте воду/режимы — подготовим регламент, реагенты и график.
