Теплообменник Ридан руководство по эксплуатации

Q: Как понять, что пора чистить аппарат?

Рост Δp и/или падение температуры на выходе при прежних расходах — признак отложений. Нужна CIP-промывка или разборная чистка.

Q: Можно ли использовать неоригинальные прокладки?

Не рекомендуется: отличия профиля и резины приводят к протечкам и ускоренному износу. Лучше оригинальные Ридан.

Q: Какой ориентир по потерям давления нормальный?

Для воды обычно 0,2–0,6 бар на контур — компромисс между эффективностью и энергозатратами насосов.

Q: Как запускать после обслуживания?

Заполнить и развоздушить контуры, плавно запустить насосы, затем подачу тепла; первые часы контролировать Δp и температуры.

Q: Как часто менять прокладки?

В среднем раз в 3–7 лет — зависит от T, химии среды и числа циклов разборки.

Как безопасно эксплуатировать и обслуживать пластинчатые теплообменники Ридан: запуск и останов, контроль режимов, регламент ТО, CIP-промывка, типичные неисправности и работа с оригинальным ЗИП. Внутри — чек-листы, таблицы и мини-формулы для самопроверки.

Нужны регламент и подбор ЗИП для Ридан?

Инженер ООО «АТУ» подготовит бесплатный регламент ТО под ваши режимы, подберёт прокладки/пластины и составит смету на обслуживание.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Экспресс-подбор теплообменника/ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Типы теплообменников Ридан
Подключение и ввод в эксплуатацию
Эксплуатация: контроль режимов
Очистка: CIP и разборная
Регламент ТО (таблица)
Оригинальные запасные части
Безопасность и гарантия
Неисправности: диагностика
Документы и чек-листы
FAQ ×10

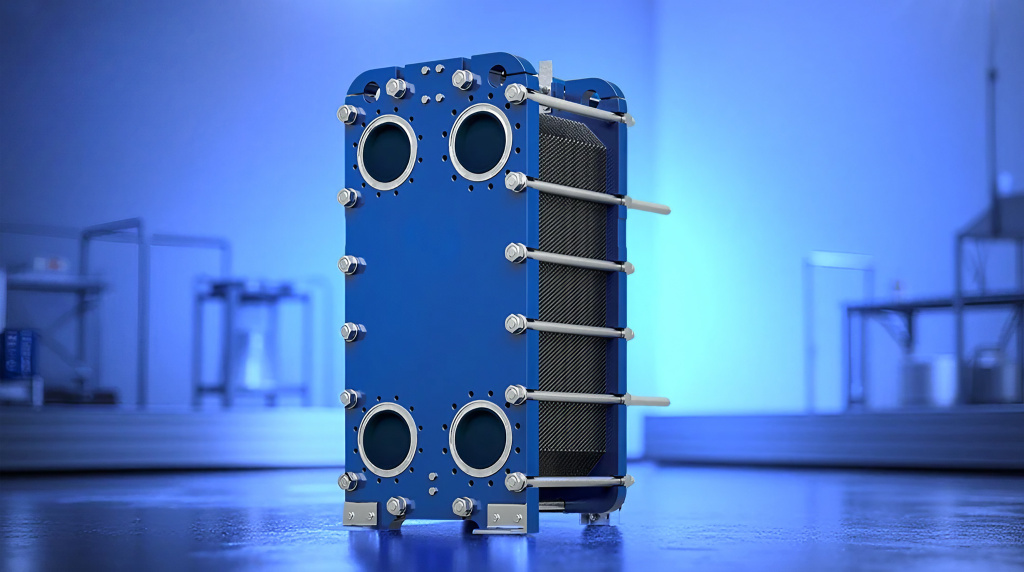

Теплообменник ридан руководство по эксплуатации — Пластинчатый теплообменник Ридан: компактность, высокий КПД и сервисопригодность

Типы теплообменников Ридан

Паяные — компактные, неразборные; для чистых сред и малых/средних нагрузок.
Разборные — сервис и масштабируемость (добавление пластин, замена уплотнений).
Специальные исполнения — для пищевой, HVAC и технологических процессов с особыми требованиями.

Подключение и ввод в эксплуатацию

Шаг	Действие	Контроль/заметка
1	Сверить параметры теплоносителей с паспортом	p, T, материалы, схема подключения
2	Поставить фильтры	Грубая фильтрация ≥300 мкм на подаче; грязевик
3	Проверить герметичность обвязки	Визуальный осмотр, опрессовка
4	Заполнить и развоздушить контуры	Воздухоотводчики у верхних портов
5	Плавный пуск насосов и подача тепла	Избегать гидроударов и резких Δp
6	Первые 2–3 часа мониторинг	Температуры, расход, Δp по обоим контурам

Эксплуатация: контроль режимов

Мини-формула самопроверки: Q = m·c·ΔT. Для воды c≈4,18 кДж/(кг·К). При стабильных расходах падение ΔT или рост Δp сигнализирует о загрязнении.

Держите скорости (вода) 1,0–2,5 м/с; чрезмерные — шум и эрозия, малые — отложения.
Ориентир потерь давления для воды: 0,2–0,6 бар на контур (для коммунальных режимов).
Разница температур между контурами должна соответствовать расчёту; «проседание» — признак загрязнения или недооткрытия клапана.

Очистка: CIP и разборная

Регулярность: каждые 6–12 месяцев или по факту роста Δp/падения температуры. Выбор метода — по загрязнению и типу аппарата.

Тип отложений	Раствор (пример)	Конц.	T, °C	Время	Примечание
Карбонатная накипь	Ортофосфорная или лимонная кислота	3–5%	30–50	30–60 мин	Добавить ингибитор коррозии
Оксиды железа	Сульфаминовая кислота	2–5%	30–50	30–60 мин	Только для нерж. сталей, контроль pH
Органические/масляные	Щёлочь (NaOH)	1–2%	40–60	20–40 мин	Последовательность: щёлочь → вода → кислота

Порядок CIP: промывка водой → щёлочь (если есть органика) → водная промывка → кислотная промывка → финальная промывка → нейтрализация (по необходимости). Для разборных ПТО — допускается механическая мойка пластин с замачиванием и ополаскиванием. Жёсткие щётки и абразивы нельзя.

Регламент ТО (таблица)

Периодичность	Что делаем	Критерий/результат
Еженедельно	Визуальный осмотр, подтёки, шумы	Отсутствие следов утечек
Ежемесячно	Контроль Δp и температур	Без тренда роста Δp
Квартально	Промывка фильтров; проверка арматуры	Стабильные расходы
Раз в 6–12 мес	CIP-промывка/разборная чистка	Восстановление ΔT и Δp к паспорту
Раз в 3–7 лет	Замена уплотнений	По состоянию и температурному режиму
По показаниям	Добавление/замена пластин, пересчёт	При изменении режимов

Оригинальные запасные части

Рекомендуется использовать оригинальные прокладки и пластины Ридан — это гарантирует геометрию и ресурс. Заказывать можно у официального производителя ridan.ru или через сертифицированных дилеров. Мы поможем с экспресс-подбором и поставкой ЗИП.

Безопасность и гарантия

Не превышайте паспортные p/T; не допускайте гидроударов.
Только остановленная и охлаждённая система — для работ по сервису.
Обратные клапаны исключают перетоки и термошоки.
При протечке: остановить насосы, сбросить давление, локализовать и заменить уплотнения, выполнить опрессовку.

Гарантия на оборудование Ридан — согласно паспорту (до 36 месяцев при соблюдении регламента).

Неисправности: диагностика

Симптом	Вероятная причина	Что сделать
Падение температуры на выходе	Загрязнение каналов; недостаточный расход; неверная настройка клапана	CIP/чистка; проверить насос/фильтры; перенастроить клапан
Рост Δp	Засорение; воздушные пробки	Промывка фильтров/аппарата; развоздушить
Следы воды между портами	Повреждение уплотнения/пластины	Разборка, дефектовка, замена уплотнений/пластин
Шум/вибрации	Слишком высокие скорости; кавитация	Снизить расход; проверить NPSH насоса
Запах/изменение цвета воды (ГВС)	Контакт с загрязнённой средой; коррозия	Диагностика целостности пакета; анализ воды; замена повреждённых элементов

Документы и чек-листы

Паспорт изделия и карта затяжки (для разборных).
Журнал ТО: дата, Δp, температуры, замечания, выполненные работы.
Протоколы опрессовки/промывки; акты замены уплотнений/пластин.

FAQ — эксплуатация теплообменников Ридан

Какие фильтры ставить перед ПТО?

Грубая фильтрация ≥300 мкм на подаче + грязевик. В системах с загрязнениями — добавить тоньше по показаниям.

Как понять, что пора чистить аппарат?

Растёт Δp и/или падает температура на выходе при прежних расходах. Это признак отложений — требуется CIP/чистка.

Какие уплотнения выбрать: EPDM, NBR, Viton?

EPDM — вода/гликоль; NBR/HNBR — масла/углеводороды; Viton — повышенные температуры и химстойкость. Выбор зависит от среды и T.

Можно ли использовать неоригинальные прокладки?

Не рекомендуется: отличия профиля/резины приводят к протечкам и снижению ресурса. Лучше оригинальные Ридан.

Какой ориентир по потерям давления нормальный?

Для воды обычно 0,2–0,6 бар на контур — баланс эффективности и энергозатрат насосов.

Как запускать после обслуживания?

Заполнить, развоздушить, плавно запустить насосы, затем подачу тепла; первые часы — контроль Δp и температур.

Чем промывать от накипи?

Ортофосфорной/лимонной (3–5%) или сульфаминовой (2–5%) кислотой с ингибитором. Обязательно финальная промывка до нейтрального pH.

Как часто менять прокладки?

В среднем раз в 3–7 лет, зависит от температуры, химии среды и циклов разборки.

Можно ли «нарастить» мощность разборного ПТО?

Да, добавлением пластин после пересчёта гидравлики и усилия сжатия согласно карте затяжки.

Какой документ вести в эксплуатации?

Журнал ТО: даты, Δp, температуры, промывки, замены ЗИП, результаты опрессовок и замечания.
