Как подобрать пластинчатый теплообменник — чек-лист и формулы

Q: Что выбрать: разборный или паяный ПТО?

Разборный — сервис и масштабируемость. Паяный — компактность и чистые среды.

Q: Какие уплотнения ставить для гликоля и масел?

Гликоль — EPDM; масла/нефтепродукты — NBR/HNBR; химически агрессивные — Viton.

Q: Какая допустимая скорость в портах?

Для воды 1,5–3,0 м/с; свыше 5 м/с растут шум и эрозия.

Q: Можно ли «прибавить мощность» существующему разборному ПТО?

Да, добавляют пластины в тот же корпус при проверке гидравлики и усилия сжатия.

Q: Подходит ли пластинчатый ПТО для пара?

Да, при Т до ~180°C, с конденсатоотводчиком, редуктором давления и уплотнениями Viton.

Q: Как часто промывать и обслуживать аппарат?

При водоподготовке — 1 раз/год; без — каждые 6 месяцев. Уплотнения меняют раз в 3–7 лет.

Q: Сколько стоит комплект уплотнений?

Обычно 15–25% цены нового аппарата; для ~50 пластин — 30–50 тыс. руб.

Как быстро и без ошибок подобрать пластинчатый теплообменник: какие данные нужны, как проверить расчёт, что выбрать по материалам и гидравлике. Готовые формулы, чек-листы и примеры.

Нужен экспресс-подбор теплообменника?

Передайте 6–7 параметров — вышлем расчёт и смету от инженера в течение 15–60 минут. Работаем по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Ответим на вопросы, подберём аналоги и ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Задача и область применения
Исходные данные для расчёта
Формулы и числовой пример
Алгоритм подбора
Материалы пластин и уплотнений
Гидравлика: диаметры, скорости, Δp
Габариты, вес и компоновка
Как проверить расчёт и не ошибиться
Смета и TCO: где экономия
FAQ

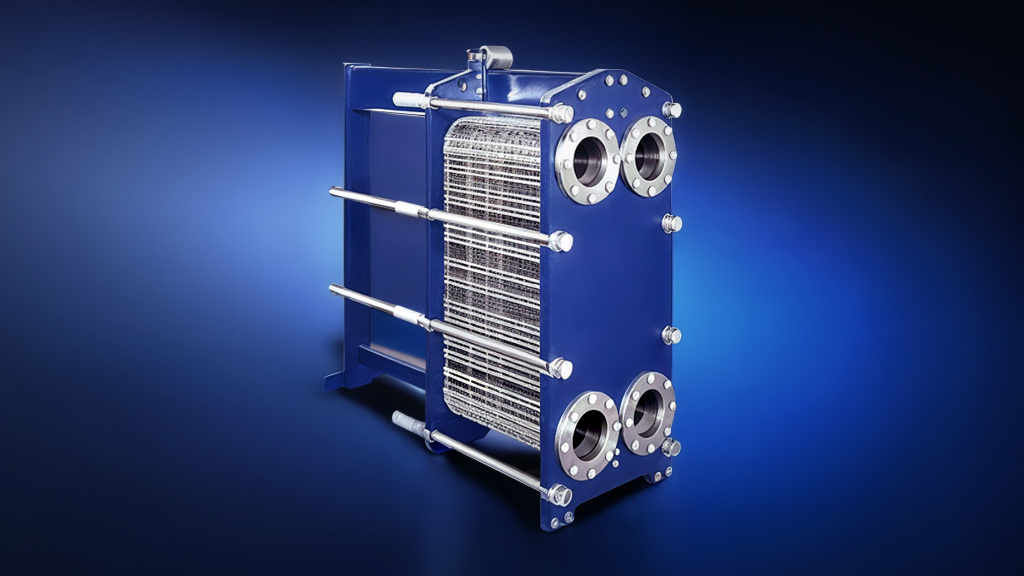

Как подобрать теплообменник — Иллюстрация к теме подбора пластинчатого теплообменника

Задача и область применения

Сначала определите, что делает аппарат в вашей системе: нагрев, охлаждение, рекуперация или разделение контуров (например, ИТП, ГВС, технологический контур). От этого зависят тип теплообменника (разборный/паяный/сварной), профиль пластин и материалы.

Отопление/ГВС: разборные ПТО с EPDM; для компактных ИТП — паяные.
Холодоснабжение/чиллеры: паяные (медь/никель) или полусварные под хладагенты.
Агрессивные среды: сварные/полусварные, пластины — титан/сплавы.

Подсказка: если задача — гидравлическая развязка и защита котла/теплонасоса, берите запас по площади 10–15% для компенсации возможных отложений.

Исходные данные для расчёта

Без корректных исходников даже хороший аппарат «не вытянет» режим. Сконцентрируйтесь на 7 пунктах ниже.

Параметр	Что нужно	Единицы	Пример
Тип сред	вода/вода, вода/пар, гликоль, масло, хладагент	—	вода/вода (ГВС)
Расход(ы)	объёмный или массовый расход по каждому контуру	м³/ч, кг/с	10 м³/ч
Температуры	на входе и выходе обеих сред	°C	80→60 / 10→50
Допустимая потеря давления	по каждому контуру	бар	≤0,5 бар
Давление/температура	максимальные рабочие	бар / °C	10 бар / 90°C
Материалы	пластины/уплотнения	—	AISI 316 / EPDM
Требования	сертификаты, санитарные нормы	—	ТР ТС, пищевые

Формулы и числовой пример

Тепловая нагрузка: Q = m × c × ΔT. Для воды c ≈ 4,18 кДж/(кг·К).

Площадь теплопередачи: A = Q / (U × ΔT_lm), где U для «вода/вода» обычно 2000–6000 Вт/м²·К.

Пример: Нагреть 10 м³/ч воды с 15°C до 55°C при подаче 80°C. Массовый расход m = 10000/3600 ≈ 2,78 кг/с. Тогда Q = 2,78 × 4,18 × (55−15) ≈ 465 кВт. При U = 3500 Вт/м²·К и ΔT_lm = 22°C площадь A ≈ 6,0 м².

Важно: если ΔT между средами маленькая (<10°C), площадь резко растёт — закладывайте больший корпус и/или более «жёсткий» профиль пластин.

Алгоритм подбора (пошагово)

Соберите исходные данные (таблица выше).
Определите схему (противоток/многопроходность) и тип ПТО.
Выберите профиль пластин (H/M/L или асимметричный) под вязкость/расходы.
Рассчитайте площадь и количество пластин по A и шагу канала.
Проверьте гидравлику: скорости в каналах/портах, Δp в пределах допусков.
Уточните материалы (пластины/уплотнения) под химсостав и температуру.
Проверьте габариты, массу, моменты затяжки, сервисные зазоры.

Материалы пластин и уплотнений

Среда/условие	Рекоменд. материал пластин	Уплотнения	Диапазон, °C	Комментарий
Вода, гликоль ≤40%	AISI 316	EPDM	−10…+150	Стандарт ЖКХ/ИТП
Пищевые среды	AISI 316L	EPDM/FDA	0…+130	Санитарные требования
Морская вода	Титан Gr.2	EPDM/Viton	0…+120	Макс. коррозионная стойкость
Нефтепродукты	AISI 316 / Никель	NBR/HNBR	−10…+120	Стойкость к маслам
Кислоты/щёлочи	Сплавы (Хастеллой)	Viton	0…+200	Требуется проверка совместимости

От чего зависит вес теплообменника — Вес и габариты растут с требуемой площадью теплопередачи и рабочим давлением

Гидравлика: диаметры, скорости, Δp

Скорости в портах и каналах влияют и на теплоотдачу, и на износ. Практические ориентиры ниже.

Среда	Рекоменд. скорость в портах	Допустимая потеря давления	Примечание
Вода (чистая)	1,5–3,0 м/с	0,2–0,6 бар на контур	Баланс теплопередачи/энергозатрат
Гликоль 30–40%	1,2–2,0 м/с	0,2–0,5 бар	Учитывать рост вязкости
Масла	0,5–1,2 м/с	0,1–0,3 бар	Нужны «мягкие» пластины (L)
Пар/конденсат	—	0,1–0,3 бар	Ставьте конденсатоотводчик

Диаметр присоединения согласуйте с фактическими трубопроводами; при завышенной скорости (>5 м/с) растут шум и эрозия входов.

Габариты, вес и компоновка

Оставьте со стороны подвижной плиты сервисный зазор = длине пакета пластин.
Фундамент — ровное основание, несущая способность с +30% запасом к массе аппарата.
Трубная обвязка — компенсаторы температурных деформаций, дренаж и воздухоотвод.

Разборный пластинчатый теплообменник — Разборной ПТО удобен для обслуживания и наращивания мощности добавлением пластин

Как проверить расчёт и не ошибиться

Быстрый самоконтроль

Выходные температуры сходятся с расчётом в пределах ±2°C.
Суммарные потери давления — в пределах допусков системы.
Скорости в портах не превышают 3–4 м/с (вода).
Материалы соответствуют среде и температуре.

Типичные ошибки

Недобор площади (нет запаса на загрязнение 10–15%).
Неверные уплотнения (EPDM vs NBR/Viton) → быстрый износ.
Игнор качества воды → отложения, рост Δp, падение температуры.
Неверная схема обвязки (непротивоток, нет конденсатоотводчика для пара).

Почему менеджер не говорит мне цену теплообменника — Цена зависит от площади, давления, материалов пластин и комплекта уплотнений

Смета и TCO: где экономия

Электроэнергия насосов: ниже за счёт оптимальных Δp и скоростей (экономия до 20–30%).
Теплоэнергия: высокий коэффициент теплопередачи → меньше потерь.
Сервис: регламентная промывка и своевременная замена уплотнений продлевают ресурс.

Практика: для ИТП 500 кВт корректный подбор и балансировка контуров дают экономию 150–300 тыс. руб/год на энергозатратах и обслуживании.

FAQ — ответы на частые вопросы

Какие данные обязательно сообщить для подбора?

Тип сред и их температуры «вход/выход», расход(ы), допустимые потери давления, рабочее давление/температура, требования к материалам. Этого достаточно, чтобы инженер выдал корректный расчёт и смету.

Какой запас по площади закладывать?

Обычно 10–15% под загрязнение и сезонные пики. Для грязных сред/жёсткой воды — до 20% и обязательная фильтрация.

Что выбрать: разборный или паяный ПТО?

Разборный — когда важны сервис и масштабируемость (ИТП, ГВС). Паяный — когда критична компактность/цена и чистые среды (чиллеры, тепловые насосы).

Какие уплотнения ставить для гликоля и масел?

Гликоль: EPDM; масла/нефтепродукты: NBR/HNBR. Для высоких температур и химии — Viton.

Какая допустимая скорость в портах?

Для воды — 1,5–3,0 м/с; превышение 5 м/с нежелательно из-за шума/эрозии. Для вязких жидкостей — ниже.

Почему мой ПТО не добирает температуру?

Проверьте противоток, фактические расходы, загрязнение пластин (Δp выросла?), наличие воздуха, корректность автоматического регулирования.

Можно ли «прибавить мощность» существующему разборному ПТО?

Да. Добавляют 10–30% пластин в тот же корпус, если позволяет усилие сжатия и рама. Пересчёт гидравлики обязателен.

Подходит ли пластинчатый ПТО для пара?

Да, при Т до ~180°C и наличии конденсатоотводчика, редуктора давления и правильных уплотнений (Viton). Часто выбирают полусварные решения.

Как часто промывать и обслуживать аппарат?

При подготовленной воде — 1 раз в год; без подготовки — каждые 6 месяцев. Замена уплотнений раз в 3–7 лет по состоянию/температуре.

Сколько стоит комплект уплотнений?

Как правило, 15–25% цены нового аппарата. Для ПТО на ~50 пластин ориентир — 30–50 тыс. руб. Рентабельно менять комплектом.
