Теплообменник на схеме — Теплообменник как функциональный узел: направления потоков, тип конструкции, маркировка контуров

Как отображают теплообменник на схемах

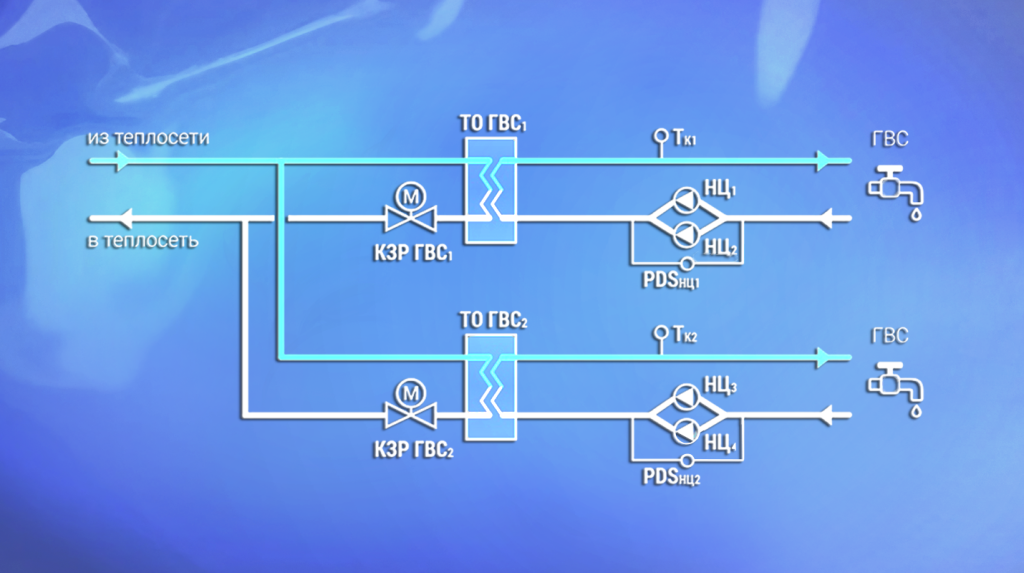

На P&ID/технологических схемах теплообменник показывают условным символом с двумя (иногда тремя) теплоносителями и стрелками направления. Для простоты чтения рядом размещают позиционное обозначение (например, «Е-101»), подписи сред и температурные графики.

Тип символа	Как выглядит	Где используют
Общий теплообменник	Два прямоугольника/половины с перегородкой и стрелками навстречу	Общее обозначение «жидкость–жидкость»
Пластинчатый	Пакет тонких линий/штрихов (пластины) между патрубками	ГВС, отопление, технологические узлы
Кожухотрубчатый	Кожух с трубным пучком; часто показывают трубные решётки	Пар, масло, конденсаторы/холодильники

Типы и ключевые элементы

Корпус/рама — удерживает давление и геометрию.
Теплопередающие элементы — пластины/трубки, формируют каналы.
Трубные решётки/планки направляющие — фиксация ходов и уплотнений.
Патрубки — вход/выход сред с маркировкой «горячая/холодная» (A/B).
Компенсаторы — снимают термонапряжения и вибрации.

Какие параметры подписывают

T1/T2 — температуры на входе/выходе горячей среды; t1/t2 — для холодной.
Q — тепловая мощность, кВт; G — расход (м³/ч или кг/с).
Δp — потери давления по каждой стороне.
Материалы (AISI 304/316, титан и т.д.), класс давления/температуры.
Схема ходов — 1×1, 2×2 и т.п.; тип подключения — резьба/фланец, DN.

Маркер	Что даёт на схеме	Примечание
Противоток	Максимальный ΔT_lm	Стрелки навстречу
Параллельный	Проще, но менее эффективен	Стрелки в одном направлении
Байпас	Сервис без остановки	Обходная линия с клапаном
Воздухоотводчик/дренаж	Удаление воздуха/слив	Вверху/внизу аппарата

Маркировка потоков и ходов

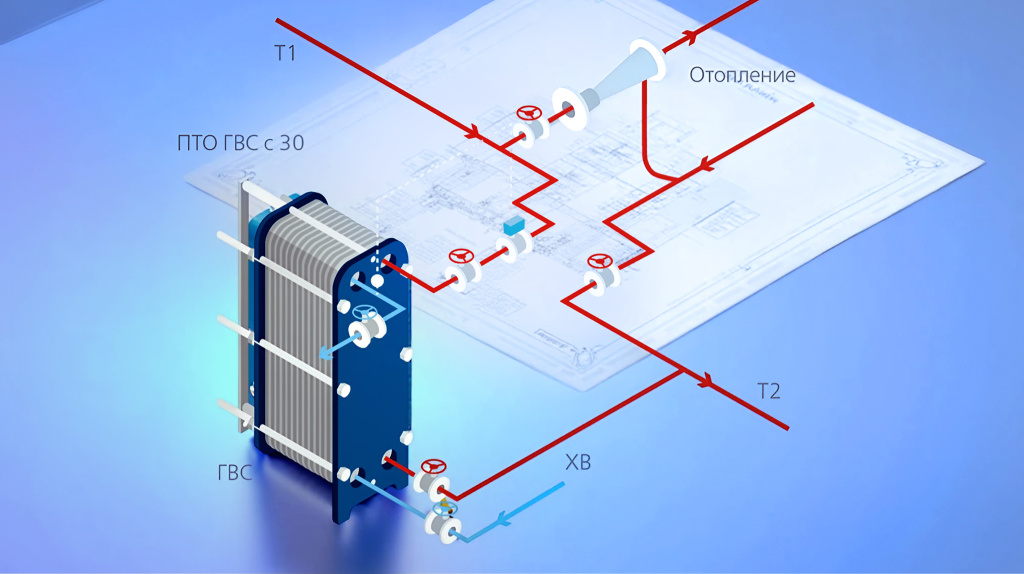

Чтобы исключить путаницу, на схеме жестко фиксируют обозначения сторон («A» — горячая, «B» — холодная), нумеруют патрубки, подписывают ходность (например, 2×2). Для пластинчатых ПТО рекомендуют диагональное подключение и указание «вход сверху/снизу» для предотвращения завоздушивания.

Формулы и 2 примера расчёта

Пример 1 — ГВС на схеме
Вода из сети: 10→55 °C, расход 0,9 м³/ч. Мощность:
Q = G·c·Δt. Берём 0,9 м³/ч ≈ 0,25 кг/с; c≈4,187 кДж/(кг·К), Δt=45 K.
Q ≈ 0,25·4,187·45 ≈ 47 кВт. На схеме указать: Q=47 кВт; Δp≤30 кПа; DN по расчёту.

Пример 2 — Отопление 80/60 ↔ 40/55 °C
Первичный контур 80/60 °C, вторичный 40/55 °C, требуемо Q=50 кВт.
Массовый расход первички: G = Q/(c·Δt) → G ≈ 50/(4,187·20) ≈ 0,598 кг/с ≈ 2,15 м³/ч.
На схеме подписать расходы, Δp на обеих сторонах и противоток.

Для точности указывают ΔT_lm и допустимые потери давления — это облегчает проверку соответствия фактической поставки схеме.

Чек-лист проектировщика и монтажника

Позиция и тип аппарата (ПТО/кожухотрубный) однозначно указаны.
Есть стрелки направлений и подписи сред, T и G на вход/выход.
Нанесены байпас, фильтры, воздухоотводчики, дренажи, точки контроля.
Для ПТО — диагональное подключение; для кожухотрубного — компенсация тепловых деформаций.
Прописаны класс давления/температуры, материалы контактных поверхностей.
На плане предусмотрен сервисный доступ (снятие крышек/пакета пластин).

Типичные ошибки на схемах

Нет маркировки «горячая/холодная» — зеркальная обвязка и падение мощности.
Отсутствует байпас — нельзя вывести аппарат на сервис.
Не указаны Δp — риск недобора расхода и шума в портах.
Нет воздухоотводчиков — завоздушивание верхних каналов.
Неверная ходность/перепутаны патрубки — неравномерный прогрев.

FAQ — теплообменник на схеме

Есть ли единый символ теплообменника?

Есть базовый символ, но для ПТО/кожухотрубных применяют уточняющие графические элементы и подписи.

Нужно ли всегда показывать противоток?

Да, если он заложен расчётом. Противоток повышает ΔT_lm и КПД.

Как обозначить стороны ПТО?

Принять «A» — горячая, «B» — холодная и придерживаться этого по проекту и паспорту.

Что подписывать кроме T и G?

Δp на обеих сторонах, материалы мокрых частей, класс давления, схему ходов и тип присоединений.

Как показать байпас?

Обходная линия с арматурой вокруг аппарата; подпишите положение клапана в штатном режиме.

Зачем воздухоотводчики на схеме?

Чтобы исключить каверны и завоздушивание верхних каналов — обязательны верхние точки.

Как избежать путаницы патрубков на монтаже?

Нумерация портов на схеме и в паспорте, бирки на трубопроводах, диагональное подключение ПТО.

Что сделать при переменных нагрузках?

Указать 3-ходовой клапан, датчики T/P, возможные режимы и требуемые диапазоны расходов.

Можно ли заменить ПТО на кожухотрубный без перерасчёта?

Нет, нужен пересчёт по ΔT_lm, площадям и Δp — это разные аппараты.

Кто проверит корректность схемы?

Сделаем аудит схемы и подбор аппарата: 8 (804) 333-71-04, teplo@sn22.ru.
