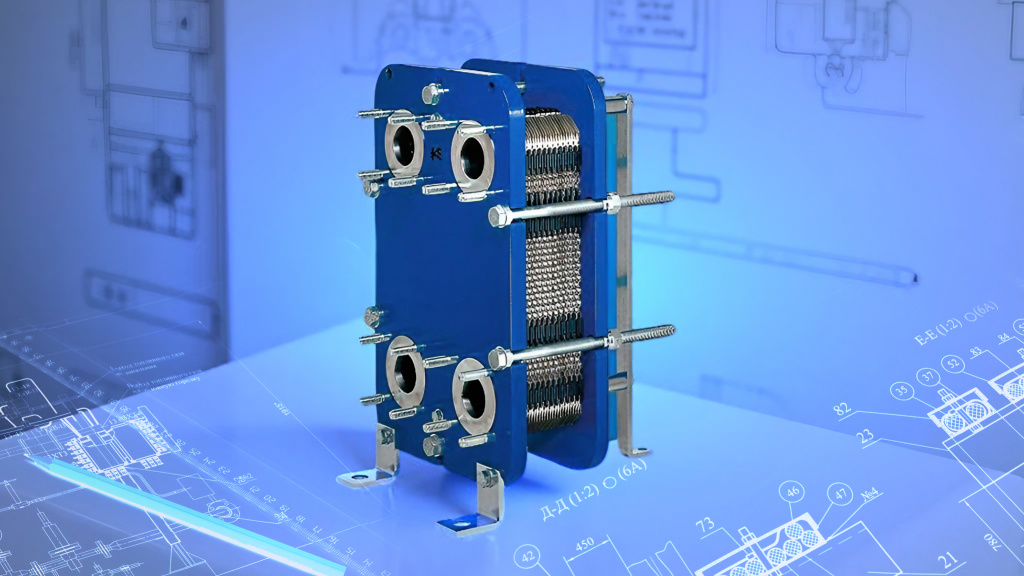

Схема подключения пластинчатого теплообменника
Как подключить пластинчатый теплообменник (ПТО) для отопления и ГВС: противоток, параллельный ход, диагональное подключение, обвязка и автоматика, типовые ошибки. Внутри — таблица схем, чек-лист монтажа, формулы и 2 числовых примера.
Нужна схема обвязки и подбор ПТО под ваш объект?
Инженер ООО «АТУ» бесплатно проверит исходные данные, подберёт схему, запорную/регулирующую арматуру и подготовит смету. Экспресс-подбор теплообменника/ЗИП.
Правильное направление потоков критично для КПД и равномерности прогрева
Принцип работы и направление потоков
В пластинчатом теплообменнике горячая и холодная среды движутся по чередующимся каналам, разделённым пластинами и уплотнениями. Наилучшая теплопередача достигается при противоточном движении и диагональном подключении патрубков (вход и выход по диагонали корпуса), что обеспечивает равномерное распределение потоков по всей площади пакета.
Типовые схемы подключения
Сравнение схем
Схема
Как подключать
Где применять
Плюсы
Ограничения/заметки
Противоток (диагональная)
Горячий поток входит сверху с одной стороны, холодный — снизу с противоположной (диагональ)
ИТП, ГВС, высокие ΔT
Максимальный КПД, стабильная температура на выходе
Базовый вариант для большинства задач

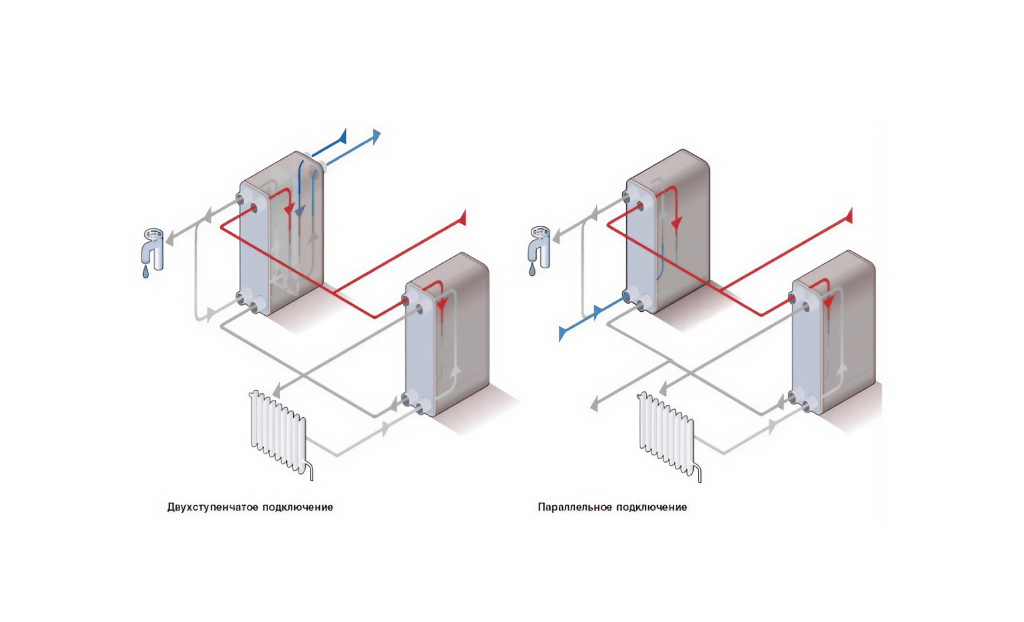

Параллельный ход
Потоки направлены «в одну сторону», входы — с одной стороны корпуса
Небольшие нагрузки, компактные узлы
Простота обвязки
Ниже эффективность; чувствительнее к завоздушиванию
Комбинированная с байпасом
ПТО в линию, параллельно — байпас с запорной арматурой
Объекты с риском аварий/ремонтов
Можно вывести ПТО без остановки узла
Нужна балансировка, чтобы не «ушёл» поток в байпас
С 3-ходовым (смесительным) клапаном
Клапан регулирования на стороне горячего теплоносителя
ИТП, ГВС, погодозависимое управление
Точная стабилизация температуры ГВС/подачи
Обязательны датчики и правильная обвязка обраток
Диагональная схема соединений помогает избежать «мёртвых зон» в крайних каналах
Обвязка и автоматика: что установить обязательно
Элемент
Зачем нужен
Ориентиры/советы
Грязевик (Y-фильтр)
Защита каналов от мусора и сварной окалины
Ячейка 0,5–1,0 мм; ревизия по перепаду давления
Воздухоотводчик + дренаж
Удаление воздуха и слив при сервисе
В верхней точке горячей/холодной сторон
Запорные краны
Отключение ПТО для обслуживания
Перед/после ПТО на обеих средах
Байпасная линия
Обход ПТО при аварии/ремонте
С балансировочным вентилем
Термометры/манометры
Контроль T и Δp
На входе/выходе обеих контуров
Насос циркуляционный
Поддержание расхода
Подбор по требуемому расходу и суммарным потерям
3-ходовой клапан + контроллер
Регулирование температуры
По подаче ГВС/отопления; датчики на подаче/обратке
Компенсаторы
Снятие вибраций и температурных удлинений
Гибкие вставки перед/после ПТО
Соблюдайте направления стрелок на корпусе ПТО и арматуры. Скорость в патрубках — обычно в пределах 0,6–3,5 м/с (не более ~5 м/с), рекомендованный расчётный перепад давления на ПТО — 20–50 кПа на каждую сторону.
Расчётные ориентиры: формулы и 2 примера
Пример 1 — проверка мощности по расходу
Необходимо получить ГВС 55 °C из холодной воды 10 °C, расход 0,6 м³/ч.
Формула: Q = G · c · Δt, где G — массовый расход (кг/с), c ≈ 4,187 кДж/(кг·К), Δt — подъём температуры.
0,6 м³/ч ≈ 0,167 кг/с; Δt = 45 K → Q ≈ 0,167·4,187·45 ≈ 31,5 кВт.
Подбираем ПТО и насос под этот тепловой поток и допустимые потери давления.
Пример 2 — оценка LMTD
Противоток: первичный контур 80→60 °C, вторичный 10→55 °C.
ΔT₁ = 80−55 = 25 K; ΔT₂ = 60−10 = 50 K; ΔTlm = (ΔT₁−ΔT₂)/ln(ΔT₁/ΔT₂) ≈ (25−50)/ln(25/50) ≈ 36 K.
Чем выше ΔTlm, тем меньше требуемая площадь ПТО (при том же Q).
Чек-лист монтажа и пусконаладки
Проверить направление потоков и диагональное подключение.
Установить фильтр, воздухоотводчик, дренаж, запорные краны, байпас.
Смонтировать компенсаторы, датчики T и P, предусмотреть точки отбора.
Промыть трубопроводы перед включением (в т.ч. новый участок).
Заполнить систему без гидроударов, удалить воздух.
Проверить Δp, расход и T на входе/выходе, провести опрессовку.
Настроить 3-ходовой/насосы, зафиксировать режим в паспорте узла.
Типичные ошибки
Перепутаны вход/выход — потеря до 20–30% эффективности.
