Устройство для подогрева воды в системах теплоснабжения
Что такое узел подогрева воды (ГВС/ИТП), из чего он состоит, какие бывают теплообменные аппараты, как рассчитать мощность и площадь, на что смотреть при монтаже и как обслуживать без аварий. Внутри — формулы с примерами, таблицы и чек-листы.
Нужен узел подогрева воды под ваши режимы?
Передайте исходные данные — инженер ООО «АТУ» бесплатно подберёт теплообменник, автоматику и насосы. КП и смета — в течение 15–60 минут.
Это узел, который передаёт тепло от сети/котла/пара к воде из водопровода для нужд ГВС или технологического процесса. Базовый состав: теплообменник (пластинчатый или кожухотрубный), насос(ы), регулирующий клапан, датчики T/p/расхода, запорная арматура, фильтры, автоматика и безопасность.

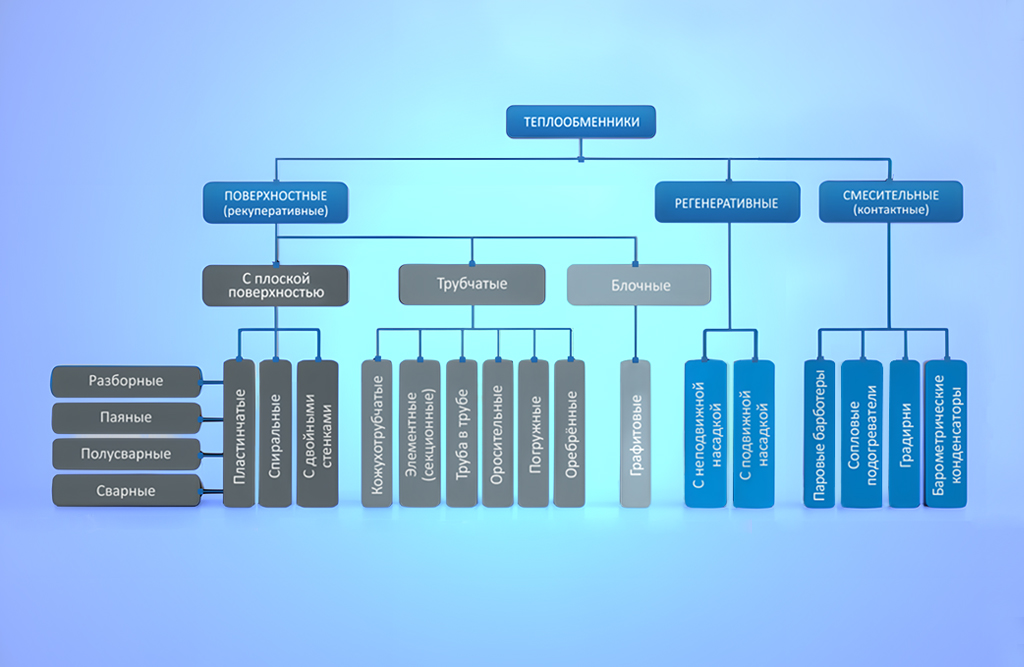

Принцип работы и типы аппаратов

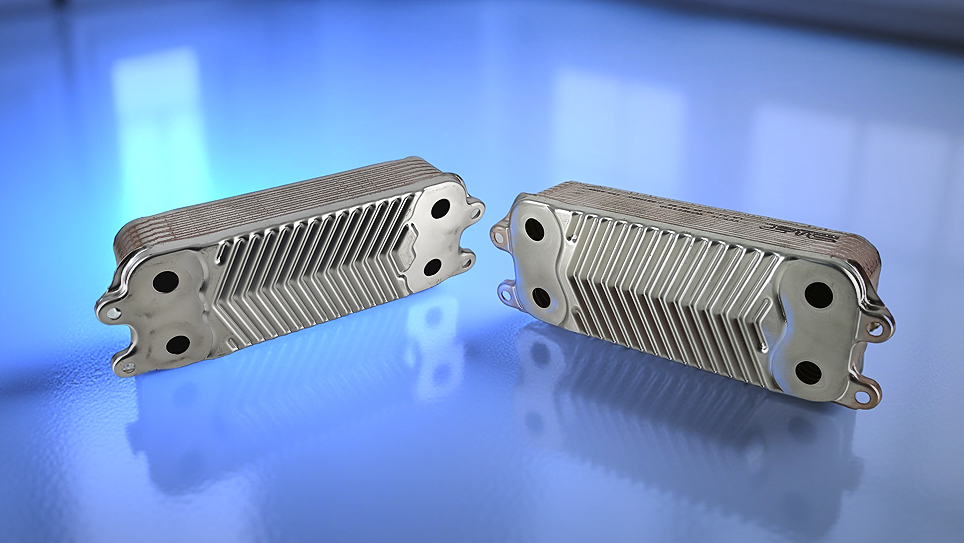

Пластинчатые теплообменники — паяные (компактные, для чистых сред) и разборные (сервисопригодные, настраиваемая площадь).
Кожухотрубные — устойчивы к высоким давлениям/температурам, подходят для загрязнённых сред и больших расходов.
Спиральные/блочные — нишевые решения, когда критичны гидравлика и загрязняемость.
Ключ: правильный противоток и турбулизация потоков дают высокий коэффициент теплопередачи при разумных потерях давления.
Разновидности и где что применять
Задача
Рекомендуемый аппарат
Плюсы
Комментарий
ГВС в ИТП/ЦТП
ПТО паяный/разборный
Компактность, высокий U
При пиковых расходах — разборный
Отопление
ПТО разборный
Сервис, наращиваемая площадь
Δp 0,2–0,6 бар/контур — ориентир
Грязные/вязкие среды
Кожухотрубный
Проходимость, прочность
Габариты и стоимость выше
Формулы и 2 примера расчёта
Тепловая мощность: Q = m · c · ΔT. Для воды c ≈ 4,18 кДж/(кг·К), m = ρ·V.
Площадь ПТО: A = Q / (U · ΔTlm), где ΔTlm — логарифмическая средняя разность температур.
Пример 1 (ГВС, проточный): требуется нагревать 2,5 м³/ч воды с 10 до 60 °C.
m ≈ 2500/3600 = 0,694 кг/с; Q ≈ 0,694·4,18·(60−10) ≈ 145 кВт.
При U=3500 Вт/м²·К и ΔTlm=20 °C получаем A ≈ 2,07 м². Закладываем запас 10–15% → 2,3–2,4 м².
Пример 2 (одно- vs двуступенчатая ГВС): та же нагрузка 145 кВт. В двухступенчатой схеме (первая от обратки отопления) ΔTlm выше → площадь меньше на ~10–20%, экономия тепла в межсезонье.
Подбор: исходные данные и критерии
Параметр
Что указать
Ед.
Ориентир/пример
Назначение
ГВС/отопление/процесс
—
ГВС двухступенчатая
Расход(ы)
по каждому контуру
м³/ч
2,5 / 3,0
Температуры
вход/выход обоих контуров
°C
80→60 / 10→60
Допустимая Δp
по каждому контуру
бар
0,2–0,6 (вода)
Рабочие p/T
макс. давление/температура
бар/°C
10 / 90
Среда
вода/гликоль %, химия
—
вода или гликоль 30%
Материалы
пластины/уплотнения
—
AISI 316 + EPDM
Автоматика и безопасность
Регулирующий клапан по температуре ГВС, приоритет ГВС при общем источнике.
Датчики T/p/Δp на обоих контурах; защита по максимальной температуре/давлению.
Погодозависимое управление для контуров отопления.
Монтаж и обвязка
Чек-лист монтажа
Фильтр/грязевик перед теплообменником, дренажи и воздухоотводчики у портов.
Противоток; корректная ориентация портов и датчиков.
Сервисный зазор для разборных ПТО = длине пакета пластин.
