Разборные пластинчатые теплообменники «Феникс» для отопления, ГВС и ИТП: линейка APR, базовые характеристики, как выбрать модель по исходным данным, рекомендации по материалам, монтажу и сервису. В конце — FAQ и чек-листы.

Нужен подбор теплообменника «Феникс» под ваши режимы?

Пришлите расход, температуры и требования по давлению — инженер ООО «АТУ» подберёт модель APR, материалы, уплотнения и подготовит смету.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Экспресс-подбор теплообменника/ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

«Феникс» — где применяются
Линейка APR и области применения
Базовые технические характеристики
Как выбрать модель: данные и расчёт
Преимущества разборной конструкции
Типовые схемы и сферы
Материалы пластин и уплотнений
Монтаж и сервис
Документы и что прислать на подбор
FAQ ×10

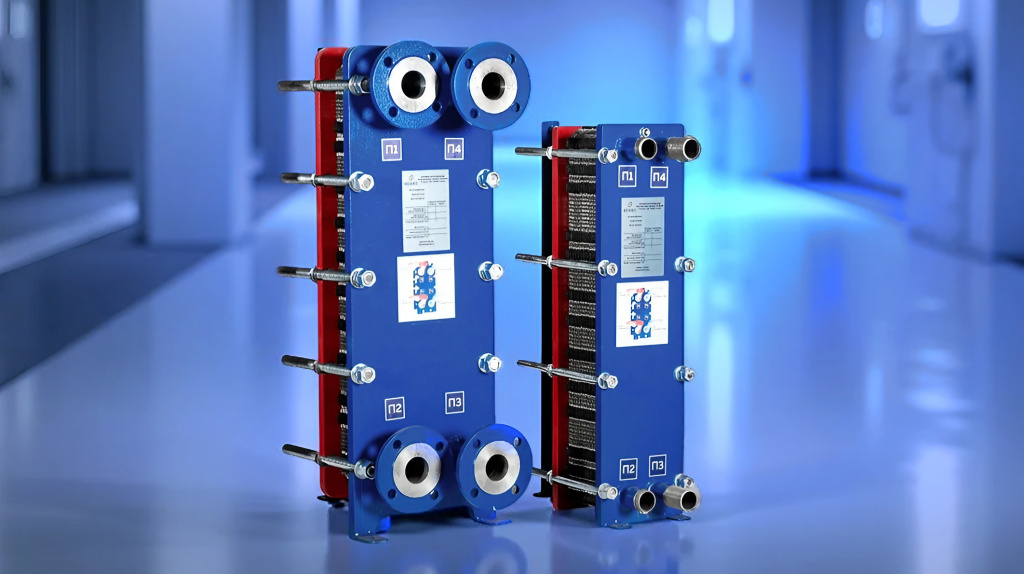

Феникс теплообменники официальный сайт — Разборные пластинчатые теплообменники «Феникс»: компактность, сервисность и высокий коэффициент теплопередачи

«Феникс» — где применяются

Разборные пластинчатые теплообменники «Феникс» применяют в системах отопления, ГВС, вентиляции/холодоснабжения и технологических процессах. Они подходят для ИТП/ЦТП, жилых комплексов, бизнес-центров и промышленных площадок.

Линейка APR и области применения

Представлены популярные модели: APR-7, APR-19, APR-21, APR-22, APR-100. Ниже — ориентиры назначения.

Модель	Типовые задачи	Подключение	Примечание
APR-7	Компактные тепловые узлы, малые нагрузки	Фланец/резьба (по проекту)	Индивидуальные дома, небольшие объекты
APR-19	ГВС/отопление среднего объекта	Фланец/резьба (по проекту)	Хит для ИТП в МКД
APR-21 / APR-22	Средние и крупные тепловые нагрузки	Фланцевое	ИТП/ЦТП, узлы с пиками потребления
APR-100	Промышленные контуры и теплоцентрали	Фланцевое	Высокие расходы/мощности

Важно: окончательный выбор модели — по результатам расчёта под ваши исходные данные.

Базовые технические характеристики

Площадь теплообмена — формируется набором пластин (расчёт под задачу).
Рабочее давление — до 16 бар (в зависимости от исполнения).
Температура — до 150 °C (по паспорту исполнения).
Подключение — фланцевое/резьбовое/быстросъём (по проекту).
Пластины — нержавеющая сталь AISI 304/316.
Уплотнения — EPDM, NBR, Viton — по среде и температуре.

Как выбрать модель: данные и расчёт

Нужно от вас	Зачем	Пример
Назначение узла	Определяет схему (ГВС/отопление/процесс)	ГВС 2-ступ.
Расход(ы) по контурам	Считает площадь и гидравлику	10 м³/ч
Температуры вход/выход	ΔT и ΔT_lm → площадь	80→60 / 10→50 °C
Допустимая Δp	Баланс U и насосной энергии	≤0,5 бар
Среда и материалы	Выбор стали/уплотнений	вода, AISI 316 + EPDM

Быстрый ориентир мощности (вода): Q = m·c·ΔT. Для 2,0 м³/ч нагрева 10→60 °C: m≈0,556 кг/с → Q≈116 кВт. Площадь подбираем по A = Q/(U·ΔT_lm) с проверкой скоростей и Δp.

Преимущества разборной конструкции

Сервис без демонтажа: замена уплотнений/пластин, разборная чистка.
Масштабируемость: можно изменить площадь набором пластин (после пересчёта).
Энергоэффективность: высокий U при разумной Δp (обычно 0,2–0,6 бар/контур для воды).

Типовые схемы и сферы

Отопление (ИТП): смесительный узел с погодозависимым регулированием.
ГВС: одно- и двухступенчатые схемы, приоритет ГВС.
Промышленность: технологические контуры нагрева/охлаждения.

Материалы пластин и уплотнений

Среда/условия	Пластины	Уплотнения	Комментарий
Вода/гликоль ≤40%	AISI 316	EPDM	Стандарт для ЖКХ/ИТП
Повышенные T/химстойкость	AISI 316	Viton	Температура/химия по паспорту
Масла/топливные	AISI 316	NBR/HNBR	Проверка совместимости

Монтаж и сервис

Чек-лист монтажа

Сервисный зазор со стороны подвижной плиты = длине пакета пластин.
Фильтр/грязевик, дренажи и воздухоотводчики у портов.
Противоток, корректная ориентация портов и датчиков.

Регламент обслуживания

Контроль Δp/температур — ежемесячно.
Промывка — каждые 6–12 месяцев (по показаниям).
Замена уплотнений — в среднем раз в 3–7 лет.

Документы и что прислать на подбор

Паспорт, сертификаты, карта затяжки — предоставляем с поставкой.
Для подбора: назначение, расход(ы), температуры, допустимая Δp, среда, требования к материалам.

FAQ — по теплообменникам «Феникс»

Чем модели APR-7, 19, 21/22 и 100 отличаются по назначению?

APR-7 — компактные узлы; APR-19 — типовые ИТП/ГВС; APR-21/22 — средние/крупные нагрузки; APR-100 — промышленные контуры с высокими расходами.

Можно ли нарастить мощность без замены аппарата?

Для разборных ПТО — часто да: добавлением пластин после пересчёта гидравлики и усилия сжатия.

Какие уплотнения выбирать: EPDM, NBR или Viton?

EPDM — вода/гликоль; NBR/HNBR — масла/топлива; Viton — повышенные температуры и химстойкость. Выбор зависит от среды и T.

Какие предельные p/T поддерживают аппараты?

В зависимости от исполнения — до 16 бар и до 150 °C. Точное значение смотрите в паспорте выбранной модели.

Какие данные нужны для подбора?

Назначение, расход(ы), T вход/выход по обоим контурам, допустимая Δp, среда, требования к материалам и документам.

Какие скорости и потери давления считать нормальными?

Для воды обычно скорость 1,5–3,0 м/с и Δp 0,2–0,6 бар/контур — компромисс между U и насосной энергией.

Как часто необходима чистка?

Ориентир — раз в 6–12 месяцев или по росту Δp и падению температуры. Метод — CIP или разборная промывка.

Есть ли ЗИП и сервисная поддержка?

Да. Подберём уплотнения/пластины, проведём диагностику и опрессовку, предоставим регламенты обслуживания.

Какие документы предоставляются?

Паспорт, сертификаты соответствия, руководство по эксплуатации, карта затяжки.

Как заказать расчёт и смету?

Напишите на teplo@sn22.ru или позвоните 8 (804) 333-71-04 — пришлите исходные данные, подготовим подбор и КП.
