Разборный пластинчатый теплообменник

Q: Когда выбирать разборный, а не паяный теплообменник?

Когда важны чистка/ремонт, работа со средами с примесями и возможность изменять площадь путем добавления пластин.

Q: Какие прокладки ставить на ГВС?

Обычно EPDM (пищевой), стойкий к горячей воде и пару; температура и химсостав уточняются по паспорту.

Q: Можно ли смешивать пластины разных производителей?

Нет — различается геометрия и уплотнители; возможны течи и падение эффективности.

Q: Что критично при сборке?

Чистые канавки, правильная ориентация пластин (A/B), равномерная протяжка болтов до размера «L».

Q: Какие скорости потока для воды безопасны?

Обычно 0,3–1,0 м/с; выше — лучше теплообмен, но больше потери давления и эрозия.

Q: РПТО подходит для гликоля?

Да, при выборе AISI 316 и прокладок NBR/EPDM с учётом вязкости и коррекции коэффициента теплопередачи.

Q: Сколько служат прокладки?

Типично 3–7 лет — зависит от температуры, химсостава и частоты разборок.

Q: Нужны ли фильтры?

Да, перед РПТО нужны грязевики/магнитные уловители для защиты от засоров и эрозии.

Q: Можно работать в прямотоке?

Можно, но противоток обеспечивает больший температурный напор и эффективность.

Коротко: разборный пластинчатый теплообменник (РПТО) — это «конструктор» из гофрированных пластин и прокладок: его легко чистить, наращивать по производительности и чинить. Ниже — устройство, формулы подбора, монтаж, типовые материалы прокладок и живые кейсы.

Нужно подобрать/рассчитать РПТО под ваш объект?

Соберём исходные данные, дадим теплогидравлический расчёт, спецификацию и узелные схемы.

Позвонить 8 (804) 333-71-04 Отправить ТЗ Рассчитать онлайн Каталог РПТО

Содержание:

Что такое РПТО — простое объяснение
Устройство и ключевые элементы
Принцип работы
Прокладки и материалы: как выбрать
Расчёт: базовые формулы + микро-примеры
Монтаж и гидравлика: схемы, лайфхаки
Эксплуатация, сервис и диагностика
Области применения (ЖКХ, промышленность, спец-сценарии)
Сравнение: разборный vs паяный vs кожухотрубный
FAQ

Современные системы отопления, вентиляции и кондиционирования (HVAC), а также технологические линии в промышленности широко используют теплообменник пластинчатый разборный. Его конструкция позволяет эффективно передавать тепло между двумя средами без их смешивания: «пакет» гофрированных пластин с уплотнителями образует два изолированных контура.

«Разборные» — потому что пакет легко разжимается и разбирается для промывки или замены прокладок. Это резко упрощает обслуживание и снижает простои по сравнению с неразборными аппаратами.

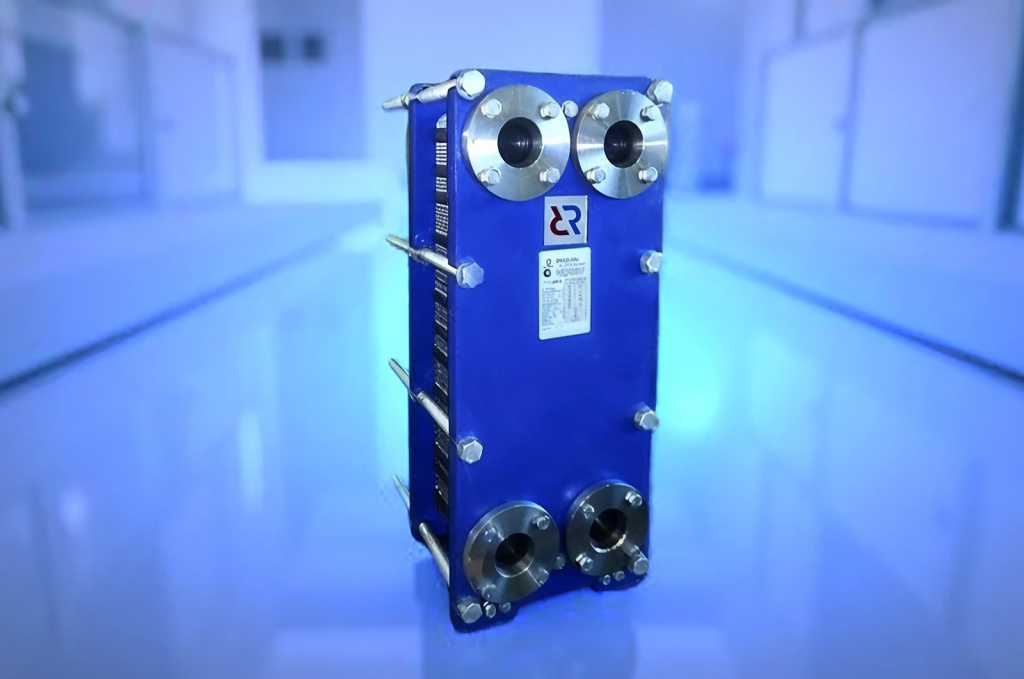

Строение теплообменника — Базовая компоновка РПТО: плиты, пакет пластин, направляющие, стойка, патрубки и болты стяжки.

Что такое РПТО — простое объяснение

На пальцах: это «бутерброд» из тонких гофрированных пластин. По соседним каналам бегут горячая и холодная среды. Тепло идёт через металл, а прокладки не дают потокам перемешаться. Нужно больше мощности — добавляем пластины; упала эффективность — разобрали, промыли, собрали.

Устройство и ключевые элементы

Передняя неподвижная плита и задняя подвижная плита (для доступа к пакету).
Набор рабочих пластин с гофрами и четырьмя коллекторными отверстиями.
Верхняя/нижняя направляющие для позиционирования пластин.
Рама/стойка, стяжные шпильки/болты, опоры.
Патрубки (вход/выход), штуцера дренажа/воздухоотводов по проекту.
Уплотнители (прокладки) в канавках пластин — клипсовые или клеевые.

Большинство деталей быстро снимаются/меняются, что удешевляет сервис.

Принцип работы

Два потока идут по чередующимся каналам. Герметичность обеспечивают прокладки, а гофры направляют потоки, повышая турбулентность и теплопередачу. Режим противотока даёт максимум температурного напора.

Коллекторные окна распределяют поток по каналам.
Тепло передаётся через тонкую стенку пластины.
Схемы: нагрев, охлаждение, конденсация, рекуперация.

Прокладки и материалы: как выбрать

Материал прокладок выбирают по среде, температуре и давлению; материал пластин — по коррозионной стойкости и санитарным требованиям.

Среда/задача	Материал пластин	Материал прокладок	Типовой диапазон, °C	Давление, бар	Рекомендация	Лайфхак
Отопление/ГВС (вода)	AISI 304/316	EPDM	-10…+150	до 16	EPDM устойчив к горячей воде и пару	Для ГВС берите питьевую санитарку и разрыв контуров
Масло/гликоль	AISI 316	NBR (нитрил)	-10…+110	до 16	NBR стойкий к маслам	Следите за совместимостью с ингибиторами
Агрессивные хлоридные среды	Титан / 254 SMO	FKM (Viton)	-5…+180	до 16	Повышенная коррозионная стойкость	При Cl⁻ > 200 ppm избегайте 304/316
Пищевая пастеризация	AISI 316L	EPDM (food grade)	0…+95	до 10	Материалы с допуском пищевой промышленности	Санобработка CIP: проверяйте химстойкость

Разборный пластинчатый теплообменник — Прокладки могут фиксироваться клипсами или клеем — у каждого способа свой сценарий применения.

Расчёт: базовые формулы + микро-примеры

Тепловая мощность

Q = G · c_p · Δt, где G — массовый расход (кг/с), c_p — теплоёмкость (кДж/(кг·°C)), Δt — перепад температур (°C).

Пример: нагреть 2,0 кг/с воды на 25°C ⇒ Q ≈ 2·4,19·25 ≈ 209,5 кВт.

Логарифмический температурный напор

ΔT_lm = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂) (противоток).

Пример: 70→40 °C и 10→35 °C ⇒ ΔT₁=70−35=35, ΔT₂=40−10=30 ⇒ ΔT_lm≈ (35−30)/ln(35/30) ≈ 32,4°C.

Площадь теплопередачи

A = Q / (k · ΔT_lm · φ), где k — коэффициент теплопередачи (Вт/(м²·°C)), φ — поправка на распределение/неполное смачивание (обычно 0,9–1,0).

Пример: Q=210 кВт, k=3500, ΔT_lm=32,4°C, φ=0,95 ⇒ A ≈ 210000 / (3500·32,4·0,95) ≈ 1,9 м².

Гидравлика

Подбирают скорости 0,3–1,0 м/с для воды (баланс между теплопередачей и Δp). Давление контроля — запас по корпусу ≥ 1,5×рабочего.

Монтаж и гидравлика: схемы, лайфхаки

Схема: чаще противоток; на ГВС — двухступенчато для максимального КПД.
Обвязка: фильтры-грязевики, запорная арматура, байпас/дренаж, воздухоотводчики.
Основание: выровнять раму; при больших аппаратах — анкерные лапы.
Сжатие пакета: контролируйте размер «L» по паспорту.

Размер рамы (пример)	Шпильбы/болты	Ориентир момента, Н·м	Контрольный размер «L»	Примечание	Лайфхак
Малые (DN25–50)	M16	70–90	По шильду	Тяните крест-накрест, по 1–2 оборота	Меряйте «L» в 3 точках — сверху/середина/низ
Средние (DN65–100)	M20	120–160	По шильду	После 24 ч — контрольная протяжка	Смажьте резьбу, но не прокладки
Крупные (DN125–200)	M24	200–260	По шильду	Следите за параллельностью плит	Диагональная линейка — быстрый контроль перекоса

Эксплуатация, сервис и диагностика

Периодический осмотр прокладок, проверка «мокрых» следов у дренажей.
Фильтрация/умягчение — меньше накипи и отложений.
Регулярная промывка (CIP) или разборка с механической чисткой — по показаниям Δp/падению температуры.

Симптом	Вероятная причина	Что сделать	Пример из практики	Совет
Падает Δt / недобор мощности	Загрязнение каналов, воздушные карманы	Деаэрация, промывка	После межсезонья — воздух в коллекторах	Ставьте авто-воздухоотводчики в верхних точках
Растёт Δp на контуре	Засорение фильтра/каналов	Проверить фильтр, CIP	ГВС: песок после работ на сети	Магнитный уловитель перед РПТО
Подтёки из дренажей	Износ/усадка прокладок, недотяжка	Контроль «L», замена прокладок	Через 3–5 лет — плановая замена комплекта	Храните комплект spare-parts на объекте

Области применения (ЖКХ, промышленность, спец-сценарии)

ЖКХ: ГВС (одно-/двухступенчато), отопление в ИТП.
Промышленность: масло-вода охлаждение, гликолевые контуры, рекуперация.
Пищевая: пастеризация/охлаждение, санитарные CIP-циклы.
Спец-сценарии: тепловые насосы, геотермия, солнечные коллекторы.

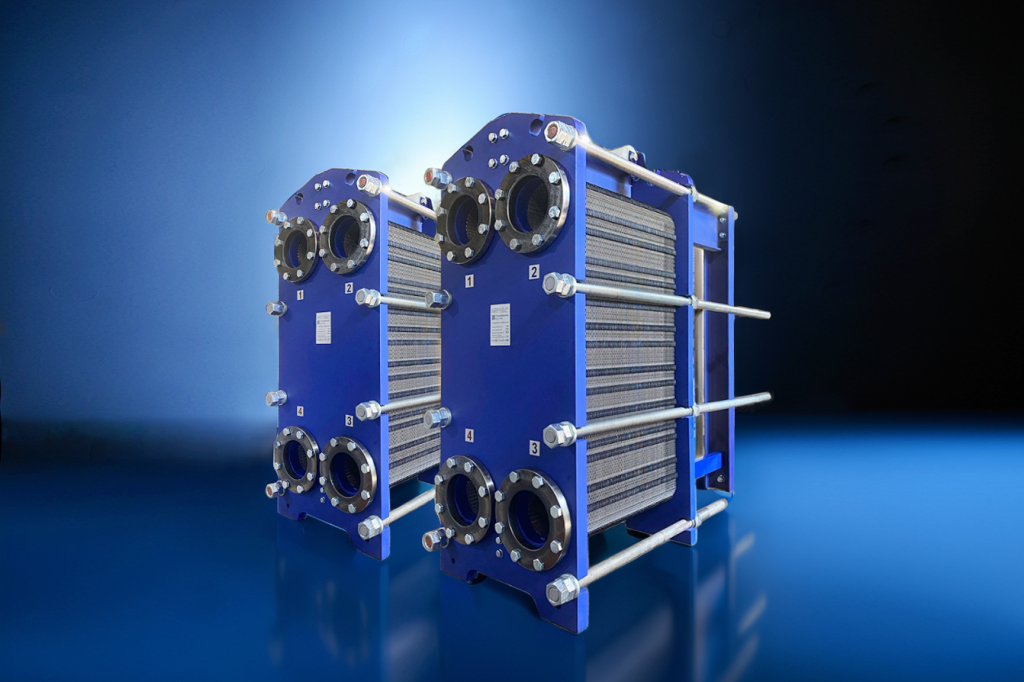

Разборный пластинчаты теплообменник — Разборная конструкция ускоряет техобслуживание и снижает простой.

Видео

Разборный пластинчатый теплообменник. Преимущества разборного типа

Сравнение: разборный vs паяный vs кожухотрубный

Тип аппарата	Сервис	Давление/темп.	КПД/габариты	Грязестойкость	Где лучше	Лайфхак
Разборный пластинчатый	Отличный: разборка/мойка	до ~16 бар / до ~180°C*	Высокий/компактный	Средняя (нужна фильтрация)	ГВС, отопление, пищевое, гликоль	Добавьте/уберите пластины для тонкой настройки

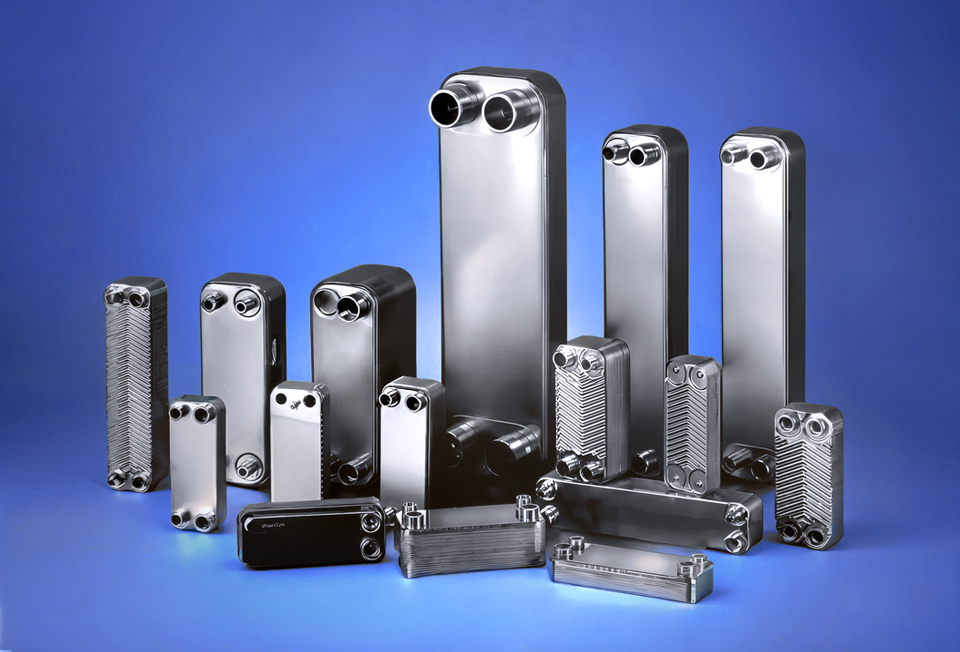

Паяный пластинчатый	Неразборный	Выше по давлению, но чувствителен к грязи	Очень компактный	Низкая (только чистые среды)	Холод/теплонасосы, чиллеры	Всегда ставьте фильтр-грязевик тонкой очистки
Кожухотрубный	Хороший (прочистка труб)	Очень высокий / высокая	Массивный	Высокая	Грязные/вязкие среды, пар	Ставьте U-образные трубки для упрощения ремонта

*Пределы — ориентиры: конкретные значения зависят от модели, толщины пластин, технологии и производителя.

FAQ — ответы на частые вопросы по разборным пластинчатым теплообменникам

Когда выбирать разборный, а не паяный теплообменник?

Когда важны чистка/ремонт, работа со средами с примесями, возможность изменять площадь путем добавления пластин.

Какие прокладки ставить на ГВС?

Обычно EPDM (пищевой), стойкий к горячей воде/пару; температура и химсостав — по паспорту.

Как понять, что пора промывать?

Растёт перепад давления и падает температурный напор при неизменных расходах — это сигналы к CIP/разборке.

Можно ли смешивать пластины разных производителей?

Нет. Геометрия/канавки/уплотнения различаются — риски течей и падения КПД.

Что критично при сборке?

Очистка канавок, правильная ориентация пластин (A/B), равномерная протяжка болтов до размера «L».

Какие скорости потока для воды безопасны?

Чаще 0,3–1,0 м/с; выше — лучше теплообмен, но растёт Δp и эрозия.

РПТО подходит для гликоля?

Да, при выборе AISI 316 и прокладок NBR/EPDM, учитывая вязкость и коррекцию k.

Сколько служат прокладки?

Типично 3–7 лет, зависит от температуры, химсостава и циклов разборки.

Нужны ли фильтры?

Да: грязевики/магнитные уловители перед РПТО — лучшая защита от засоров и эрозии.

Можно работать в прямотоке?

Можно, но ΔT_lm ниже. Противоток эффективнее, если нет спецзадач.
