Теплообменник для котла

Q: Что выбрать: вторичный ПТО или битермический теплообменник?

Вторичный ПТО стабильнее при пиках и проще в сервисе; битермический компактнее и дешевле, но чувствителен к накипи.

Q: Как понять, что пора чистить ПТО ГВС?

Падение температуры ГВС при прежнем расходе, рост Δp и шум. Рекомендуем профилактику раз в год.

Q: Можно ли использовать антифриз (гликоль)?

Да, но учитывайте совместимость материалов и увеличивайте площадь ПТО на 20–40%, а также напор насоса.

Q: Какая рабочая температура ГВС?

Обычно 60 °C с допуском 55–65 °C, обязательна циркуляция.

Q: Почему шумит теплообменник?

Часто из-за высоких скоростей, кавитации или воздуха. Проверьте балансировку и уставки насоса/клапанов.

Q: Какой запас по площади закладывать?

10–25% для чистых контуров и 20–40% для ГВС/гликоля и «грязных» сетей.

Q: Как часто менять уплотнения в разборном ПТО?

Обычно раз в 3–5 лет, по состоянию. Держите ремкомплект на объекте.

Q: Можно ли ставить паяный ПТО вместо разборного?

Можно при чистой воде и отсутствии требований CIP. Учтите меньшую ремонтопригодность.

Q: Нужно ли ставить фильтры?

Да, грязевики и магнитоуловители до/после ПТО, с манометрами для контроля засорения.

Q: Что приложить к заявке на подбор теплообменника?

Модель котла, нагрузки, режимы, желаемый расход, состав воды/гликоль, фото узла.

Теплообменник для котла подбирают по назначению (первичный/вторичный/битермический), материалу (сталь/чугун/медь/алюминий), режимам и воде. Ниже — «на пальцах» о типах, формулы подбора, примеры и чек-листы обслуживания.

Нужен подбор теплообменника для вашего котла?

Поможем определить тип, материал и площадь, учтём гидравлику и воду. Подберём аналоги и запчасти.

Позвонить 8 (804) 333-71-04 Отправить параметры Онлайн-заявка Запчасти и уплотнения

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Роль теплообменника в котле
Типы: первичный, вторичный, битермический
Материалы и как выбирать
Подбор и расчёт: формулы и пример
Схемы и совместимость (ГВС, бойлер, конденсация)
Эксплуатация, чистка и профилактика
Неисправности и диагностика
Таблицы: материалы, чек-лист подбора, примеры
FAQ

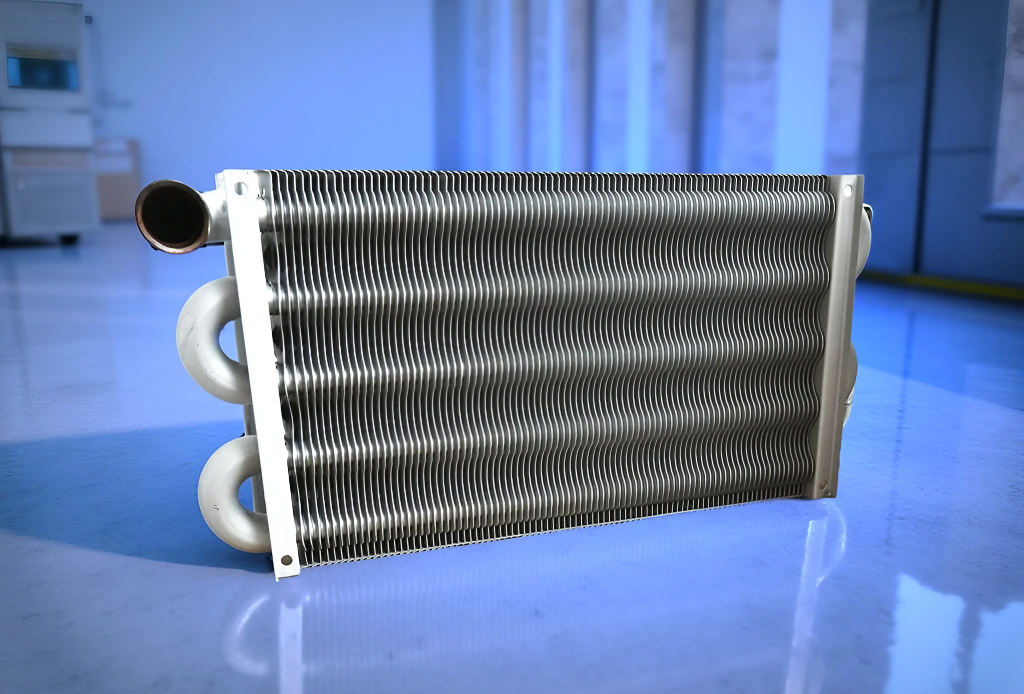

Каким образом производится чистка элементов теплообменника — От качества воды и регламента чистки напрямую зависит ресурс теплообменника.

Роль теплообменника в котле

Теплообменник передаёт теплоту от камеры сгорания или первичного контура к теплоносителю отопления/ГВС. Его эффективность определяет КПД, расход топлива и стабильность температуры.

Задачи: быстрое восприятие тепла, минимальные потери, стойкость к температурным и гидроударным нагрузкам.
Критично: совместимость материала со средой (вода/гликоль), провариваемость/пайка, ремонтопригодность.

Типы: первичный, вторичный, битермический

Первичный (отопление)

Стоит в одноконтурных и двухконтурных котлах, отдаёт тепло напрямую в контур отопления. Часто это медные ребристые трубы/пластины в настенных котлах или стальные/чугунные секции в напольных.

Вторичный (пластинчатый ГВС)

Разделяет контуры: сеть отопления → вторичный пластинчатый теплообменник → контур ГВС. Обеспечивает санитарную безопасность и стабильные 60 °C при наличии циркуляции.

Битермический

Две среды в одном корпусе: внешний контур — отопление, внутренний — ГВС. Компактно и дёшево, но чувствительно к накипи, чистка сложнее.

Выбор по объекту: квартиры/малые дома — вторичный ПТО или битермический; частные дома с бойлером — первичный + бойлер косвенного нагрева; производство — кожухотрубные/разборные ПТО с запасом.

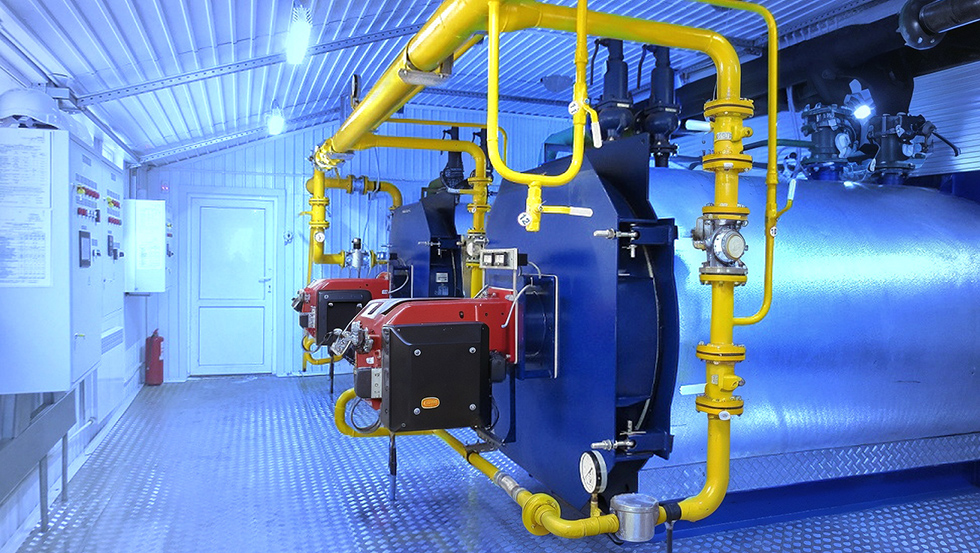

Теплообменник для котла — Пластинчатые ПТО — компактны, ремонтопригодны и точны в регулировании.

Материалы и как выбирать

Сталь: прочная, доступная, чаще в напольных секционных котлах.
Чугун: долговечен и инертен к коррозии, но тяжел и хрупок при ударе.
Медь: высокая теплопроводность, малый вес — стандарт для настенных газовых котлов.
Алюминий/силумин: хорош для конденсационных котлов (устойчив к кислым конденсатам).

Практические сценарии

ЖКХ/МКД: вторичный ПТО из нержавеющей стали, уплотнения EPDM/FKM, запас по площади 20–30%.
Промышленность (пищевая/ХВП): нержавейка AISI 316, разборные ПТО для мойки/CIP.
Спец-сценарии: тепловые насосы/солнечные — паяные ПТО (медь/никель), низкие ΔT и высокая турбулентность.

Подбор и расчёт: формулы и пример

Тепловой баланс: Q = G·c_p·Δt.
Площадь: A = Q / (k·ΔT_lm), где 1/k = ΣR + R_f (запас под загрязнение).
Гидравлика: скорости воды 0.6–2.0 м/с, целевой Δp по ПТО 20–60 кПа на сторону.

Микро-пример (частный дом 180 м²)

Нагрузка отопления: Q ≈ 18 кВт; режим 70/50 °C ⇒ Δt = 20 K.
Расход: G ≈ 18 000 / (4.187·20) ≈ 0.215 кг/с (~0.78 т/ч).
ПТО (k≈2500, ΔT_lm≈18 K): A ≈ 18 000 / (2500·18) ≈ 0.4 м² + 20% ⇒ ~0.5 м².
Насос: требуемый расход 0.78 т/ч, расчётный напор с сетями ~3–5 м.

Совет: если в системе гликоль 20–30%, учитывайте рост вязкости (k↓, Δp↑) — увеличьте A на 20–40% и проверьте насосы.

Схемы и совместимость (ГВС, бойлер, конденсация)

Двухконтурный котёл: вторичный ПТО обеспечивает ГВС 60±2 °C при обязательной циркуляции.
Котёл + бойлер косвенного нагрева: первичный контур греет змеевик бойлера; стабильно при пиках.
Конденсационные котлы: алюминиево-кремниевые/нерж. теплообменники, низкие температуры обратки выгодны.
Калориферы/вентустановки: отдельные ПТО и защита от замерзания по t обратки.

Эксплуатация, чистка и профилактика

Водоподготовка: фильтры, умягчение, контроль солесодержания для снижения накипи.
Периодичность: инспекция раз в сезон; промывка химическая 1 раз/год (по факту Δp/ΔT).
Режимы: избегайте резких разгонов по температуре, следите за кавитацией на насосах.

Кейс: двухконтурный настенный котёл

Жалобы на «провал» ГВС. Обнаружен рост Δp вторичного ПТО на 40%. Провели кислотную промывку, внедрили сетчатый фильтр и промывочные краны. Итог: стабильные 60 °C, расход газа −7–10%.

Неисправности и диагностика

Медленный нагрев/провалы ГВС: загрязнение вторичного ПТО, недостаточный расход, неверные уставки.
Шум/свист: высокие скорости >2 м/с, кавитация, воздух.
Перетечки между контурами: разгерметизация ПТО — срочная диагностика и ремонт/замена пластин/уплотнений.

Быстрая проверка: снимите ΔT и Δp на вход/выход ПТО. Резкий рост Δp при падении ΔT — признак зарастания каналов.

Таблицы: материалы, чек-лист подбора, примеры

Материал	Плюсы	Ограничения	Типовые области	Рекомендация	Лайфхак
Сталь	Прочность, цена	Коррозия при плохой воде	Напольные котлы, калориферы	Антикор/изоляция, контроль pH	Ставьте грязевики «до/после» ПТО
Чугун	Долговечность	Масса, хрупкость	Секционные котлы	Берегите от ударов/гидроударов	Демпфируйте пуски насосов
Медь	Высокий k, лёгкость	Чувствительна к агрессивной воде	Настенные газовые котлы	Умягчение, регулярная промывка	Следите за Δp вторичного ПТО
Алюминий	Устойчив к конденсату	Контроль pH, ингибиторы	Конденсационные котлы	Низкая обратка выгодна	Тёплые полы + погодозависимость

Параметр	Диапазон/ориентир	Как измерить	Пример	Примечание
Температуры (вход/выход)	70/50 °C, 60 °C ГВС	Датчики t	Дом: 70→50, ГВС 60	Циркуляция ГВС обязательна
Скорость в каналах	0.6–2.0 м/с	Расходомер + диаметр	0.9 м/с	Шум >2 м/с — снизить
Δp на ПТО	20–60 кПа	Манометры Δp	32 кПа	Рост — признак загрязнения
Запас площади A	10–25% (чистые) / 20–40% (ГВС/гликоль)	Расчёт A	0.5 м² (дом)	Учитывайте R_f
Качество воды	Жёсткость < 2–3 мг-экв/л	Анализы	2.2 мг-экв/л	Нужен умягчитель

Объект	Q, кВт	Режимы (°C)	Расход, т/ч	A, м² (k=2500)	Насос, м	Комментарий
Квартира 80 м²	8	70/50	0.35	0.2–0.25	2–3	Двухконтурный котёл
Дом 180 м²	18	70/50	0.78	0.4–0.5	3–5	Вторичный ПТО ГВС
Производство (мойка)	120	80/60	5.2	2.6–3.2	6–10	Разборный ПТО, CIP

FAQ — ответы на частые вопросы

Что выбрать: вторичный ПТО или битермический теплообменник?

Вторичный ПТО стабильнее при пиковом водоразборе и проще в сервисе; битермический компактнее и дешевле, но чувствителен к накипи.

Как понять, что пора чистить ПТО ГВС?

Признаки: падение температуры ГВС при прежнем расходе, рост Δp, шум/свист. Ориентир — профилактика 1 раз/год.

Можно ли использовать антифриз (гликоль)?

Да, но проверьте совместимость материалов и увеличьте площадь ПТО на 20–40%, насос — на больший напор.

Какая рабочая температура ГВС?

Обычно 60 °C с допуском 55–65 °C, обязательна циркуляция для стабилизации.

Почему шумит теплообменник?

Высокая скорость >2 м/с, кавитация или воздух. Проверяйте балансировку и уставки насоса/клапанов.

Какой запас по площади закладывать?

10–25% для чистых контуров; 20–40% для ГВС/гликоля и «грязных» сетей.

Как часто менять уплотнения в разборном ПТО?

По состоянию, обычно 3–5 лет. Храните комплект ремкомплекта на объекте.

Можно ли ставить паяный ПТО вместо разборного?

Да, если вода чистая и нет жёсткого регламента CIP. Но ремонтопригодность ниже, учитывайте это на производстве.

Нужно ли ставить фильтры?

Обязательно: грязевики/магнитоуловители до/после ПТО, манометры для контроля засорения.

Что приложить к заявке на подбор теплообменника?

Модель котла, нагрузки, режимы t вход/выход, желаемый расход, состав воды, наличие гликоля и фото узла.
