Теплообменник калорифер

Q: Как быстро оценить требуемую мощность калорифера?

Переведите расход воздуха L из м³/ч в м³/с и используйте Q=L·ρ·cp·Δt (ρ≈1,2 кг/м³, cp≈1 кДж/кг·К). Пример: 3000 м³/ч, Δt=30 K — около 30 кВт.

Q: Какой график воды лучше для приточки?

Обычно 80/60 или 70/50. Больший перепад по воде уменьшает расход и насос, но может увеличить габарит калорифера.

Q: Нужен ли антифриз?

При наружном воздухе ниже 0°C рекомендуем 25–40% гликоля или рециркуляцию и обязательный антифризный термостат.

Q: Какая скорость воздуха через калорифер оптимальна?

2,0–3,5 м/с — компромисс между шумом, падением давления и габаритом.

Q: Чем паровой калорифер отличается от водяного?

Паровой быстрее выходит на режим и компактнее по мощности, но требует конденсатоотводчика, уклонов и защиты от гидроударов.

Q: Можно ли использовать калорифер с тепловым насосом?

Да, фреоновые DX-калориферы работают в составе ТН/VRF. Нужны дренаж и оттайка при низких температурах.

Q: Как защититься от замерзания ребра?

Устанавливайте капиллярный термостат по диагонали, задержку останова вентилятора, байпас рециркуляции и гликоль.

Q: Как часто обслуживать калорифер?

Раз в 3–6 месяцев чистить оребрение, проверять герметичность и дренаж; чаще — на запылённых объектах.

Q: Как подобрать клапан?

По расходу воды и Kv с запасом 10–20%; учитывать перепад давления узла и тип регулирования (трёхходовой для стабильного выхода).

Q: Где смотреть паспортные данные и вес?

В спецификации/КП sn22.ru: укажем мощность при вашем графике, «сухой» и «рабочий» вес, падение давления воздуха и воды.

Калорифер — воздухонагреватель с оребрённым теплообменником (вода/пар/фреон/электро), который нагревает приточный или рециркуляционный воздух. Ниже — как он устроен, быстрые формулы подбора, готовые кейсы и таблицы типовых параметров.

Нужно рассчитать и подобрать калорифер под ваш объект?

Сообщите расход воздуха, температурный график и тип теплоносителя — подготовим расчёт мощности, гидравлики и спецификацию с ценой.

Позвонить 8 (804) 333-71-04 Получить расчёт Онлайн-заявка Запчасти и сервис

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое калорифер и где применяется
Как работает: по-простому и по-технически
Быстрый расчёт мощности и расхода
Выбор по типу теплоносителя
Подбор по воздуху: расход, Δt, скорость
Конструкция: ряды, FPI, материалы
Кейсы для ЖКХ и промышленности
Ошибки и лайфхаки
Таблицы и быстрые ориентиры
FAQ

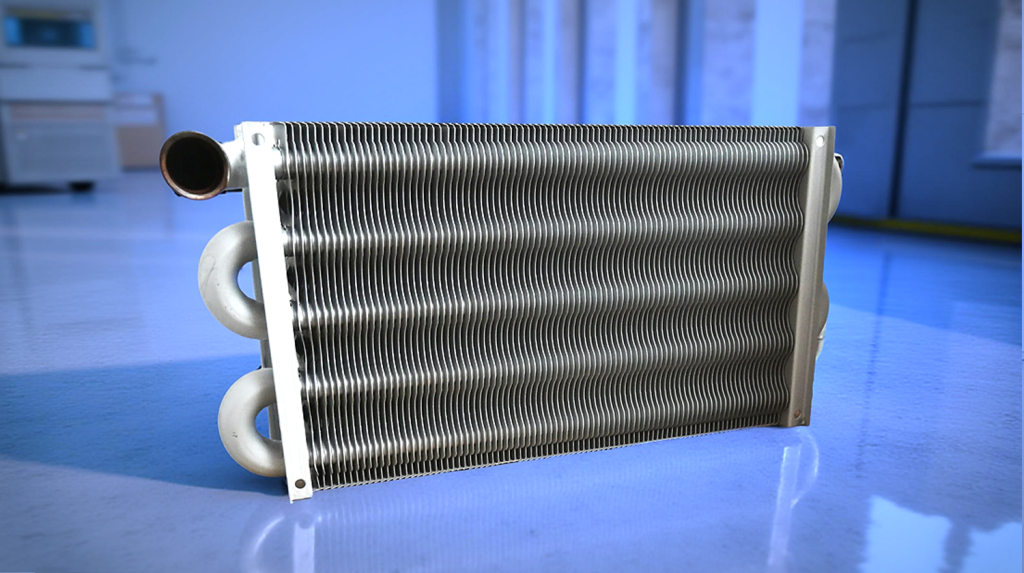

Теплообменник калорифер — Воздухонагреватель: оребрённые каналы, по трубкам циркулирует теплоноситель, вентилятор продувает воздух.

Что такое калорифер и где применяется

Калорифер — это воздухонагреватель с оребрённым теплообменником (медные/стальные трубки + алюминиевые/медные ребра), установленный в составе вентиляционной установки или канала. Теплоноситель (вода, пар, фреон) передаёт тепло воздуху, который распределяется по помещениям.

ЖКХ/коммерция: приточная вентиляция офисов, ТЦ, МКД, спортзалов.
Промышленность: цеха, склады, логистические хабы, покрасочные камеры.
Спец-сценарии: теплицы, автосервисы, сушильные линии, ЦОД (осушка/нагрев).

Коротко: Выбор калорифера зависит от расхода воздуха (м³/ч), требуемого подъёма температуры (Δt), типа теплоносителя и гидравлики/аэродинамики.

Как работает: по-простому и по-технически

Просто: вентилятор гонит воздух через «радиатор», трубы внутри горячие — воздух на выходе тёплый.
Технично: теплообмен конвективный, усиливается турбулентностью у оребрения; эффективность растёт с количеством рядов и FPI (шаг ребра).

Системно калорифер дополняют клапан регулирования, датчики t°, термостат защиты от замерзания, трёхходовой смесительный узел (для воды) и автоматика.

Быстрый расчёт мощности и расхода

Основной баланс: Q_возд = L · ρ · c_p · Δt. Для воды: Q_вода = G_w · c_p,w · (t_п − t_о).

Пример 1 (по воздуху): L = 2000 м³/ч, ρ≈1,2 кг/м³, c_p≈1,0 кДж/(кг·К), Δt = 35 K (−15→+20). Тогда Q ≈ 2000/3600 · 1,2 · 1,0 · 35 ≈ 23 кВт.
Пример 2 (по воде): Нужно Q = 30 кВт при графике 70/60 (Δt_w=10 K). Тогда G_w ≈ 30 / (4,19 · 10) ≈ 0,717 кг/с ≈ 2,6 м³/ч.

Быстрые ориентиры

Скорость воздуха в калорифере: 2,0–4,0 м/с (комфорт/шум).
Падение давления воздуха: 50–150 Па (по приточным установкам).
Δt воды чаще 10–20 K; для пара — степень перегрева 5–15 K.

Как не заморозить калорифер

Задавать минимум на выходе +5…+7°C при наружном воздухе ниже 0°C.
Использовать гликоль 25–40% или рециркуляцию при экстремальных t°.
Ставить капиллярный термостат по диагонали ребер + байпас.

Выбор по типу теплоносителя

Вода: универсально, безопасно, легко автоматизируется трёхходовым клапаном.
Пар: высокая плотность мощности, быстрый пуск, нужен конденсатоотводчик и уклоны.
Фреон: прямое испарение/конденсация в составе тепловых насосов/VRF.
Электро: автономно, но высокая нагрузка на сеть; как резерв/пиковое.

Подбор по воздуху: расход, Δt, скорость

Определяем необходимый подъём температуры и допустимую скорость через калорифер. Для снижения шума — 2–3 м/с, для компактности — до 4 м/с (с учётом фильтра/шумоглушителя).

Конструкция: ряды, FPI, материалы

Ряды (кол-во трубных рядов): 2–6 рядов, больше рядов — выше эффективность и сопротивление.
FPI (шаг ребра): 8–14 FPI (≈3–5 мм) — баланс эффективность/засоряемость.
Материалы: трубки медь/нерж.; ребра алюминий/медь; корпус оцинковка/нерж.
Покрытия: гидрофиль, эпоксипокрытие для агрессивной/морской среды.

Добавь сюда фото или видео

Кейсы для ЖКХ и промышленности

Кейс 1 — офис 1500 м², Москва

L=5000 м³/ч, −10→+18°C ⇒ Q≈ 39 кВт.
Вода 80/60 ⇒ G_w≈ 39/(4,19·20)= 0,47 кг/с ≈ 1,7 м³/ч.
Выбрали 4-рядный водяной калорифер, Δp_возд≈90 Па, клапан 3-ходовой DN32.

Кейс 2 — склад 12 м высотой, СПб

L=12000 м³/ч, −15→+15°C ⇒ Q≈ 120 кВт.
Пар 0,3 МПа: компактный паровой калорифер 5 рядов, конденсатоотводчик термостатический.
Шаг ребра 3,2 мм для меньшей засоряемости.

Кейс 3 — теплица 800 м²

Требуемый подъём +12 K при L=8000 м³/ч ⇒ Q≈ 32 кВт.
Гликоль 30% (мороз −25°C), насосная группа с байпасом, антифризные датчики.

Ошибки и лайфхаки

Типичные ошибки:

Нет защиты от замерзания (термостат/рециркуляция/гликоль) при наружном воздухе < 0°C.
Слишком высокая скорость через калорифер → шум/срыв температуры.
Игнорирование аэродинамики (фильтр + калорифер + шумоглушитель → суммарный Δp).

Лайфхак #1: Для канальных калориферов держите 2,5–3,0 м/с — это «золотая середина» по шуму/габариту.
Лайфхак #2: Гидравлический запас: насос выбирайте с учётом потерь клапана и обвязки (+20–30%).
Лайфхак #3: В агрессивной среде — эпоксипокрытие ребер и нерж. поддон для конденсата.

Таблицы и быстрые ориентиры

Тип калорифера	Где применяют	Диапазон мощности, кВт	Типовые параметры	Пример из практики	Рекомендация/лайфхак
Водяной	Офисы, ТЦ, МКД	5–250	График 70/50 или 80/60; Δt_возд 20–35 K	5 000 м³/ч, −10→+18°C, Q≈39 кВт	Смесительный узел + антифризный термостат
Паровой	Промцех, сушильные	30–500	Пар 0,2–0,6 МПа; конденсатоотводчик	12 000 м³/ч, −15→+15°C, Q≈120 кВт	Уклоны труб + сепаратор влаги
Фреоновый	VRF/ТН, кондиц.	3–150	DX-испарение/конденсация	Теплица 8 000 м³/ч, Δt=12 K	Обязательно дренаж и оттайка при <+5°C
Электрический	Резерв/пик	3–60	Ступенчатое/PLS-управление	Ретенантный догрев в ПУ	Проверить мощность ввода и АВР

Параметр	Рекомендуемый диапазон	Почему это важно	Лайфхак настройки
Скорость воздуха	2,0–3,5 м/с	Шум и Δp растут с V	Используйте переходы для равномерности поля
Δt воды	10–20 K	Компромисс между насосом и габаритом	Смесительный контур держит стабильный выход
Шаг ребра (FPI)	8–12 FPI	Больше FPI — выше КПД, но засоряемость	Для пыли — 8–9 FPI и частая продувка
Ряды	3–5	Влияет на КПД и Δp	Диагональная обвязка повышает равномерность
Антифриз	25–40% гликоль	Защита от замерзания	Учтите рост вязкости и Δp +15–30%

Исходные данные	Формула/проверка	Микропример	Результат	Примечание
L, м³/ч; t_in→t_out	Q=L/3600·ρ·c_p·Δt	2000; −15→+20	≈23 кВт	ρ≈1,2 кг/м³; c_p≈1
Q; график воды	G=Q/(4,19·Δt_w)	30 кВт; 70/60	≈2,6 м³/ч	Δt_w=10 K
Гликоль 30%	Δp ↑ на 15–30%	Δp воздуха 80 Па	→ 92–104 Па	Закладывайте запас по вентилятору

FAQ — ответы на частые вопросы

Как быстро оценить требуемую мощность калорифера?

Умножьте расход воздуха (м³/ч), приведённый к м³/с, на ρ (≈1,2), c_p (≈1) и на требуемый подъём температуры Δt. Пример: 3000 м³/ч и Δt=30 K ⇒ ≈30 кВт.

Какой график воды лучше для приточки?

Чаще 80/60 или 70/50. Большее Δt воды уменьшает расход и насос, но может увеличить габарит калорифера.

Нужен ли антифриз?

Если есть приток наружного воздуха при t° ниже 0°C — да, 25–40% гликоля или рециркуляция + антифризный термостат.

Какая скорость воздуха через калорифер оптимальна?

2,0–3,5 м/с: компромисс между шумом, падением давления и габаритом.

Чем паровой калорифер отличается от водяного?

Паровой быстрее выходит на режим и компактнее по мощности, но требует конденсатоотводчика и грамотных уклонов.

Можно ли использовать калорифер с тепловым насосом?

Да, фреоновые (DX) калориферы работают в составе ТН/VRF. Учтите дренаж и оттайку при низких температурах.

Как защититься от замерзания ребра?

Капиллярный термостат по диагонали, задержка остановки вентилятора, байпас рециркуляции и гликоль.

Как часто обслуживать калорифер?

Раз в 3–6 месяцев: очистка оребрения, проверка герметичности и дренажа; чаще — на запылённых объектах.

Как подобрать клапан?

По расходу воды и Kv с запасом 10–20%, учитывать перепад давлений узла и режим регулирования (3-ходовой для стабильного выхода).

Где смотреть паспортные данные и вес?

В спецификации/КП sn22.ru: укажем мощность при вашем графике, «сухой» и «рабочий» вес, Δp воздуха и воды.
