Теплообменник вода вода купить

Q: Как понять, что мощности хватит?

Считаем Q=m×c×ΔT и ΔTlm, проверяем допустимую Δp. Рекомендуем запас площади 10–15% под загрязнение.

Q: Что выбрать — разборный или паяный?

Разборный — для сервиса и грязных сред; паяный — когда важны компактность и цена при стабильных режимах.

Q: Подходит ли для бассейнов?

Да. Лучше 316L/титан, обязательна фильтрация и CIP-штуцер, контроль химии воды.

Q: Совместим ли с гликолем?

Да, но теплопередача снижается на 15–30%. Учитывайте это в расчёте и выбирайте подходящие уплотнения.

Теплообменник «вода–вода» — компактный способ передать тепло между контурами отопления, ГВС, вентиляции и технологических линий без смешения сред. Подберём «в размер» по Q, расходам, ΔT и допустимой Δp.

Подбор теплообменника «вода–вода» за 15–60 минут

Рассчитаем мощность, подтвердим ΔT_lm и потери давления, предложим разборный или паяный вариант и ЗИП со склада.

Позвонить 8 (804) 333-71-04 Получить смету Отправить данные на расчёт Каталог «вода–вода» (паяные)

ООО «АТУ» • Работаем по РФ и ЕАЭС • Документы и протоколы испытаний

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое теплообменник «вода–вода»
Где применяются и какие задачи решают
Какой тип выбрать: разборный или паяный
Расчёт мощности и площади — формулы и примеры
Подбор под задачу — чек-лист и лайфхаки
Типовые режимы и быстрый выбор (таблица)
Материалы: пластины и уплотнения
Монтаж и обвязка — схемы и ошибки
Кейсы из практики
Сроки поставки и сервис
FAQ — 10 вопросов

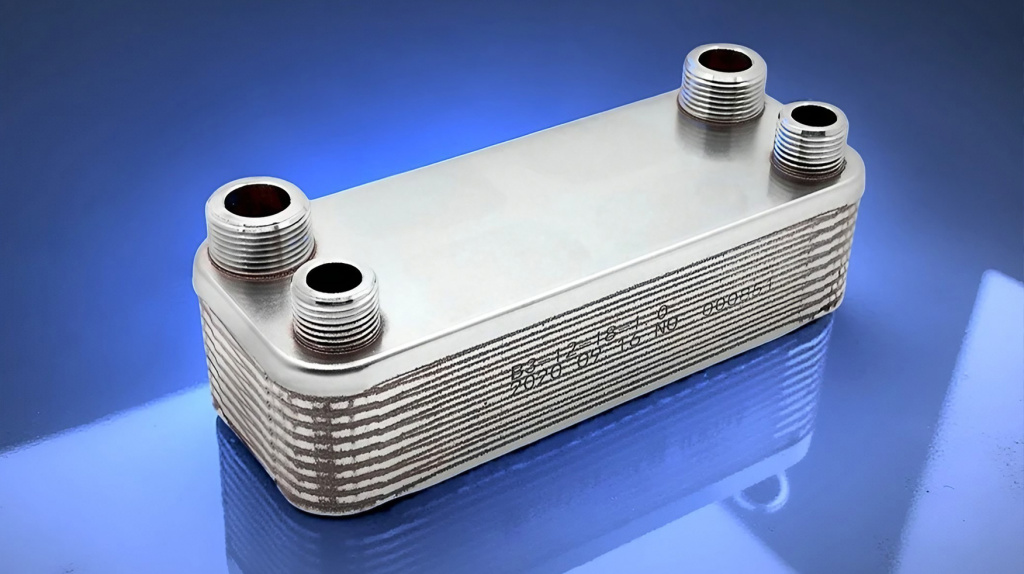

Теплообменник вода вода купить — Пластинчатые «вода–вода»: компактность, высокий U и быстрый пуск.

Что такое теплообменник «вода–вода»

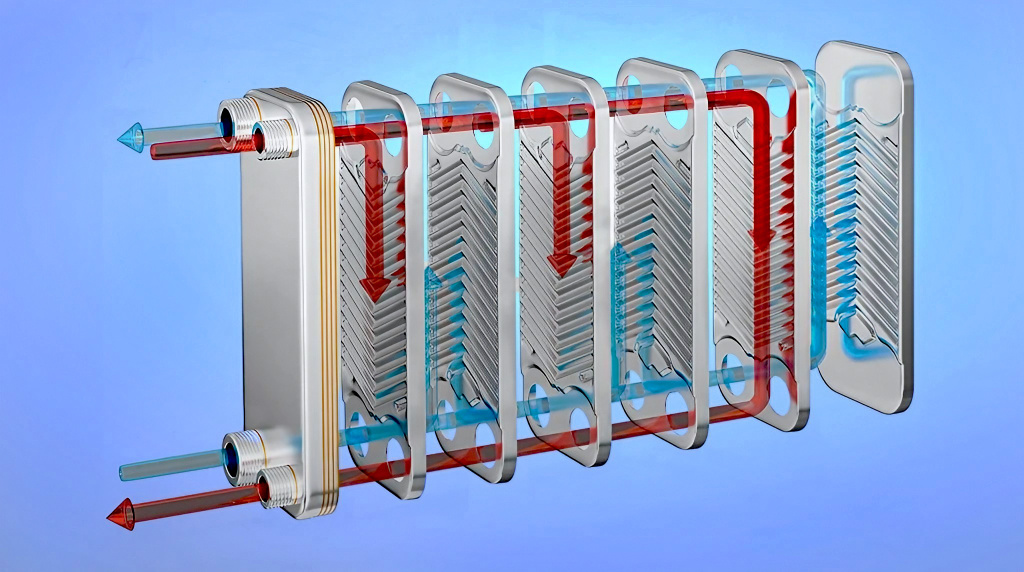

Это аппарат, где тепло передаётся от горячего водяного контура к холодному через пакет тонких гофрированных пластин. Среды не смешиваются, а противоток и турбулентность дают высокий коэффициент теплопередачи.

Суть выбора: из ваших данных (Q, расход, температуры, допустимая Δp) определяем площадь теплообмена и тип устройства — паяный (компактный) или разборный (сервисопригодный).

Где применяются и какие задачи решают

ЖКХ/ИТП/ЦТП: ГВС (1–2 ступени), отопление, подпитка.
Промышленность: маслоохладители, гликолевые контуры, пастеризация (пищевая), рекуперация (энергетика).
HVAC/вентиляция/холод: чиллеры, фанкойлы, гликольные станции.
Спец-сценарии: тепловые насосы, солнечные/геоконтуры, бассейны.

Какой тип выбрать: разборный или паяный

Тип	Когда выбирать	Плюсы	Ограничения	Рекомендация	Лайфхак
Разборный пластинчатый	Переменные нагрузки, грязные среды, нужен сервис/наращивание мощности	Чистка, замена уплотнений, добавление пластин	Больше габариты, требуется протяжка	ЖКХ/пром при Δp 0.2–0.8 бар	Заложите +10–15% площади под загрязнения
Паяный пластинчатый	Компактные узлы, стабильные расходы, ограничено место	Монолитность, цена, компактность	Неразборный, чувствителен к грязи	ИТП, ТН, чиллеры при фильтрации ≤0.5–1.0 мм	Предусмотрите штуцеры для CIP-промывки

Расчёт мощности и площади — формулы и примеры

Тепловая мощность

Q = m × c × ΔT, где m — массовый расход (кг/с), c ≈ 4.18 кДж/(кг·К) для воды, ΔT — разница температур, К.

Микро-пример: 5 м³/ч воды (≈1.39 кг/с) нагреть с 20 до 60 °C → Q ≈ 1.39 × 4.18 × 40 ≈ ≈232 кВт.

Площадь теплообмена

A = Q / (U × ΔT_lm), где U (вода↔вода) обычно 2000–6000 Вт/м²·К, ΔT_lm — логарифмическая разность температур.

Микро-пример: Q = 120 кВт, U = 3500, ΔT_lm = 18 К → A ≈ 120000 / (3500×18) ≈ 1.9 м².

Гидравлика

Рекомендуемая потеря давления: 0.1–0.5 бар для ГВС/отопления; до 0.8–1.2 бар для компактных ТН/чиллеров.
Следите за противотоком, развоздушиванием и чистотой фильтров — это даёт реальную мощность «по паспорту».

Подбор под задачу — чек-лист и лайфхаки

Чек-лист на заявку:

Среды и их t_in/out в обоих контурах, требуемая t на выходе.
Расходы (м³/ч) или Q (кВт), допустимая Δp, рабочее давление.
Материалы (пластины/уплотнения), подключение (резьба/фланец), ограничения по габаритам.
Приоритет: сроки/бюджет/ресурс, нужен ли монтаж/ПНР/документы.

Лайфхак 1: при гликоле учтите падение U на 15–30% — добавьте площадь.
Лайфхак 2: для бассейна берите титан/316L и антикоррозионные присадки.
Лайфхак 3: при двухступенчатой ГВС на первой ступени держите меньшую Δp — устойчивее регулирование.

Типовые режимы и быстрый выбор (таблица)

Применение	t_гор in/out, °C	t_хол in/out, °C	Расход (ориентир), м³/ч	Δp, бар	Рекомендация	Пример из практики
ГВС (1-ступ.)	80→60	10→55	2–10	0.2–0.6	Разборный, EPDM, запас A 10–15%	Дом 9 эт.: 8 м³/ч ≈ 320 кВт
Отопление	95→70	60→80	5–30	0.3–0.8	Разборный, профиль канала M/H	Школа 6 000 м² ≈ 650 кВт
Бассейн	70→60	24→28	10–30	0.2–0.6	316L/титан, CIP-штуцер	25 м³/ч → Q ≈ 116 кВт
Чиллер/фанкойл	12→7	16→11	1–40	0.3–0.9	Паяный, фильтр ≤0.5–1.0 мм	Чиллер 80 кВт, гликоль 30%
Тепловой насос	40→35	30→35	по компрессору	0.1–0.4	Паяный; при NH₃ — никелевая пайка	ТН 16–25 кВт, ΔT=5–8 K

Материалы: пластины и уплотнения

Материал/тип	Совместимость сред	Диапазон t/р (типично)	Рекомендация	Лайфхак
AISI 316/316L (пластины)	Вода, гликоль, слабая химия	до ~180 °C / по паспорту	Базовый выбор ЖКХ/HVAC	Для морской воды — титан
EPDM (уплотнения)	Горячая вода/пар (низк.), гликоль	до ~150 °C	ГВС/отопление	Храните в тёмном сухом месте
NBR (уплотнения)	Масла/углеводороды	до ~120 °C	Маслоохладители	Проверяйте совместимость присадок
FKM/Viton (уплотнения)	Растворители, высокая t	до ~200 °C	Химстойкость	Лучше на высоких t и паре

Монтаж и обвязка — схемы и ошибки

Фильтрация: грязевик/фильтр перед каждым контуром (ячейка ≤ 0.5–1.0 мм).
Ориентация: вертикально; горячая сверху — легче выводить воздух.
Обвязка: запорная арматура, слив/дренаж, штуцеры под CIP.
Защита: компенсаторы температурных деформаций, защита от гидроударов.

Быстрая диагностика: если «не добирает» t — проверьте противоток, расходы, воздух в пакете и засорение фильтров. Δp выросла на 30–50%? — пора промывку.

Кейсы из практики

ЖКХ, ГВС 9-этажка
Задача: падение t при пиках.
Решение: разборный ПТО, +8 пластин, EPDM, балансировка.
Срок: 2 дня; стаб. 55 °C.

Бассейн 500 м³
Задача: компактность.
Решение: паяный 316L, CIP-штуцер, фильтр 500 мкм.
Эффект: монтаж за 1 смену, Q ≈ 120 кВт.

Чиллер 80 кВт
Задача: ΔT=5 K, гликоль 30%.
Решение: паяный с низкой Δp, воздухоотводчики.
Итог: экономия места ~60%.

Сроки поставки и сервис

ЗИП со склада: популярные уплотнения и пластины — 1–3 дня по РФ.
ПТО под ТЗ: 7–20 рабочих дней (зависит от типоразмера/материалов).
Сервис: CIP/химпромывка, ревизия/переборка, протоколы испытаний, паспорта.

FAQ — 10 вопросов

Как понять, что мощности хватит?

Сверяем Q=m×c×ΔT, ΔT_lm и допустимую Δp. Держим запас площади 10–15% под загрязнение.

Что выбрать — разборный или паяный?

Разборный — при сервисе/грязных средах/росте мощности; паяный — при дефиците места и стабильных режимах.

Подходит ли для бассейнов?

Да. Рекомендуем 316L/титан, фильтрацию и CIP-штуцер; следите за химсоставом воды.

Совместим ли с гликолем?

Да. Учтите рост вязкости и снижение U на 15–30%; выбирайте EPDM/FKM по составу.

Можно ли ставить на пар?

Для пара чаще берут разборный с Viton; паяный — только при согласовании параметров.

Какая обязательная фильтрация?

Грязевик/фильтр ≤0.5–1.0 мм на каждом контуре, воздухоотводчики в верхних точках.

Признаки, что нужна промывка?

Рост Δp на 30–50% и/или падение t на выходе на 3–5 °C — делайте CIP/химпромывку.

Можно «нарастить» мощность?

Разборный — добавлением пластин; паяный — заменой типоразмера или установкой второго аппарата.

Дадите документы?

Да: паспорт, протоколы испытаний, акты работ при сервисе.

Работаете по ЕАЭС/КЗ?

Да. Поставляем по РФ и ЕАЭС, помогаем с логистикой и документами.
