Гидравлическое сопротивление теплообменника: что важно знать

Q: Как мониторить ΔP в эксплуатации?

Установить датчики до/после аппарата, вести журнал трендов. Рост Δp при прежнем расходе — сигнал к промывке/сервису.

Гидравлическое сопротивление (потери давления ΔP) влияет на выбор насоса, энергозатраты и стабильность параметров. Разбираем факторы (скорость, вязкость, канал), формулу Дарси–Вейсбаха, типовые ошибки и даём чек-лист проектировщику.

Нужен расчёт ΔP и подбор ПТО под ваш расход?

Посчитаем ΔP, термогидравлику и дадим смету — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить расчёт ΔP Экспресс-подбор теплообменника Прокладки и пластины (ЗИП)

ООО «АТУ» • Работаем по РФ и ЕАЭС • Инженерный расчёт с учётом условий эксплуатации.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Коротко (TL;DR)
Что такое гидравлическое сопротивление
От чего зависит ΔP
Формула Дарси–Вейсбаха
Как снизить ΔP на практике
Пример расчёта
Чек-лист проектировщику/эксплуатантам
FAQ — 10 вопросов

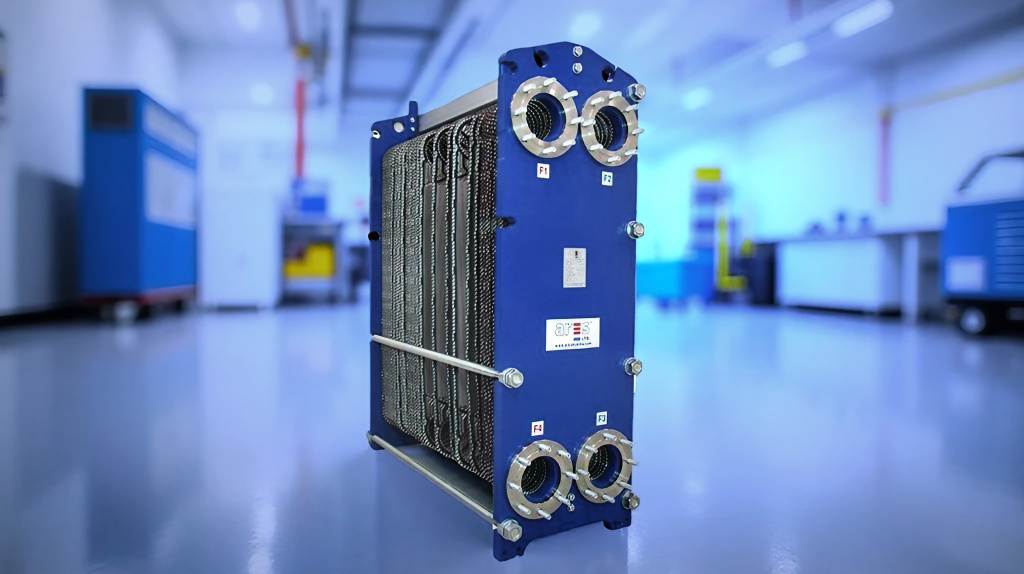

Гидравлическое сопротивление в пластинчатом теплообменнике — схема — ΔP определяет требуемый напор насоса и энергозатраты системы.

Коротко (TL;DR)

ΔP — это потери давления на прохождение среды через каналы теплообменника и обвязку.
Главные факторы: скорость, вязкость, геометрия/рифление канала, загрязнение.
Пластинчатые каналы обеспечивают высокую турбулизацию (лучше теплоотдача), но обычно больший удельный ΔP, чем у «прямых» каналов.
Правильная обвязка и сервис часто экономят больше, чем «догонка» мощным насосом.

Что такое гидравлическое сопротивление

Это давление, которое должен развить насос, чтобы обеспечить расчётный расход через аппарат. Измеряется в Паскалях (Па) или барах (бар); для удобства 1 бар = 100 000 Па.

От чего зависит ΔP

Фактор	Влияние	Комментарий
Скорость потока	Рост ΔP ~ v²	Удвоили скорость → потери выросли примерно в 4 раза
Вязкость/плотность	Чем выше, тем больше ΔP	Антифризы и плотные среды увеличивают потери
Геометрия канала	Рифление/узость ↑ ΔP	Турбулентность повышает теплоотдачу и потери
Загрязнение	Сильно ↑ ΔP	Накипь/шлам сужают проход и портят режим течения
Обвязка	Локальные сопротивления	Фитинги, задвижки, фильтры, повороты 90°

Формула Дарси–Вейсбаха

ΔP = λ × (L/D) × (ρ·v²/2)
где λ — коэффициент трения; L — длина канала; D — гидравлический диаметр; ρ — плотность; v — скорость.

Для пластинчатых каналов λ и D принимают по эквивалентным значениям с учётом рифления и режима течения.

Как снизить ΔP на практике

Размер/схема аппарата: подобрать площадь и число проходов под расход, избегать «пережима» каналов.
Обвязка: мягкие повороты, запас по диаметрам, корректные фильтры (грязевики перед аппаратом).
Среда: по возможности менее вязкая; держать температуру в допустимом диапазоне.
Сервис: регламентная промывка и контроль Δp/расхода (тренды загрязнения).

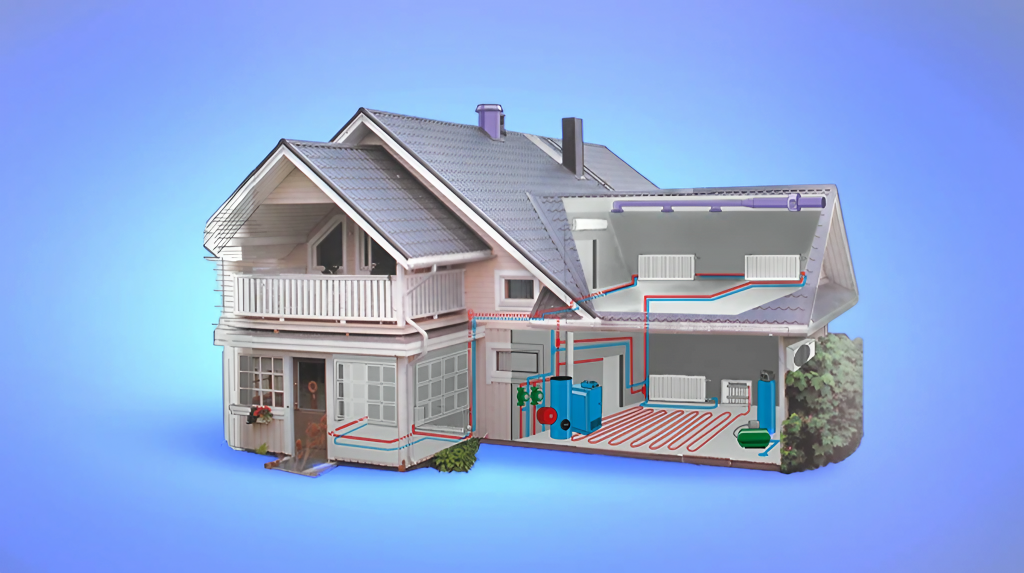

Обвязка теплообменника и влияние локальных сопротивлений — Правильная обвязка уменьшает местные потери и стабилизирует режим.

Пример расчёта

Дано: λ=0.03; L=1.2 м; D=0.02 м; ρ=998 кг/м³; v=1.5 м/с.

ΔP = 0.03 × (1.2/0.02) × (998 × 1.5² / 2)

ΔP = 0.03 × 60 × 1122.75 ≈ 2021 Па = 0.020 бар

Примечание: в предыдущем варианте расчёта была завышена величина (0.134 бар); здесь приведено корректное значение.

Чек-лист проектировщику/эксплуатантам

Согласуйте расчётный расход/температуры/среду и допуски по ΔP для контура.
Проверьте фильтрацию и чистоту среды до аппарата; заложите контрольные точки давления.
Выберите схему аппарата (проходы, рифление) с балансом «теплоотдача ↔ потери».
Запланируйте регламент промывки и контроль тренда Δp.
При подборе насоса учитывайте суммарные потери: аппарат + обвязка + арматура.

Посчитаем ΔP и подберём насос/аппарат под ваш режим

Позвонить 8 (804) 333-71-04 Получить КП Экспресс-подбор ПТО Заказать ЗИП

FAQ — 10 вопросов

Почему ΔP иногда «внезапно» растёт на штатном режиме?

Обычно это загрязнение каналов или засорение фильтра; реже — изменение вязкости (сезон/состав среды) или закрытая арматура.

У пластинчатого ΔP всегда выше, чем у кожухотрубного?

Как правило — выше удельные потери из-за турбулизации и узких каналов, но это компенсируется лучшей теплоотдачей и компактностью.

Как задать допустимый ΔP при ТЗ?

Отталкивайтесь от возможностей насоса и требований к энергопотреблению; обычно указывают предельные потери на каждую сторону.

Как учитывать местные сопротивления?

Добавляйте к расчёту аппарата потери на фильтр, задвижки, отводы, переходы — по эквивалентной длине или ζ-коэффициентам.

Если увеличить площадь аппарата, ΔP снизится?

При корректном пересчёте проходов/скорости — да, но это влияет на габариты/стоимость. Нужен баланс.

Есть ли «норматив» по ΔP?

Жёстких универсальных норм нет — ориентируйтесь на ТУ, проект и насос. Мы закладываем ΔP из условий задачи и обвязки.

Какой фильтр ставить перед ПТО?

Грязевик с доступом для чистки, ячейка по качеству среды. Фильтр обязателен — он защищает аппарат и стабилизирует ΔP.

Можно ли эксплуатировать при небольших протечках?

Нет: утечки меняют режим течения, ускоряют коррозию и загрязнение. Требуется сервис/протяжка/замена уплотнений.

Насос «не добивает» требуемый расход — что делать?

Проверить фактические потери и засоры, затем пересчитать аппарат/обвязку/насос. Иногда достаточно промывки и корректной арматуры.

Как мониторить ΔP в эксплуатации?

Датчики давления до/после аппарата, журнал трендов. Рост Δp при прежнем расходе — сигнал к обслуживанию.
