Неоригинальные запчасти: оценить риски до покупки

Q: Как понять, что прокладка не подходит по смеси?

Дубление за 1–3 месяца, ползучесть при 80–90 °C, химический запах, набухание в гликолях. Проверьте Shore A (обычно 65–75) и паспорта совместимости.

Q: Можно ли поставить EPDM вместо FKM «временно»?

Только если нет масел/растворителей и температура в пределах EPDM (до ~140–150 °C). Для пара/агрессивных сред — FKM или спецсмеси.

Q: Как проверить сталь без лаборатории?

Требуйте MTR и фото маркировки листа, делайте контроль толщины и сравнительное взвешивание. Для важных узлов — мобильная спектрометрия.

Q: Какой ресурс у оригинальных прокладок?

Зависит от среды, температуры, давления и циклов. В типовом ГВС — 3–5 лет; с гликолями/паром — меньше. Аналоги без паспорта часто служат 6–12 месяцев.

Q: Потеряю ли гарантию, если поставлю аналоги?

Да. Производитель аппарата обычно прекращает гарантию при установке неоригинального ЗИП.

Q: Где чаще всего «сыпется» экономика?

На простое и энергии: 20 тыс. руб. «экономии» на ЗИП легко превращаются в 50–100 тыс. за неделю из-за потерь тепла и остановок.

Неоригинальные пластины и уплотнения часто кажутся «выгодой», но скрытые риски быстро съедают экономию. Ниже — простой чек-лист, как проверить запчасти до покупки и не потерять деньги, ресурс и гарантию.

Нужна проверка совместимости ЗИП к вашему теплообменнику?

За 15–60 минут оценим риски по средам и температурам, дадим безопасные аналоги или подтвердим оригинал с гарантией.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Почему «дёшево» выходит дорого: TCO и простой
Где экономят в аналогах: материалы, геометрия, прокладки
Чек-лист проверки запчастей до покупки
Совместимость прокладок и рабочих сред
Геометрические допуски и гидравлика
Когда аналоги уместны и как их квалифицировать
Как быстро оценить риск в рублях
FAQ

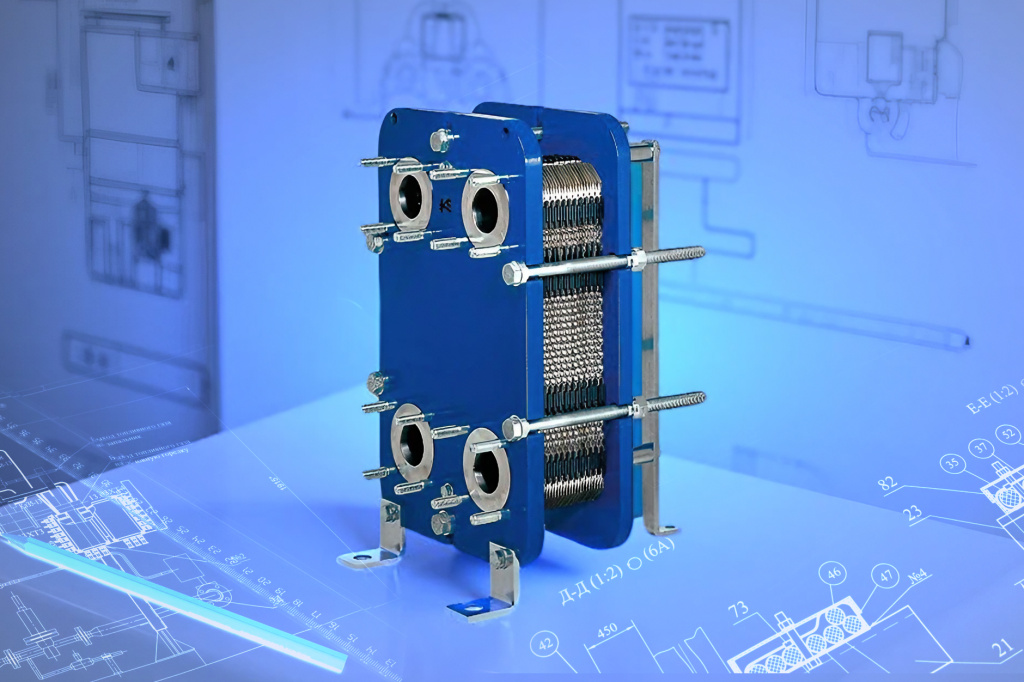

Строение теплообменника — Схема пластинчатого теплообменника: пластины, уплотнения, каналы.

Почему «дёшево» выходит дорого: TCO и простой

Экономия 10–30% на цене ЗИП часто превращается в 2–5× рост совокупных затрат (TCO) из-за протечек, падения КПД и потери гарантии.

Быстрый расчёт:

Потеря тепла Q ведёт к перерасходу энергии и простою.

Q = m · c · ΔT. Пример: 8 т/ч воды, ΔT=5°C ⇒ Q≈8 000 kg/h·4.19 kJ/kg·K·5≈168 MJ/h ≈ 46,7 кВт.

При цене энергии 6 руб/кВт·ч — это ~280 руб/ч потерь + риск аварийной остановки.

Кейс ЖКХ:

Поставили неоригинальные EPDM-прокладки в ИТП. Через 3 месяца — «потение» по кромке, подтяжка не помогает, затем протечки. Итог: внеплановая остановка ГВС на 6 часов, замена комплекта на оригинал и «минус» сезонная экономия.

Подсказка: сравнивайте не цену детали, а стоимость 1 МВт·ч «потерь» + простой (часов) × стоимость часа (персонал, штрафы, недогрев/недоохлаждение).

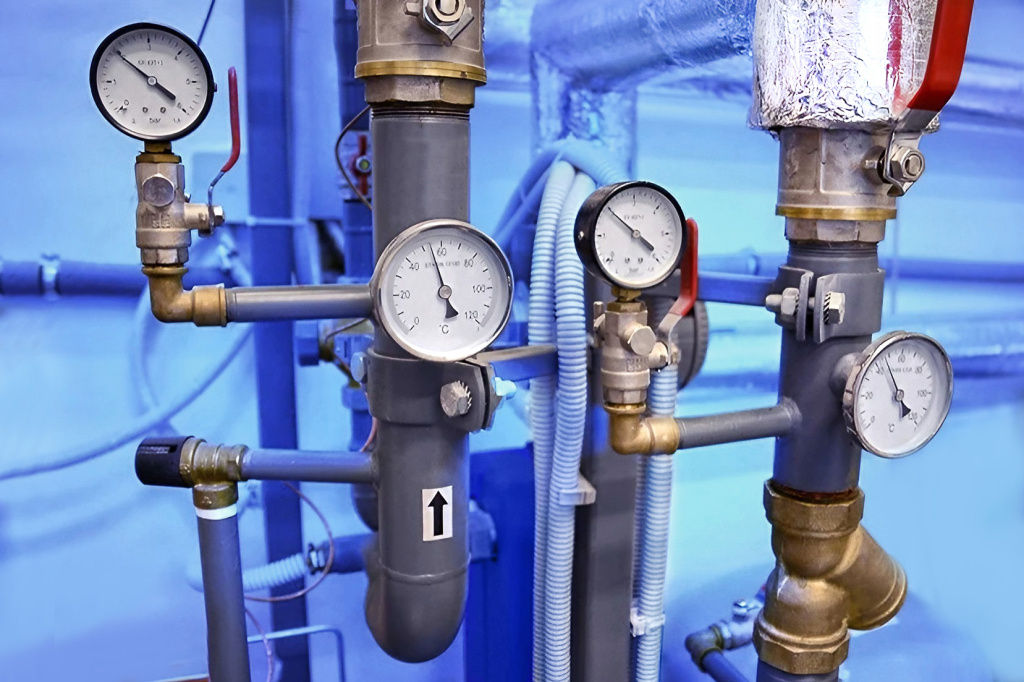

Теплообменник для горячей воды — Типовой ИТП: недозатяжка/несоответствие прокладок быстро проявляется «сопливлением» по периметру.

Где экономят в аналогах: материалы, геометрия, прокладки

Материалы пластин

AISI 316/316L: требуются никель и молибден. Недобор легирующих = ускоренная коррозия в ГВС/умягчённой воде.
Титан/сплавы: критично для морской воды/галитов — подмена на «316-like» быстро «съедает» пластину.

Геометрия и штамповка

Собственные пресс-формы аналога ≠ оригинальный рисунок гофры ⇒ меняется турбулентность и падение давления.
Отклонение по высоте рифа на 0,2–0,3 мм даёт непредсказуемый контактный рисунок и локальные течи.

Прокладки

Материал: NBR/EPDM/FKM имеют разные диапазоны температур/сред. Неверный выбор ⇒ дубление, растрескивание.
Посадка: непопадание в канавку, другие «зацепы»/клипсы ⇒ ползучесть и протечки после 1–2 циклов пуска.

Структура пластинчатого теплообменника — Гофрированный рисунок — ключ к теплопередаче и сопротивлению. Его копия «на глаз» не работает.

Чек-лист проверки запчастей до покупки

Сохраните себе. 9 пунктов, которые мы проверяем для клиентов перед закупкой.

Что проверить	Как проверить	Диапазон/норма	Пример из практики	Рекомендация/лайфхак
Марка стали пластины	MTR/сертификат плавки; спектрометрия	AISI 316/316L по ТЗ	Без Mo — точечная коррозия через 2–4 мес	Просите копию сертификата + номер плавки
Толщина пластины	Микрометр по полю и гребню	0,4–0,6 мм (типично)	–0,1 мм = продавливание в пиках ΔP	Измеряйте 5–7 точек на пластине
Геометрия гофры	Шаблон/3D-скан, сопоставление	Отклонения ≤0,1–0,2 мм	Иная «ёлка» = рост ΔP + падение U	Попросите тест-пару пластин для примерки
Материал прокладки	Паспорт смеси; Shore A	ShA 65–75 (типично)	Мягкая смесь = ползёт при 80–90 °С	Сверяйте со средой: NBR/EPDM/FKM
Посадка прокладки	Пробная сборка в канавку	Плотная, без «волны»	Иной клипс = вылезает на 2-й пуск	Берите «эталонную» пластину с узла
Температурный режим	Сопоставление с паспортом	NBR до ~100–110 °С; EPDM до ~140–150 °С; FKM до ~180 °С	EPDM на пар — преждевременное старение	Для пара чаще FKM/спец. смеси
Хим. совместимость	Матчинг со средой/рН/ингибиторами	Совместимо с ТЗ	Гликоли + NBR = набухание	Запросите таблицу совместимости поставщика
Гарантия/срок	Письменные условия	6–12 мес типично	«Без гарантии» = признак риска	Фиксируйте условия в договоре
Пилотная партия	Тест 5–10% узла	1–2 месяца наблюдения	Выявлены микропротечки на 3-й неделе	Ставьте логгер ΔP/утечек

Совместимость прокладок и рабочих сред

Выбор резины — это безопасность и ресурс. Быстрые ориентиры:

Материал прокладки	Типовые среды	Температура, °C	Особенности	Лайфхак
NBR (нитрильный)	Вода, масла, топливо	~-10…+100/110	Плохо к кетонам/озону	ГВС/вода без окислителей
EPDM	Вода, растворы, пар низк. Т	~-30…+140/150	Не дружит с маслами	ХВС/ГВС, химрастворы без масел
FKM (Viton)	Кислоты, растворители, пар	~-15…+180	Дороже, стойкий	Агрессивные среды/высокие Т

Диапазоны примерные: ориентируйтесь на паспорт конкретной смеси и условия (давление, длительность, ингибиторы).

Разборный пластинчатый теплообменник — Приёмка: осмотрите канавки, кромки, точки опоры, совместимость клипс/клея.

Геометрические допуски и гидравлика

Даже «незаметные» отклонения меняют теплопередачу и ΔP.

Контактный рисунок: иная высота/шаг гофры ⇒ меньше контактов ⇒ ниже U.
Гидравлика: каналы уже/шире ⇒ меняется скорость, турбулентность и падение давления.

Q = U · A · ΔT_lm. Пример: при падении U на 15% (из-за иного рифа) мощность падает на те же ~15% при неизменных расходах и ΔT.

Подсказка при сборке: контролируйте «длину сжатия» пакета и параллельность плит. Разбег по краю >1–2 см — сигнал к остановке и проверке прокладок/геометрии.

Неоригинальные запчасти — Повторное изображение из исходника сохранено: пример визуальной диагностики.

Когда аналоги уместны и как их квалифицировать

Аналоги уместны, если:

Среды нейтральные (ХВС/ГВС без агрессоров).
Температуры умеренные, без «паров» и частых пусков.
Поставщик даёт материалы, чертежи и гарантию.

Как квалифицировать поставщика:

Запросите MTR/паспорт резины, 3D-контрольную карту.
Пилот 5–10% узла на 30–60 дней с логированием.
Акт приёмочных испытаний: ΔP, утечки, подтяжки.

Как быстро оценить риск в рублях

Формула простоя: Cost = Cэн × Pпотерь × t + Cпростоя × t

Пример: недобор 35 кВт при 6 руб/кВт·ч в течение 24 ч ⇒ 5 040 руб энергопотерь. Плюс простой 2 ч × 15 000 руб/ч (штрафы/бригада) ⇒ ещё 30 000 руб. Экономия 20 000 руб на прокладках «сгорает» за сутки.

Короткое видео по теме

FAQ — ответы на частые вопросы

1) Можно ли ставить аналоги только на часть пакета пластин?

Нежелательно смешивать: другой риф/толщина меняют контактный рисунок и ΔP. Если тестируете — отдельной секцией (5–10% пакета) с мониторингом.

2) Как понять, что прокладка не подходит по смеси?

Признаки: дубление за 1–3 месяца, «ползучесть» при 80–90 °С, химический запах, набухание в гликолях. Проверьте Shore A (обычно 65–75) и паспорта совместимости.

3) Какие допуски по геометрии критичны?

Отклонение высоты рифа >0,2–0,3 мм или неверный шаг/угол — повод отказаться. Иначе растёт риск микротечей и падения U.

4) Можно ли поставить EPDM вместо FKM «временно»?

Только если нет масел/растворителей и Т в пределах EPDM (до ~140–150 °С). Для пара/агрессивных сред — нужен FKM или спецсмеси.

5) Как проверить сталь без лаборатории?

Требуйте MTR и фото маркировки листа, делайте сравнительное взвешивание и контроль толщины. Для важных узлов — мобильная спектрометрия.

6) Почему течёт сразу после затяжки?

Непопадание прокладки в канавку, иной клипс, недостаточная длина сжатия, непараллельность плит (>1–2 см по кромке).

7) Какой ресурс у оригинальных прокладок?

Сильно зависит от среды/Т/ΔP и циклов. В типовом ГВС — 3–5 лет; с гликолями/паром — меньше. Аналоги без паспорта часто служат 6–12 месяцев.

8) Потеряю ли гарантию, если поставлю аналоги?

Да, производитель аппарата обычно прекращает гарантию при установке неоригинального ЗИП.
