Почему обвязка для паровых теплообменников так дорого стоит

Q: Почему обвязка парового теплообменника дороже водяной?

Из-за высоких параметров, требований безопасности, материалов и автоматизации. Нужны редукция, сепарация, защита от вакуума и гидроударов.

Q: Нужен ли сепаратор, если есть фильтр?

Да. Фильтр задерживает твёрдые частицы, сепаратор удаляет капельную влагу. Для «сухого» пара требуются оба.

Q: Зачем прерыватель вакуума?

Он предотвращает схлопывание аппарата при охлаждении/останове, пропуская воздух внутрь при снижении давления.

Q: Как избежать гидроударов?

Сухой пар, уклоны к отводчикам, плавный прогрев, компенсаторы и опоры, корректный размер отводчика, отсутствие затопления ТО.

Q: Что закладывать в автоматику?

ПИД-регулятор, датчики t/p, аварийные отключения, контроль ΔP фильтра/сепаратора, журнал событий, сигнализацию уровня конденсата.

Q: Как часто обслуживать узлы?

Фильтр/сепаратор — ежемесячно; отводчик/вакуумник — 1–2 раза в год; ревизия клапанов и приводов — по регламенту эксплуатации.

Q: Можно ли сэкономить на материале труб?

Только после анализа среды и параметров. Для пара и конденсата упрощение материалов резко снижает надёжность и ресурс.

Разбираем, из чего состоит «дорогая» обвязка парового теплообменника, зачем каждый узел нужен и как грамотно подобрать схему и арматуру с расчётами и примерами.

Нужен расчёт обвязки парового теплообменника?

Инженеры ООО «АТУ» подберут схему, размеры арматуры и комплект поставки. КП с ценой/сроком за 15–60 минут.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Гарантия на оборудование и шеф-монтаж.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Почему «дорого»: основные драйверы стоимости
Обязательные элементы обвязки паровых ТО
Схема и логика работы по шагам
Формулы подбора: быстрые примеры
Ошибки, безопасность и обслуживание
Таблица: чек-лист комплектации
Кейсы применения и советы
Видео по теме
FAQ

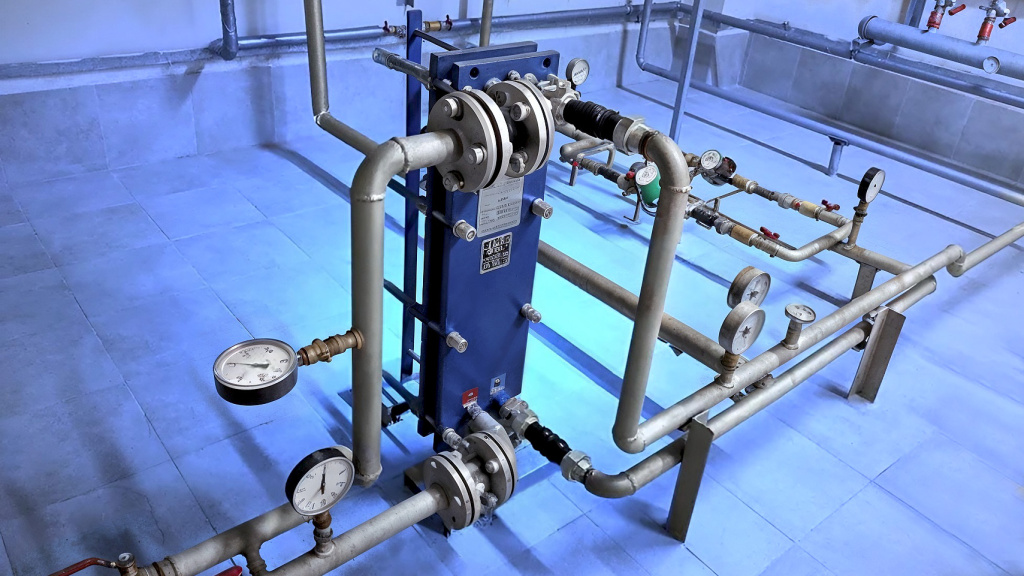

Почему обвязка для паровых теплообменников так дорого стоит — Паровая обвязка: безопасность, стабильность режима и защита оборудования.

Почему «дорого»: основные драйверы стоимости

Пар — высокоэнергетическая и потенциально опасная среда. Обвязка стоит дороже из-за требований к надёжности, материалам и автоматике.

Давление/температура. Арматура и трубопровод выбираются под высокие параметры и циклы — это повышает класс, толщины и стоимость.
Безопасность. Нужны редуцирование, сепарация влаги, защитные и запорные устройства, контроль давления/температуры.
Стабильность процесса. Точная регулировка теплоподачи, корректная оттяжка конденсата, защита от гидроударов и вакуума.
Материалы/антикор. Нержавеющая сталь/сплавы, термостойкие уплотнения, качественные сварные материалы.
Сертификация. Требования ПБ/ТР ТС, паспорта, испытания, шеф-монтаж и пусконаладка.

Итог: «Дорого» — это про безопасность и ресурс. Экономия на узлах паровой обвязки обычно приводит к авариям и простоям.

Обязательные элементы обвязки паровых ТО

Базовый состав для безопасной и устойчивой работы:

Редукционный клапан/регулятор давления. Понижает и стабилизирует давление пара на входе в теплообменник.
Сепаратор влаги + фильтр-грязевик. Удаляет капельную влагу и механические примеси — повышает КПД и ресурс арматуры.
Регулирующий клапан (с приводом/контроллером). Дозирует подачу пара по температуре/нагрузке.
Паровой отсечной клапан (быстродействующий). Безопасное отключение при аварии/останове.
Конденсатоотводчик. Тип: поплавковый/термостатический/термодинамический — отводит конденсат без пропуска пара.
Прерыватели вакуума. Предотвращают схлопывание и обратную тягу при останове.
Обратные клапаны. Искажение потоков/подсос конденсата исключаются.
Запорная арматура, дренажи, воздухоотводы. Для сервисов, продувки и пуска.
КИПиА. Манометры, термосопротивления, датчики ΔP, сигналы ограничений.

«…паровая система намного опаснее при эксплуатации. Для того чтобы обеспечить паровому теплообменнику бесперебойную и безопасную работу, необходима обвязка: редукционные клапаны, отводчики конденсата, сепараторы и прерыватели вакуума…»

Схема и логика работы по шагам

Вход пара: через фильтр и сепаратор на редуктор — стабилизируем давление.
Регулирование: РК по сигналу температуры (или расхода) дозирует пар на теплообменник.
Теплообмен: пар конденсируется, отдавая скрытую теплоту r, образуется конденсат.
Отвод конденсата: через конденсатоотводчик в линию возврата/бак, исключая паропотери.
Защита: прерыватель вакуума втягивает воздух при останове, предотвращая схлопывание; обратный клапан исключает обратный поток.
Сервис/дренаж: продувка сепараторов, дренажи низких точек, байпасы на обслуживание без остановки технологического контура.

Кейс ГВС: скачки расхода — ставим по месту датчик t на выходе воды, РК с ПИД и узел «сухого» пара (сепаратор+конденсатоотводчик до РК).

Кейс технологический: при частых пусках добавьте антиударный уклон труб, компенсаторы и прерыватель вакуума у ТО.

Формулы подбора: быстрые примеры

Тепловой баланс: Q = m · c · ΔT (для нагреваемой воды/жидкости).

Конденсатная нагрузка: ṁ_cond = Q / r, где r — скрытая теплота парообразования (порядка 2 000–2 300 кДж/кг, зависит от давления).

Пример 1. Нужна мощность Q=500 кВт для нагрева воды. Возьмём r≈2 200 кДж/кг ⇒ ṁ≈500 000/2 200 000 ≈ 0.227 кг/с (≈817 кг/ч). Конденсатоотводчик берём с запасом 1.5–2× на пуски — 1.2–1.6 т/ч.

Площадь ТО (оценка): Q = U · A · ΔT_lm ⇒ A ≈ Q/(U·ΔT_lm).

Пример 2. Q=300 кВт, U≈2 500 Вт/(м²·°C), ΔT_lm=20 °C ⇒ A≈300 000/(2 500·20)=6 м². Закладываем 10–20% запаса под загрязнение.

Регулирующий клапан: пропускная способность Kv подбирают по расходу пара (по массе) и перепаду давления на клапане с учётом минимального Δp.

Лайфхак: Всегда считайте «худший» сценарий — холодный пуск. Он определяет запас пропускной способности клапана и конденсатоотводчика.

Ошибки, безопасность и обслуживание

Нет сепарации влаги. «Мокрый» пар разрушает клапаны и снижает КПД. Решение: сепаратор + отводчик до РК.
Недоразмеренный отводчик. Затопление ТО, гидроудары. Решение: запас 1.5–2× и грамотная установка по уклону.
Отсутствие прерывателя вакуума. Схлопывание пластин/труб при останове. Решение: антивакуумный клапан у ТО.
Нагрузка на патрубки. Жёсткие трубопроводы «висят» на аппарате. Решение: опоры, компенсаторы.
Сервис. Регулярная продувка сепаратора, проверка ΔP фильтра, ревизия отводчиков, тест отсечных клапанов.

Таблица: чек-лист комплектации

Узел	Зачем	Где ставить	Подбор по	Пример из практики	Совет/лайфхак
Сепаратор влаги	«Сушит» пар, повышает КПД	Перед редуктором/РК	Расход пара, давление	После установки t выхода выросла на 3–6 °C	Добавьте дренаж и отводчик сразу после сепаратора
Редукционный клапан	Стабилизирует давление	На входе паровой линии	Вход/выход p, расход	Гасим колебания при пусках	Обеспечьте прямые участки до/после по паспорту
Регулирующий клапан (РК)	Дозирует пар	Перед теплообменником	Kv, Δp, характеристика	ПИД по t воды на выходе	Берите антикавитационное исполнение при высоком Δp
Конденсатоотводчик	Удаляет конденсат	На выходе ТО, низкая точка	Q/r, запас 1.5–2×	Поплавковый — стабильная нагрузка	Ставьте перед ним фильтр-грязевик
Прерыватель вакуума	Защита от схлопывания	Непосредственно у ТО	Ду по трубопроводу	Проблемы после остановов исчезли	Проверяйте работоспособность 1–2 раза в год
Обратный клапан	Защита от обратного потока	После отводчика	Ду=Ду линии	Исключили подсос конденсата	Выбирайте низкое сопротивление при малых Δp

Кейсы применения и советы

ЖКХ/ИТП (ГВС): Разборный пластинчатый ТО + сепарация и редукция. Рекомендован противоток, РК с ПИД, конденсат — в бак возврата.

Пищевая отрасль: Повышенные требования к материалам и санитарии. Нержавеющая сталь, дренируемость, КИПиА для прослеживаемости.

Хим. производство: Коррозионно-активные среды — подбираем сплавы/титан, контроль герметичности, двойные отсечки.

Лайфхаки пуска: Уклоны к отводчикам, медленный прогрев, обходной байпас для поддержки температуры без ударов.

Видео по теме

FAQ — ответы на частые вопросы

1) Почему обвязка парового теплообменника дороже водяной?

Из-за высоких параметров (t, p), обязательной безопасности (редукция, защита от вакуума/ударов), материалов и автоматизации.

2) Какие узлы критичны и экономить нельзя?

Сепаратор влаги, редукционный и регулирующий клапаны, конденсатоотводчик с запасом, прерыватель вакуума, обратные и отсечные клапаны.

3) Как быстро оценить расход конденсата?

По формуле ṁ≈Q/r. Пример: Q=300 кВт, r≈2 200 кДж/кг ⇒ ṁ≈0.136 кг/с (≈490 кг/ч) + запас на пуск.

4) Какой тип конденсатоотводчика выбрать?

Поплавковый — стабильные нагрузки; термостатический — переменные; термодинамический — компактный, но требователен к чистоте.

5) Нужен ли сепаратор, если есть фильтр?

Да. Фильтр ловит твёрдые частицы, сепаратор убирает капельную влагу. Это разные задачи.

6) Зачем прерыватель вакуума?

При останове/охлаждении исключает отрицательное давление и схлопывание аппарата. Ставят у теплообменника.

7) Как избежать гидроударов?

Сухой пар (сепарация), правильные уклоны к отводчикам, плавный пуск, компенсаторы и опоры, отсутствие затопления ТО.

8) Что закладывать в автоматику?

Датчики t и p, ПИД-регулятор, аварийные отключения, сигнализацию ΔP фильтра/сепаратора, журнал событий.

9) Как часто обслуживать узлы?

Проверка фильтра/сепаратора — ежемесячно, тест отводчика/вакуумника — 1–2 раза в год, ревизия клапанов — по регламенту.

10) Можно ли сэкономить на материале труб?

Только по результатам анализа среды и параметров. Для пара и конденсата экономить рискованно — возрастут аварийность и износ.
