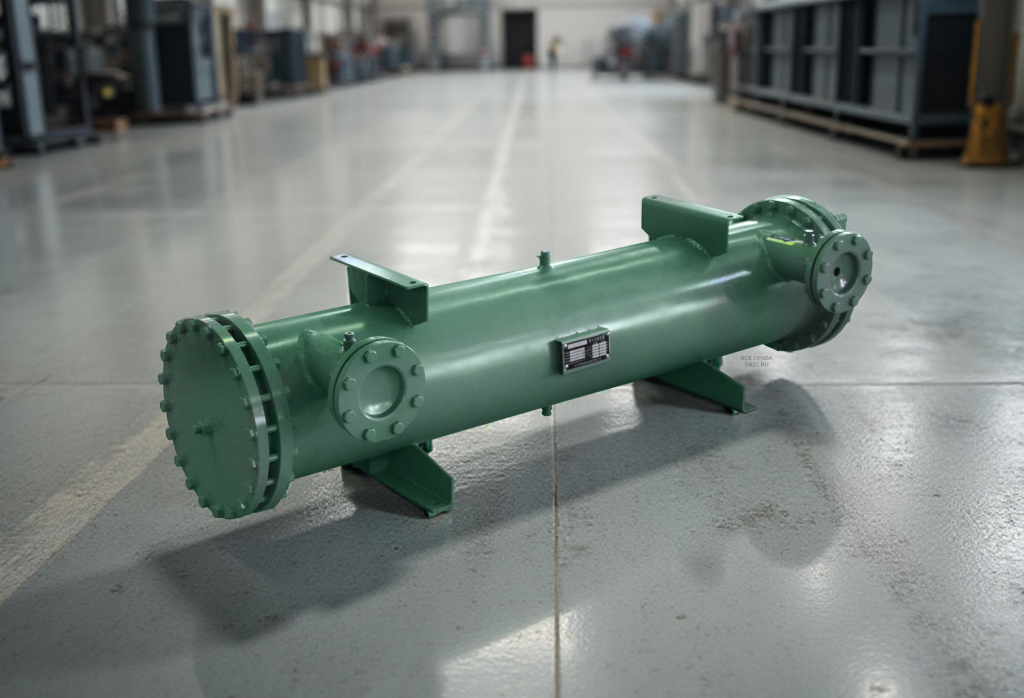

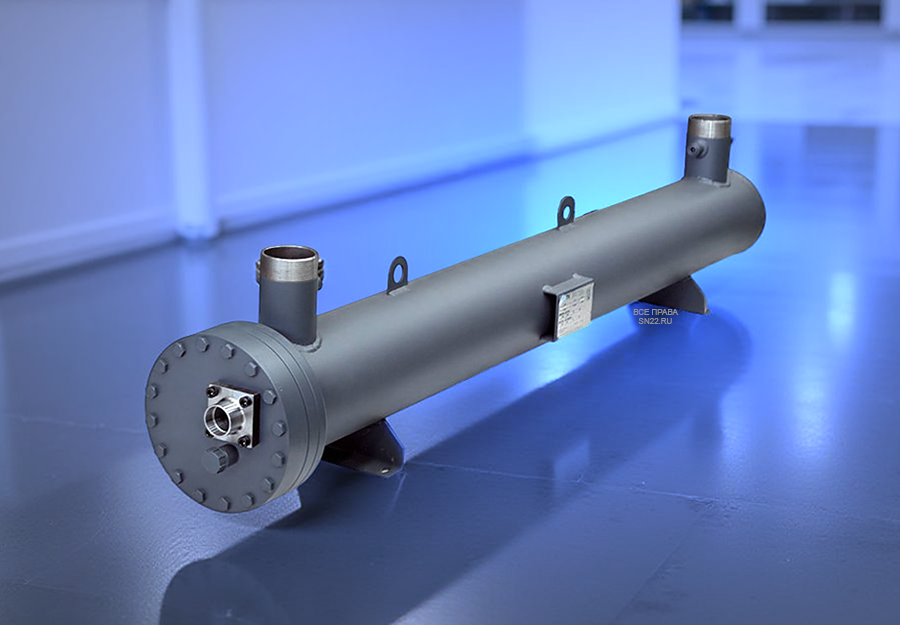

Испаритель кожухотрубный ИП (паровое пространство)

В кожухотрубчатых испарителях ИП кипение хладагента идёт в межтрубном (паровом) пространстве. Ключ к стабильной работе — достаточный объём и корректная скорость пара в зоне сепарации, чтобы исключить энтрейнмент (унос капель), гидроудары и влажный пар на всас компрессора. Разбираем геометрию парового объёма, допустимые скорости, компоновку перегородок/дефлекторов и даём 3 мини-калькулятора для быстрой проверки.

Видео: Испаритель кожухотрубный ИП (паровое пространство)

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт ИП под ваши условия (паровое пространство)?

Отправьте параметры — подберём геометрию кожуха, материалы и выдадим КП/сроки.

Отправить параметры Модели ИП в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Зачем «паровой объём» в ИП и чем он отличается от ИН/ИК
Скорости пара, энтрейнмент и демистеры
Геометрия кожуха: высота зеркала, отбойные перегородки, вход/выход
Расчёт прикидочный: Q, r, паровая скорость и диаметр кожуха
Материалы и коррозия (316L / CuNi 90/10 / Ti)
Монтаж/обвязка: защита компрессора от влажного пара
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

Испаритель кожухотрубный ИП — ИП — межтрубное кипение (паровой объём)

1. Роль парового пространства и отличие от ИН/ИК

Паровой объём даёт время на разделение фаз и снижает скорость пара перед выходом.
ИН/ИК — конструктив решёток (неподвижные/с компенсатором). ИП акцентирует объём и скорость в зоне кипения/сепарации.
При неверной скорости — энтрейнмент, эрозия, маслонос, ухудшение теплоотдачи и влажный всас компрессора.

2. Скорости пара, энтрейнмент и демистеры

Обычно задаются предельные допустимые паровые скорости (или K-значения, м/с·√(ρ_v/ρ_l)) для исключения уноса. На практике применяют демистер/сетчатый сепаратор и отбойные перегородки у выхода в сепаратор/всасывающую линию.

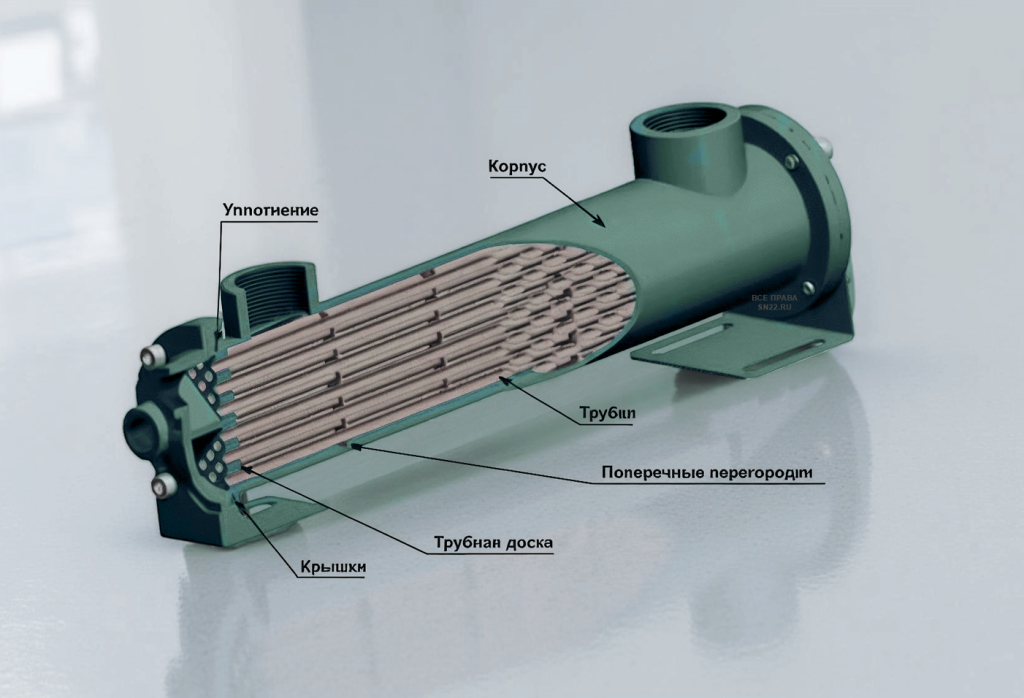

3. Геометрия кожуха

Высота зеркала кипения: держим запас до верхних патрубков и демистера.
Перегородки: отбой от входа жидкости; направляющие для гомогенного распределения.
Выход пара: увод потока от зоны активного кипения; по возможности вертикально вверх.
Сбросы/венты: на высших точках; дренажи — в нижних.

4. Расчёт прикидочный

Тепловая нагрузка: Q = G_ref · r. Массовый расход пара ṁ_v ≈ Q / r. По допустимой скорости v_allow оцениваем требуемую площадь сечения парового объёма: A = ṁ_v / (ρ_v · v_allow), затем диаметр кожуха: D ≈ √(4A/π) (с поправкой на пакеты труб/перегородки).

5. Материалы и коррозия

Среда	Трубки	Кожух/решётки	Заметки
Пресная техвода (t < 45 °C, Cl⁻ < 50–100 ppm)	316L	304/316L	Стабильная химия → ресурс ↑
Солоноватая/морская	CuNi 90/10 или Ti	316L	Исключать застой, держать скорости
Гликоли/чиллеры	316L	316L	Контроль ингибиторов/биоцидов

6. Монтаж/обвязка

Демистер/сухой выход на стороне пара; уклон трубопровода к сепаратору.
Контроль масла: маслоотделение/возврат, слив с нижних точек.
КИП: температуры (в/из), давления/Δp, расход; сигнал влажного всаса — стоп калибровки.

7. Мини-калькуляторы (прикидка)

A) Массовый расход пара по Q и r

Нагрузка Q, кВт Скрытая теплота r, кДж/кг

Б) Проверка паровой скорости (энтрейнмент-чек)

ṁ_v, кг/с ρ_v, кг/м³ Сечение A, м² v_allow, м/с

Если v > v_allow — увеличьте сечение парового объёма, поставьте демистер или измените схему выхода.

В) Оценка диаметра кожуха по допустимой скорости

Нагрузка Q, кВт r, кДж/кг ρ_v, кг/м³ v_allow, м/с

Каталог по теме

ИП — каталог ИН — каталог ИК — каталог ИНТ/ИКТ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по ИП (паровое пространство)

Зачем увеличивать паровой объём?

Чтобы снизить скорость пара, дать время на разделение фаз и исключить унос капель.

Что такое энтрейнмент?

Унос капель жидкой фазы потоком пара. Приводит к влажному всасу и падению эффективности.

Как оценить нужный диаметр кожуха быстро?

По допустимой скорости: A = ṁ/(ρ_v·v_allow), D ≈ √(4A/π). Смотри калькулятор «В».

Какие ориентиры v_allow?

Зависят от хладагента и схемы; для прикидки берут 4–8 м/с, уточняют по проектным нормам/опыту.

Нужен ли демистер?

При высоких тепловых нагрузках — да; он снижает унос и стабилизирует режим.

Как защитить компрессор от влажного всаса?

Демистер, корректная скорость, увод точки отбора, контроль перегрева и уровня.

Чем ИП отличается от ИН/ИК?

ИП акцентирует паровой объём и скорость в кожухе; ИН/ИК — различаются по решёткам/компенсатору.

Можно ли ставить ИП вертикально?

Возможно, но чаще применяют горизонтальную компоновку для стабильности и сервиса.

Какие материалы выбирать?

316L для пресной воды/гликоля; CuNi 90/10 или Ti — для морской/солоноватой воды.

Как быстро получить КП?

Нажмите «Отправить параметры» — вернёмся с расчётом, ценой и сроками.
