Испаритель кожухотрубный ИУ — U-образные трубки: выбор, расчёт, ограничения по сервису

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Испаритель кожухотрубный ИУ — U-образные трубки: выбор, расчёт, ограничения по сервису

Испарители ИУ используют U-образные трубки, обе стороны которых заходят в одну трубную решётку. Это естественно компенсирует тепловые удлинения без сильфона и упрощает корпус. Разбираем, когда U-трубки выгоднее, какие есть ограничения по чистке, как оценить гидравлическое сопротивление с учётом U-поворота и на что смотреть при подборе материалов.

Видео: Испаритель кожухотрубный ИУ — U-образные трубки: выбор, расчёт, ограничения по сервису

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт испарителя ИУ под ваши условия?

Отправьте параметры — рассчитаем площадь, Δp, подберём материалы и выпустим КП.

Отправить параметры Модели ИУ в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Конструкция U-труб (ИУ) и отличие от ИН/ИК/КП
Плюсы/минусы U-труб
Теплотехника и гидравлика: что учесть
Материалы (316L / CuNi 90/10 / Ti)
Сервис и чистка: ограничения и лайфхаки
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

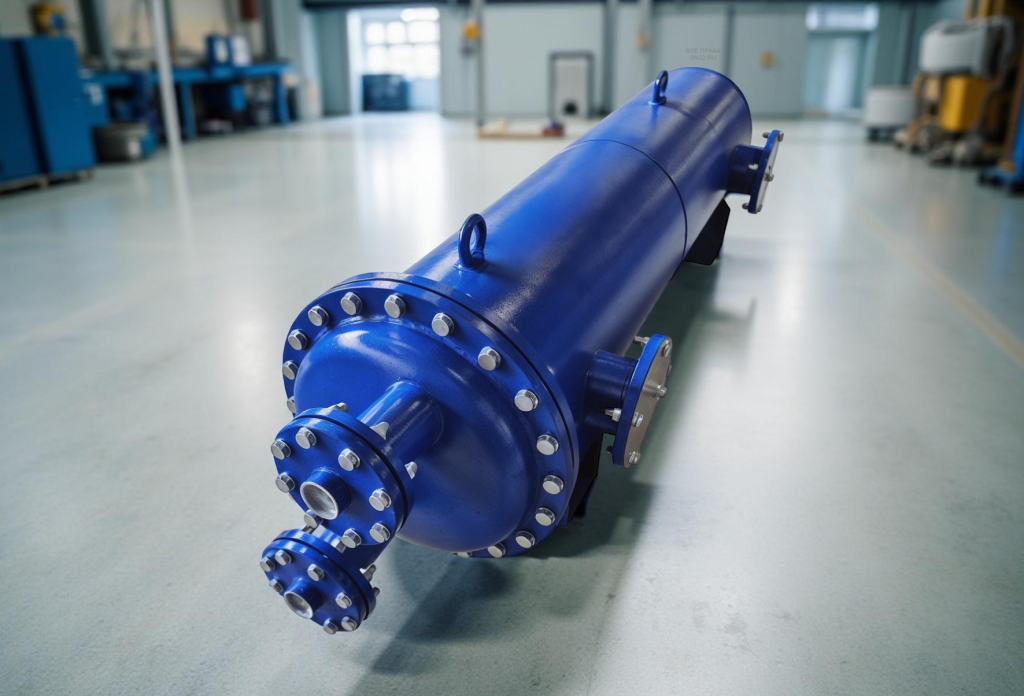

Испаритель кожухотрубный ИУ — U-образные трубки — ИУ — горизонтальная установка (общий вид)

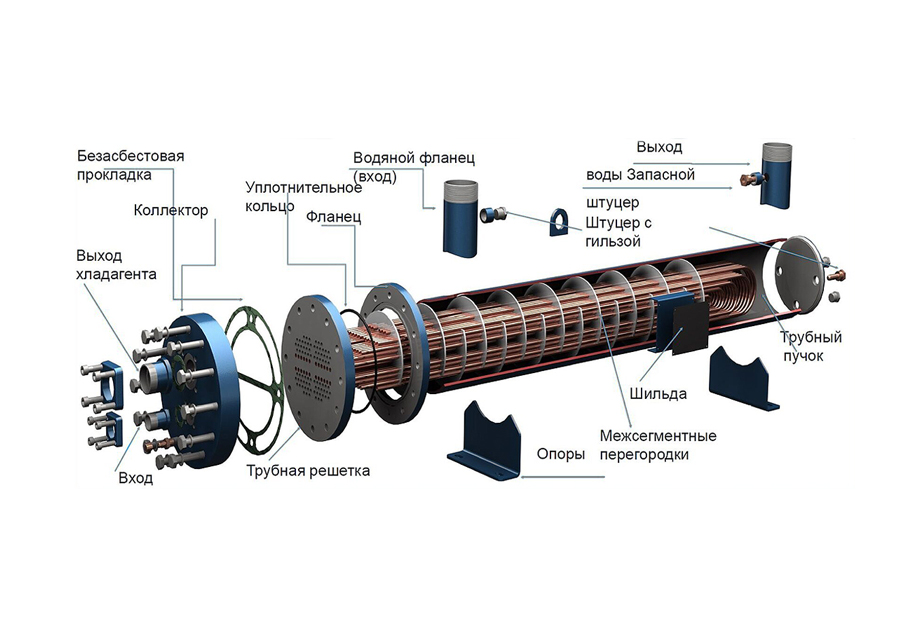

U-трубки в кожухотрубном испарителе: торцы, опоры, патрубки — Торцы, опоры, патрубки (U-трубки)

1. Конструкция U-труб (ИУ) и отличие от ИН/ИК/КП

Одна трубная решётка: обе ветви U-трубки входят в одну решётку — естественная компенсация удлинений.
Без сильфона: в большинстве случаев не требуется компенсатор на кожухе (в отличие от ИК/ИКВ).
Противоток хуже идеального: разворот потока на U-повороте вносит отклонения от чистого противотока.
Сравнение: ИН — прямые трубки; ИК — сильфон на кожухе под большие ΔT; КП — плавающая головка (макс. сервисность).

2. Плюсы и минусы U-труб

Параметр	ИУ (U-трубки)	Комментарий
Компенсация ΔT	Да (естественная)	Без сильфона, меньше рисков по термонапряжениям
Сервис/чистка	Ограничена	U-повороты не прочистить шомполом, нужна химия/гидропульс
Гидравлика	Доп. потери	U-поворот даёт локальное сопротивление K_U ≈ 1.5–2.2
Стоимость	Ниже КП	Одна решётка, проще корпус
Применение	Чистые среды	Гликоли/вода в трубах; при грязных средах — смотреть КП

3. Теплотехника и гидравлика: что учесть

U-поворот добавляет локальные потери: используйте эквивалентную длину L_eq = 2·L + K_U·D.
Расход/скорость в трубах — ключ к теплоотдаче; держите Re в турбулентной зоне (ориентир > 4000).
Стороны: более «грязную» среду лучше пускать по кожуху, а чистую/высокодавленную — по трубам.
Материалы: при хлоридах >100 ppm или морской воде — CuNi 90/10 или Ti для труб.

4. Материалы (316L / CuNi 90/10 / Ti)

Среда	Трубки	Кожух/решётки	Примечание
Пресная/техвода ≤ 45 °C, Cl⁻ < 50–100 ppm	316L	304/316L	Следить за ингибированием и биоцидом
Солоноватая/морская вода	CuNi 90/10 или Ti	316L	Исключать застой, держать скорости
Гликоли (чиллеры)	316L	316L	Контроль pH, отсутствие аэрации

5. Сервис и чистка

Механическая чистка доступна только для прямых участков; U-повороты — химия/гидродинамика.
При ожидаемой интенсивной накипе/взвеси чаще выбирают КП (плавающая головка) с извлекаемым пучком.
Δp-мониторинг: рост ∆p по трубам — маркер загрязнения; ставьте контрольные штуцера.

6. Мини-калькуляторы (прикидка)

A) Скорость и Δp по трубной стороне (с учётом U-поворота)

Расход по трубам, м³/ч Внутр. диаметр труб, мм Кол-во ходов (passes) Число труб, шт Длина одной прямой ветви L, м K_U (лок. коэф. U-поворота) Плотность, кг/м³ Вязкость, cSt

f по Блазиусу: f ≈ 0.316 / Re^0.25 (ориентир для Re = 4·10³…10⁵). Δp по Дарси.

Б) Проверка минимального радиуса гиба U-трубки

Наружный диаметр, мм Принятый радиус U, мм Норматив k_min·OD (ориентир 2.5…3.0)

В) Площадь теплообмена S по Q, LMTD и U

Нагрузка Q, кВт LMTD, °C U min, Вт/м²·К U max, Вт/м²·К

Каталог по теме

ИУ — каталог ИН — каталог ИК — каталог ИНТ/ИКТ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по испарителям ИУ

Когда ИУ лучше, чем ИК c компенсатором?

Когда нужны компенсация ΔT без сильфона, чистые среды и нет жёстких требований по сервису U-поворотов.

Можно ли механически чистить U-повороты?

Нет, только химия/гидродинамика; прямые участки — да.

Как учесть U-поворот в расчёте Δp?

Через эквивалентную длину: L_eq=2·L+K_U·D и Δp по Дарси.

Как определить радиус гиба?

Ориентир R_min ≈ 2.5…3.0·OD; см. калькулятор «Б».

Что с противотоком?

U-поворот ухудшает чистый противоток — учитывайте в LMTD/NTU.

Какую среду пускать по трубам?

Чистую/высокодавленную; более загрязнённую — по кожуху.

Какие материалы для морской воды?

CuNi 90/10 или Ti по трубам; кожух/решётки — 316L.

Когда выбрать КП вместо ИУ?

При грязных средах и/или необходимости регулярной механической чистки — КП с извлекаемым пучком.

Можно ли сделать вертикальное ИУ?

Редко; чаще горизонтальные исполнения для стабильности и сервиса.

Как получить КП?

Отправьте параметры — вернёмся с расчётом, ценой и сроками.
