Классификация пластинчатых теплообменников

Q: Что такое одноходовой пластинчатый теплообменник простыми словами?

Оба теплоносителя проходят пакет пластин один раз навстречу друг другу. Это стабильно по гидравлике и удобно в обслуживании.

Q: Когда выбирать многоходовую схему?

Когда требуется большая конечная температура/охлаждение при малых расходах и допустим рост потерь давления.

Q: Как быстро прикинуть мощность?

Q = m·c·ΔT. Например, 5 м³/ч воды и нагрев на 30°C дают примерно 174 кВт.

Q: Почему в конденсаторе поток часто вниз?

Чтобы конденсат стекал и регулирование было устойчивым. Вода идёт противотоком для максимального теплоперепада.

Q: Почему в испарителе поток вверх?

Для возврата масла и предотвращения затопления каналов на низкой нагрузке.

Q: Как понять, что ходов слишком много?

Высокий Δp, недобор расхода, шум/вибрации. Уменьшите число ходов или увеличьте проходные сечения.

Q: Как часто промывать пластинчатый ТО?

Обычно раз в год; при «грязной» воде — каждые 6 месяцев или при росте Δp на 40–50%.

Разбираем разницу между одноходовыми и многоходовыми пластинчатыми теплообменниками: где какую схему применять, как настроить направления потоков и избежать типичных ошибок.

Нужна правильная схема пластинчатого ТО?

Подберём число ходов, схему патрубков и материалы под ваши режимы. Расчёт бесплатно, КП — в течение 30–60 минут.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое «ход» в пластинчатом теплообменнике
Одноходовой теплообменник: когда он лучший выбор
Многоходовой теплообменник: схема, плюсы и ограничения
Как выбрать число ходов: алгоритм и формулы
Испаритель/конденсатор: направления потоков на практике
Примеры расчётов и типовые ошибки
FAQ

Добавь сюда фото или видео

Что такое «ход» в пластинчатом теплообменнике

«Ход» — это участок, где среда проходит по всем каналам пакета в одном направлении от входного патрубка к выходному. Чем больше ходов, тем длиннее гидравлический путь и выше теплопередача при той же площади, но растут потери давления.

Ключевой принцип: при равной площади многоходовая схема повышает скорость в каналах и коэффициент теплопередачи, но требует большего напора насосов.

Одноходовой теплообменник: когда он лучший выбор

В одноходовых аппаратах оба теплоносителя проходят пакет пластин один раз, обычно по противотоку (наиболее эффективно). Такая схема стабильна при больших расходах и умеренных требуемых ΔT.

Из исходника: в конденсаторах поток хладагента часто направляют вниз (к конденсатоотводчику), в испарителях — вверх (для возврата масла). Встречный поток воды/раствора направляют противоположно.

Где применять

ГВС и отопление при ΔT 20–40°C;
Охлаждение воды/гликоля с большими расходами;
Низкие допустимые потери давления (<0,4–0,6 бар на контур).

Плюсы

Простая гидравлика, меньше рисков завоздушивания;
Проще балансировать систему;
Удобнее промывать CIP-мойкой.

Многоходовой теплообменник: схема, плюсы и ограничения

В многоходовых аппаратах патрубки расположены на обеих плитах, а потоки в пакете меняют направление 2–6 раз. Это позволяет получить большую конечную температуру нагрева/охлаждения при малых расходах или высоких ΔT, но повышает Δp.

Из исходника: при малой нагрузке восходящие потоки могут быть неустойчивыми — поэтому часто задают направление последнего хода вниз для стабильности работы на низких нагрузках.

Число ходов	Скорость в канале	Теплопередача (U)	Потери давления	Рекомендации/кейсы
1×1	Ниже	Средняя	Низкие	Большие расходы, ΔT 20–40°C, ГВС/отопление
2×2	Средняя	Выше на 10–20%	Средние	Малые/средние расходы, высокая конечная T
3×3 и более	Высокая	Максимальная	Высокие	Холод/испарители при малых расходах, высокая ΔT

Как выбрать число ходов: алгоритм и формулы

Алгоритм подбора

Посчитать тепловую нагрузку: Q = m·c·ΔT.
Оценить допустимые потери давления по каждому контуру.
Выбрать базовую схему (1×1) и проверить U, Δp, конечные температуры.
При недостатке U увеличить число ходов (2×2, 3×3…), контролируя Δp.
Согласовать направления: горячее сверху вниз при конденсации; испаритель — снизу вверх.

Мини-пример

Нужно нагреть 8 м³/ч воды с 15→55°C. Массовый расход ≈ 8 000/3600 = 2,22 кг/с.

Q = 2,22·4,18·(55–15) ≈ 372 кВт.

При одноходовой схеме Δp проходит, но U не хватает — увеличиваем до 2×2: U ↑ ~15%, Δp растёт с 0,25 до 0,45 бар — в пределах допуска.

Испаритель/конденсатор: направления потоков на практике

Конденсатор

Хладагент сверху вниз (удаление конденсата/капель, стабильная регулировка).
Охлаждающая вода — противотоком снизу вверх для максимального ΔT.

Испаритель

Хладагент снизу вверх для возврата масла и предотвращения затопления каналов.
Вода — встречным потоком сверху вниз; при очень низких нагрузках допускают последний ход вниз для устойчивости.

Лайфхак: при реверсе режима (конденсатор ⇄ испаритель) заранее спроектируйте патрубки так, чтобы выполнялись требования к направлению в обеих ситуациях.

Примеры расчётов и типовые ошибки

Ошибка	Последствие	Как исправить	Пример из практики
Завышение числа ходов «на всякий случай»	Высокий Δp, недобор расхода	Снизить ходы или увеличить присоединения	3×3 → 2×2: Δp снизилось с 0,9 до 0,5 бар
Неверное направление потоков	Кавитация, нестабильный режим	Горячее сверху вниз (конденс.), хладагент снизу вверх (испар.)	После переворота патрубков ушли вибрации
Игнорирование минимальной скорости	Отложения, падение U	Контроль Re, выбор пластин H/M/L	Смена М→H-пластин: U +12%

FAQ — ответы на частые вопросы

Что такое одноходовой пластинчатый теплообменник простыми словами?

Оба теплоносителя проходят пакет пластин один раз навстречу друг другу. Это стабильно, дешево по напору и удобно для промывки.

Когда выбирать многоходовую схему?

Когда нужен больший нагрев/охлаждение при малых расходах или высоком ΔT, а потери давления допускают рост.

Как быстро прикинуть мощность?

По формуле Q = m·c·ΔT. Например, 5 м³/ч воды и нагрев на 30°C ≈ 174 кВт.

Почему в конденсаторе поток часто «вниз»?

Чтобы конденсат стекал, а регулирование было устойчивым. Вода идёт противотоком для максимального ΔT.

Почему в испарителе поток «вверх»?

Для возврата масла и предотвращения затопления нижних каналов на низкой нагрузке.

Можно сделать реверс: конденсатор ⇄ испаритель?

Да, но схемой патрубков обеспечьте корректные направления в обоих режимах и проверьте Δp.

Как понять, что ходов слишком много?

Высокий Δp (>0,7–1,0 бар), насос «не тянет», недобор расхода и вибрации. Решение — меньше ходов или больше проходное сечение.

Какие пластины выбрать: H, M или L?

H — для чистых сред и высокой U; M — универсально; L — для вязких/больших частиц при ограниченном Δp.

Чем грозит неправильное направление потоков?

Потеря эффективности, кавитация, завоздушивание и преждевременный износ уплотнений.

Как часто промывать пластинчатый ТО?

Обычно 1 раз/год, при «грязной» воде — раз в 6 мес. Ориентир — рост Δp на 40–50% и падение выходной температуры на 3–5°C.

Готовы посчитать и выслать КП сегодня

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник

ООО «АТУ» • sn22.ru

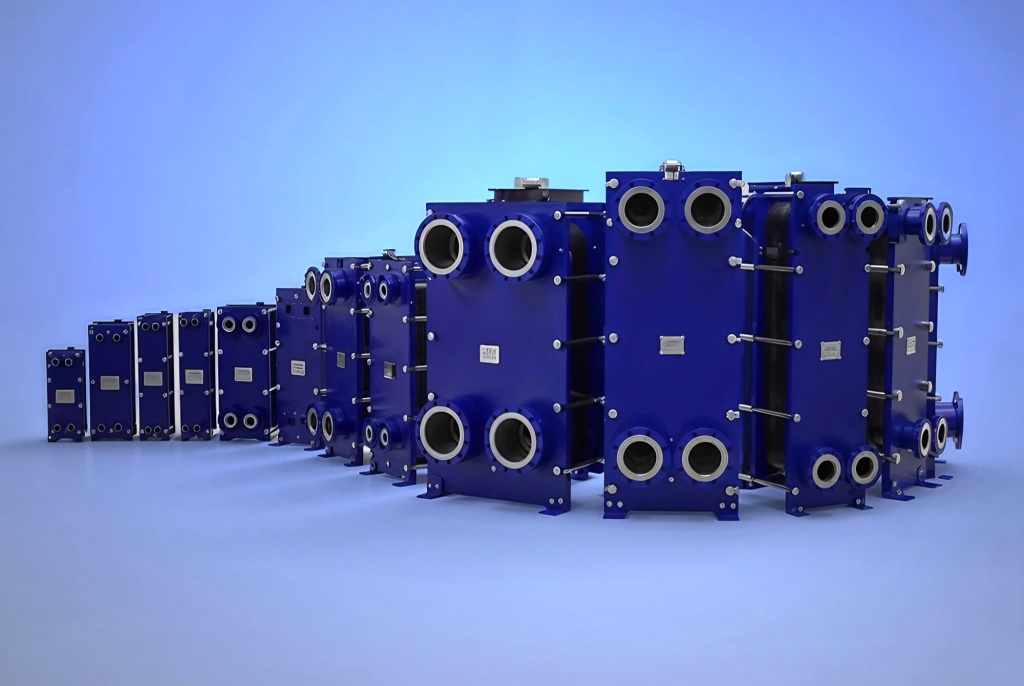

Пластинчатые теплообменники нашей сборки
