Классификация теплообменников по направлению движения теплоносителей

Q: Чем противоток лучше сонаправления?

Сохраняет больший температурный градиент по длине — выше теплопередача при той же площади. Типичный выигрыш 10–30%.

Q: Как прикинуть площадь теплообмена «на салфетке»?

A≈Q/(U×ΔTlm). Пример: Q=300 кВт, U=2500 Вт/(м²·°C), ΔTlm=15 °C ⇒ A≈8 м². Закладывают 10–20% запаса.

Q: Что выбрать при жёсткой воде?

Разборный пластинчатый или кожухотрубный. Обязательны фильтры, визуальный контроль ΔP и регламентная промывка.

Q: Можно ли паяный пластинчатый для морской воды?

Нежелательно из-за хлоридной коррозии. Рекомендуется кожухотрубный с титановыми трубками или спецсплавы.

Q: Что важнее при выборе материала?

Состав среды (хлориды, pH), температура и давление. При Cl⁻ > 300 мг/л — титан/спецсплавы.

Разобрались, как классифицировать теплообменники по потокам, конструкции и применению — и быстро выбрать подходящий тип под вашу задачу с цифрами и примерами.

Нужна помощь с выбором теплообменника?

Инженеры ООО «АТУ» подберут аппарат по вашим исходным данным и вышлют КП с ценой/сроками в течение 15–60 минут.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Гарантия заводов-партнёров.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Зачем нужна классификация
По направлению потоков: сонаправление vs противоток
Кожухотрубчатые: основные виды
Рекуперативные: типы и материалы
Быстрый выбор под задачу: кейсы
Формулы и микро-примеры
Сводная таблица классификаций
Монтаж/эксплуатация: лайфхаки и контроль
Видео по теме
FAQ

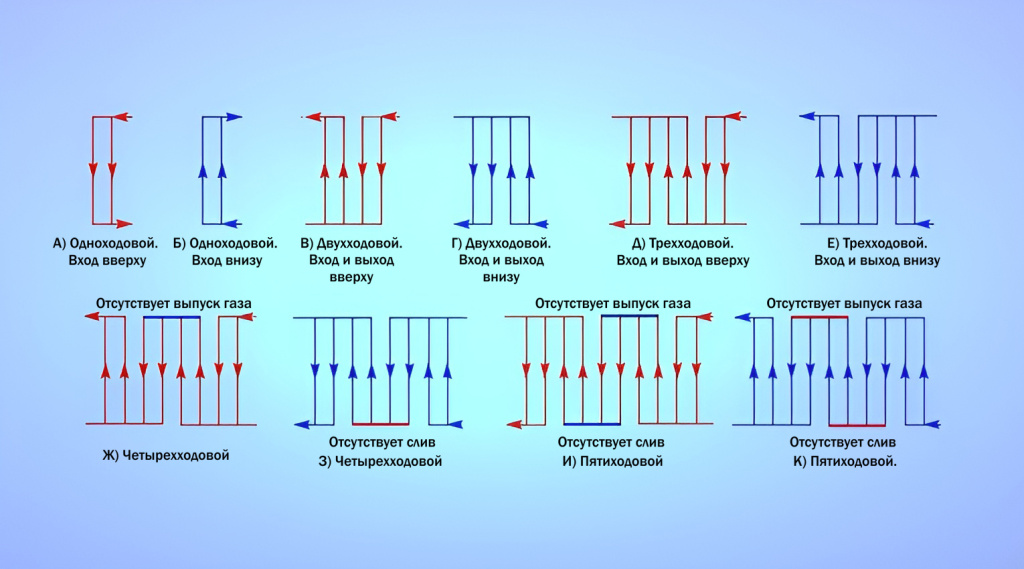

Классификация теплообменников по направлению движения теплоносителей — Схемы направлений потоков: сонаправление и противоток.

Зачем нужна классификация

Классификация помогает быстро отобрать тип аппарата под среду, давление, температуру и габариты, заранее оценив КПД и стоимость владения.

Кейс ЖКХ: Для ИТП МКД с жёсткой водой выбрали разборный пластинчатый с противотоком — удобная промывка, высокий КПД, компактность.

Кейс производство: Для охлаждения масла (вязкая, «грязная» среда) — кожухотрубный с перегородками и низкими скорости в трубах для надёжности.

По направлению потоков: сонаправление vs противоток

Сонаправленные потоки

Обе среды движутся в одну сторону. Температуры выравниваются к выходу — градиент падает, теплоотдача снижается.

Просто реализуется, умеренная эффективность.
Часто применяется для стабильных режимов с небольшими ΔT.

Противоточные аппараты

Среды движутся навстречу — градиент температуры почти постоянен по длине канала, выше эффективность.

Возможна более высокая конечная температура холодной среды.
Оптимально для ГВС, конденсации/испарения, процессов с малой ΔT.

Подсказка: При одинаковых габаритах противоток даёт +10–30% к теплопередаче против сонаправления (порядок величин — зависит от конфигурации).

Кожухотрубчатые: основные виды

Кожухотрубчатый теплообменник состоит из кожуха, трубного пучка и перегородок, формирующих путь потока в межтрубном пространстве.

По направлениям: сонаправление, противоток, перекрёстные схемы.
По числу ходов: одно-, двух-, многоходовые (по трубам и/или по кожуху).
По соединениям: фланцевые (обслуживаемые), сварные (компакт/эконом).

Практика: Для мутной оборотной воды — увеличьте диаметр труб, скорость держите 0.8–1.2 м/с, заложите люки обслуживания.

Рекуперативные: типы и материалы

Рекуперативные теплообменники возвращают тепло отработанных потоков новому теплоносителю.

Конструкции: пластинчатые (высокий U), трубчатые (стойкость к загрязнению).
Схемы потоков: сонаправление, противоток, перекрёстный поток.
Материалы: нержавеющая сталь для влажных газов; керамика — при высоких t и коррозии.

Совет: На вентиляции выбирайте пластины с антикоррозионным покрытием и дренажом конденсата — это снижает обмерзание и потери давления.

Быстрый выбор под задачу: кейсы

ГВС/ИТП (городская вода): пластинчатый противоточный, разборный — легче чистить; при малых габаритах — паяный.
Нефтегаз/масла: кожухотрубный, частично разборный, с подходящим материалом труб (нерж., титан, сплавы).
Тепловые насосы/чиллеры: паяные пластинчатые (конденсатор/испаритель), для морской/хлоридной воды — титановые S&T.

Кейс «Бассейн 150 м³»: вода с хлоридами → титановые трубки S&T; пластинчатый паяный исключили из-за коррозии.

Кейс «Рекуперация печи»: дымовые газы 250 °C → керамический/нерж. рекуператор, противоток, байпас антиобмерзания.

Формулы и микро-примеры

Баланс: Q = m × c × ΔT. Для воды c≈4.187 кДж/(кг·°C).

Теплопередача: Q = U × A × ΔT_lm, где ΔT_lm — логарифмическая средняя разность температур.

Пример 1 (ГВС): нужно 300 кВт. При U≈2500 Вт/(м²·°C), ΔT_lm≈15 °C → A≈300000/(2500×15)≈8 м². Закладываем запас 10–20%.

Пример 2 (масло): m=3 кг/с, ΔT=12 °C, c≈2 кДж/(кг·°C) → Q≈3×2×12=72 кВт. Выбираем S&T, низкие скорости для снижения падения давления.

Сводная таблица классификаций

Признак	Варианты	Где применять	Диапазон/ограничения	Пример из практики	Лайфхак
Направление потоков	Сонаправление / Противоток	Стабильные режимы / Высокий КПД	ΔT мал./средн. / ΔT мал./больш.	ГВС — противоток	Противоток чаще компактнее при том же Q
Конструкция	Пластинчатые, кожухотрубные, рекуператоры	HVAC/ГВС, масла/газы, вентиляция	Чистые/грязные среды	Охлаждение масла — S&T	На «грязи» — люки и химпромывка
Материал	Нерж., медь, титан, керамика	Вода/гликоль, морская вода, дымовые газы	Хлориды, t, p	Море — титан	Сверяйте состав воды (Cl⁻, Fe, pH)
Обслуживаемость	Разборные / Неразборные	ИТП, пищевка / компактные узлы	Сервис-интервалы	Промывка 6–18 мес	Ведите журнал ΔP и температур

Монтаж/эксплуатация: лайфхаки и контроль

Фильтрация: ставьте грязевик 0.5–0.8 мм и промывайте — падение ΔP >20 кПа сигналит о засоре.
Опоры труб: не нагружайте патрубки аппарата, используйте компенсаторы.
Байпас и дренажи: сервис без остановки контура.
Материал: при Cl⁻>300 мг/л — титан/спецсплавы, избегайте медных припоев.

Видео по теме

FAQ — ответы на частые вопросы

1) Чем противоток лучше сонаправления?

Сохраняет больший температурный градиент по длине — выше Q при той же площади. Выигрыш часто 10–30%.

2) Как прикинуть площадь теплообмена «на салфетке»?

Q = U×A×ΔTlm ⇒ A ≈ Q/(U×ΔTlm). Пример: Q=300 кВт, U=2500, ΔTlm=15 ⇒ A≈8 м² +10–20% запаса.

3) Что выбрать при жёсткой воде?

Разборный пластинчатый (лёгкая промывка) или S&T. Обязательно грязевик и журнал ΔP.

4) Можно ли паяный пластинчатый для морской воды?

Нежелательно из-за хлоридов. Берите S&T с титановыми трубками.

5) Какие скорости в трубах безопасны для масел?

Держите 0.6–1.0 м/с для снижения потерь и предотвращения эрозии; проверяйте Re.

6) Как понять, что пора промывать?

ΔP вырос на 15–30 кПа и упал нагрев на 3–5 °C при том же расходе — планируйте CIP/механ. очистку.

7) Что важнее при выборе материала?

Состав среды (Cl⁻, pH), t и p. При Cl⁻>300 мг/л — титан/сплавы; при аммиаке — никелевые/спецсплавы.

8) Какую схему потоков брать для ГВС?

Противоток — максимум КПД и более высокая конечная температура воды.

9) Нужен ли байпас в обвязке?

Да. Позволяет обслуживать аппарат без остановки. Плюс — дренажи и воздухоотвод.

10) Что выбрать для рекуперации тёплых газов?

Пластинчатый с покрытием или керамический/трубчатый при t>200 °C. Обеспечьте дренаж конденсата и антиобмерзание.
