Теплообменник как по другому называется

Q: Чем рекуператор отличается от регенератора?

Рекуператор — одновременная передача через стенку, регенератор — попеременная через насадку.

Q: Что такое противоток?

Схема, где потоки движутся навстречу — обеспечивает большую среднюю разность температур.

Q: Как понять, что аппарат загрязнился?

Растёт перепад давления и падает температурный напор при прежних расходах.

Q: Какие данные нужны для подбора?

Назначение, температуры, расходы, допустимые Δp, свойства сред, материалы, габариты.

Теплообменник — ключевой аппарат передачи тепла без смешения сред. Разбираем, как его ещё называют (калорифер, подогреватель, охладитель, рекуператор и др.), в чём различия, где что применяется, а также даём формулы, мини-примеры расчёта и чек-листы для подбора.

Нужен теплообменник под ваши исходные данные?

Инженеры ООО «АТУ» выполнят экспресс-подбор теплообменника/ЗИП, подготовят смету и требования к обвязке.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • teplo@sn22.ru • Экспресс-подбор теплообменника/ЗИП

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Как по-другому называется теплообменник
Основные типы и области применения
Принцип работы и схемы потоков
Быстрый расчёт: формулы и 2 примера
Чек-лист для подбора
Автоматизация и контроль
Типичные ошибки и как их избежать
FAQ ×10

Как по-другому называется теплообменник

Синоним/термин	Где встречается	Что обычно имеется в виду
Калорифер	Вентиляция/ОВиК	Воздухонагреватель (водяной/паровой)
Подогреватель	ГВС, тепловые пункты	Нагрев воды сетевым теплоносителем
Охладитель	Процессы, гидравлика	Отвод тепла от масла/жидкости
Рекуператор	Вентиляция	Возврат тепла вытяжного воздуха
Радиатор	Быт, авто	Теплообмен с воздухом через оребрение
Утилизатор тепла	Энергоаудит	Аппарат отбора вторичного тепла

Все эти устройства — частные случаи «теплообменника». Точный термин выбирают по средам и назначению.

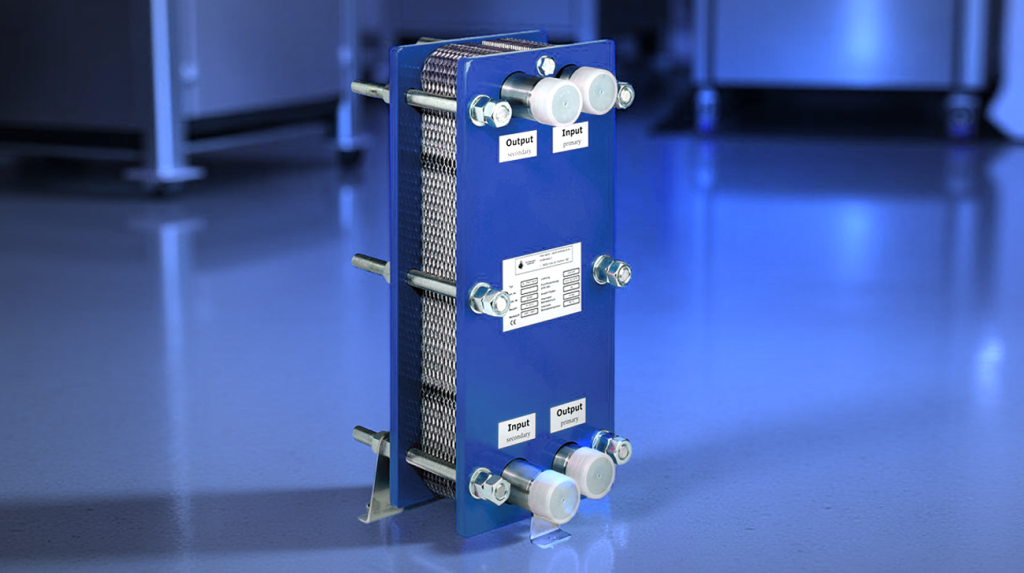

Теплообменник как по другому называется — Теплообменник — аппарат передачи тепла без смешения рабочих сред

Основные типы и области применения

Тип	Плюсы	Минусы	Где уместен
Пластинчатый (разборный/паяный)	Компактность, высокий k, гибкость по площади	Чувствителен к грязи, уплотнения требуют сервиса (разборный)	ГВС, ИТП, HVAC, пищевка
Кожухотрубный	Выдерживает высокие t/Р, устойчив к загрязнениям	Крупнее габариты, выше металлоёмкость	Нефтехимия, энергетика, утилизация тепла
Спиральный	Работа с вязкими/грязными средами, самоочищение	Ограниченный ряд типоразмеров	Сточные/вязкие жидкости, рекуперация
«Труба в трубе»	Просто, надёжно, высокие давления	Невысокая компактность	Малые расходы, опытные установки
Воздушные оребрённые	Без воды/фреона в контуре здания	Зависимы от температуры наружного воздуха	Сухие охладители, чиллеры, конденсаторы

Принцип работы и схемы потоков

Тепло передаётся через разделяющую стенку. Для максимальной эффективности используют противоток; допускаются попутные и перекрёстные схемы — по компоновке узла.

Ключевые параметры

Температуры на входе/выходе по обеим средам;
Расходы и допустимые потери давления;
Свойства сред: вязкость, плотность, фолинг-факторы;
Материалы, санитарные/коррозионные требования.

Скорости (ориентиры)

Жидкости в каналах: 0,6–2,0 м/с;
Воздух/газы: 5–20 м/с (по профилю);
Соблюдаем пределы эрозии/шума, исключаем кавитацию.

Быстрый расчёт: формулы и 2 примера

База
Q = G·c·Δt = k·A·ΔT_lm
ΔT_lm = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂)

На заметку
При конденсации один из ΔT почти постоянный; учитывайте сопротивления по обеим сторонам и загрязнение (fouling).

Пример 1 — Нагрев воды в ГВС
Требуется Q≈300 кВт. Сетевая вода 90→70 °C; холодная 10→60 °C.
ΔT₁=90−60=30 K; ΔT₂=70−10=60 K ⇒ ΔT_lm≈(60−30)/ln(60/30)≈43 K.
При k≈2200 Вт/м²·К: A≈300000/(2200·43)≈3,2 м² (далее уточнение по Δp/скоростям).

Пример 2 — Охлаждение масла
Q≈180 кВт. Масло 95→65 °C, вода 25→35 °C.
ΔT₁=95−35=60 K; ΔT₂=65−25=40 K ⇒ ΔT_lm≈49 K.
При k≈700 Вт/м²·К: A≈180000/(700·49)≈5,3 м².

Чек-лист для подбора

Назначение: нагрев/охлаждение/конденсация/испарение.
Температуры: T_вх/T_вых по обеим средам, требуемое Q.
Расходы и Δp: допустимые потери давления, режимы насосов.
Свойства сред: загрязняемость, pH, солёность, вязкость.
Материалы: AISI 304/316L, титан, CuNi — по совместимости.
Санитария: пищевая/фарма — требования к чистке (CIP).
Обвязка: фильтр/грязевик, байпас, воздухоотвод, дренаж.
Сервис: доступ для разборки/промывки, ЗИП (уплотнения).

Можно отправить исходные данные через опросный лист — рассчитаем и предложим решение.

Автоматизация и контроль

Регуляторы температуры (по подаче/обратке), смесительные клапаны;
Датчики давления и перепада (раннее обнаружение загрязнения);
Погодозависимое управление для узлов ГВС/отопления;
Логгирование параметров для энергоаудита и сервиса.

Типичные ошибки и как их избежать

Неверная схема потоков (не противоток) → потери эффективности.
Отсутствие фильтра/грязевика → быстрый рост Δp и фолинг.
Заниженные скорости → низкий k + отложения; завышенные → эрозия.
Несоответствие материалов среде → коррозия/утечки.
Нет байпаса/дренажа/воздухоотводчиков → сложный пуск и сервис.

FAQ — «что такое теплообменник» простыми словами

Как по-другому называется теплообменник?

Калорифер, подогреватель, охладитель, рекуператор, радиатор, утилизатор тепла — в зависимости от среды и назначения.

Чем рекуператор отличается от регенератора?

В рекуператоре тепло идёт через стенку одновременно, в регенераторе — попеременно через аккумулирующую насадку.

Пластинчатый или кожухотрубный — что выбрать?

ПТО — компактнее и эффективнее для чистых сред; КТ — для высоких t/Р, грязных/вязких сред и тяжёлых условий.

Что такое противоток и почему он лучше?

Потоки движутся навстречу — выше средняя разность температур и эффективность на той же площади.

Какие материалы пластин/труб выбирают чаще?

AISI 304/316L для воды и пищевых сред, титан/CuNi для солёных/агрессивных сред — по совместимости.

Как понять, что аппарат загрязнился?

Растёт перепад давления и падает ΔT между средами при прежних расходах.

Можно ли промывать химически?

Да, при согласовании реагентов с материалами и соблюдении регламента. На входе обязателен фильтр/грязевик.

Сколько служит теплообменник?

10–20 лет и более при корректном подборе материалов, скорости, регулярной чистке и контроле режимов.

Какие данные нужны для подбора?

Назначение, температуры в/вых, расходы, допустимые Δp, свойства сред, требования к материалам и габаритам.

Куда обратиться за расчётом?

В ООО «АТУ»: 8 (804) 333-71-04, teplo@sn22.ru — экспресс-подбор теплообменника/ЗИП.

Нужен расчёт и подбор под ваши условия?

Отправьте опросный лист — подготовим спецификацию и смету в кратчайшие сроки.
