Охладитель не охлаждает, растёт перепад, течи: диагностика

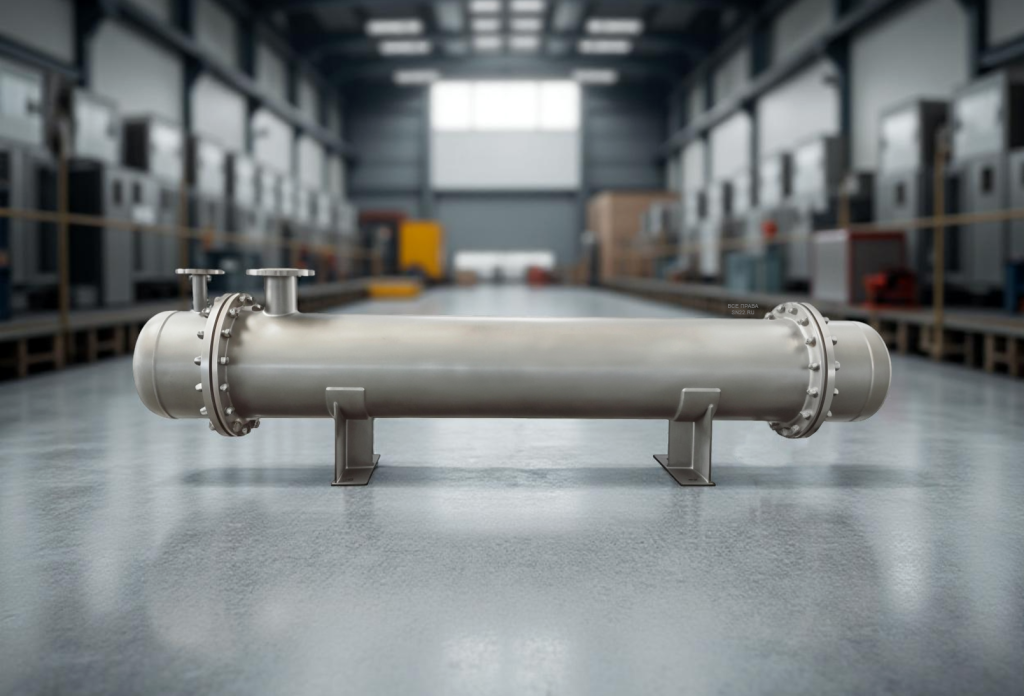

Кожухотрубный охладитель: диагностика неполадок — не охлаждает, растёт Δp, течи

Пошаговая диагностика типичных проблем: нет охлаждения, растёт Δp, течи, шум/вибрация, завоздушивание. Даем дерево решений, чек-лист измерений, быстрые тесты (обход/реверс/байпас), и что делать — прямо на площадке.

Видео: Кожухотрубный охладитель: диагностика неполадок — не охлаждает, растёт Δp, течи

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужна помощь в диагностике прямо сейчас?

Заполните мини-чек-лист ниже или отправьте параметры инженеру — подскажем шаги и запчасти.

Отправить параметры инженеру Перейти в каталог

РФ и Казахстан. Ответим оперативно.

Кожухотрубный охладитель: диагностика неполадок — Диагностика на площадке: T/P/расходы и визуальный осмотр.

Испаритель ИК — Типовые узлы: где искать источник Δp, течей и завоздушивания.

Содержание:

Дерево решений: с чего начать
Симптомы → причины → быстрые тесты
Диагностический чек-лист (виджет)
Примеры диагностики (4 кейса 2×2)
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Дерево решений: с чего начать

Снимите «паспортные точки»: T_in/out, P_in/out, расход по обеим средам, позиция клапанов.
Сверьте с эталоном (пусковой акт/журнал). Есть отклонения? → к соответствующему симптому ниже.
Исключите внешние причины: фильтр/грязевик, завоздушивание, режимы насосов, положение задвижек.
Быстрые тесты: реверс воды, обход (байпас), локальная промывка — смотрим реакцию Δp и T.

Симптомы → причины → быстрые тесты

Симптом	Вероятные причины	Быстрые тесты/действия
Не охлаждает (T выхода высокая)	Малый расход воды, засор фильтра, закрыт байпас/клапан, fouling пучка, низкая температура/напор воды	Проверить расход и фильтр; реверс воды; частично открыть байпас; локальная промывка; сравнить ΔT обеих сред
Растёт Δp (на воде/масле)	Засор труб/фильтра, заклинивший клапан, отложения после остановки, лед/парафины	Обход фильтра (временно), промывка фильтра, реверс, подогрев масла, химпромывка при накипи
Течи (фланцы/крышки/трубки)	Перетёртые прокладки, неплоскостность, коррозия, гидроудары/термоудары, микротрещины трубок	Дотяжка/замена прокладок, проверка болтового усилия, гидроиспытание камер, опрессовка/пузырьковая проверка пучка
Шум/вибрация	Завоздушивание, кавитация насоса, завышенная скорость/резонанс, неплотные опоры	Развоздушивание верхних точек, контроль NPSH насоса, снизить скорость/перенастроить клапан, проверить опоры
Кросс-утечка (переток между средами)	Прожог/трещина трубки, дефекты развальцовки/сварки	Тест стоп-колпачками/опресcовка, определение стороны по анализу среды, временный вывод аппарата

Диагностический чек-лист (виджет)

Симптом Фильтр/грязевик Воздухоотводы Δp vs базовое Среда на трубной стороне Конфигурация

Отправить параметры инженеру

Подсказки ориентировочные. Итог — по измерениям T/P/расходов, осмотру и регламентам безопасности.

Примеры диагностики (4 кейса)

Реальные ситуации: признаки, проверка гипотез, итоговое решение, что изменить в регламенте.

Кейс 1 · Вода→вода

Нет охлаждения после остановки

Симптомы: T выхода почти не снижается, Δp норма.
Проверки: фильтр чистый, клапан открыт, расход низкий.
Действия: отрегулирован насос/задвижка, реверс воды, частичная химпромывка — эффективность вернулась.
Вывод: локальный fouling после простоя + низкий расход.

Фиксируйте паспортный расход и ΔT — любые отклонения ловятся раньше.

Кейс 2 · Масло→вода

Скачок Δp на холодном масле

Симптомы: Δp масла высокое, шум на насосе.
Проверки: байпаса нет, вязкость выше номинала.
Действия: установлен байпас с термоклапаном, постепенный прогрев — проблема исчезла.
Вывод: неверная пусковая схема без обхода.

Планируйте пуски с байпасом — это защита от аварийного Δp.

Кейс 3 · Морская вода

Рост Δp и падение U·A через 6 недель

Симптомы: Δp↑ на 40%, U·A↓ на 15%.
Проверки: фильтр чистится редко, воздухоотводов нет.
Действия: промывка ПАВ/щелочная, установка автоматических воздухоотводов, график профилактик 6–8 недель.
Вывод: биообрастание + завоздушивание верхних камер.

CuNi/316L + поддержание скоростей — лучший антиприлипательный режим.

Кейс 4 · Конденсат/дренаж

Течь после гидроудара

Симптомы: течь по прокладке, следы удара, Δp скачет.
Проверки: резкое закрытие задвижки, опоры без компенсации.
Действия: демпферы, плавные уставки пуска/остановки, замена прокладок.
Вывод: нарушение процедур управления арматурой.

Обучение персонала + защитные устройства — must have.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по диагностике

С чего начать диагностику?

Снять T/P/расходы, сравнить с базовыми; проверить фильтры, воздухоотводы, положение арматуры.

Почему нет охлаждения, если Δp в норме?

Недостаточный расход/температура охлаждающей воды, fouling пучка, неверные уставки клапана.

Что делать при росте Δp?

Проверить/промыть фильтр, реверс потока, локальная промывка; для масла — байпас на пуске.

Как обнаружить кросс-утечку?

Анализ среды, опрессовка, стоп-колпачки, эндоскопия; по возможности вывести аппарат.

Из-за чего течёт по прокладке?

Недотяжка/перетяжка, неплоскостность, старение прокладок, гидро/термоудары.

Шумит и вибрирует — это опасно?

Опасно для ресурса. Проверяйте завоздушивание, кавитацию, скорости, опоры и компенсацию.

Помогает ли реверс воды?

Да, как экспресс-приём для срыва мягких отложений и выравнивания распределения.

Когда нужна химпромывка?

При карбонатной накипи/ржавчине, когда гидропромывка не даёт эффекта. Только совместимые реагенты.

Как часто фиксировать «паспортные точки»?

Еженедельно, плюс после любых остановок/регулировок; ведите журнал трендов.

Можно помочь удалённо?

Да — пришлите фото/видео и текущие измерения T/P/расходов. Дадим пошаговый план.
