Почему для масел скорость ниже?

Высокая вязкость масел резко увеличивает Δp и энергозатраты, при этом улучшение теплоотдачи ограничено. Чаще выбирают 0.6–1.2 м/с.

Можно ли работать в ламинарном режиме?

Можно для вязких масел и больших D, но теплоотдача падает. Обычно стремятся к умеренной турбулентности.

Как задать местные сопротивления ζloc?

Суммируют вход/выход по 0.5–1.0, развороты/перемычки и арматуру. Для прикидки берут 1–3 и уточняют в проекте.

Каковы эрозионные ограничения по скорости?

Для воды: сталь/нерж. ~≤2.0–2.5 м/с, CuNi до ~3.0 м/с. Для масел — ~≤1.2 м/с. Зависит от наличия твёрдых частиц и геометрии.

Поможете рассчитать мой контур?

Да. Отправьте параметры через форму или чат — уточним U·A, гидравлику обеих сторон и подготовим комплект документов.

Главная
Статьи
Кожухотрубный охладитель: гидравлика — скорости, Δp (Дарси—Вейсбах), эрозия

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Кожухотрубный охладитель: гидравлика — скорости, Δp (Дарси—Вейсбах), эрозия

Как выбрать скорости в трубах, оценить потери давления по Дарси—Вейсбаху и не выйти за пределы эрозионной стойкости. Разберём рекомендуемые диапазоны для воды/рассолов и масел, влияние числа ходов и вязкости, а также дадим калькулятор для экспресс-проверки Δp.

Видео: Кожухотрубный охладитель: гидравлика — скорости, Δp (Дарси—Вейсбах), эрозия

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужно быстро проверить скорости и потери давления?

Заполните калькулятор ниже или отправьте параметры инженеру — уточним расчёт, подберём число ходов и диаметр труб.

Отправить параметры инженеру Перейти в каталог

Работаем по РФ и Казахстану. Сроки и сметы — оперативно.

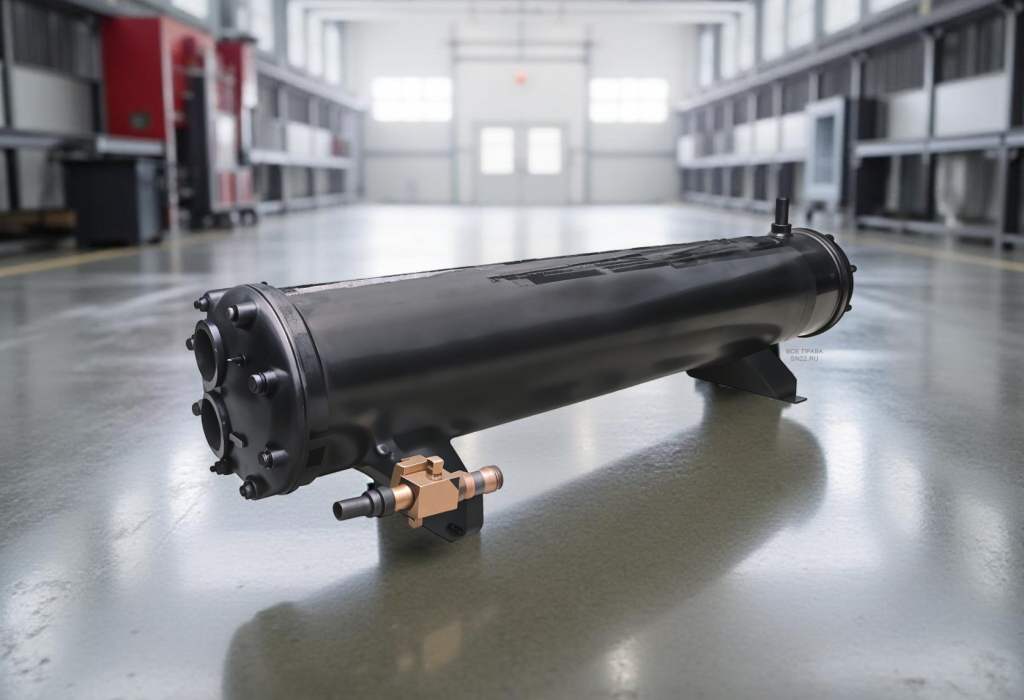

Кожухотрубный охладитель — Реальный аппарат: диаметр труб и число ходов влияют на Δp.

Схема кожухотрубного охладителя — потоки и перегородки — Схема потоков: ходность трубной стороны и перегородки кожуха.

Содержание:

Рекомендуемые скорости и Δp
Формулы Дарси—Вейсбаха (в трубах)
Влияние числа ходов и параллельных труб
Калькулятор Δp, Re и проверки на эрозию
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Формулы Дарси—Вейсбаха (в трубах)

Скорость: v = 4Q / (πD²), где Q — объёмный расход на одну трубу, D — внутренний диаметр трубы.

Reynolds: Re = ρvD/μ. Ламинарный режим: Re < 2300; турбулентный: Re ≳ 4000; переходный — между ними.

Коэффициент трения f: при ламинарном течении f = 64/Re; при турбулентном — аппроксимация Swamee–Jain:
f = 0.25 / [log10( (ε/(3.7D)) + (5.74/Re^0.9) )]^2

Потери давления: Δp = f·(L/D)·(ρv²/2) + ζ_loc·(ρv²/2), где L — суммарная длина потока в трубах (учитывая число ходов), ζ_loc — сумма местных сопротивлений (вход/выход/развороты).

Влияние числа ходов и параллельных труб

Больше ходов → L/D↑ и Δp↑, но v может ↑ (меньше параллельных труб на ход), что улучшит теплоотдачу.
Больше параллельных труб → расход на трубу ↓, скорость ↓ и Δp ↓, но U может упасть.
Выбор D трубы (внутр.) критичен: небольшое уменьшение D сильно поднимает v и Δp (в квадрате/четвертой степени).

Калькулятор Δp, Re и проверки на эрозию (трубная сторона)

Расход по контуру, м³/ч Число параллельных труб Число ходов (passes) Длина пучка, м Внутр. диаметр трубы D, мм Шероховатость ε, мм Плотность ρ, кг/м³ Динамическая вязкость μ, мПа·с Местные сопротивления ζ_loc Материал труб (для лимита эрозии)

Пересчитать теплопередачу

Калькулятор оценивает трубную сторону при равномерном распределении по трубам. Для кожуха и сложных схем уточняем расчёт в проекте.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по гидравлике

Какие скорости целевые для воды?

Обычно 1.0–1.8 м/с (сталь/нерж.), CuNi допускает выше. Балансируем теплоотдачу и эрозию/Δp.

Для масел скорость ниже почему?

Из-за высокой вязкости: иначе Δp и энергозатраты растут, а теплоотдача слабо улучшается.

Что сильнее всего влияет на Δp?

Диаметр D (критично), число ходов (L/D), скорость v и местные сопротивления.

Можно ли выйти в ламинарный режим?

Да, для вязких масел и больших D. Но теплоотдача падает — часто выбирают умеренную турбулентность.

Как задать ζ_loc?

Суммируйте вход/выход ~0.5–1.0 каждый, развороты/перемычки, фитинги. Для прикидки берут 1–3 и уточняют в проекте.

Как распределяется расход по трубам?

Калькулятор предполагает равномерное распределение. В реальности влияет гидравлика распределительных камер.

Эрозионные ограничения?

Вода: сталь/нерж. ~≤2.0–2.5 м/с; CuNi до ~3.0 м/с; масла ~≤1.2 м/с. Зависит от твёрдых частиц и геометрии.

Что делать, если Δp слишком велики?

Увеличить D, добавить параллельных труб, уменьшить число ходов, снизить расход, оптимизировать камеры.

А если теплоотдача низкая?

Повышать скорость (в пределах эрозии/Δp), увеличивать площадь A, пересматривать схему перегородок кожуха.

Поможете рассчитать?

Да — отправьте параметры или напишите в чат: уточним U·A, гидравлику обеих сторон и выпустим документы.
