Краткий обзор технических решений по интенсификации наружного теплообмена

Ниже — пошаговый чек-лист монтажа ПТО, ориентиры по смете и рабочие способы усилить теплообмен без переразмеривания оборудования. Плюс — короткие кейсы, лайфхаки и список проверенных производителей в РФ.

Позвонить 8 (804) 333-71-04 Написать инженеру Скачать опросный лист Монтаж и ПНР

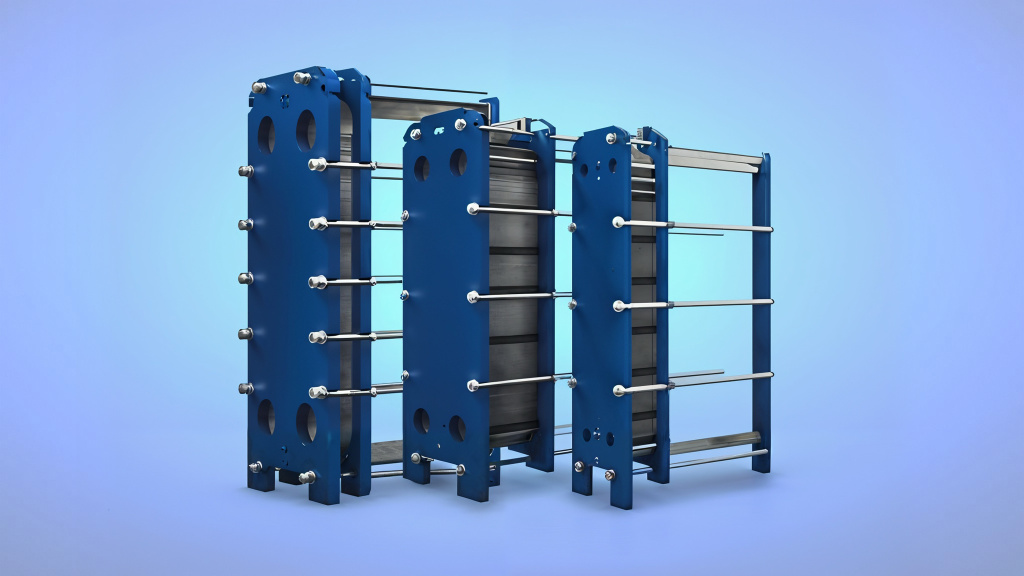

Краткий обзор технических решений по интенсификации наружного теплообмена — Интенсификация теплоотдачи: режимные и конструктивные решения.

Этапы монтажа пластинчатого теплообменника

Пошаговый порядок работ с примерами контролей качества и быстрыми проверками на объекте.

1) Подготовка теплообменника

Снять транспортные заглушки, удалить консервацию, внешний осмотр на удары/деформации.
Проверить маркировку пластин/прокладок vs. ТЗ (AISI, титан, NBR/EPDM/Viton).
Лайфхак: фотография шильда и затяжки шпилек «до/после» — экономит время при приёмке.

Формула быстрой оценки тепловой мощности: Q = G·c_p·ΔT. Пример: G=2,5 кг/с, c_p≈4,18 кДж/(кг·К), ΔT=10 К ⇒ Q≈2,5·4,18·10≈104,5 кВт.

2) Подготовка опорной фундаментной рамы

Основание ровное, допуск по уровню ≤ 2 мм/м; закладные по чертежу, вибровставки по массе.
Кейс ЖКХ: для ПТО 200–400 кВт на виброопорах снизили шум в ИТП на ~6–8 дБА.
Лайфхак: оставляйте «монтажный зазор» 150–250 мм со стороны подвижной плиты.

3) Установка теплообменника

Подъём стропами за штатные уши, выверка по уровню, фиксация к раме с демпферами.

Контроль параллельности плити: допуск «косины» при стяжке — не более 1–2 см.
Тех-заметка: предварительное сжатие пакета до «монтажного размера» S_mont по паспорту.

Кто в России производит теплообменники — Пример типового монтажа ПТО на раме.

4) Подключение трубопроводов

Жёсткая фиксация трасс, компенсаторы до фланцев ПТО, сетчатые фильтры на подачах.
Соблюдать схему противотока по паспорту (перепутанные патрубки дают до −10…−20% к теплопередаче).
Лайфхак: на пусках ставьте прозрачные «контрольные вставки» на байпас — видно грязь.

Падение давления, оценка: Δp ≈ ξ·(ρ·v²/2). Пример: ξ=1,8; ρ=1000 кг/м³; v=1,2 м/с ⇒ Δp≈1,8·(1000·1,44/2)≈1296 Па ≈ 0,013 бар.

5) Подключение патрубков и проверка герметичности

Гидроиспытания: +25–30% к рабочему давлению, выдержка 10–30 мин, сухие соединения — норма.
Контроль протяжки шпилек крест-накрест, шаг 1/4 оборота до ровного сближения плити.
Кейс пищепром: после переуплотнения EPDM ушли «сопливые» подтёки при 85 °C.
Лайфхак: после первого горячего цикла через 24–48 ч сделайте контрольную протяжку.

Почему менеджер не говорит мне цену теплообменника — Правильные материалы прокладок и режимы — залог герметичности.

Расценки и составление сметы

Итоговая стоимость зависит от мощности, материалов, обвязки, региона и требований ПНР. Ниже — ориентиры для планирования бюджета.

Статья	Диапазон (ориентир)	Типовая настройка/объём	Пример из практики	Лайфхак/рекомендация
ПТО (аппарат)	до 100 кВт: эконом-класс; 100–500 кВт: средний; >500 кВт: проектный	Материал пластин AISI 304/316, прокладки NBR/EPDM/Viton	ГВС 160 кВт (AISI 316/EPDM) — «середина» по бюджету	Сравните цену «за м² площади» — удобно для разных моделей
Опорная рама	минимум для настенных; повышенный для тяжёлых ПТО	Закладные, анкер, антикор	Рама с демпферами снизила вибрацию насосов на ~20%	Заложите 150–250 мм сервисного пространства
Обвязка	по проекту; чаще средний уровень	Фланцы, сетки Y-типа, обратные клапаны, компенсаторы	Поставили фильтр 400 мкм — накипь ушла с пластин	Фланцы PN не ниже рабочего давления + 25%
Монтаж	простые узлы — низ; ИТП «под ключ» — средний/высокий	Разгрузка, установка, врезка, маркировка	Сроки сократили на 1 день за счёт готовых шпилек/прокладок	Держите комплект ЗИП (2–3 прокладки «ходовых» контуров)
ПНР	низ/средний — от сложности автоматики	Гидроиспытания, настройка насосов и регуляторов	Внедрили погодозависимую кривую — минус перетопы	Протоколы испытаний храните в ИТП-журнале
Логистика	по расстоянию/сезону	Доставка, разгрузка, утилизация тары	Зимняя доставка — тёплый склад исключил конденсат	Проверьте габариты для лифтов/проёмов заранее

Способы улучшения теплообмена

Рабочие меры: от режимных настроек до конструктивных вставок. Выбирайте по среде, допустимым потерям давления и ресурсу материалов.

Ультразвук (осторожно)

Повышает локальную турбулентность; риск — разгерметизация при старых прокладках.

Оценка эффекта: прирост Nu до ~10–20% при малых Re. Проверка: пробный прогон на «бюджетных» пластинах вне основного контура.

Увеличение ΔT

Простой путь — больше температурный напор с «горячей» стороны (если это допустимо по ТЗ).

Q = G·c_p·ΔT: при фиксированном G прирост ΔT на 5 К даёт +≈5·4,18≈20,9 кВт (на 1 кг/с).

Вибрация

При малых тепловых потоках даёт до ~20% прироста съёма площади; снижает оседание отложений.

Кейс: на линии гликоля ввели микровибрацию насоса — минус отложения, стабилизировался Δp.

Оребрение/витые каналы

Рост площади и турбулентности. Для кожухотрубных — оребрение; для ПТО — «жёсткая» геометрия пластин.

Эффективная площадь ↑ до 5–20× (для оребрённых пучков) — критично проверять потери давления.

Механические турбулизирующие вставки

Простой и надёжный способ усилить турбулентность в канале без вмешательства в корпус.

Лайфхак: используйте вставки из инертных полимеров в агрессивных средах (кислоты/щелочи в пределах ТУ).

Промежуточный отвод влаги (для воздушных трактов)

Охлаждение+сепарация влаги для предотвращения обмерзания и падения эффективности.

Метод	Ожидаемый эффект	Ограничения	Где применять	Быстрая проверка
ΔT ↑	+5…20% к Q	Материалы, кавитация, перетоп	ЖКХ, ГВС, отопление	Пробный сдвиг графика на 3–5 К
Вибрация	+10…20% при малых Re	Шум, крепёж	Промышленность, гликоли	Логгеры Δp до/после
Оребрение	Площадь ×5…20	Δp, износ	HVAC, чиллеры	Сравнение Nu по расчёту
Турбулизаторы	+10…30% к h	Δp ↑	Технологические контуры	Короткий стенд-тест
Ультразвук	+10…20% локально	Прокладки/швы	Экспериментальные линии	Байпасный контур

Методы улучшения теплообмена — Методы интенсификации подбирают под среду, Δp и ресурс.

Российские производители

Короткий справочник по брендам, представленным на рынке РФ.

ООО «Теплотекс АПВ» — Коломенский р-н МО; разборные/сварные ПТО.
АО «Ридан» — Дзержинск, Нижегородская обл.; линейка для ЖКХ и промышленных задач.
ГК «Анвитэк» — Москва/Белгород; технологии на базе стандартов Hisaka.
ООО НПО «ЭТРА» — Нижний Новгород; инженерный центр, дилерская сеть.
ООО «РоСВЕП» — Клин, МО; разборные, сварные и паяные ПТО.
«Термосистемы» — Краснодар; ПТО, паяные теплообменники, ЗИП.
Международные представительства — Alfa Laval, GEA, Danfoss, Funke и др.

FAQ: частые вопросы

Какое рабочее направление включать на первом пуске — параллельный ток или противоток?

Всегда противоток по схеме производителя — это +к температурному напору и эффективности.

Как быстро проверить, что патрубки не перепутаны?

Термопара/ИК-пирометр на вход/выход — ΔT «горячей» линии должно расти при открытии расхода.

Каким должно быть давление гидроиспытаний?

Обычно +25–30% к рабочему, выдержка 10–30 мин, без падения и подтёков.

Когда выполнять контрольную протяжку шпилек?

Через 24–48 часов после первого горячего цикла и затем по регламенту.

Какие прокладки выбрать для ГВС?

Чаще EPDM (горячая вода/пар без масел); при маслах/растворителях — Viton.

Что делать, если Δp выросло на чистом фильтре?

Проверьте расходомеры/клапан; возможна кавитация или закрытая задвижка на байпасе.

Можно ли «добавить пластин» вместо покупки нового ПТО?

Иногда да, если рама и шпильки рассчитаны; проверяйте паспортную площадь/размер S_max.

Нужны ли компенсаторы у фланцев ПТО?

Да, до фланцев — снимают монтажные/термонапряжения и защищают патрубки.

Как подготовить воду, чтобы снизить накипь?

Механическая фильтрация 100–400 мкм + умягчение/дозирование по анализу воды.

Что грозит зимой ПТО в неотапливаемом помещении?

Замерзание каналов. Слейте контур или обеспечьте антифриз/подпитку и минимальный подогрев.
