Термоcифонные кожухотрубные испарители: ИНТ / ИКТ / ИПТ (обзор и сравнение)

Термосифонные испарители (обозначения ИНТ/ИКТ/ИПТ) работают на естественной циркуляции: движущей силой служит разность плотностей жидкой и паровой фаз, а не насос. Разбираем, когда выбирать термосифон вместо «помповой» схемы, как оценить движущий напор и потери, какие материалы ставить и какие ошибки монтажа встречаются чаще всего. Внизу — 3 мини-калькулятора, включая быструю проверку термосифонного напора.

Видео: Термосифонные испарители (ИНТ/ИКТ/ИПТ): принцип, выбор, расчёт

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт термосифонного испарителя под ваши условия?

Отправьте параметры инженеру — рассчитаем ИНТ/ИКТ/ИПТ, подберём материалы, выдадим КП и сроки.

Отправить параметры Модели ИНТ/ИКТ в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Принцип термосифона и когда он выгоден

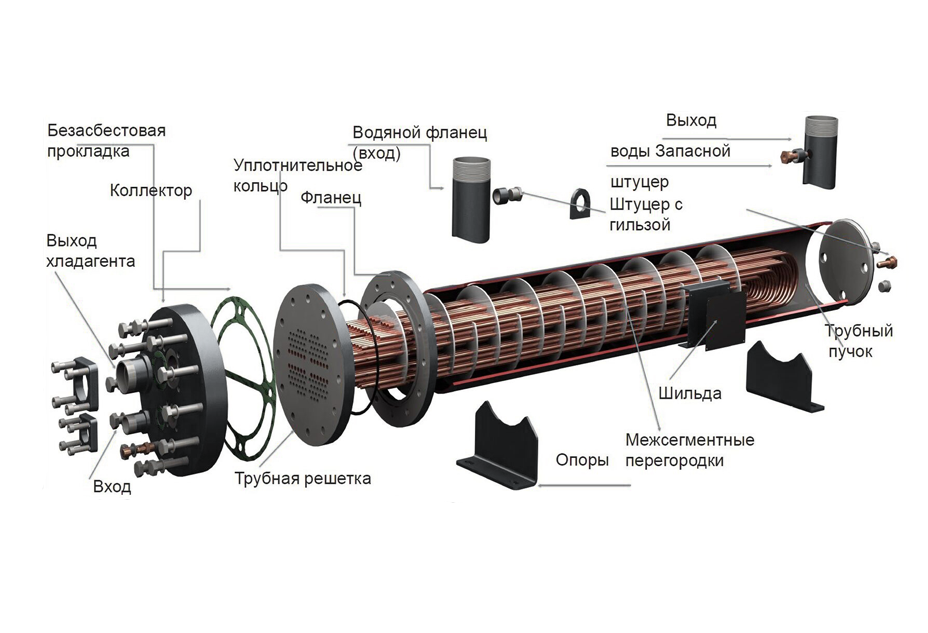

Обозначения и конструктив: ИНТ/ИКТ/ИПТ vs ИН/ИК/ИКВ/ИНВ
Теплотехника: Q, r, LMTD/NTU и движущий напор
Материалы (316L/CuNi/Ti): карта выбора
Монтаж и обвязка: ошибки, которых стоит избегать
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

1. Принцип термосифона и когда он выгоден

Естественная циркуляция: подача в испаритель — из нижнего сепаратора; возврат парожидкостной смеси — вверх, в коллектор/сепаратор.
Движущая сила ≈ Δp_drive = g · h · (ρ_l − ρ_v); должна покрывать суммарные гидравлические потери.
Когда выгодно: высокая надёжность (нет насоса в контуре кипения), простая автоматика, компактные чиллер-станции.
Ограничения: требуется высота столба (h), грамотная трассировка труб и контроль скоростей, чтобы исключить застой/«заливы».

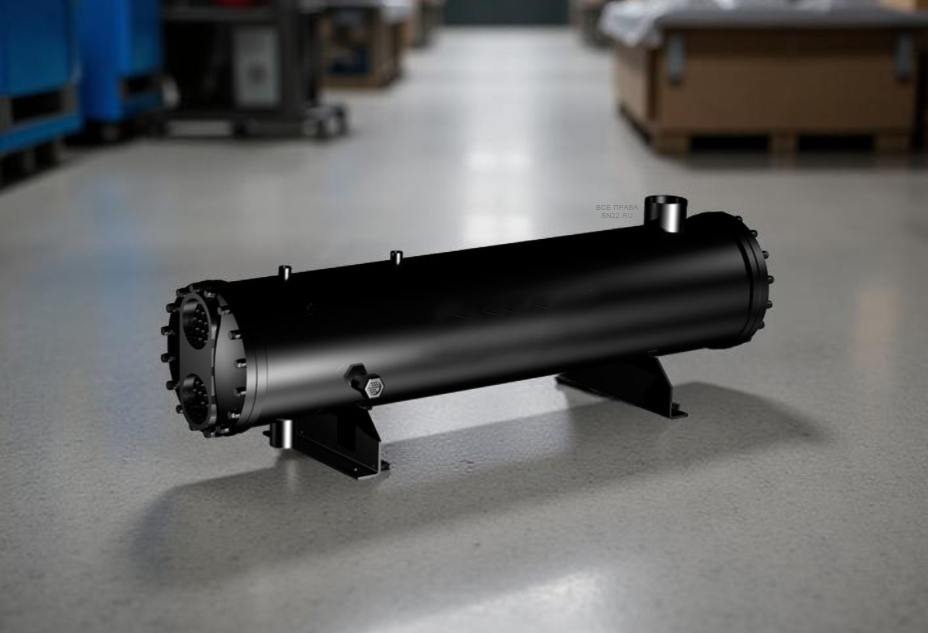

Термоcифонные кожухотрубные испарители — Горизонтальная установка (общий вид)

2. Обозначения и конструктив: ИНТ/ИКТ/ИПТ vs ИН/ИК/ИКВ/ИНВ

Тип	Ключевая черта	Ориентация	ΔT/циклы	Сервисность	Когда выбирать
ИНТ (термосифон, неподвижные решётки)	Естественная циркуляция, без компенсатора	Горизонталь	Умеренные	Стандартная	Есть высота h, чистые среды, простота и надёжность
ИКТ (термосифон, с компенсатором)	Сильфон на кожухе для больших ΔT/циклов	Горизонталь	Высокие	Стандартная	Большие ΔT, нужна естественная циркуляция
ИПТ (термосифон, плавающая головка)	Извлекаемый пучок для тяжёлых условий	Горизонталь	Высокие	Максимальная	Грязные среды/частая чистка; сложные режимы
ИН / ИК / ИКВ / ИНВ	«Помповые» и вертикальные аналоги	Гор./Вертик.	От умеренных до высоких	От стандартной до максимальной (КП)	Нет h или нужна другая компоновка

3. Теплотехника: Q, r, LMTD/NTU и движущий напор

Нагрузка на испарение: Q = G_ref · r. По вторичному контуру: Q = G · c_p · ΔT. Для термосифона дополнительно проверяем движущий напор: Δp_drive = g · h · (ρ_l − ρ_v) должен быть ≥ суммарных потерь на участке циркуляции. Площадь S — по LMTD (или NTU–ε) с учётом кипения на межтрубном пространстве.

4. Материалы (316L/CuNi/Ti): карта выбора

Среда	Трубки	Кожух/решётки	Примечание
Пресная техвода (t < 45 °C, Cl⁻ < 50–100 ppm)	316L	304/316L	Стабильная химия → ресурс ↑
Солоноватая/морская	CuNi 90/10 или Ti	316L	Исключать застой, держать скорость
Вода/гликоль (чиллер)	316L	316L	Контроль ингибиторов/биоцидов

5. Монтаж и обвязка: ошибки, которых стоит избегать

Высота h: обеспечьте достаточный перепад уровней между сепаратором и испарителем (движущий напор).
Трассировка: минимум локальных сопротивлений, мягкие повороты; линии без «карманов» и застойных зон.
Скорости: следите за скоростями в восходящей/нисходящей ветвях; избегайте «заливов» и проскоков жидкой фазы.
Сильфон (для ИКТ): не нагружать опорами и трубопроводами, ставить направляющие; исключить перекосы/удары.
КИП: уровнемеры в сепараторе, температуры (в/из), давления/Δp, расход; рост Δp — индикатор загрязнений.

Пар/смесь в сепаратор Уровень PT TT LT Сепаратор Вход жидкости в испаритель Выход в сепаратор TT DP Испаритель (межтрубное — кипение) Y Z LCV Вент Дренаж h — перепад уровней (движущий напор) Легенда / КИП и арматура PT — датчик давления TT — датчик температуры LT — датчик уровня Y — грязевик (Y-фильтр) Z — задвижка/шаровой кран LCV — клапан уровня Примечание: Δp drive = g·h·(ρ l − ρ v ) ≥ Σ потерь в циркуляционном контуре

Упрощённая схема термосифонной обвязки: жидкость из нижней части сепаратора подаётся в испаритель; парожидкостная смесь возвращается в верх сепаратора.

6. Мини-калькуляторы (прикидка)

A) Массовый расход хладагента по Q и r

Нагрузка Q, кВт Скрытая теплота r, кДж/кг

Ориентир: для типовых хладагентов при 0…+5 °C r ≈ 180–230 кДж/кг (уточняйте по таблицам).

Б) Проверка термосифонного напора (Δp_drive ≥ Δp_loss?)

Высота столба h, м Плотность жидкости ρ_l, кг/м³ Плотность пара ρ_v, кг/м³ Расход жидкости, м³/ч Диаметр линии, мм Эквивалентная длина, м Вязкость ν, cSt Шероховатость ε, мм

Упрощённая проверка: потери считаем по линии жидкости (Дарси–Вейсбах + Халланд). Для проекта учитывайте паровую ветвь и местные ζ.

В) Площадь S по Q, LMTD и U

Нагрузка Q, кВт LMTD, °C U min, Вт/м²·К U max, Вт/м²·К

Каталог по теме

ИНТ/ИКТ — каталог ИН — каталог ИНВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по термосифонным испарителям

Чем термосифон отличается от «помповой» схемы?

Циркуляция естественная, за счёт разности плотностей; насос не требуется.

Когда выбирать ИНТ, а не ИН?

Когда есть высота h и хотите повысить надёжность без насоса в контуре кипения.

Когда нужен ИКТ?

При больших ΔT/термоциклах — компенсатор на кожухе снимает термонапряжения.

Зачем ИПТ (с плавающей головкой)?

Для тяжёлых условий и частой чистки — извлекаемый пучок облегчает сервис.

Как быстро проверить работоспособность схемы?

Сравните Δp_drive и оценённые потери по калькулятору «Б»; drive должен быть ≥ losses.

Какие типичные ошибки трассировки?

Карманные участки, лишние повороты, высокие локальные ζ, неправильные уклоны и диаметр.

Какие материалы ставить под морскую воду?

CuNi 90/10 или Ti по трубам; 316L по кожуху/решёткам; избегайте застоя.

Как контролировать режим?

Уровнемеры в сепараторе, температуры, давления/Δp, расход; рост Δp — признак загрязнения.

Можно ли сделать вертикальное исполнение?

Да, но термосифон требует корректной высоты h и схемы разделения фаз.

Как быстро получить КП?

Нажмите «Отправить параметры» — вернёмся с расчётом, ценой и сроками.
