Сколько ходов в кожухотрубном теплообменнике? Когда увеличивать число ходов

Число ходов по трубной стороне напрямую влияет на скорость, режим течения (Re), коэффициент теплоотдачи и потери давления. Разбираем, когда достаточно 1–2 ходов, когда переходить на 4–6, как это сказывается на Δp, выборе патрубка и сервисе. Внутри — мини-калькуляторы для быстрой прикидки.

Видео: Сколько ходов в кожухотрубном теплообменнике? Когда увеличивать число ходов

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт ходности под ваши расход и Δp?

Подберём число ходов, диаметр труб и патрубков, оценим Δp и U. Выдадим КП и сроки.

Отправить параметры КНГ — каталог КНВ — каталог ККГ — гор. с компенсатором ККВ — верт. с компенсатором

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Что такое ходность и как она задаётся
Когда увеличивать число ходов
Влияние на скорость, Re, U и Δp
Калькуляторы: скорость/Re, относительное Δp, патрубок
Иллюстрации
Связанные материалы
FAQ — 10 вопросов

1. Что такое «ходность» по трубной стороне

Ход по трубам — это один «проход» потока через часть трубного пучка между распределительными камерами. Число ходов (n) формируется делительными перегородками в передней/задней крышке. Типичные варианты: 1-, 2-, 4-, 6-ходовые. Для U-труб (ИУ, КП-U) стандартно получают кратность 2.

Чем больше ходов, тем меньше труб в параллель на один ход → выше скорость при том же расходе.
С ростом скорости растёт Re и, как правило, коэффициент теплоотдачи на трубной стороне.
Но вместе с этим квадратично растут потери давления и требования к патрубкам/насосам.

2. Когда увеличивать число ходов

Низкие скорости при 1–2 ходах (например, Q большой, труб много, d_вн велик) → переход на 4–6 ходов для ускорения потока.
Нужно поднять U на трубной стороне, а менять пучок/d_вн нельзя → увеличиваем ходность.
Имеется лимит по диаметру патрубка — рост ходности может помочь удержать скорости в допустимом диапазоне в пучке, а патрубок подобрать по отдельному расчёту.
Грязные жидкости: иногда разумнее оставить 1–2 хода с большими d_вн и скоростями «на грани» вместо экстремальной ходности — учитываем чистку и Δp.

3. Влияние ходов на скорость, Re, U и Δp

Скорость в трубах ~ n (при фикс. Q, N_труб, d_вн). Удвоили ходы — примерно удвоили скорость.
Re растёт пропорционально скорости; целевые ориентиры по воде: ~1.0–2.5 м/с (зависит от задач/шум/эрозия).
Δp ~ n² при прочих равных (грубая прикидка) → проверяем насос и баланс схемы.
U (суммарный коэффициент) может вырасти за счёт трубной стороны, но выигрыш «съестся» ростом Δp — ищем баланс.

4. Мини-калькуляторы

A) Скорость и Re в трубах vs число ходов

Расход, м³/ч Внутр. диаметр трубы, мм Число труб, шт Ходов, n Плотность, кг/м³ Вязкость, мПа·с

Ориентиры по воде: v ≈ 1.0–2.5 м/с; Re > 4000 — турбулентный режим.

Б) Грубая оценка относительных потерь давления

Ходов (текущая компоновка), n Сравнить с n = Базовый Δp при n (условн. ед.)

Прикидка: Δp ~ n² (для фикс. Q, N_труб, d_вн). Точный расчёт — по модели.

В) Подбор диаметра патрубка по скорости

Расход, м³/ч Целевая v в патрубке, м/с Ряд DN (мм, через запятую)

Часто целятся в 1.5–2.5 м/с (вода); уточняйте по среде, шуму, эрозии.

5. Иллюстрации (горизонтальные аппараты)

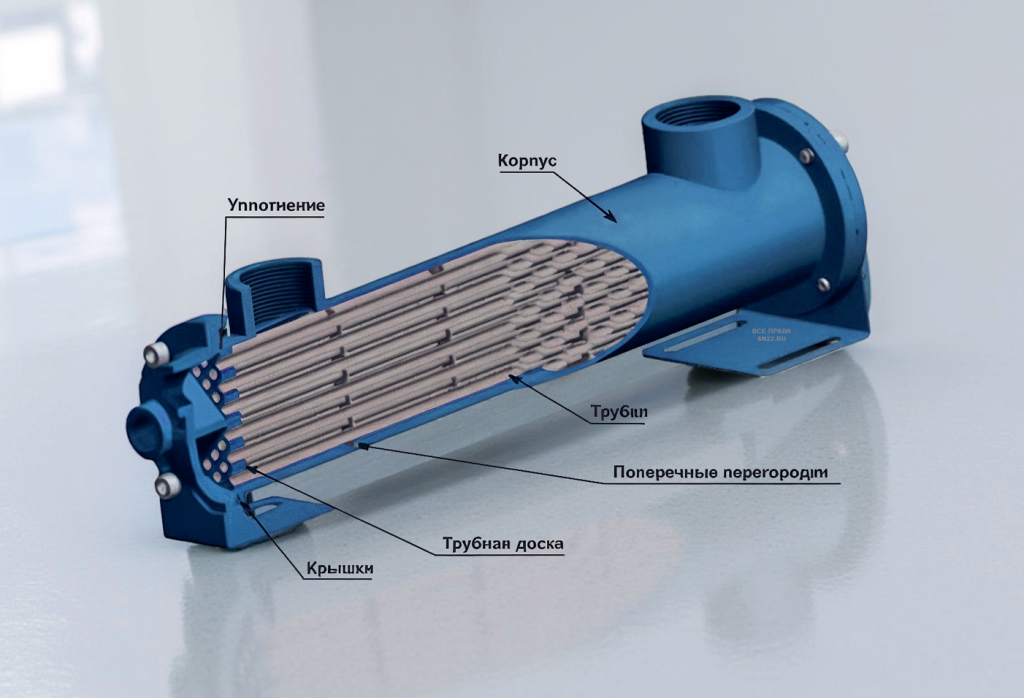

Сколько ходов в кожухотрубном теплообменнике? Когда увеличивать число ходов — Горизонтальная компоновка — общий вид

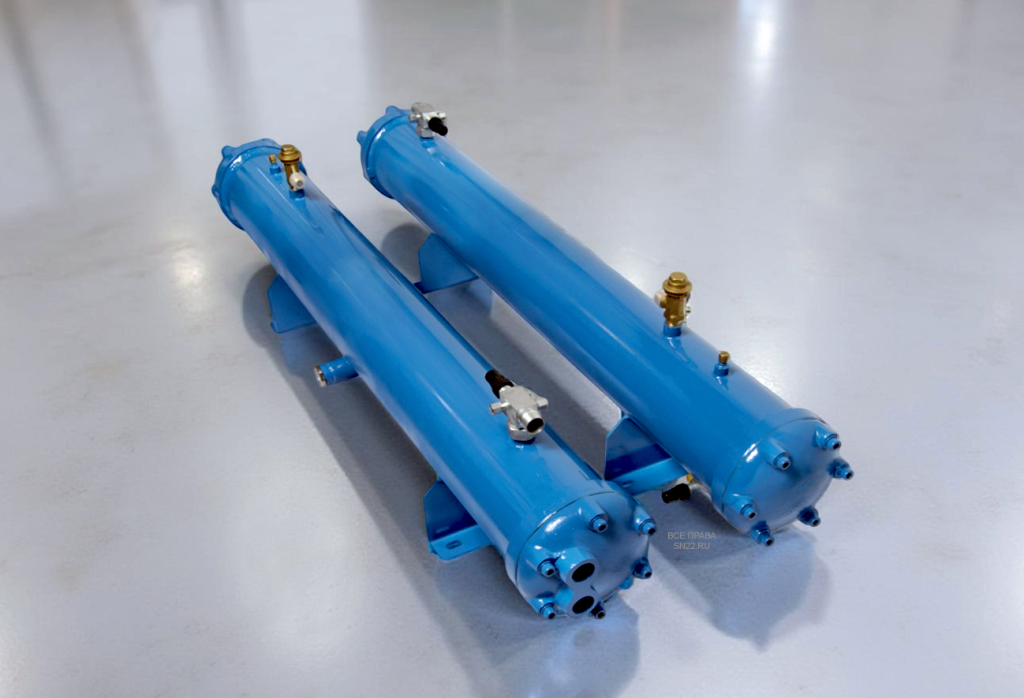

Сколько ходов в кожухотрубном теплообменнике? — Патрубки, опоры, сервисные крышки

Каталоги SN22 по типам

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов

Что такое «ход» на трубной стороне?

Один проход потока от входной до выходной камеры через часть пучка; число ходов формируют перегородками в крышках.

Когда достаточно 1–2 ходов?

Когда скорости и Re уже в целевом диапазоне при допустимом Δp, а U выполняется по расчёту.

Зачем переходить на 4–6 ходов?

Чтобы повысить скорость и Re (и тем самым теплоотдачу), если они слишком низкие при 1–2 ходах.

Как рост ходов влияет на Δp?

При прочих равных Δp растёт примерно как n²; проверяйте насос и баланс схемы.

Как выбрать диаметр патрубка?

Ориентируйтесь на целевые скорости (вода ≈1.5–2.5 м/с) и используйте подбор по расходу; см. калькулятор.

Есть ли ограничения для U-труб?

Да: кратность ходов и особенности сервисной чистки/вытяжки пучка; смотрят по задаче.

Влияет ли ходность на коэффициент U?

Да, через изменение скорости и режима течения на трубной стороне; итоговый U — по модели аппарата.

Что с шумом и эрозией при больших скоростях?

При v > 2.5–3 м/с возрастает риск шума/эрозии; учитывайте материал труб и среду.

Можно ли компенсировать низкий U без роста ходов?

Иногда — уменьшением d_вн, изменением шагов/перегородок, но это влияет на Δp и цену.

К кому обратиться за подбором?

Отправьте параметры — подберём ходность, пучок и патрубки, выдадим КП и сроки.
