Конденсатор кожухотрубный (кожухотрубчатый) типа КНВ

Q: Какая скорость воды считается нормальной?

Обычно 0.9–1.8 м/с при допустимом перепаде давления.

Q: Нестандартные диаметры/длины?

Доступны нестандартные Ds/длины под ТЗ.

Q: Какие документы?

Паспорт, ИМ, сертификаты, 3D-модель/чертёж, протокол испытаний.

Q: Сроки изготовления?

От 20 дней для типовых исполнений, точные сроки — в КП.

Конденсатор кожухотрубный (кожухотрубчатый) типа КНВ

от 297612

В наличии · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 5247

Описание Характеристики

Серия КНВ — вертикальные кожухотрубные конденсаторы для конденсации паров и охлаждения сред на ограниченных площадках. Удобный вертикальный монтаж, естественный отвод конденсата; материалы труб — 316L / CuNi / Ti.

Категория: Кожухотрубные теплообменники → Конденсаторы

Вертикальная компоновка
Экономия площади, самотёчный слив конденсата.

Производительность
Площадь теплообмена 5–500+ м² (возможны больше под ТЗ).

Материалы
316L / CuNi 90/10 / Ti Gr.2 — по воде/среде и коррозии.

Документы
Паспорт, ИМ, сертификаты, 3D и габаритный чертёж.

Получить КП Подобрать по режиму

Где применяют КНВ

Конденсация паров и паровоздушных смесей

Охлаждение жидкостей в колоннах/дефлегматорах

Нефтехимия, химия, газопереработка

Теплоутилизация, энергетика

При аммиаке/аминах исключаем Cu/CuNi; для морской воды — титановые трубки. Подбор материалов — по анализу воды/среды и режимам.

Быстрый подбор КНВ (прикидка площади и габаритов)

Рассчитываем требуемую площадь A, расход воды и ориентируемся по ряду диаметров кожуха (Ds). Для КП достаточно; для заказа — проектный расчёт.

Исходные

Q, кВт
T_sat пара, °C
Вода T_in / T_out, °C

k_чист, W/(м²·K) / R_f, м²·K/Вт

Ограничения

L_max / D_max, мм (если есть)

Ряд Ds: 273–1400 мм. Ориентиры: трубки 16×1, шаг 22, треугольная раскладка.

Гидравлика воды: скорость, Re и Δp

Входные

Расход воды, м³/ч
Трубки: наружный/внутренний диаметр, мм

Число труб в ходе / число ходов

Вязкость μ, мПа·с / допускаемый Δp, бар

Результат

Рекомендуемая скорость ~0.9–1.8 м/с при приемлемом Δp.

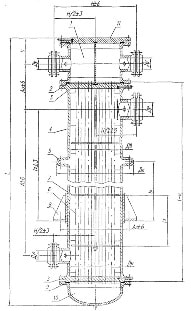

Типоразмеры КНВ и присоединительные размеры

Dвн, мм	Ру, МПа	l, мм	L≤, мм	A, мм	Ду(2/4/6)	Ду1	H/2, мм	h, мм	A0, мм	l2, мм
600 (630)	1	3000	3890	2500	200/150/100	300	530	525	625	1500
600 (630)	1	4000	4890	3500	200/150/100	300	530	525	625	1800
600 (630)	1	6000	6890	5500	200/150/100	300	530	525	625	—
600 (630)	1,6	3000	3890	2540	250/—/—	—	610	—	—	1500
600 (630)	1,6	4000	4890	3540	250/—/—	—	610	—	—	1800
600 (630)	1,6	6000	6890	5540	250/—/—	—	610	—	—	—
600 (630)	2,5	3000	3900	2550	200/—/—	—	600	—	—	1500
600 (630)	2,5	4000	4900	3550	200/—/—	—	600	—	—	1800
600 (630)	2,5	6000	6900	5550	200/—/—	—	600	—	—	—
800	1	3000	3970	2400	250/200/150	400	627	608	710	600
800	1	4000	4970	3400	250/200/150	400	627	608	710	800
800	1	6000	6970	5400	250/200/150	400	627	608	710	1200
800	1,6	3000	3970	2480	300/—/—	—	640	—	—	600
800	1,6	4000	4970	3480	300/—/—	—	640	—	—	800
800	1,6	6000	6970	5480	300/—/—	—	640	—	—	1200
800	2,5	3000	4000	2500	250/—/—	—	650	—	—	600
800	2,5	4000	5000	3500	250/—/—	—	650	—	—	800
800	2,5	6000	7000	5500	250/—/—	—	650	—	—	1200
1000	0,6	3000	4200	2400	300/250/200	500	722	704	805	400
1000	1	4000	5200	3400	300/250/200	500	722	704	805	600
1000	1	6000	7200	5400	300/250/200	500	722	704	805	1200
1000	1,6	3000	4210	2430	350/—/—	—	730	—	—	400
1000	1,6	4000	5210	3430	350/—/—	—	730	—	—	600
1000	1,6	6000	7210	5430	350/—/—	—	730	—	—	1200
1000	2,5	3000	4210	2400	—/—/—	—	779	780	—	400
1000	2,5	4000	5210	3400	—/—/—	—	779	780	—	600
1000	2,5	6000	7210	5400	—/—/—	—	779	780	—	1200
1200	0,6	4000	5380	3300	350/250/200	500	831	812	860	700
1200	1	6000	7380	5300	350/250/200	500	831	812	860	1200
1200	1,6	4000	5380	3300	400/—/—	—	830	—	—	700
1200	1,6	6000	7380	5300	400/—/—	—	830	—	—	1200
1200	2,5	4000	5400	3250	350/—/—	—	879	—	—	700
1200	2,5	6000	7400	5250	350/—/—	—	879	—	—	1200
1400	0,6	6000	7630	5200	500/—/—	—	990	908	990	1200
1400	1	6000	7630	5200	500/—/—	—	990	908	990	1200
1400	1,6	6000	7630	5200	400/—/—	—	912	970	—	1200
1400	2,5	6000	7630	5200	350/—/—	—	916	950	—	1200

Комплектация и материалы

Материалы

Трубки: 316L / CuNi 90/10 / Ti Gr.2
Кожух: 304/316L или сталь с внутренней защитой
Прокладки: EPDM/NBR/PTFE — по среде

Опции

Дренажи/воздухоотводчики, штуцера КИП
Исполнение под вакуум, опоры/рамы
Очистные пробки, разборные коллекторы

Документы

Паспорт, ИМ, сертификаты
3D-модель STEP/DWG, габаритный чертёж
Протокол гидроиспытаний

Кейсы поставки КНВ

Колонный дефлегматор

Q 350 кВт, вертикальный монтаж
316L, 2 хода, Rf=0.0002
Срок 20 дней, ПНР

Солоноватая вода

Q 800 кВт, CuNi 90/10
Скорости ≥1.1 м/с, биоцидная программа
Сервис 12 мес.

Морская вода

Q 600 кВт, Ti Gr.2
Кожух 316L, катодная защита
Срок 35 дней, шефмонтаж

География поставки и логистика

Поставки по РФ и ЕАЭС, экспорт — по запросу
Доставка ТК/авто/жд, обрешётка и консервация
Шефмонтаж/ПНР и сервис по графику

Срок изготовления — от 20 дней (типовые), точный срок — в КП.

Нужна быстрая поставка? Сообщите габаритные ограничения и воду — подберём складскую или ускоренную сборку.

Готовы подобрать КНВ под ваш режим?

Передайте параметры (Q, T_sat, T_in/out, вода, допуск по Δp, габариты) — рассчитаем и предложим модель со сроком и ценой.

Получить коммерческое предложение Загрузить ТЗ

FAQ по конденсаторам КНВ

Чем КНВ отличается от КНГ/ККВ/ККГ?

КНВ — вертикальная компоновка (экономия площади, самотёчный слив). Выбор серии зависит от площадки, монтажа и режимов.

Какие материалы труб выбрать?

Пресная вода — 316L; солоноватая — CuNi 90/10; морская — титан. При аммиаке/аминах — Cu/CuNi исключаем.

Какая скорость воды считается нормальной?

Чаще 0.9–1.8 м/с при допустимом Δp. Проверить можно в калькуляторе.

Нестандартные диаметры/длины?

Доступны нестандартные Ds/длины под ТЗ, согласуем фланцы и опоры.

Какие документы?

Паспорт, ИМ, сертификаты, 3D-модель/чертёж, протокол гидроиспытаний.

Сроки изготовления?

От 20 дней для типовых. Точный срок и логистика — в КП.

Работа с морской водой?

Да: титановые трубки, 316L кожух, рекомендации по скорости/химии против обрастания.

Как получить расчёт?

Передайте режимы через «Подобрать по режиму» или на teplo@sn22.ru — подготовим КП.

Есть сервис и ПНР?

Да, шефмонтаж/ПНР и сервисные договоры доступны.

Возможна работа под вакуум?

Да, рассчитаем усиление, дегазацию и штуцера под вакуум.
