ГОСТ 15122-79: как читать типовые обозначения кожухотрубных аппаратов

В отрасли закрепилась короткая маркировка кожухотрубных аппаратов: первая буква — назначение (К/Х/Т/И), вторая — конструкция (Н/К/П/У), третья — ориентация (Г/В). Ниже — «шпаргалка» по чтению букв и распространённым добавкам в шифре (диаметр кожуха, ходы, давление, материалы), а также быстрый переход в каталоги SN22 по ключевым типам.

Видео: ГОСТ 15122-79: как читать типовые обозначения кожухотрубных аппаратов

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Уже знаете исполнение? Откройте каталог моделей

Конденсаторы: горизонтальные/вертикальные, с компенсатором и без — всё в одном клике.

КНГ — горизонтальный КНВ — вертикальный ККГ — гор. с компенсатором ККВ — верт. с компенсатором

Нужна расшифровка «нестандартного» шифра? Ниже — декодер маркировки, либо напишите инженеру.

Содержание

Буквы в шифре: назначение, конструкция, ориентация
Расширения маркировки: диаметры, давление, материалы
Интерактив: Генератор и Декодер обозначений
Визуально: горизонтальный vs вертикальный
Связанные материалы
FAQ — 10 вопросов

1. Буквы в типовом шифре

Позиция	Буквы	Что означает	Примеры
1-я — назначение	К — конденсатор; Х — холодильник; Т — теплообменник; И — испаритель	Тип процесса на стороне кожуха/труб (конденсация, охлаждение, нагрев, кипение)	КНГ, ККВ, ХПГ, ТУГ, ИКВ
2-я — конструкция	Н — неподвижные решётки; К — компенсатор на кожухе; П — плавающая головка; У — U-образные трубки	Способ компенсации термоупругих деформаций, сервисность пучка	КНГ (без компенсатора), ККГ (сильфон), КПГ (плавающая), ИУГ (U-трубы)
3-я — ориентация	Г — горизонтальный; В — вертикальный	Монтажная компоновка (площадь, обвязка, слив/воздухоотвод)	КНГ (гор.), КНВ (верт.), ККГ/ККВ

2. Расширения маркировки: что часто добавляют к буквам

Фрагмент	Смысл	Пример
⟨Dкож⟩ (мм)	Диаметр кожуха (номинал по ряду)	КНГ-800-…
⟨Lтруб⟩ (мм)	Стандартная длина труб	…-6000-…
⟨p⟩ (МПа/кгс·см²)	Ру/доп. давление	…-1,6-…
⟨nходов⟩	Ходность по трубной стороне	…-2-ход.
⟨мат⟩	Материалы труб/кожуха/решёток	…-316L/CuNi

Примечание: у разных предприятий формат «хвоста» может отличаться — уточняем в ТУ/опросном листе.

3. Интерактив: соберите код или расшифруйте свой

Генератор обозначения

Назначение Конструкция Ориентация

Для КНГ/КНВ/ККГ/ККВ — сразу подскажем переход в соответствующий каталог.

Декодер маркировки

Введите буквенный шифр (например, «ККВ» или «КНГ»)

4. Визуально: горизонтальный vs вертикальный

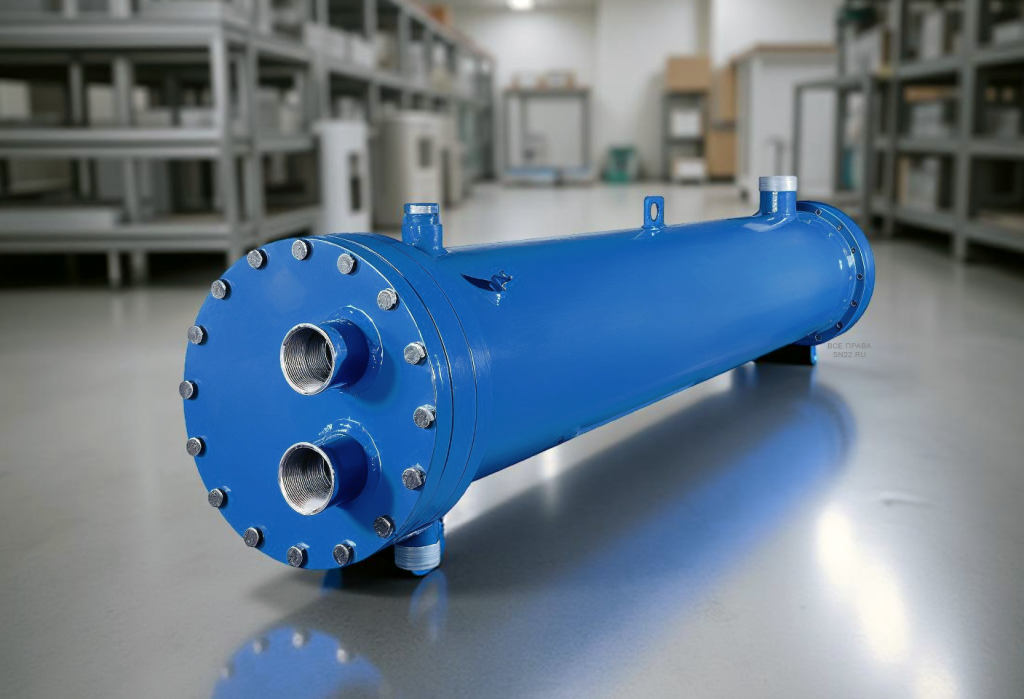

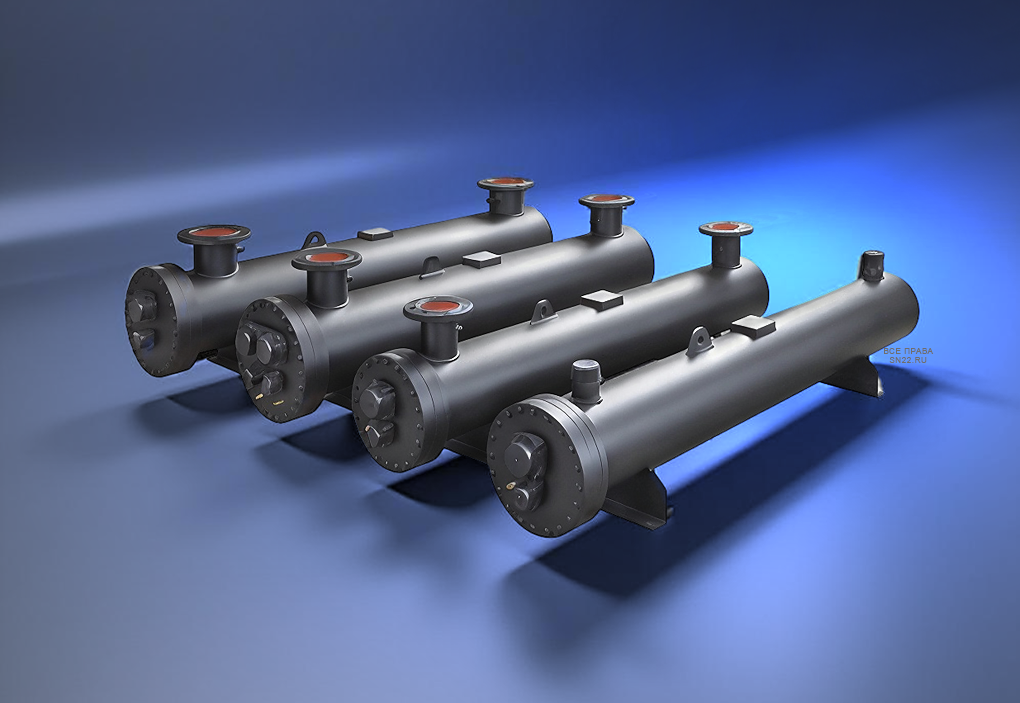

типовые обозначения кожухотрубных аппаратов — Горизонтальный (КНГ/ККГ)

Каталоги SN22 по типам

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по обозначениям

ГОСТ 15122-79 покрывает все конструкции (П/У)?

Стандарт базово нормирует размеры для аппаратов с неподвижными решётками и с компенсатором на кожухе; остальные конструкции — отраслевые/учебные традиции и ТУ. В любом случае, буквенная логика для выбора типа сохраняется.

КНВ и КВН — это одно и то же?

Да: вертикальный конденсатор без компенсатора; порядок букв может меняться в источниках.

ККВ и КВК — это одно и то же?

Да: вертикальный конденсатор с компенсатором на кожухе.

Где в шифре указывают диаметр/длину?

Обычно после буквенного блока — например, КНГ-800-6000-1,6 (диаметр кожуха 800, длина труб 6000, Ру 1,6).

Как понять число ходов по трубам?

Ходность указывают отдельно (текстом/цифрой) — влияет на скорости, U и Δp.

Если в ТЗ «КВГ», а нужен КНГ?

Проверьте описание: часто «КВГ» — ошибочная запись КНГ. Сверяем ориентацию/компенсатор.

Какой тип выбрать при больших ΔT/циклах?

Обычно с компенсатором (ККГ/ККВ) или альтернативные конструкции (П/У) — по расчёту.

Можно ли сразу перейти в каталог нужного типа?

Да, воспользуйтесь Генератором ниже или быстрыми ссылками в каталоги КНГ/КНВ/ККГ/ККВ.

Что указать в ТЗ, чтобы избежать двусмысленности?

Назначение, конструкцию, ориентацию, среды/параметры, ходы, материалы, патрубки, габаритные ограничения.

Как быстро получить КП?

Отправьте параметры через форму расчёта — вернёмся с подбором, ценой и сроками.
