Вертикальный или горизонтальный кожухотрубный теплообменник: критерии выбора

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Вертикальный или горизонтальный кожухотрубный теплообменник: критерии выбора

Ориентация аппарата влияет на занимаемую площадь, обвязку (слив/воздухоотвод), сервис, монтаж и даже логистику. Ниже — когда вертикальный (КНВ/ККВ, ИКВ) даёт преимущества, когда лучше горизонтальный (КНГ/ККГ, ИН/ИК/ИУ/КП), и как быстро прикинуть габариты, статический напор для самослива и транспортабельность.

Видео: Вертикальный или горизонтальный кожухотрубный теплообменник: критерии выбора

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужна помощь с ориентацией и подбором?

Сравним вертикальный/горизонтальный по габаритам, обвязке, сервису и цене. Дадим КП и сроки.

Отправить параметры КНГ — горизонтальный (каталог) КНВ — вертикальный (каталог) ККГ — гор. с компенсатором ККВ — верт. с компенсатором

Для испарителей: ИН (гор.), ИК (гор.), ИКВ (верт.).

Содержание

Когда выбирать вертикальный
Когда выбирать горизонтальный
Обвязка и КИП: слив/воздухоотвод
Сервис и чистка
Калькуляторы: габариты, самослив, транспорт
Связанные материалы
FAQ — 10 вопросов

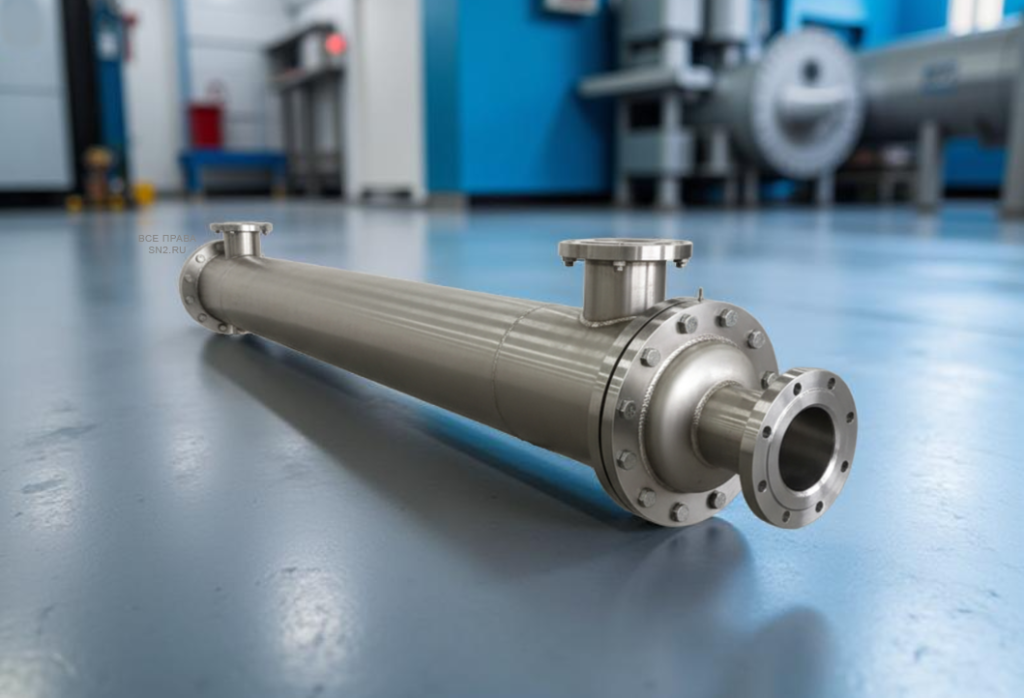

Материалы по типам (КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ) — Горизонтальный (КНГ/ККГ, ИН/ИК/ИУ/КП)

Энергоэффективность и экономика испарителей — Вертикальный (КНВ/ККВ, ИКВ)

1. Когда выбирать вертикальный

Ограничена площадь пола, но есть запас по высоте (технологические этажи, эстакады).
Проще самослив конденсата/дренажа: уровень/газовые «подушки» выше точки слива.
Экономия места в машинных отделениях, где важен проход/обслуживание по периметру.
Компенсатор по ΔT — выбирают ККВ при частых циклах/пусках.
Испарители: когда выгодна компактная вертикальная колонна (ИКВ) с естественным разделением фаз.

2. Когда выбирать горизонтальный

Комфортный сервис: удобный доступ к крышкам/пучку, особенно для КП (плавающая головка).
Низкие потолки / высотные ограничения на площадке/в помещении.
Длинные пучки и большие площади теплообмена — проще размещать на опорах.
Стабильная тепловая программа — КНГ/КНВ без компенсатора или ККГ/ККВ при больших ΔT.
Испарители: ИН/ИК/ИУ — удобно для обслуживания, понятная обвязка.

3. Обвязка и КИП: слив/воздухоотвод

Верхняя точка — воздухоотвод (газ/пар), нижняя — слив. Для горизонтального обеспечьте уклон к сливу (≥ 1–2%).
Вертикальный: следите за высотой до приёмного бака/ресивера — самослив требует достаточного статического напора.
Контрольные штуцера Δp на трубной/межтрубной стороны — ранняя диагностика загрязнения.

4. Сервис и чистка

Горизонтальный чаще удобнее для регулярной механической чистки/извлечения пучка (КП).
Вертикальный выигрывает в компактности, но требует высотных допусков и приспособлений.
При грязных средах продумывайте люки/люнеты, шпильки, зону разборки, подъёмные балки.

5. Мини-калькуляторы

A) Площадь на полу и высота (верт. vs гор.)

Длина L, м Диаметр D, м Запас по обслуживанию, м

Модель: для горизонтального footprint ≈ (L+2·запас)×(D+2·запас); для вертикального — круг π·( (D/2+запас)² ), высота ≈ L + запас.

Б) Самослив в приёмный бак: статический напор

Перепад давления Δp, кПа Плотность, кг/м³ Доступная геодезическая высота h_доп, м

Требуемая высота h ≥ Δp/(ρ·g). Если h_доп ниже — нужен насос/пересмотр трассы.

В) Транспортабельность (контейнер/фура)

Длина/высота (по ориентации), м Ширина (D), м Макс. габарит, м

Оценка: 20’ контейнер — ≈5.9×2.35×2.39 м; 40’ — ≈12.0×2.35×2.69 м; еврофура — до ≈13.6×2.45×2.7 м (вариативно).

Каталоги по теме

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог ИН — каталог ИКВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов

Главный критерий выбора ориентации?

Свободная площадь пола vs высотные ограничения, а также сервисность и требуемая обвязка.

КНВ и КНГ отличаются только ориентацией?

По сути — да. По обвязке/сливу/воздухоотводу будут отличия, влияющие на монтаж.

Когда обязателен компенсатор (ККГ/ККВ)?

При больших ΔT/термоциклах/частых пусках — компенсатор снижает термонапряжения.

Что с сервисом пучка?

Горизонтальные аппараты обычно удобнее по доступу/разборке, особенно КП (плавающая головка).

Самослив обязательно требует вертикального?

Нет, но вертикальный упрощает. Для горизонтального обеспечьте уклоны/арматуру и проверьте статический напор.

Есть ли разница по КПД?

Определяется теплотехнической схемой и скоростями; ориентация сама по себе КПД не задаёт.

Как учитывать высоту помещения?

Проверьте габарит по высоте (аппарат + обвязка + сервисный запас). Поможет калькулятор A.

Как понять, поместится ли аппарат в контейнер?

Сделайте прикидку по калькулятору В и уточните у логиста/производителя габариты палетирования.

Можно ли перевести гор. исполнение в верт.?

Это разные конструкции/опоры. В некоторых случаях возможны модификации — решается на этапе ТЗ.

Как быстро получить КП?

Нажмите «Отправить параметры» — вернёмся с подбором, ценой и сроками.
