Испаритель ИК (с компенсатором на кожухе): когда выбирать и как рассчитать

ИК — кожухотрубчатый испаритель с температурным компенсатором (сильфоном) на кожухе. Выбор для задач с большими ΔT и термоциклами, когда нужно снять термонапряжения без перехода на плавающую головку. Ниже — критерии выбора ИК, сравнение с ИН/ИКВ/КП, карта материалов и 3 мини-калькулятора для быстрой прикидки.

Видео: Испаритель ИК (с компенсатором на кожухе): когда выбирать и как рассчитать

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт испарителя ИК под ваши условия?

Отправьте параметры инженеру — подберём тип, материалы, выдадим КП и сроки.

Отправить параметры Модели ИК в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Когда выбирать ИК
Конструкция и сравнение: ИК vs ИН/ИКВ/КП
Теплотехника: кипение, LMTD/NTU, допуски сильфона
Материалы (316L/CuNi/Ti): карта выбора
Монтаж/обвязка: защита компенсатора
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

1. Когда выбирать ИК

Большие ΔT/термоциклы или разнородные материалы — нужен сильфон для снятия термонапряжений.
Горизонтальная установка удобнее по сервису (доступ «на уровне пола»), чем вертикальные исполнения.
КИП и регламенты сервиса стандартные; извлекаемый пучок не обязателен (в отличие от КП).
Бюджет/срок ниже, чем у КП, но выше ИН из-за наличия компенсатора.

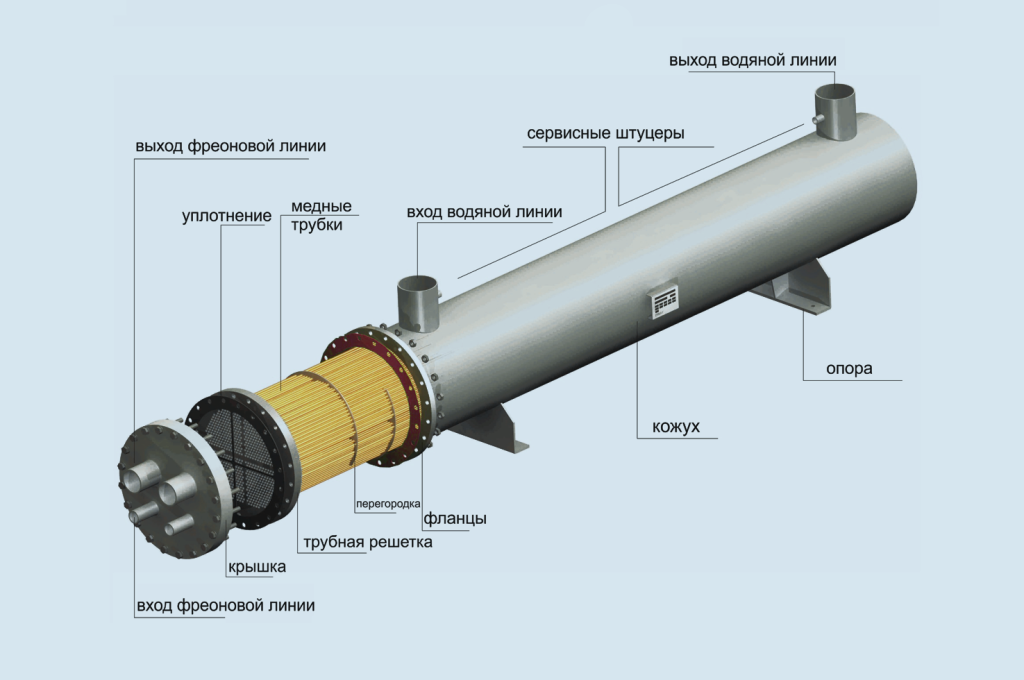

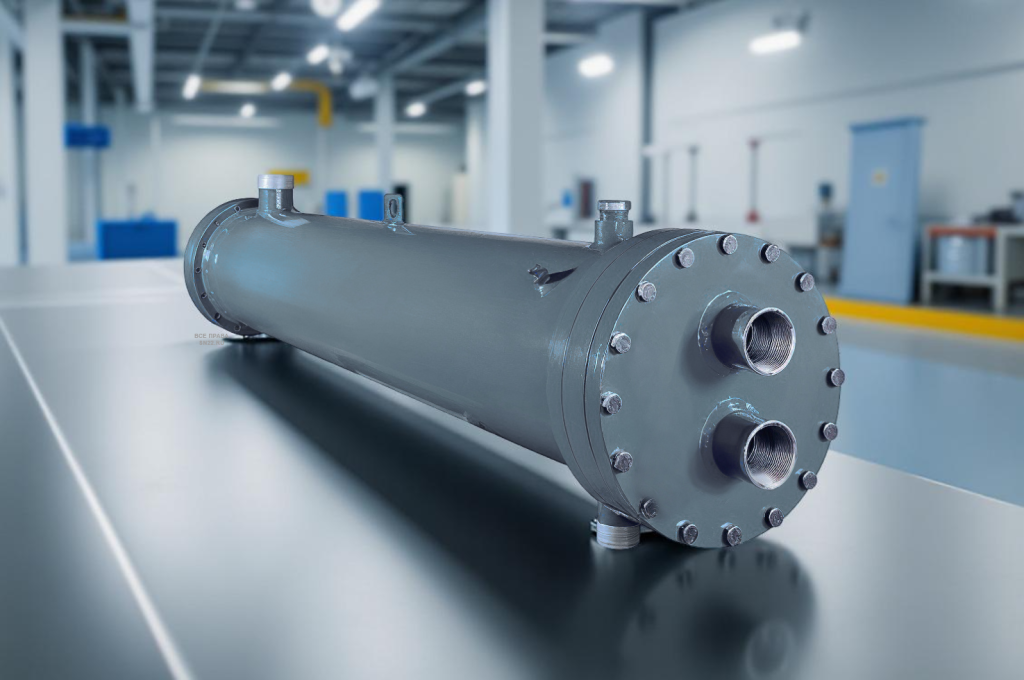

Испаритель ИК — ИК — горизонтальная установка (общий вид)

2. Конструкция и сравнение: ИК vs ИН/ИКВ/КП

Критерий	ИК (гор.+компенс.)	ИН (неподвижные)	ИКВ (верт.+компенс.)	КП (плавающая головка)
ΔT/термоциклы	Высокие — сильфон	Умеренные	Высокие — сильфон	Высокие — извлекаемый пучок
Ориентация	Горизонталь	Горизонталь	Вертикаль	Горизонталь/комбинированно
Сервис/чистка	Удобно на уровне пола	Как у ИК	Понадобятся подмости	Макс. сервисность (извлекаемый пучок)
Площадь на полу	Нужна длина	Нужна длина	Минимальная	Выше среднего
Стоимость/срок	↑ (сильфон)	↓	↑ (монтаж/вертикаль)	↑↑
Когда выбирать	Большие ΔT, удобная горизонталь	Стандартные условия	ΔT + дефицит площади	Тяжёлые условия/частая чистка

3. Теплотехника: кипение, LMTD/NTU, допуски сильфона

Нагрузка на испарение: Q = G_ref · r, по воде/гликолю: Q = G · c_p · ΔT. Площадь S подбираем по LMTD (или NTU–ε) и диапазону U с учётом режима кипения в межтрубном пространстве. Для ИК обязательно проверяем допускаемые перемещения/напряжения сильфона при расчётных ΔT, Δp и цикличности.

4. Материалы (316L/CuNi/Ti): карта выбора

Среда	Трубки	Кожух/решётки	Примечание
Пресная техвода (t < 45 °C, Cl⁻ < 50–100 ppm)	316L	304/316L	Стабильная химия — ресурс ↑
Солоноватая/морская	CuNi 90/10 или Ti	316L	Исключить застой, держать скорости
Вода/гликоль (чиллер)	316L	316L	Контроль ингибиторов/биоцидов

5. Монтаж/обвязка: защита компенсатора

Сильфон — не опора: исключить опорные/монтажные нагрузки на сильфон и штуцера, ставить направляющие.
Байпас и запорная арматура для сервисных работ без остановки контура; демпферные опоры от вибраций.
КИП: температуры (вход/выход), давление/Δp, расход; контроль роста Δp как индикатора загрязнений.
Дренажи/венты: нижние дренажи и верхние воздухоотводчики, исключить застойные зоны кипения.

6. Мини-калькуляторы (прикидка)

A) Массовый расход хладагента по Q и r

Нагрузка Q, кВт Скрытая теплота r, кДж/кг

Ориентир: для ряда хладагентов при 0…+5 °C r ≈ 180–230 кДж/кг (уточняйте по таблицам).

Б) Расход воды/гликоля по Q и ΔT

Нагрузка Q, кВт ΔT вторичного контура, °C c_p, кДж/(кг·К) ρ, кг/м³

В) Площадь S по Q, LMTD и U

Нагрузка Q, кВт LMTD, °C U min, Вт/м²·К U max, Вт/м²·К

Каталог по теме

ИК — каталог ИКВ — каталог ИН — каталог ИНВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по ИК

Когда ИК предпочтительнее ИН?

Когда ΔT/термоциклы высокие — у ИК есть сильфон, у ИН его нет.

ИК или ИКВ?

ИК — горизонталь (удобный сервис «внизу»); ИКВ — вертикаль (экономия площади, естественный дренаж).

ИК или КП (плавающая головка)?

КП обеспечивает извлекаемый пучок и макс. сервисность, но дороже/габаритнее. ИК — компромисс «ΔT без КП».

Как защитить сильфон от нагрузок?

Не допускать опирания трубопроводов, ставить направляющие, исключить перекосы и удары.

Какие материалы под морскую воду?

Трубки — CuNi 90/10 или Ti; корпус/решётки — 316L; избегать застоя и держать скорости.

Как оценить Gref?

Используйте кальк. «A»: Gref = Q/r (кг/с, кг/ч).

Как прикинуть расход воды/гликоля?

Кальк. «Б» по формуле Q = G·cp·ΔT выдаст м³/ч.

Как подобрать число ходов по трубной стороне?

Компромисс между U↑ и Δp↑ с учётом допустимого перепада насоса.

Какие КИП обязательны?

Температуры, давления/Δp, расход; рост Δp — индикатор загрязнений.

Как быстро получить КП?

Нажмите «Отправить параметры» — вернёмся с расчётом, ценой и сроками.
