Кожухотрубный охладитель: горизонтальный vs вертикальный, компенсатор vs плавающая головка

Какую компоновку выбрать для кожухотрубного охладителя: горизонтальную или вертикальную? Нужен ли компенсатор на кожухе или лучше плавающая головка? Ниже — понятные критерии, сравнительные таблицы и мини-конфигуратор выбора.

Видео: Кожухотрубный охладитель: горизонтальный vs вертикальный, компенсатор vs плавающая головка

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Подобрать компоновку под ваши условия

Отметьте ограничения по месту, ΔT/термоциклам и сервису — получайте рекомендацию и ссылки на каталог.

Отправить параметры инженеру Перейти в каталог

Работаем по РФ и Казахстану. Отвечаем оперативно.

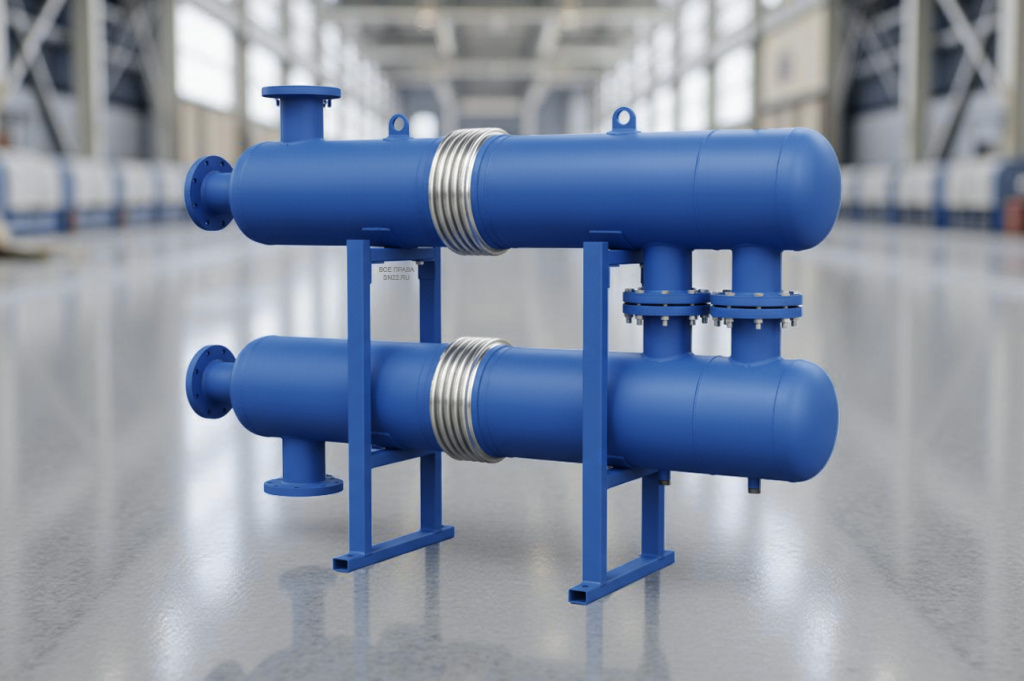

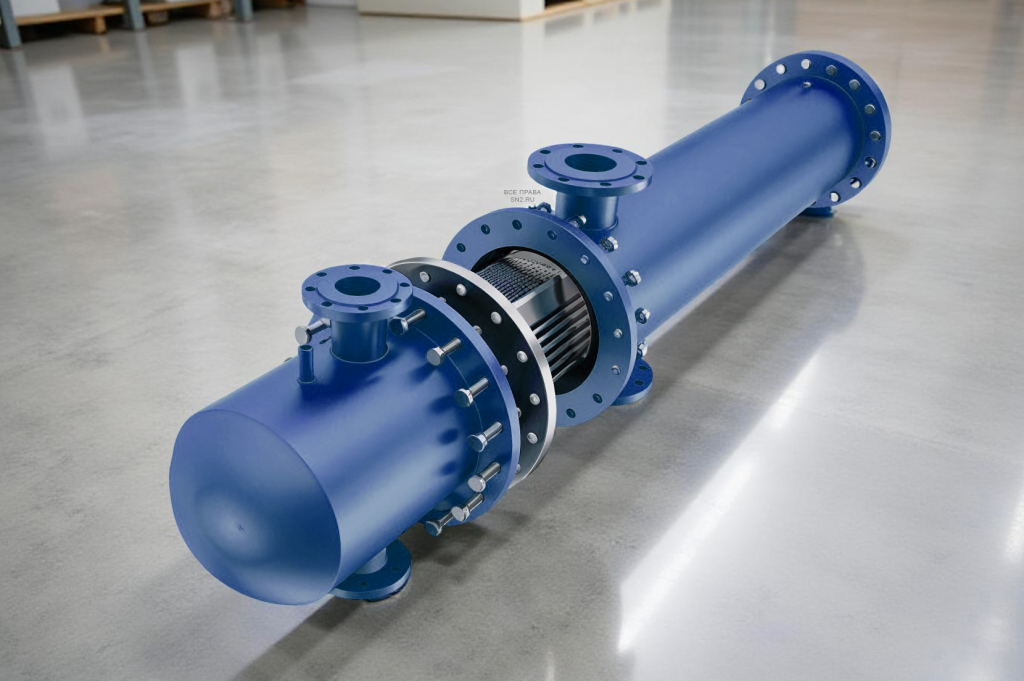

Кожухотрубный охладитель: горизонтальный vs вертикальный, компенсатор vs плавающая головка — Горизонтальная установка — проще обвязка, удобный доступ к крышкам.

Содержание:

Горизонтальный vs вертикальный — сравнение
Компенсатор vs плавающая головка — что выбрать
Матрица выбора + подсказки по обвязке
Мини-конфигуратор выбора
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Горизонтальный vs вертикальный — сравнение

Критерий	Горизонтальный (…Г)	Вертикальный (…В)
Площадка/место	Требует длину; малая высота	Экономит площадь; нужна высота
Обвязка	Простые прямые подводы	Удобен естественный дренаж
Сервис	Лёгкий доступ к крышкам и пробкам	Снятие крышек может требовать место сверху
Отложения	Накопление на нижних трубах	Самоочистка частично лучше (скорости вверх/вниз)
Монтаж	Стандартные опоры/рамы	Опоры/стойки, контроль устойчивости

Компенсатор vs плавающая головка — что выбрать

Опция	Зачем	Когда обязательно	Сервис/стоимость
Компенсатор на кожухе (…К…)	Снимает термонапряжения кожуха при большой ΔT/термоциклах	Пуски/остановы, «горячее–холодное», ΔT ≳ 40–50 °C	Дешевле плавающей головки; узел компенсатора требует места
Плавающая головка (…П…)	Свободная компенсация удлинений пучка, полная разборка для чистки	Грязные среды, частая механическая чистка/осмотры	Дороже/сложнее; сервис удобнее при загрязнениях
Неподвижные решётки (…Н…)	Простая и бюджетная конструкция	Умеренные ΔT и чистые среды	Чистка ограничена; без разборки пучка

Матрица выбора + подсказки по обвязке

Мало места, нужен дренаж → вертикальный (…В); предусмотреть верхние воздухоотводчики и нижние дренажи.
Большая ΔT/термоциклы → …К… (компенсатор) или …П… (плавающая головка).
Грязная среда/частая чистка → …П… (плавающая головка), съемные крышки/доступ к пучку.
Бюджет/простота → …Н… (неподвижные решётки) при умеренных режимах.

Расшифровка маркировок Подбор по среде

Мини-конфигуратор выбора компоновки

Ограничение по месту ΔT между средами / термоциклы Загрязнённость/частая чистка Приоритет стоимости

Отправить параметры инженеру

Результат — экспресс-рекомендация. В проекте учитываем расчёт теплопередачи, гидравлики, fouling и требования по документам.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по компоновке и концам

Вертикальный аппарат всегда эффективнее?

Нет. Эффективность задаёт расчёт U·A и схема потоков. Вертикальная компоновка удобна по месту и дренажу.

Когда компенсатор обязателен?

При больших перепадах температур и/или частых термоциклах, чтобы снять термонапряжения кожуха и швов.

Зачем плавающая головка?

Для свободной компенсации температурных удлинений пучка и быстрой разборки/чистки при загрязнениях.

Можно ли заменить ХНГ на ХКГ без увеличения габаритов?

Не всегда: компенсатор требует места. Проверяется по КД под проект.

Какое исполнение бюджетнее?

Неподвижные решётки (…Н…). Компенсатор и плавающая головка увеличивают стоимость.

Есть ли риски эрозии при вертикали?

Следите за скоростями и перегородками. При корректном расчёте риски минимальны.

Как выбрать ориентацию по обслуживанию?

Если важен доступ к крышкам/разборка — часто удобнее горизонталь; при тесной площадке — вертикаль.

Сложно ли обслуживать плавающую головку?

Конструкция сложнее, но разборка пучка упрощается — удобно при частой чистке.

Влияет ли ориентация на расчёт теплопередачи?

Влияет косвенно через гидравлику/перегородки; сам метод расчёта одинаков, корректируются коэффициенты.

Поможете выбрать под мои условия?

Да — заполните конфигуратор и напишите в чат. Подберём тип, материалы и выпустим документы.
