Кожухотрубный охладитель: маркировки ХНГ, ХНВ, ХКГ, ХКВ, ХПГ, ХПВ — расшифровка и выбор

В маркировке кожухотрубных охладителей «Х» — холодильник, далее конструкция: Н — неподвижные решётки, К — компенсатор на кожухе, П — плавающая головка; последняя буква — компоновка: Г горизонтальный, В вертикальный. Ниже — понятная расшифровка, быстрые правила выбора и экспресс-калькулятор.

Видео: Кожухотрубный охладитель: маркировки

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Подобрать правильную маркировку под ваши условия

Укажете ΔT, чистоту среды и ограничения по месту — порекомендуем тип и материалы, дадим смету.

Отправить параметры инженеру Перейти в каталог

Работаем по РФ и Казахстану. Отвечаем оперативно.

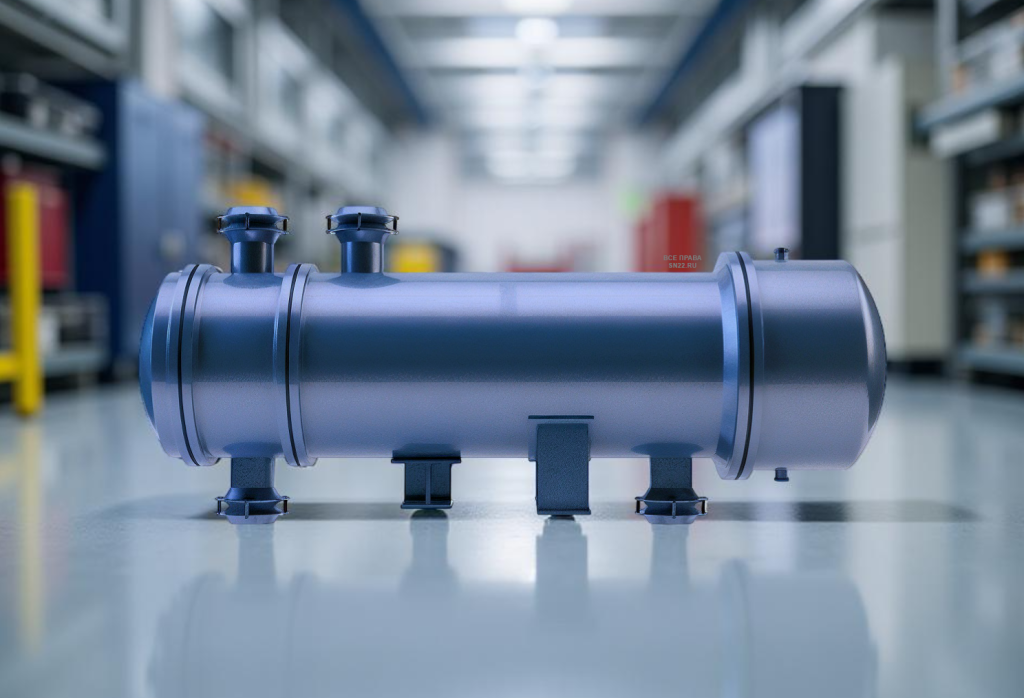

Кожухотрубный охладитель: маркировки ХНГ, ХНВ, ХКГ, ХКВ, ХПГ, ХПВ — Горизонтальное исполнение — удобный сервис и монтаж.

Содержание:

Как читать маркировку
Расшифровка типов ХНГ/ХНВ/ХКГ/ХКВ/ХПГ/ХПВ
Какой тип выбрать — быстрые правила
Калькулятор выбора маркировки
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Как читать маркировку кожухотрубного охладителя

Шаблон: Х + Н/К/П + Г/В + числовые параметры (условное давление, диаметр/длина, материал — по паспорту/ТУ).

Н — неподвижные трубные решётки (fixed tubesheets);
К — компенсатор на кожухе (снижение термонапряжений при больших ΔT/термоциклах);
П — плавающая головка (свободная компенсация удлинений пучка, лёгкая разборка/чистка);
Г/В — горизонтальная/вертикальная компоновка.

Что это и как работает

Расшифровка: ХНГ, ХНВ, ХКГ, ХКВ, ХПГ, ХПВ

Тип	Суть	Когда выбирать	Сервис/чистка
ХНГ	Неподвижные решётки, горизонтальный	Умеренные ΔT, чистые среды, бюджет важен	Чистка с одного торца, конструкция простая
ХНВ	Неподвижные решётки, вертикальный	Дефицит площади, нужен естественный дренаж	Доступ сверху/снизу, требования к высоте
ХКГ	Компенсатор на кожухе, горизонтальный	Большие ΔT, термоциклы — защита кожуха/швов	Как у ХНГ + узел компенсатора
ХКВ	Компенсатор на кожухе, вертикальный	Большие ΔT при дефиците площади	Как у ХНВ + узел компенсатора
ХПГ	Плавающая головка, горизонтальный	Грязные среды, нужна частая разборка/чистка	Максимально удобный сервис пучка
ХПВ	Плавающая головка, вертикальный	То же, плюс преимущества вертикали	Удобная чистка, экономия места

Какой тип выбрать — быстрые правила

Невысокие ΔT, чистые среды, бюджет → ХНГ/ХНВ.
Большие ΔT или частые термоциклы → ХКГ/ХКВ (компенсатор).
Загрязнённые среды/частая разборка → ХПГ/ХПВ (плавающая головка).
Мало места/удобный дренаж → вертикальные исполнения (…В).

Подбор по среде Горизонтальный vs вертикальный

Калькулятор выбора маркировки

Большая ΔT (≥40–50 °C) или частые термоциклы Загрязнённые среды, нужна частая разборка/чистка Мало места / нужен естественный дренаж Важна минимальная стоимость

Отправить параметры инженеру

Это экспресс-подбор. Для проекта учитываются давления, материалы, скорости и fouling-факторы.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по маркировкам

ХНГ и ХНВ отличаются только ориентацией?

Да. «Н» — неподвижные решётки; «Г/В» — горизонт/вертикаль. По эффективности решает расчёт, а не ориентация.

Когда компенсатор на кожухе обязателен?

При больших перепадах температур между средами и/или частых термоциклах, чтобы снять термонапряжения кожуха.

Плавающая головка — зачем?

Компенсирует температурные удлинения пучка и упрощает разборку/чистку при загрязнённых средах.

Вертикальный аппарат «лучше» охлаждает?

Нет универсального «лучше». Вертикаль берут ради компоновки/дренажа; эффективность задаёт проектный расчёт.

Можно заменить ХНГ на ХКГ без изменения габаритов?

Не всегда: узел компенсатора требует места — проверяется по КД под ваш проект.

Когда выбирать ХПГ/ХПВ вместо ХКГ/ХКВ?

Если важна частая разборка/чистка или очень большая ΔT — плавающая головка удобнее в обслуживании.

Где указываются давление и материалы в обозначении?

В числовой части после буквенного кода и в паспорте/ТУ: условное давление, диаметр/длина, материал труб/кожуха.

Какая маркировка универсально «лучшая»?

Не бывает. Выбор зависит от ΔT, сред, сервиса и ограничений площадки.

Поможете выбрать под мои условия?

Да — отправьте параметры через форму подбора или напишите в чат на странице.

Где посмотреть реальные применения?

См. «Кейсы — 5 проектов» в связанных материалах.
