Кожухотрубный охладитель: что это, как работает и где применяется

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

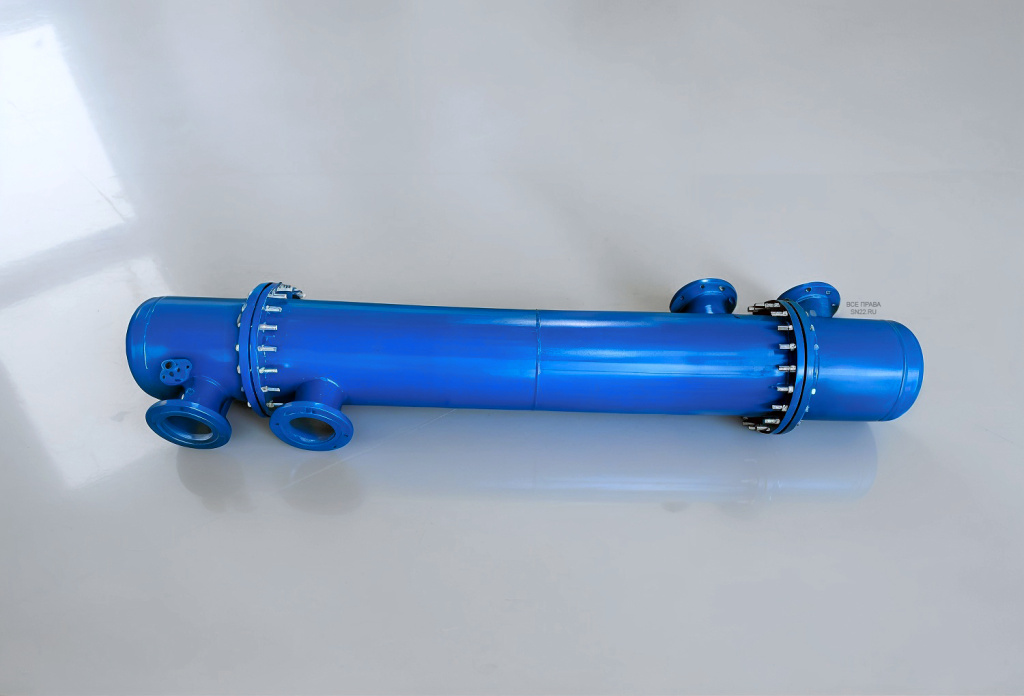

Кожухотрубный охладитель: что это, как работает и где применяется

Кожухотрубный охладитель (кожухотрубчатый холодильник) — промышленный теплообменник, в котором одна среда течёт по трубкам, а другая — в межтрубном пространстве, тепло отводится через стенки труб. Ниже — простое объяснение устройства, принципа работы, типов (ХНГ/ХКГ/ХНВ/ХКВ), областей применения, критериев выбора, а также мини-калькуляторы: площадь по LMTD и насосная мощность.

Каталог охладителей Подобрать по параметрам

Видео: Кожухотрубный охладитель: что это, как работает и где применяется

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Что такое кожухотрубный охладитель (простыми словами)

Это вид кожухотрубного теплообменника, задача которого — охладить рабочую среду (масло, воду, конденсат, рассол, технологический продукт) водой или иной охлаждающей средой. Конструкция допускает высокие давления/температуры, хорошо переносит грязные среды и гидроудары, ремонтопригодна, доступна с разной компоновкой.

Плюсы широкий диапазон режимов, стойкость, ремонт и чистка, ресурсоёмкость.
Особенности габариты больше, чем у пластинчатых; нужно считать гидравлику и fouling.

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберем. Пиши...

Принцип работы и устройство

Одна среда течёт внутри труб (трубное пространство), другая — вокруг пучка, внутри кожуха (межтрубное пространство). Тепло от более тёплой среды переходит через стенки труб к холодной. Наиболее эффективно — противоточное движение. Основные узлы: трубный пучок, трубные решётки, кожух, перегородки (для организации ходов/скоростей), камеры/крышки, штуцера, компенсатор или плавающая головка (по типу).

Справочный контекст о кожухотрубных теплообменниках и принципе — см. отраслевые обзоры и стандарты (противоток, элементы конструкции, особенности теплопередачи).

Типы и маркировки: ХНГ, ХНВ, ХКГ, ХКВ — что означают

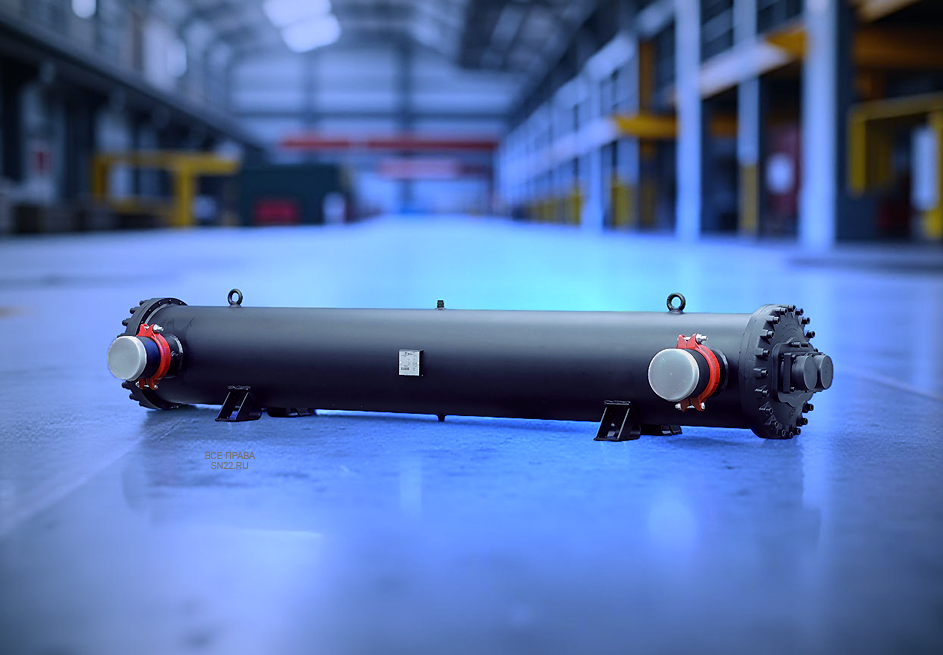

ХНГ — «неподвижные решётки», горизонтальный

Просто и надёжно, для небольшой ΔT между средами. Чистка труб — с одного торца.

ХНВ — «неподвижные решётки», вертикальный

Экономия площади, удобный дренаж; требования к высоте помещения.

ХКГ — «компенсатор на кожухе», горизонтальный

Для больших температурных расширений кожуха при значительной ΔT между средами.

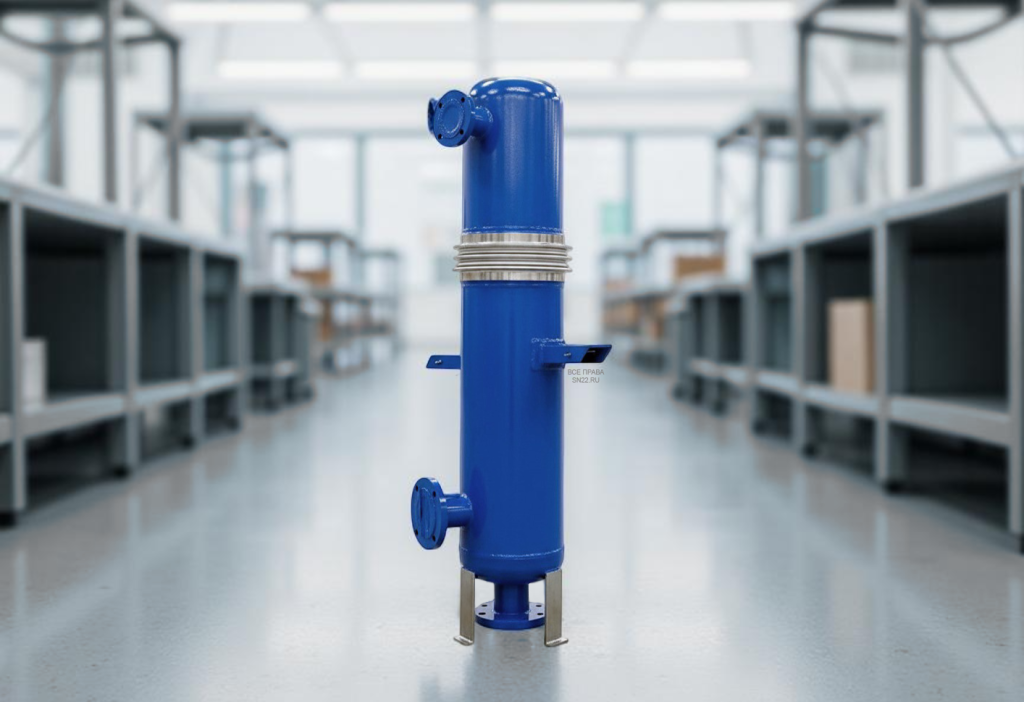

ХКВ — «компенсатор на кожухе», вертикальный

Аналог ХКГ, но вертикальная компоновка.

Также в промышленности встречаются исполнения с плавающей головкой (ХПГ/ХПВ) и U-образными трубами — применяют при больших ΔT и требованиях к чистке.

Расшифровка маркировок подробно Все охладители в каталоге

Где применяется — 8 типовых сценариев

Маслоохлаждение турбин/прессов/компрессоровСтабилизация вязкости и ресурса — гайд по маслоохладителям.

Охлаждение воды/рассола в технологическом контуреЧиллерные и процессные задачи; выбор материалов под среду.

Охладители дренажа/конденсата в ТЭЦ и котельныхСнижение температуры сброса, утилизация тепла — подробнее.

Нефтехимия/НПЗУтилизация тепла, межоперационные охладители, стойкие материалы.

МашиностроениеКонтролируемое охлаждение масла гидростанций/редукторов.

Пищевка/фармаКоррозионностойкие стали/титан, санитарные требования.

HVACБассейны, ледовые арены, технологическое кондиционирование.

ЭнергетикаМасла ГРЭС/ТЭЦ, подогреватели/охладители в тепловых схемах.

Как выбрать: исходные данные и ключевые решения

Исходные данные: среда и её свойства (T, расход, вязкость, загрязнённость), требуемые Tвх/Твых, допустимые ΔP, материал.
Компоновка: горизонтальный/вертикальный; число ходов воды; схема противотока; байпас/дренажи/воздухоотводчики.
Конструкция: ХН* или ХК*; при больших ΔT — компенсатор/плавающая головка; требования к чистке.
Материалы: сталь, нерж. 304/316L, титан, CuNi — под среду и хлориды (см. гайд по материалам).
Гидравлика: скорости в трубах ~0.7–1.8 м/с (баланс теплоотдачи и ΔP), насосная мощность (см. калькулятор ниже).
Сервис: доступ к трубам, регламенты CIP/механики, фильтрация.
Документы: паспорт/испытания/ГОСТ/ТУ, опросный лист (см. чек-лист ТЗ).

Подбор по среде Гидравлика и ΔP

Калькуляторы

Площадь теплообмена по LMTD (упрощенная оценка)

Т_гор вход, °C Т_гор выход, °C Т_хол вход, °C Т_хол выход, °C Требуемая мощность Q, кВт U (кВт/м²·К)

LMTD = (ΔT₁ − ΔT₂)/ln(ΔT₁/ΔT₂), A ≈ Q/(U·LMTD). Для проектирования учитывайте поправочные коэффициенты (распределение потоков, перегородки, загрязнение).

Насосная мощность по расходу и ΔP

Расход, м³/ч Потеря давления, кПа КПД насоса η Часы в год, ч Тариф, ₽/кВт·ч

Каталог кожухотрубных охладителей (перейти к покупке)

Все охладители

Полный каталог и фильтры по режимам и материалам.

Перейти

Тип ХНГ

Неподвижные решётки — горизонтальное исполнение.

Смотреть

Тип ХКГ

Компенсатор на кожухе — горизонтальное исполнение.

Смотреть

Тип ХНВ

Неподвижные решётки — вертикальное исполнение.

Смотреть

Тип ХКВ

Компенсатор на кожухе — вертикальное исполнение.

Смотреть

Охладители дренажа

ТЭЦ/котельные — схемы и поставка.

Смотреть

Маслоохладители

Для гидросистем, турбин, компрессоров.

Смотреть

FAQ — часто задаваемые вопросы

Чем охладитель отличается от конденсатора и испарителя?

Охладитель отводит тепло без фазового перехода рабочей среды; конденсатор конденсирует хладагент, испаритель — кипит/испаряет.

Как понять, нужен горизонтальный или вертикальный?

Вертикальный экономит площадь и удобен по дренажу; горизонтальный проще обвязать и обслуживать. Выбор зависит от площадки и обслуживания.

Когда брать ХКГ/ХКВ (с компенсатором)?

При больших ΔT между средами и/или цикличных режимах — компенсатор снимает термонапряжения кожуха.

Какие материалы труб использовать с морской/солёной водой?

CuNi, титан, AISI 316L — в зависимости от хлоридов/температуры. См. гайд по материалам.

Какие скорости в трубах считать нормой?

Обычно 0.7–1.8 м/с: меньше — растёт fouling, больше — эрозия и ΔP. Уточняйте для вашей среды.

Как посчитать ориентировочную площадь?

Используйте калькулятор LMTD на странице (A ≈ Q/(U·LMTD)). Для проекта — с поправками и fouling-факторами.

Сколько «живёт» охладитель?

Типовой ресурс 15–25 лет при корректных материалах, скорости/ΔP и регламентной чистке.

Что включить в ТЗ?

Среда, расходы/температуры, допустимые ΔP, материалы, компоновка, ограничения по габаритам, условия воды, требования документов.

Можно ли заменить пластинчатый на кожухотрубный «один к одному»?

Нет. Гидравлика, U и габариты отличаются — нужен перерасчёт под режим/схему.

Поможете подобрать и выпустить паспорт/протоколы?

Да — пришлите ТЗ через форму подбора, подготовим расчёт, КД и комплект документов.
