Кожухотрубный охладитель: как снизить расход воды

Кожухотрубный охладитель: энергоэффективность и вода — как снизить расход и OPEX

Практические стратегии снижения расхода воды и OPEX: рост ΔT, регулирование по частоте, оптимизация гидравлики, контроль fouling. Внутри — калькулятор экономии (вода + электроэнергия насоса) и 4 подробных кейса внедрения.

Видео: Кожухотрубный охладитель: энергоэффективность и вода — как снизить расход и OPEX

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Хотите оценить экономию под ваши параметры?

Заполните калькулятор ниже или отправьте данные инженеру — посчитаем окупаемость и предложим меры.

Отправить параметры инженеру Перейти в каталог

РФ и Казахстан. Быстрый предварительный расчёт и техрешение.

Кожухотрубный охладитель: энергоэффективность и вода — Где «теряем» воду и энергию: скорость, ΔT, фильтр, регулирование.

Содержание:

7 рычагов экономии воды и энергии
Гидравлика и Δp: где «съедается» мощность
Fouling и ΔT: почему регламент = экономия
Калькулятор экономии (вода + насос)
Примеры внедрения (4 кейса 2×2)
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

7 рычагов экономии воды и энергии

Повысить ΔT по воде (лучше использовать температуру): оптимизировать теплообмен (U·A), переразвести потоки, устранить завоздушивание.
Частотное регулирование насоса (VFD): не «душить» клапаном → кубическая экономия на мощности.
Правильные скорости в трубах: 1.2–1.8 м/с для воды — баланс самоочистки и потерь.
Снижение лишних местных сопротивлений: камеры, повороты, арматура; ревизия ζ_loc.
Фильтрация и антифоулинг: фильтр перед аппаратом, регламент промывок — Δp снижается, U·A стабилен.
Параллель 2×50–100% в пиковые месяцы: работа в оптимальной зоне ККД насосов и меньших скоростях.
Оптимизация setpoint по температуре: убирать «запас» там, где он не нужен, но без риска для процесса.

Гидравлика и Δp: где «съедается» мощность

Мощность насоса ~ Q·Δp/η. Любой лишний Δp = лишние кВт и рубли.
Дросселирование клапаном вместо VFD даёт потери на клапане и шум/износ.
Завышенные скорости в трубах → Δp↑ квадратично; оптимизируйте D/число ходов.

Fouling и ΔT: почему регламент = экономия

Отложения повышают гидравлическое сопротивление и ухудшают теплоотдачу → растёт расход воды и/или энергозатраты.
Регулярные промывки по триггерам (Δp +30–50%, U·A −10–15%) возвращают аппарат в «экономичную» зону.
Материалы труб (CuNi/316L) допускают более высокие скорости без эрозии — это помогает самоочистке.

Калькулятор экономии: вода + электроэнергия насоса

Текущий расход воды, м³/ч Планируемое снижение расхода, % Текущее падение давления Δp, бар Ожидаемое снижение Δp, % КПД насоса η, % Время работы, ч/год Тариф эл-энергии, ₽/кВт⋅ч Тариф воды/охлаждения, ₽/м³

Отправить параметры инженеру

Модель ориентировочная. Подробный расчёт учитывает характеристики насоса, диаграммы клапанов и тепловой баланс.

Примеры внедрения (4 кейса)

Что сделали, сколько сэкономили, срок окупаемости и что изменили в регламентах.

Кейс 1 · Производство напитков

Рост ΔT воды с 5→8 °C + VFD

Меры: балансировка потоков, установка частотного привода, регламент промывок по Δp.
Результат: расход воды −28%, электроэнергия насоса −22%.
Окупаемость: ~9 месяцев.
Важное: сохранён температурный запас по продукту.

ΔT — ключ к снижению расхода без риска для процесса.

Кейс 2 · НПЗ/маслоохладители

Оптимизация гидравлики + фильтрация

Меры: ревизия ζ_loc, новые фильтры с индикацией засора, пересчёт числа ходов.
Результат: Δp −35%, мощность насоса −30%.
Окупаемость: ~6 месяцев.
Важное: стабильные скорости масла в «безопасной зоне».

Удалённое дросселирование — типичная «чёрная дыра» OPEX.

Кейс 3 · Морская вода/рассол

Антифоулинг-программа и CuNi

Меры: переход на CuNi, щёлочно-ПАВ промывки каждые 6–8 недель, авт. воздухоотводы.
Результат: падение воды −18%, стабильность U·A в сезон.
Окупаемость: ~14 месяцев (за счёт ресурса и воды).
Важное: исключены аварийные остановки из-за биообрастаний.

Материал труб задаёт «потолок» скоростей и ресурс.

Кейс 4 · ТЭЦ/котельная

Параллель 2×100% + setpoint

Меры: два аппарата с отсечением, оптимизация уставки по T, коррекция байпаса.
Результат: расход воды −20%, электроэнергия −15%.
Окупаемость: ~11 месяцев.
Важное: сохранена надёжность на пиках.

Параллель даёт гибкость нагрузки и КПД насосов.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по экономии воды и OPEX

Что даёт наибольший эффект: ΔT или VFD?

Часто комбинация. Рост ΔT снижает сам расход воды, VFD убирает потери на дросселировании и экономит кВт.

Насколько безопасно повышать ΔT?

Если температура выхода остаётся в допусках процесса — безопасно. Проверяйте тепловой баланс и ограничения оборудования.

Как понять, что клапан «душит» систему?

Большие перепады давления на клапане, нестабильность регулирования, шум. VFD решает проблему и уменьшает Δp.

Fouling правда так влияет на OPEX?

Да: растёт Δp и падает U·A, что увеличивает расход воды и кВт на перекачку. Регламент промывок напрямую экономит.

Какие скорости воды выбрать?

Обычно 1.2–1.8 м/с (сталь/нерж.). Для CuNi допустимы более высокие скорости при контроле эрозии.

Есть ли смысл в параллели 2×100%?

Да: гибкость по нагрузке, работа в зоне лучшего КПД насосов и снижение скоростей на пиках.

Как считать окупаемость VFD?

Сравнить энергопотребление при дросселировании и при регулировании скоростью с учётом графика нагрузок.

Можно ли экономить без переделки трубопроводов?

Да: балансировка, VFD, корректные уставки, своевременные промывки, ремонт/замена клапанов с высоким ζ.

Как учитывать стоимость воды?

Берите текущий тариф за м³, учтите сезонность и стоимость химводоподготовки/охлаждения.

Поможете подготовить ТЭО?

Да — пришлите текущие расходы, Δp, графики нагрузок. Подготовим расчёт экономии и перечень мероприятий.

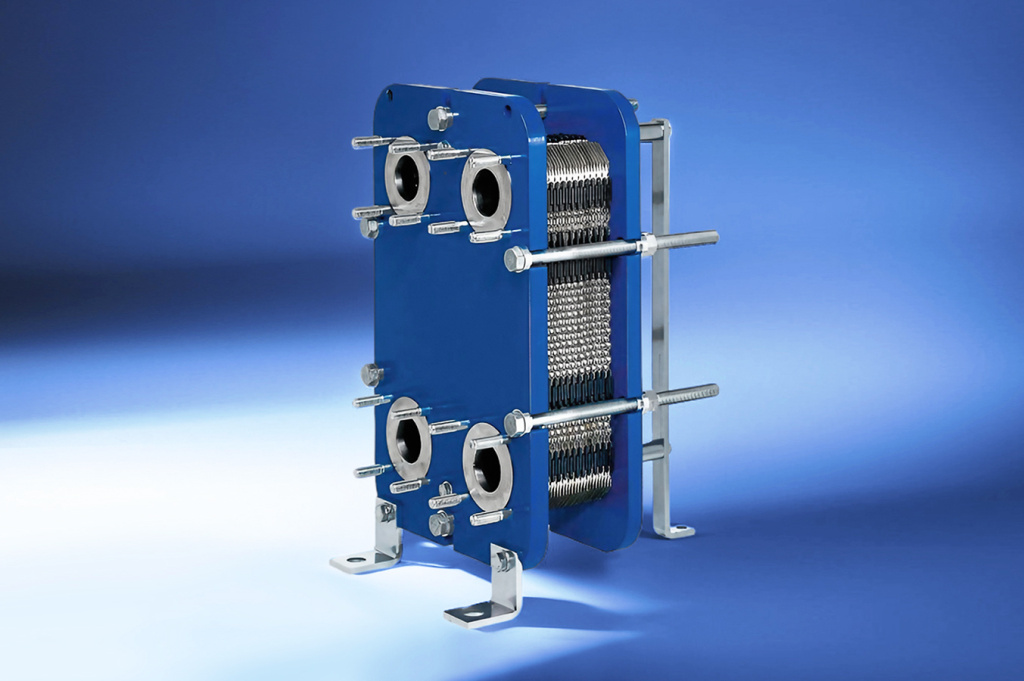

Пластинчатые теплообменники нашей сборки
