Конденсатор для аммиака NH3: конструкция и материалы

Зачем вообще аммиак в промышленном холоде

Аммиак R717 применяется в промышленных холодильных циклах с 1870-х годов и продолжает удерживать значительную долю в индустриальном холоде (мясо-молочная отрасль, рыбопереработка, ледовые дворцы, хранилища овощей и фруктов, химическая промышленность). Конкуренция с фреонами шла волнами, но после Кигалийской поправки к Монреальскому протоколу (2016) и плавного вывода ГФУ-хладагентов с высоким GWP — аммиак снова в фаворе.

Базовые цифры, которые объясняют возврат интереса:

• ODP = 0, GWP = 0 — аммиак не разрушает озон и не вносит вклад в парниковый эффект (для сравнения: R404A имеет GWP 3922, R134a — 1430)
• Удельная объёмная теплота парообразования — самая высокая среди технических хладагентов: 1370 кДж/кг при -15°C, что в 6-8 раз выше фреонов; это даёт меньший массовый расход хладагента и компактные компрессоры
• COP холодильного цикла при -10°C / +35°C для аммиака — 4,8-5,2; для R404A — 3,9-4,3. Разница в счёте за электричество за 10 лет — миллионы рублей для холодильного склада 1 МВт
• Утечки видно сразу — аммиак имеет резкий запах с порога обнаружения 5 ppm, безопасный предел 20 ppm; в отличие от фреонов, которые могут вытекать незаметно годами

Обратная сторона: аммиак токсичен (предел смертельного отравления 1700-2000 ppm), горюч (концентрация 15-28% в воздухе с инициатором), несовместим со многими цветными металлами. Поэтому требования к материалам, монтажу и эксплуатации намного жёстче, чем для фреоновых систем.

Главное правило — никакой меди и латуни

Самая частая и самая дорогая ошибка проектировщиков-новичков в аммиаке — попытка применить «фреоновые» решения. На фреонах R22/R134a/R404A практически вся теплообменная техника медно-алюминиевая или с медными трубками. Цена пары меди в 3-5 раз ниже, чем у стали, и аппарат получается компактнее.

С аммиаком это работать не может в принципе. Химия процесса:

NH3 (сухой газ) с чистой медью при комнатной температуре не реагирует. Но в реальной системе всегда есть влага (миграция из воздуха при ремонтах, остаточная влага после монтажа, инфильтрация через прокладки). Влажный аммиак образует с медью растворимые аммиакаты:

Cu + 4 NH3 + 0,5 O2 + H2O → [Cu(NH3)4](OH)2

Реакция идёт уже при +5...+40°C, скорость растворения меди — до 0,5-2 мм в год. Для медной трубки толщиной 1 мм это означает сквозную перфорацию за 6-18 месяцев. С латунями (сплавы меди и цинка) ситуация ещё хуже — растворение начинается с обесцинкования и идёт быстрее.

Что под запретом в аммиачном контуре:

• Медь (М1, М2, М3) — трубки, паяные соединения, прокладки
• Латунь (Л63, ЛС59-1, ЛО70-1) — арматура, фитинги, штуцеры манометров
• Бронза (БрАЖ9-4, БрОЦС5-5-5) — корпуса насосов, шестерни
• Медно-никелевые сплавы CuNi 90/10, CuNi 70/30 — в фреоновом и морском холоде встречаются, в аммиачном запрещены
• Серебряная пайка ПСр-40, ПСр-45 — содержит медь и кадмий
• Цинковые покрытия в контакте с NH3 — растворяются аналогично меди

Что разрешено и применяется массово:

• Углеродистые стали 20, 09Г2С, 17Г1С — корпуса, обечайки, трубные решётки
• Нержавеющие стали 12Х18Н10Т, 08Х18Н10, AISI 304/316L — для пищевых производств и контуров с агрессивной водой
• Алюминий и его сплавы АМг3, АМг5 — ограниченно, для криогенных условий ниже -50°C
• Чугун СЧ20, ВЧ50 — корпуса арматуры низкого давления, насосы
• Уплотнения: армированный графит (Graflex, Sigraflex), PTFE, EPDM Peroxide (не серный), специальные эластомеры NA-3

Проверка простая: если в проекте на аммиак мелькает «латунный вентиль» или «медный припой» — проект писали неаммиачники, и его нужно переделывать.

Типы аммиачных конденсаторов

В индустриальном холоде с аммиаком применяются четыре конструктивных семейства. Выбор зависит от мощности установки, доступности воды, климата и плотности застройки площадки.

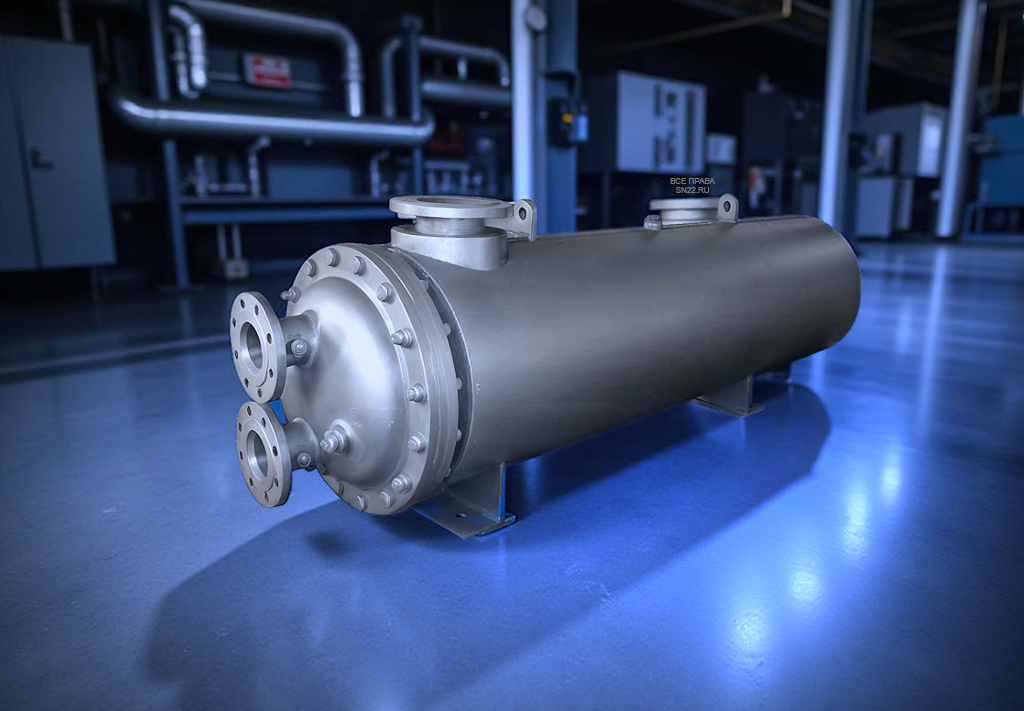

1. Кожухотрубные горизонтальные КНГ / ККГ

Классическая конструкция: горизонтальный стальной кожух диаметром 400-1600 мм, внутри пучок стальных трубок (обычно 20×2 или 25×2 мм по ГОСТ 8732). NH3 конденсируется снаружи трубок в межтрубном пространстве, вода идёт внутри трубок 2-6 ходами.

• КНГ — с неподвижными решётками, для разности температур стенки трубок и кожуха до 30°C
• ККГ — с компенсатором на кожухе, выдерживает разницу до 80°C, нужен для систем с быстрыми пусками-остановами
• Мощность диапазон: 50-2500 кВт
• Цена 2026: 480 000 – 1 800 000 ₽ (без обвязки)
• Производители РФ: «Ростовский завод» (бывш. РЗХМ), «Уральский завод холодильного машиностроения», «ЦКТИ-Холод»

Подробное сравнение КНГ vs ККГ есть в отдельной статье «Кожухотрубчатый конденсатор КНГ» и «Конденсатор ККГ».

2. Кожухотрубные вертикальные КНВ / ККВ

Вертикальный кожух 300-1200 мм, NH3 в межтрубном пространстве, вода — внутри трубок в один ход сверху вниз. Конденсат стекает по трубкам гравитацией, не накапливается на нижних рядах. Применяется там, где площадь застройки ограничена (МКД с тепловыми насосами, многоэтажные хладокомбинаты).

• Высота аппарата 4-7 м, требует второго или промежуточного этажа машинного зала
• Гидравлическое сопротивление по воде ниже, чем у горизонтальных аналогов на 30-40%
• Стоимость монтажа выше из-за обвязки и грузоподъёмных операций
• Цена самого аппарата сопоставима с КНГ/ККГ той же мощности

3. Испарительные конденсаторы

Принципиально другой тип: NH3 конденсируется в змеевике, который снаружи орошается распыляемой водой; вентилятор продувает воздух через водяную плёнку. Охлаждение идёт за счёт испарения воды, температура конденсации может быть всего на 5-8°C выше температуры воздуха по мокрому термометру.

• Экономия воды на 95% относительно кожухотрубных схем «вода в проток»
• Компактнее в 2-3 раза по площади занимаемого места
• Эффективны в континентальном климате (Сибирь, Поволжье) — летом обеспечивают T конденсации +30...+35°C при наружных +28...+32°C по сухому термометру
• Стоят дороже: 1 200 000 – 4 500 000 ₽ для мощности 200-1500 кВт
• Производители: Evapco, BAC, российские «Криосервис», «ТСН-Холод», «Промхолод»
• Требуют водоподготовки (умягчение до <2 мг-экв/л) и зимней консервации

4. Кожухопластинчатые сварные (semi-welded)

Современный компактный тип: пакет нержавеющих пластин, попарно сваренных лазером и затем стянутых в раму через прокладки EPDM. NH3 идёт в сварных каналах, вода — в прокладочных. По массогабаритам в 4-5 раз компактнее кожухотрубных при той же мощности.

• Производители: Alfa Laval (серия AlfaNova и MK15-BW), Kelvion (NX, NXP), SWEP (B649), GEA (NX), Sondex
• Мощность 100-3000 кВт в одном аппарате
• Цена 750 000 – 3 200 000 ₽ за импорт; РИДАН и ТТАИ разрабатывают аналоги с 2024-2025
• Главное ограничение — прокладки между парами пластин: только специальные нитрильные или EPDM peroxide; стандартные EPDM/NBR серной вулканизации разрушаются аммиаком

Сравнение типов конденсаторов между собой в отдельной статье «Кожухотрубный vs пластинчатый vs воздушный».

Материалы конструкции — детальный разбор

Конденсатор аммиака — сосуд под давлением высшей категории опасности. Каждый элемент подбирается с учётом требований ТР ТС 032/2013, ГОСТ 34347-2017 (сосуды стальные сварные), ГОСТ Р 52630-2012 (сосуды и аппараты стальные сварные).

Кожух (обечайка)

• Сталь 20 ГОСТ 1050 — массовая углеродистая сталь, применяется до толщины стенки 30 мм, температуры -40...+450°C. Дешёвая и хорошо сваривается. Минус: при -40°C и ниже становится хрупкой
• 09Г2С ГОСТ 19281 — низколегированная сталь с марганцем и кремнием, рабочий диапазон -70...+475°C, отлично варится. Главный выбор для аммиачных аппаратов в России
• 17Г1С — улучшенный вариант 09Г2С, выше прочность, для аппаратов давлением выше 25 бар
• 12Х18Н10Т (российский AISI 321) — нержавеющая сталь с титаном, для пищевых производств (молочные конденсаторы, мороженое) и контуров с агрессивной охлаждающей водой

Трубный пучок

• Сталь 20 — бесшовные холоднодеформированные трубки 20×2 мм или 25×2 мм по ГОСТ 8734, наиболее массовое решение для аммиака
• 09Г2С — для тяжёлых режимов с высокими нагрузками
• 12Х18Н10Т / 08Х18Н10 — нержавейка, в 2,5-3 раза дороже стали 20, применяется в пищпроме и при использовании коррозионной охлаждающей воды (артезианская с высокой минерализацией, морская через теплообменник)
• AISI 316L с молибденом — для приморских холодокомбинатов с открытым водозабором

Толщина стенки трубки 2 мм — стандарт для аммиачных аппаратов (для фреона обычно 0,5-1 мм). Связано с требованиями ТР ТС 032 по минимальной остаточной толщине после 20 лет эксплуатации с учётом коррозии.

Трубные решётки

• Толщина 20-60 мм в зависимости от диаметра аппарата и давления
• Материал — 09Г2С или 12Х18Н10Т (плакированная биметалл, если разнородные среды по разные стороны)
• Способ крепления трубок: развальцовка с отбортовкой + сварка корнем (для тяжёлых режимов) либо только развальцовка с канавками (для лёгких)

Уплотнения и прокладки

Самый часто отказывающий элемент. Запрещены: NBR (нитрилбутадиен) серной вулканизации, обычный EPDM, силикон. Разрешены:

• EPDM пероксидной вулканизации — спецмарки от Trelleborg, Freudenberg, Klinger; маркировка часто содержит обозначение «PX»
• Армированный графит Graflex/Sigraflex с металлической сеткой — для крышек кожухотрубных аппаратов, фланцев
• PTFE (фторопласт-4) — для штуцеров и шпинделей арматуры
• Хлоропреновый каучук CR — ограниченно, для низкотемпературных контуров

Подробнее о подборе прокладок — в статье «Прокладка теплообменника» и «Как выбрать пластины и прокладки».

Давления, испытания, ТР ТС 032/2013

Аммиачный конденсатор — сосуд под давлением, подлежащий обязательной оценке соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Принципиальные параметры:

Для категорий III-IV обязательны:

• Сертификация в аккредитованном органе (типовое одобрение или партионное)
• Паспорт сосуда с заполнением Ростехнадзорной формы
• Регистрация в Ростехнадзоре, если V·PS > 200 (где V — объём в м³, PS — давление в бар). Для аммиачного конденсатора 1 м³ при 25 бар: 1·25 = 25 — не нужно регистрировать. Но конденсатор 10 м³ при 25 бар: 10·25 = 250 — регистрация обязательна
• Ежегодное освидетельствование специалистом с лицензией Ростехнадзора
• Внутренний осмотр — раз в 4 года, гидроиспытания — раз в 8 лет

Подробнее о нормах в статье «Сертификация и нормы для кожухотрубных конденсаторов».

Как подбирается аммиачный конденсатор

Базовая методика расчёта одинакова для всех типов: Q = K·F·ΔTlm, где Q — тепловая нагрузка [Вт], K — коэффициент теплопередачи [Вт/м²·К], F — площадь теплопередачи [м²], ΔTlm — средне-логарифмическая разность температур.

Особенности для аммиака:

• Тепловая нагрузка конденсатора = холодопроизводительность испарителя + работа компрессора. Грубое отношение Qконд / Qиспар = 1,15-1,30 в зависимости от температурного режима. Для аммиака: при -10°C / +35°C это соотношение 1,18; при -30°C / +35°C — 1,28
• Коэффициент теплопередачи K для горизонтального кожухотрубного аммиачного конденсатора с водой: 800-1400 Вт/м²·К; вертикального: 900-1600; испарительного: 1200-2200; кожухопластинчатого сварного: 2500-4500
• Температурные напоры: tвх воды +25°C → tвых воды +30°C; температура конденсации NH3 +35...+38°C; ΔTlm = 7-9°C
• Запас по площади при подборе — 15-20% над расчётной (для образования отложений накипи и плёнки масла на стороне аммиака от компрессора)

Подробная методика расчёта — в статье «Расчёт кожухотрубного конденсатора».

Расход охлаждающей воды

G = Q / (c·ρ·ΔTводы), где c = 4,186 кДж/кг·К, ΔT = 5-7°C. Для конденсатора 500 кВт: G = 500 / (4,186 · 1 · 6) = 19,9 кг/с = 71,7 м³/ч. Это расход, который требуется обеспечить градирне или водозабору.

Гидравлическое сопротивление

По стороне воды для кожухотрубного аппарата 2-4 ходов с трубками 20×2: 0,3-0,8 бар. Для пластинчатого с длинными каналами: 0,5-1,2 бар. По стороне аммиака потеря пренебрежимо мала (газовая фаза с конденсацией), считается 0,05-0,15 бар. Подробнее — «Гидравлика в кожухотрубных конденсаторах».

Цены и модели на российском рынке 2026

Цены ориентировочные — на голый аппарат без обвязки, КИП и пусконаладки. Полная стоимость комплекта аммиачного контура с учётом монтажа обычно в 2,2-2,8 раза выше цены аппаратов.

Обвязка и монтажные нюансы

Грамотная обвязка — это половина успеха проекта. Типовая схема для горизонтального кожухотрубного:

• Вход NH3 сверху по центру аппарата (через паросборник или диффузор для гашения скорости)
• Выход жидкого NH3 — снизу по центру, с гидрозатвором высотой 200-300 мм
• Уравнительная линия на ресивер — обязательно, для отвода неконденсирующихся газов и стабильного уровня
• Воздушник (отделитель неконденсирующихся газов) на верхней образующей кожуха — отводит атмосферный воздух, попадающий через прокладки и сальники
• Манометры со стороны NH3 — только аммиачные с маркировкой «NH3», корпуса из стали или АМг5, без латунных трубок
• Предохранительный клапан — обязательно по ТР ТС 032, давление срабатывания 1,1·PS, проходное сечение по расчёту аварийного сброса. Сброс направляется в водяной бак (поглотитель) или дегазатор, не в атмосферу
• Уровнемер — рефлекс-стекло с шариковым клапаном обрыва, либо радар/поплавковый. Стекло — закалённое боросиликатное

Подробная схема — в статье «Монтаж и обвязка кожухотрубных конденсаторов».

Уклоны и фундамент

Горизонтальный аппарат устанавливается с уклоном 1-2% в сторону штуцера выхода конденсата — для полного слива жидкого NH3 при сервисе. Фундамент рассчитывается на массу заполненного водой аппарата (для гидроиспытаний), плюс динамические нагрузки от пульсаций компрессора (15-20% от веса).

Эксплуатация и типовые отказы

За 20-30 лет эксплуатации аммиачного конденсатора владелец сталкивается с несколькими повторяющимися проблемами:

Накипь со стороны воды

Самая частая причина падения производительности. При температуре стенки трубки +35...+45°C из жёсткой воды (выше 7 °Ж по Ca²⁺/Mg²⁺) выпадает карбонат кальция CaCO3. Слой накипи 1 мм снижает коэффициент теплопередачи на 35-50%. Решение: химическая промывка реагентами на основе сульфаминовой или лимонной кислоты раз в 1-3 года; для систем с очень жёсткой водой — водоподготовка (умягчение Na-катионированием). Подробнее: «Вода и накипь в подогревателях».

Коррозия со стороны воды

Углеродистая сталь трубок при контакте с растворённым кислородом (особенно в открытой системе с градирней) корродирует со скоростью 0,1-0,3 мм/год. За 15 лет это до 4-5 мм потери металла. Решения: ингибиторы коррозии на основе фосфонатов, контроль pH 7,5-8,5, замкнутая система с малой подпиткой. Полный материал: «Качество воды для конденсаторов».

Масло в межтрубном пространстве

Аммиачные компрессоры (винтовые и поршневые) уносят 0,1-0,5% масла с парами NH3. Масло конденсируется на трубках и образует плёнку, снижающую теплопередачу на 5-15%. Удаление через нижний штуцер маслосборника — раз в 1-3 месяца, 50-200 л масла за раз для крупного агрегата. Не игнорировать — за год накопления потери на 20% мощности и перегрузка компрессора.

Воздух и неконденсирующиеся газы

Атмосферный воздух попадает в систему через прокладки, сальники, ремонтные работы. Парциальное давление воздуха в верхней зоне конденсатора снижает теплопередачу и поднимает рабочее давление. Удаление автоматическим воздухоотделителем с отводом NH3 обратно в систему через водяной поглотитель.

Разрушение прокладок крышек

Графитовые прокладки крышек кожухотрубного аппарата раз в 5-8 лет требуют замены при выполнении внутренней инспекции. EPDM на испарительных конденсаторах — раз в 3-5 лет. Подробнее: «Неисправности и диагностика кожухотрубных конденсаторов».

Безопасность аммиачной установки

Аммиак — вещество 2 класса опасности по ГОСТ 12.1.007. Производственные требования регулирует Федеральный закон 116-ФЗ «О промышленной безопасности» — аммиачная установка является опасным производственным объектом (ОПО) при объёме NH3 в системе более 1 тонны.

• Машинный зал — отдельное помещение с приточно-вытяжной вентиляцией 8-кратного обмена, аварийной 16-кратной; датчики NH3 с порогами 20/60/500 ppm; системы орошения водой при утечке
• СИЗ персонала — изолирующий противогаз ИП-4М, защитный костюм Л-1, химические перчатки и сапоги
• Аварийный сброс через предохранительные клапаны направляется в водяной поглотитель (NH3 хорошо растворим в воде) или в факельную систему
• Обучение персонала — программа Б.8.21 (эксплуатация аммиачных холодильных установок), периодичность 3 года
• Декларирование промышленной безопасности — для ОПО I и II класса опасности (более 10 т NH3)

Конденсатор с его 200-500 кг рабочего объёма аммиака сам по себе не делает установку ОПО, но является частью контура, к которому применяются эти требования.

Поставщики и сервис аммиачных конденсаторов

Рынок аммиачных конденсаторов в России разделён на три сегмента:

1. Российские заводы кожухотрубных аппаратов — «Уральский завод холодильного машиностроения» (Екатеринбург), «Криосервис» (Москва), «ЦКТИ-Холод» (Санкт-Петербург), «Промхолод» (Подольск), «Сибхолод» (Новосибирск). Сроки изготовления 60-120 дней, гарантия 18-24 месяца
2. Производители испарительных конденсаторов — российские «Криосервис», «ТСН-Холод», импорт Evapco и BAC через параллельный канал из Турции/ОАЭ. Цены импорта выше на 30-50% с июня 2022 г.
3. Кожухопластинчатые сварные — Alfa Laval, Kelvion, SWEP, GEA, Sondex; российский РИДАН и ТТАИ ведут разработку аммиачных моделей с 2024-2025 гг.

При выборе сервиса для существующего аппарата критичны: лицензия Ростехнадзора на сосуды под давлением, опыт работы именно с аммиаком (не фреоновый сервис), сварщики с допуском НАКС, наличие парка специнструмента для развальцовки и контроля. Подробнее: «Как выбрать сервис по ремонту теплообменников».

Реальные кейсы из практики

Кейс 1: мясокомбинат, замена импорта на отечественный

Подмосковный мясокомбинат, две холодильные машины по 800 кВт каждая, конденсаторы Frick / York (США) 2008 г. К 2025 г. оба аппарата выработали ресурс, потребовалась замена. Импорт через параллельный канал — 4,8 млн ₽ за два аппарата плюс 4-5 месяцев ожидания. Альтернатива УЗХМ КНГ-160 — 2,9 млн ₽ за пару, срок 75 дней. Заказчик выбрал отечественные. После года эксплуатации параметры в норме, COP даже на 3% выше за счёт более точного подбора под текущий режим.

Кейс 2: ледовая арена, перевод с R404A на NH3

Спорткомплекс в Казани, ледовая арена 60×30 м, холодопроизводительность 350 кВт. До 2024 г. — фреон R404A, две машины на R134a. После принятия программы по выводу гидрофторуглеродов с GWP > 2500 — модернизация на аммиак. Новый испарительный конденсатор «Криосервис» ИК-450, мощность 450 кВт с запасом. Стоимость 1,65 млн ₽, экономия по электроэнергии за первый год — 18,7% (около 1,1 млн ₽ при тарифе 6 ₽/кВт·ч). Окупаемость замены — 4 года с учётом всех CAPEX.

Кейс 3: ошибка с латунью на новой установке

Новый молочный завод, аммиачная установка на 1200 кВт. На монтаже подрядчик поставил латунные шаровые краны на байпасных линиях — «не нашли стальных, подождать долго». Через 6 месяцев — растворение латуни, повреждение шпинделей, риск утечки. Замена всей запорной арматуры на стальную обошлась в 480 тыс. ₽ дополнительных расходов, плюс простой производства на 4 дня. Урок: специфика аммиака должна быть в проекте на уровне ТУ и в спецификации.

Тренды и перспективы

Аммиак в индустриальном холоде в России переживает второй взлёт. Драйверы:

• Уход импорта фреонов — R404A, R134a, R410A стали дороже в 3-5 раз с 2022 г., поставки нестабильные
• Экологическая повестка — программа поэтапного сокращения гидрофторуглеродов в РФ до 2036 г.
• Развитие тепловых насосов на NH3 — отдельный кластер «промышленных ТН на аммиаке» для теплоснабжения предприятий пищевой и фармацевтической промышленности с +60...+90°C на стороне нагрева
• CO2-каскады — двухконтурные установки CO2/NH3, где аммиак работает в верхней ступени, R744 (CO2) — в нижней; распространяется в супермаркетах и логистических холодильниках
• Низкозарядные системы (low-charge ammonia) — кожухопластинчатые конденсаторы и испарители с минимальным внутренним объёмом NH3 (50-200 кг вместо 2-5 тонн в традиционных схемах), упрощённое декларирование ОПО

Часто задаваемые вопросы

Для подбора аммиачного конденсатора под вашу установку — позвоните инженерам sn22.ru или отправьте опросный лист (холодопроизводительность, температурный режим, тип компрессора, доступная вода / климат, площадка) — расчёт с подбором модели, спецификацией материалов и оценкой стоимости за 30 минут.
