В чём выгода испарительного конденсатора?

Обеспечивает более низкую температуру конденсации и энергосбережение, но требует воды/химии и санитарного контроля.

Как учитывать шум при выборе?

Для воздушных — учитывайте акустические характеристики вентиляторов и компоновку; для водяных шум обычно не лимитирует.

Как заложить fouling на раннем этапе?

Закладывают запас по Rf в тепловом расчёте, фильтрацию и скорости в трубах ≥0.8 м/с.

Можно ли применять разные материалы в узлах?

Да, при учёте электрохимической совместимости и корректных прокладок/фланцев.

Что критичнее для воздушных — температура или ветер?

Обе вещи важны: температура задаёт минимально возможную ΔT, ветер влияет на распределение потока и шум.

Как быстро оценить LCC?

CAPEX + сумма ежегодных расходов на электроэнергию/воду/сервис × горизонт анализа. Используйте калькулятор в статье.

Где ставить точки Δp в водяном контуре?

Сразу до и после аппарата на прямых участках — для корректной диагностики.

Можно ли перейти с одного типа на другой на существующей площадке?

Да, но требуются проверка места, несущей способности, шума и доступности воды/электрики.

Главная
Статьи
Конденсаторы: кожухотрубный vs пластинчатый vs воздушный/испарительный: что выбрать и почему

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу, отвечаем обычно за минуту.

Конденсаторы: кожухотрубный vs пластинчатый vs воздушный/испарительный: что выбрать и почему

Сравниваем четыре подхода к конденсации: кожухотрубный (водяной), пластинчатый, воздушный (сухой) и испарительный. Разбираем производительность, стоимость владения и риски по воде и обслуживанию. Встроенный калькулятор поможет выбрать технологию под ваш режим, ресурсы и ограничения площадки.

Видео: Конденсаторы: кожухотрубный vs пластинчатый vs воздушный/испарительный — что выбрать и почему

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Быстрый переход:

Быстрое сравнение Схемы и контуры Калькулятор выбора Экономика и LCC Вода и материалы Кейсы Чек-лист ТЗ Каталог FAQ (10)

Краткое сравнение технологий

Технология	Когда сильна	Риски/минусы	Сервис/вода	Итого
Кожухотрубный (водяной)	Высокие тепловые нагрузки, кипение/пар, гибкость по материалам и давлению	Требует воды и фильтрации; fouling → падение k/рост Δp	Щётка/УВД/CIP, скорости 0.8–1.8 м/с, материалы 316L/CuNi/Ti	Надёжный универсал при наличии воды и сервисного доступа
Пластинчатый (водяной)	Компактность, малый объём, высокий k при чистой воде	Чувствителен к загрязнениям, зазоры малы, чаще CIP/прокладки	Фильтрация лучше, чем для кожухотрубного; регламентная CIP	Отличен для чистых контуров и ограниченного места
Воздушный (сухой)	Нет воды, низкий риск коррозии/биообрастания	Большие габариты/шум, зависимость от температуры воздуха, энергозатраты на вентиляторы	Чистка ребра, контроль вентиляторов/шума	Выбор №1 там, где нет воды или она очень дорогая
Испарительный	Низкая температура конденсации за счёт испарения, компактнее воздушного	Потребление воды и химии, контроль легионелл, отложения/коррозия	Водоподготовка, продувка, биоцид	Максимальная энергоэффективность при готовности вести водный контур

Сравнение — ориентир. Итоговый выбор делается по вашим нагрузкам (Q), ресурсам (вода/электроэнергия), качеству воды, месту и требованиям по шуму/вентиляции.

Типовые контуры (схематично)

Водяной (кожухотрубный/пластинчатый)

Требует воды, фильтра и дегазации (для кожуха). Пластинчатый компактнее, но чувствительнее к fouling.

Воздушный / испарительный

Не требует воды (воздушный) / расходует воду (испарительный), энергоэффективность выше при испарении.

Калькулятор выбора технологии (3 вкладки)

Оценка релевантности технологий под ваши вводные: ресурсы/ограничения, экономика владения и риски воды/коррозии. Результаты ориентировочные.

Режим/ресурсы Экономика LCC Риск воды/загрязнений

Исходные данные

Тепловая нагрузка Q, кВт
Доступ к воде
Ограничение по шуму
Площадка (место)
Качество воды (оценка)

Вывод

Экономика и стоимость владения (ориентиры)

CAPEX: пластинчатый — низкий, кожухотрубный — средний, воздушный/испарительный — выше.
OPEX: воздушный — электроэнергия вентиляторов; водяные — насосы/вода/химия; испарительный — минимизирует электроэнергию, но расходует воду.
Downtime: чувствительность к fouling (пластинчатый > кожухотрубный; воздушный — меньше).

Качество воды и материалы

Среда	Cl⁻, ppm	Ориентиры материалов труб	Примечания
Пресная оборотная	<100	316L	Скорости ≥0.8 м/с, CIP по fouling
Солоноватая	100–10 000	CuNi 90/10	Сетки, скорости >0.9 м/с
Морская/высокие хлориды	≈19 000	Ti Gr.2	Щелевые/питтинговые риски минимальны

Пластинчатые аппараты в «грязной» воде требуют более агрессивной фильтрации и чаще CIP.

Кейсы выбора

Кейс #1: Нет воды → воздушный

Площадка на крыше, ограничение по воде.
Выбор: воздушный конденсатор с низкошумными вентиляторами.
Итог: нулевая вода, прогнозируемый OPEX.

Кейс #2: Высокая нагрузка и чистая вода → кожухотрубный

Q≈1.5 МВт, чистая оборотная вода.
Выбор: кожухотрубный, CuNi 90/10, 2 хода, Δp≤0.3 бар.
Итог: стабильный режим, редкий сервис.

Кейс #3: Компактность и чистые контуры → пластинчатый

Ограничение по месту, чистая вода/гликоль.
Выбор: пластинчатый, съёмные пакеты, быстрый CIP.
Итог: минимальный footprint, быстрый сервис.

Чек-лист ТЗ на выбор технологии

Q, режим (T_sat / T_in/out воды/воздуха), сезонность.
Ресурсы: вода (цена/лимиты), электроэнергия, химия/экология.
Ограничения: место, шум, масса/крыша, доступ к сервису.
Качество воды: Cl⁻, взвеси, pH, биообрастание; готовность к фильтрации/CIP.

Нужен расчёт и сравнение LCC?

Пришлите режим и ограничения через форму или на teplo@sn22.ru — подготовим варианты с обвязкой и сметой.

Оценить в калькуляторе Получить КП

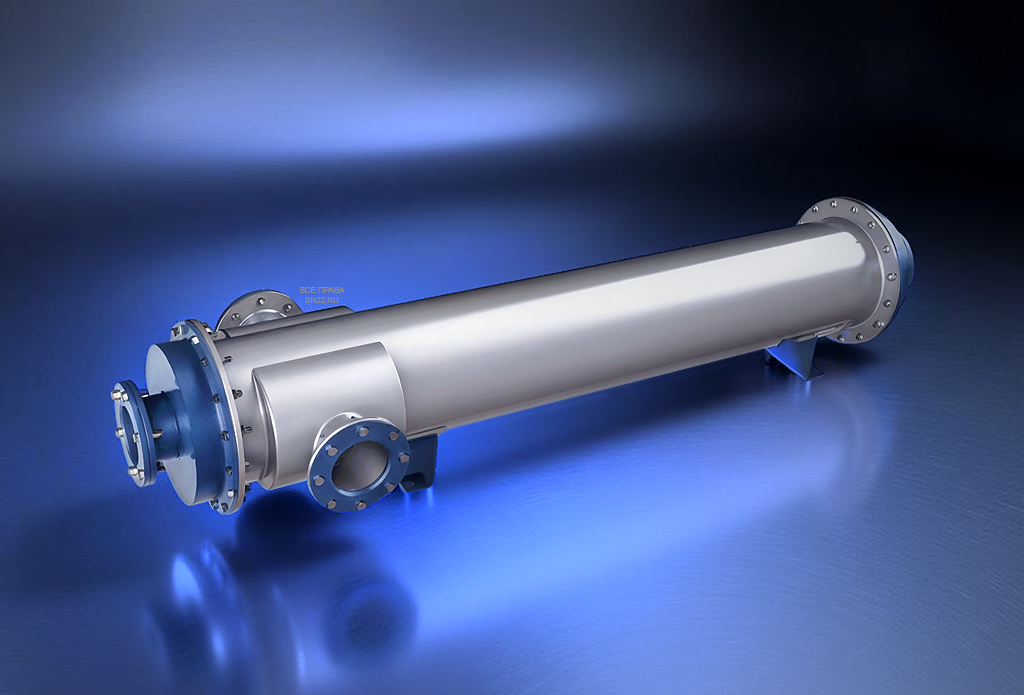

Каталог кожухотрубных конденсаторов

Готовые типы и модификации под разные режимы. Смотрите характеристики и цены в каталоге или отправьте параметры на подбор.

Все конденсаторы

Полный каталог и фильтры по режимам.

Перейти

Тип КНВ

Вертикальное исполнение под пар/вакуум.

Смотреть

Тип КНГ

Горизонтальные аппараты, универсальный подбор.

Смотреть

Тип ККГ

Компрессорные/технологические контуры.

Смотреть

Тип ККВ

Высокая теплоплотность и компактность.

Смотреть

Нужен подбор?

Отправьте режим — посчитаем и предложим модель.

Отправить ТЗ

Перейти в каталог Получить КП

FAQ: как выбрать тип конденсатора

Если нет воды — всегда ли брать воздушный?

Да, чаще всего. Исключение — готовность вести испарительный контур с водоподготовкой и контролем санитарии.

Пластинчатый вместо кожухотрубного — когда оправдано?

При чистой воде, ограниченном месте и умеренных нагрузках. В грязной воде возрастает частота CIP и риски.

Испарительный — в чём выгода?

Более низкая температура конденсации и энергетика вентиляторов/компрессоров, но цена — расход воды и химии.

Где закладывать шум?

Для воздушных — по вентиляторам и компоновке; для водяных — обычно не критично.

Как учитывать fouling на раннем этапе?

Ставьте R_f запас в тепловом расчёте и фильтрацию; следите за скоростями в трубах ≥0.8 м/с.

Можно ли смешивать материалы (титан трубки — стальные крышки)?

Да, но требуется электрохимическая совместимость прокладок/фланцев и контроль гальванопары.

Что критичнее при воздушных — температура или ветер?

Обе вещи важны: температура воздуха определяет минимум ΔT, ветер влияет на распределение потока и шум.

Как быстро прикинуть LCC?

Используйте вкладку «Экономика LCC»: CAPEX + ежегодные расходы × горизонт анализа.

Куда ставить Δp-краны в водяном контуре?

На прямых участках до/после аппарата; это упрощает диагностику fouling.

Можно ли менять тип на существующей площадке?

Да, но учтите обвязку, место, несущую способность, шум и подключение к существующим системам воды/электрики.
